Как разобрать ноутбук Apple MacBook Air 13?

Оригинальная статья на английском:

http://www.ifixit.com/Teardown/MacBook-Air-13-Inch-Mid-2012-Teardown/9457/1.

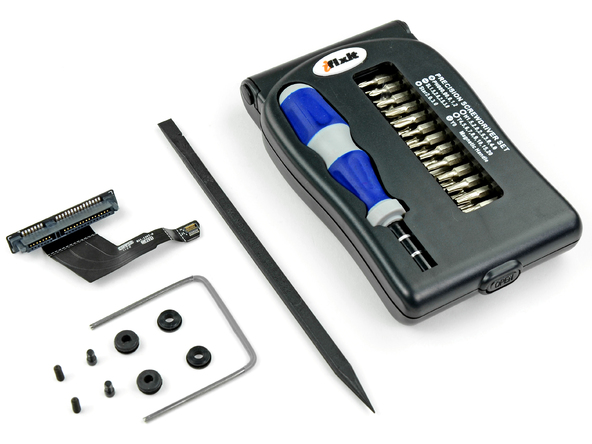

Вот что нам понадобится:

  • пятилепестковая звездообразная отвёртка типа Pentalobe для MacBook Air
  • крестовая отвёртка размером #00
  • специальная пластиковая лопатка (spudger)
  • отвертка-звёздочка размером T5
  • отвертка-звёздочка размером T9

Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

1.

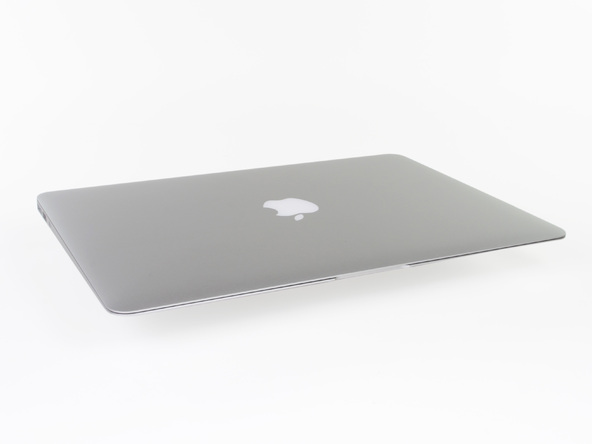

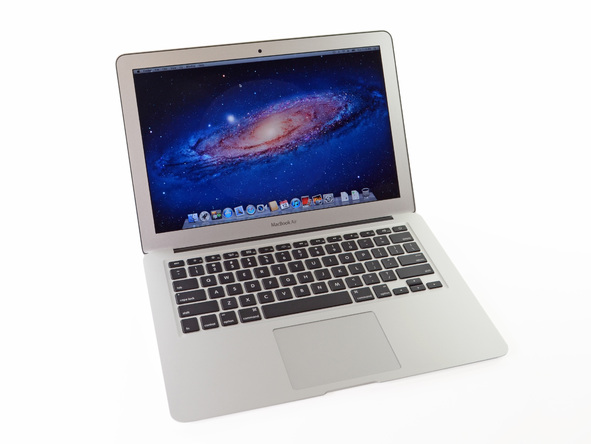

Он такой лёгкий, что вот-вот взлетит со стола…

Итак, что же Apple умудрилась втиснуть в этот ультратонкий ультрабук на этот раз?

  • Процессор Intel Ivy Bridge Core-i5 с функцией ускорения Turbo Boost
  • Графическое ядро Intel HD Graphics 4000
  • 128 Гб флеш-памяти
  • 4 Гб оперативной памяти DDR3L 1600 МГц
  • USB 3.0
  • Разъём питания MagSafe 2

2.

Даже при таком тонком корпусе, фирме Apple удалось снабдить новый Air всяческими полезными разъёмами.

И хотя Air никак не назвать громоздким, мы удивились, что Apple не сделала эту модель тоньше предыдущей.

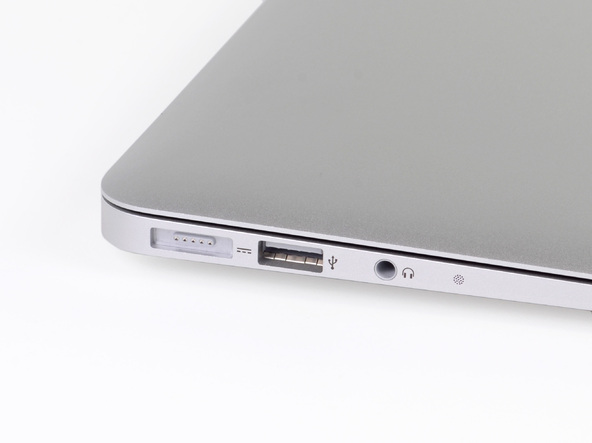

Радом с гнездом для наушников, на левой стороне MacBook находятся новый разъём питания MagSafe 2 и один из двух портов USB 3.0.

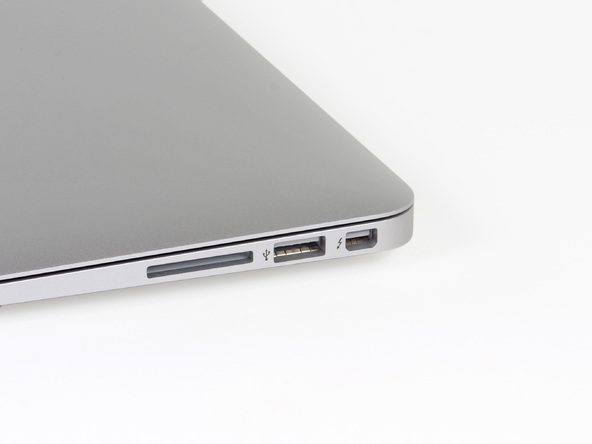

На противоположной стороны мы видим устройство чтения карт памяти SD, второй порт USB 3.0 и, конечно же, совместное детище компаний Apple и Intel: порт Thunderbolt.

3.

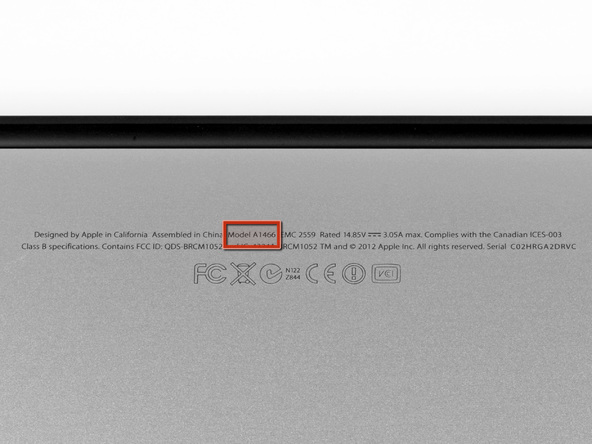

Это так не похоже на Apple; лишь чуть-чуть обновив MacBook Air, они присвоили модели новый номер: A1466.

Нас радует новая нумерация моделей, при которой нам будет гораздо проще помочь людям идентифицировать их ноутбуки для обслуживания.

4.

Разъём питания MagSafe 2 является (пока) роскошью, которой удостоились только  новый MacBook Air и MacBook Pro с дисплем Retina.

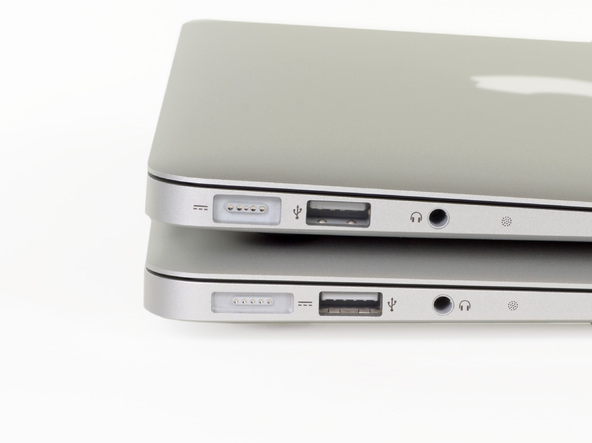

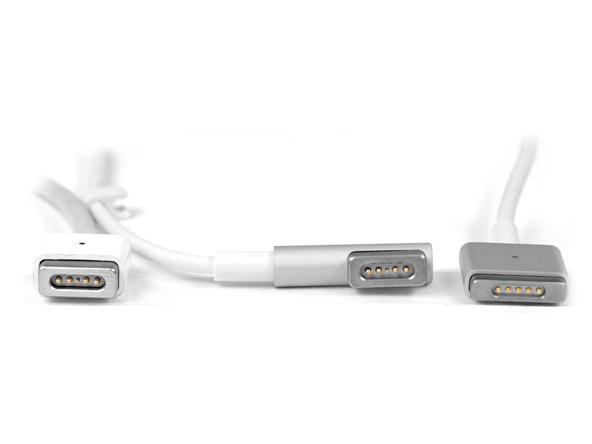

Как видите, новый разъём питания MagSafe 2 (внизу) гораздо тоньше и шире своего предшественника. И это имеет значение, т.к. похоже, что толщина устройств Apple определяется только размером портов.

Только представьте себе, какое тоненькое устройство они бы смогли выпустить, если бы все средства связи и подзарядки были беспроводными…

Apple продаёт адаптеры MagSafe 2 за 10 долларов, так что вам не придётся выбрасывать 27-дюймовый дисплей Thunderbolt. Уф!

Apple постоянно дорабатывает всякие детали; он перенесли символы обозначения разъёмов с их правой стороны на левую. Если вас припрёт срочно различить  MacBook Air версии середины 2012 года и середины 2011 года, просто посмотрите, с какой стороны разъёмов нанесены символы.

5.

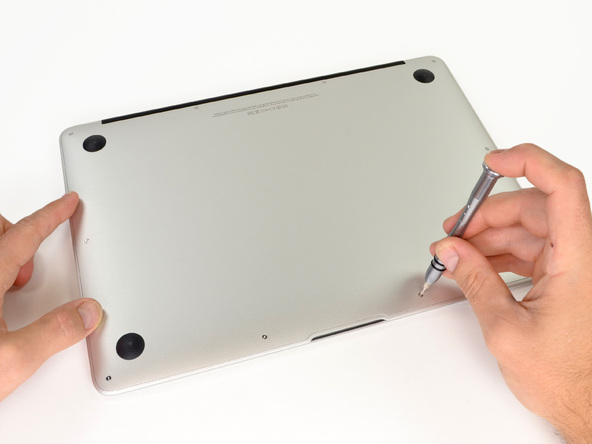

Мы напряглись,  столкнувшись с фирменными пятилепестковыми винтами Apple неизвестного размера.

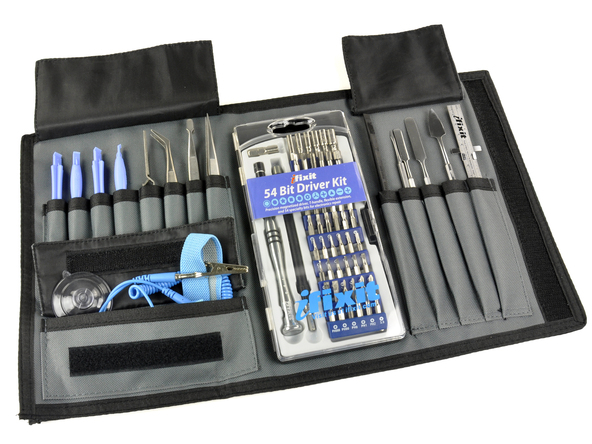

К счастью, у нас есть специальные инструменты. Наша пятилепестковая отвёртка быстро справилась с этими ужасными хитроумными винтами.

 6.

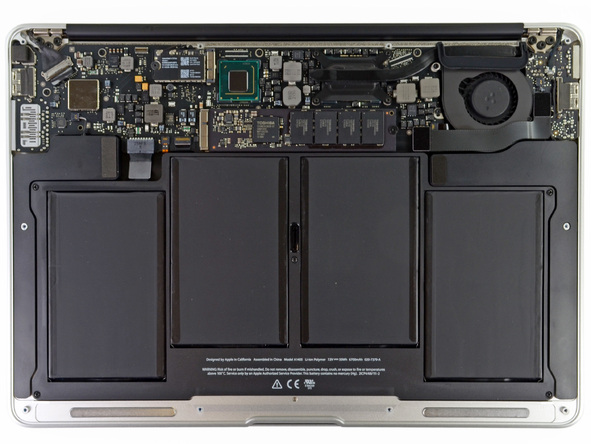

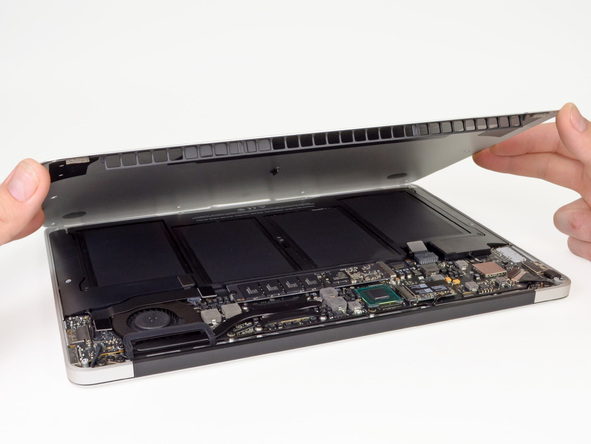

Итак, мы выкрутили винты, теперь снимаем нижнюю панель и заглядываем внутрь ноутбука.

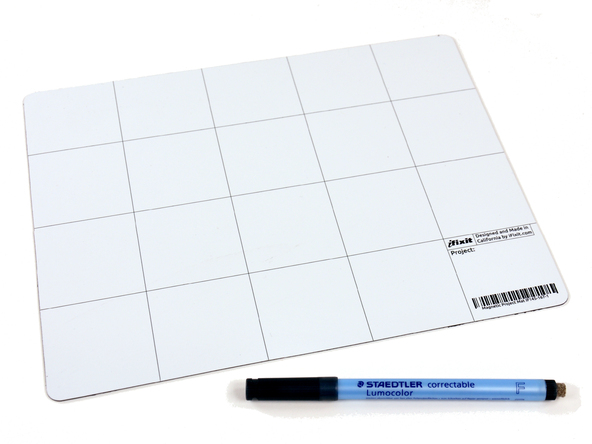

Чтобы не растерять выкрученные при разборке шурупы, мы используем специальный магнитный коврик.

Как и в большинстве мобильных устройств, большую часть пространства занимает аккумулятор.
Изнутри Air новой конфигурации очень похож на прошлогодний, есть лишь небольшие изменения в расположении деталей.

7.

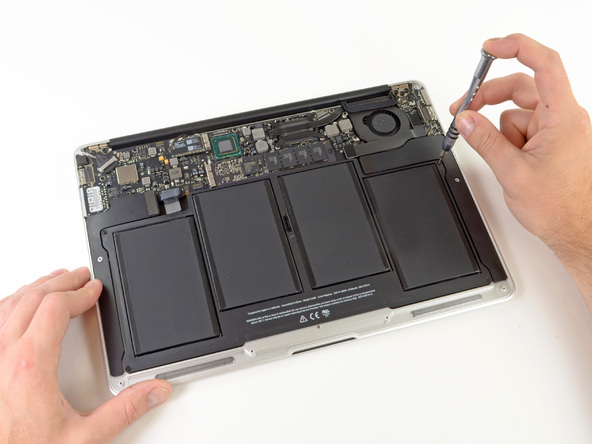

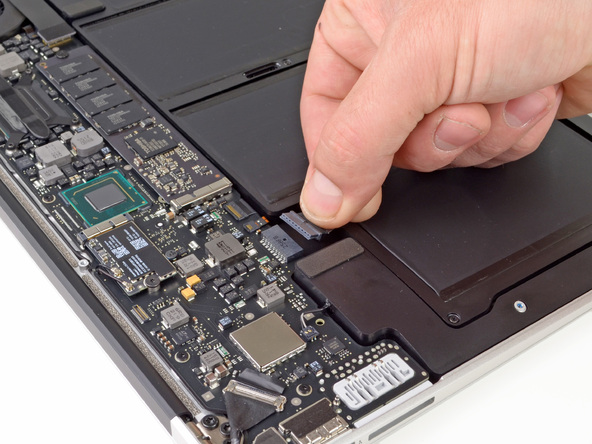

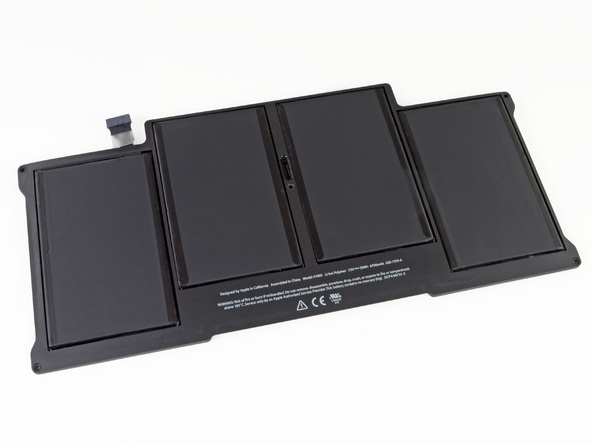

Чтобы добраться до источника питания Air, нам нужно лишь отсоединить разъём и выкрутить несколько шурупов при помощи отвёртки-звёздочки размером T5.

Это аккумулятор той же самой модели, что и в версии MacBook Air середины 2011 года, так что неудивительно, что в 13-дюймовой модели аккумулятор обеспечивает те же 7 часов работы.

Сразу же ответим на ожидаемый вопрос: да, аккумуляторы моделей 2011 и 2012 года взаимозаменяемы! Хотя не очень понятно, зачем вам их менять, ведь они совершенно одинаковые.

8.

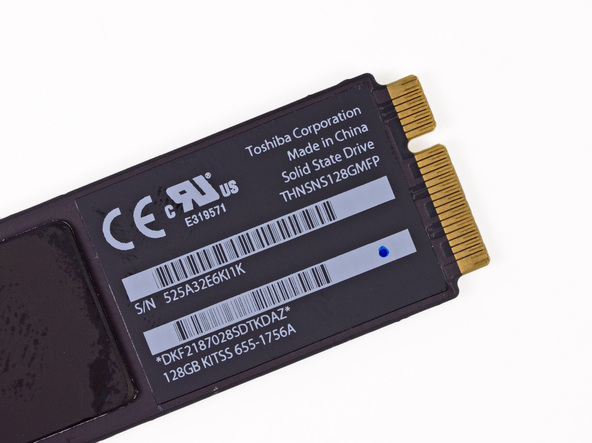

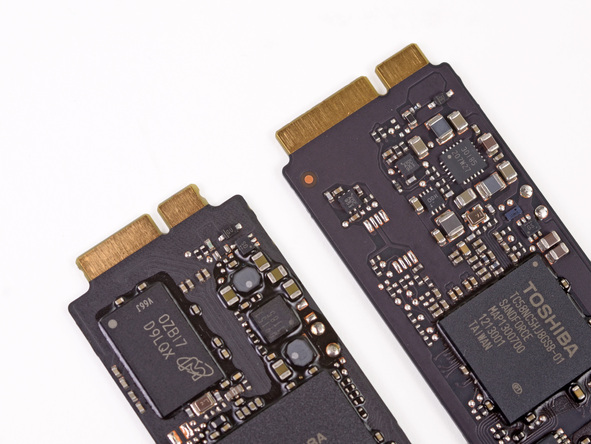

На первый взгляд, SSD-накопитель на 128 Гб почти идентичен установленному в прошлогодней модели.

Но при более внимательном рассмотрении обнаружилось, что у нынешнего модуля флеш-памяти немного отличается разъём!

Похоже, у этого SSD-диска совершенно новая конструкция. По-видимому, новое устройство  основано на контроллере SandForce, только с маркировкой Toshiba.

10.

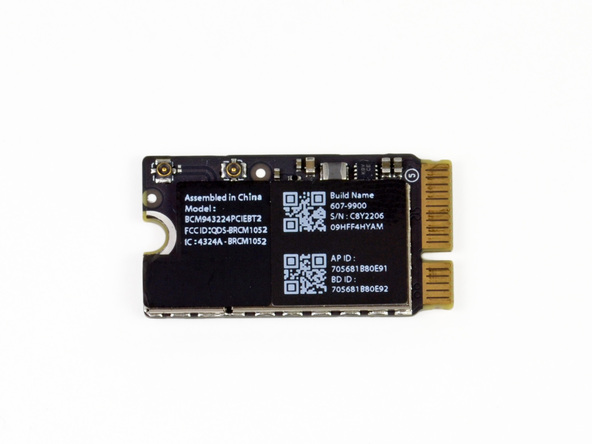

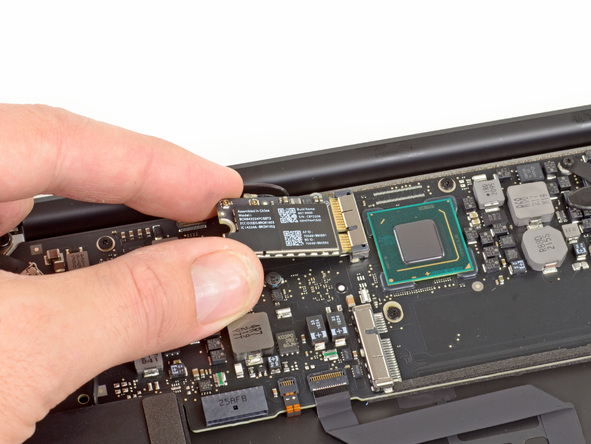

Можно сказать, что модуль беспроводной связи Broadcom BCM 943224 выглядит почти идентичным установленному в прошлогодней модели, но не будем повторяться.

Давайте лучше сосредоточимся на отличиях. Apple перевернула наклейку «Собрано в Китае» на 90? и наклейку с внутренним кодом аж на 180?!

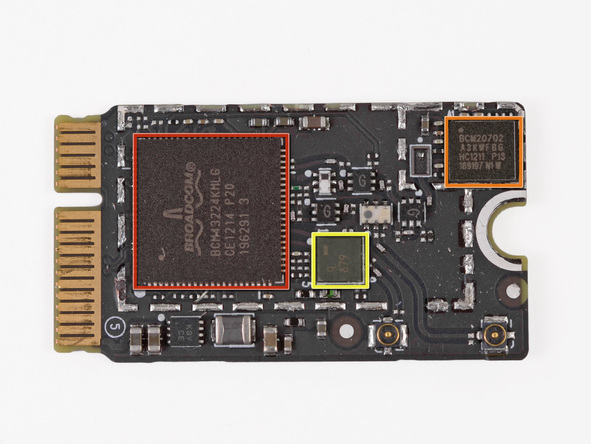

Если вы подумали, что мы шутим, снимите электромагнитные щиты, и вы увидите те же самые микросхемы, что и в прошлогодней модели:

  • Однокристальный приёмопередатчик Broadcom BCM4322 Intensi-fi® с поддержкой стандарта 802.11n для сетей Wi-Fi (обведён красным)
  • Однокристальный процессор Bluetooth 4.0 Broadcom BCM20702 с поддержкой технологии Bluetooth с низким энергопотреблением (BLE) (обведён оранжевым)
  • Модуль антенного переключателя Murata (обведён жёлтым)

11.

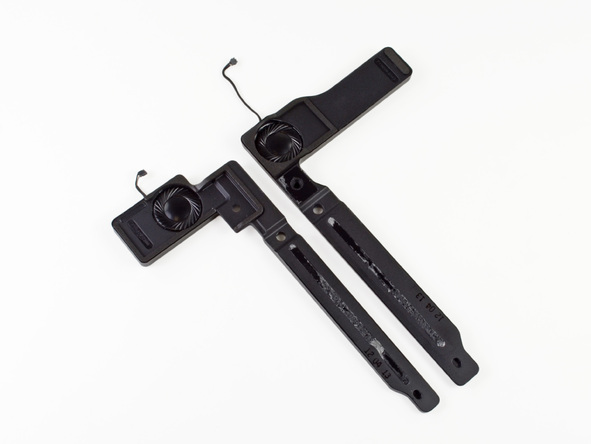

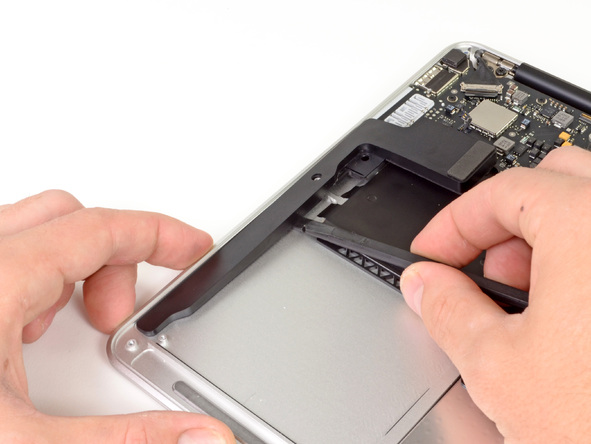

Настал черёд динамиков.

Новый Air оснащён стереодинамиками, так что вполне можно устроить вечеринку.

Возможно, вы спросите: «А что это за чёрная палочка, при помощи который извлекали динамики?» Это Spudger – специальная пластиковая лопатка. Она снабжена защитой от статического электричества и изготовлена из жаропрочного материала. Это совершенно необходимый инструмент для работы с чувствительной электроникой.

 12.

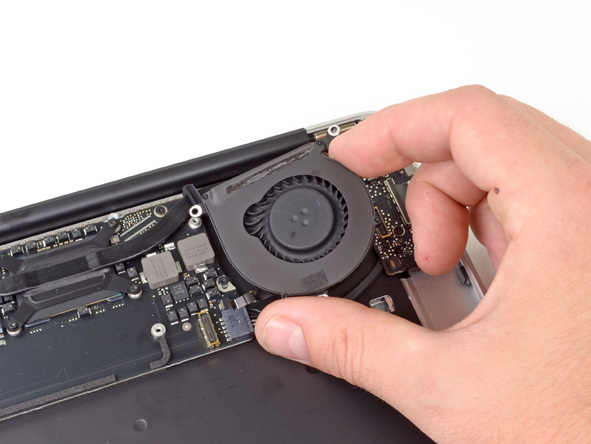

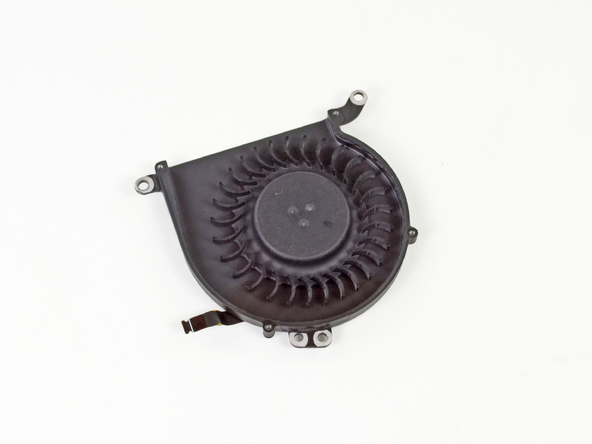

Одинокий вентилятор крепится несколькими звездообразными шурупами.
Мы надеялись обнаружить новый асимметричный вентилятор, и не разочаровались!

Широкие отверстия между лопастями вентилятора составляют 3,6 мм, а более узкие — около2,8 мм.
Как утверждается в рекламе, асимметричная конструкция рассеивает звук в более широком диапазоне частот и делает шум вентилятора «едва слышным».

13.

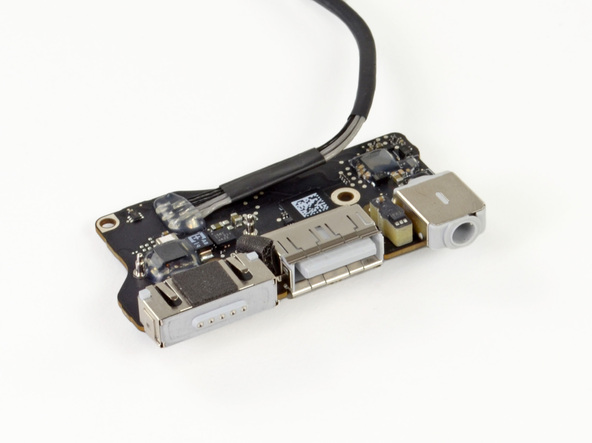

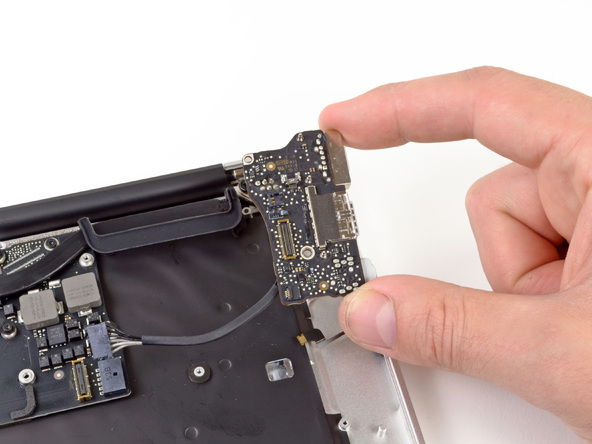

Далее мы извлекаем плату ввода-вывода с левой стороны, на которой расположен разъём питания MagSafe 2.

Рядом с разъёмами MagSafe 2 и USB 3.0, стандартный 3,5-мм разъём для наушников выглядит таким неказистым и старомодным. Когда же Apple выпустит новый разъём?

14.

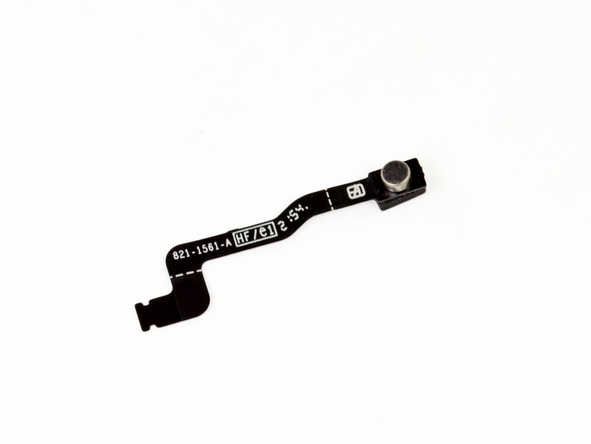

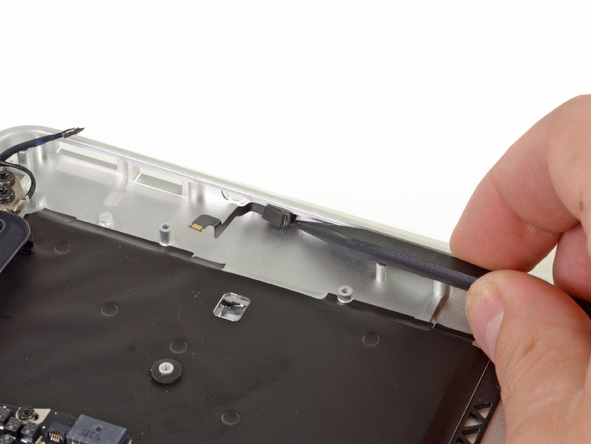

С новой функцией диктовки в операционной системе OSX Mountain Lion, вам наверняка понадобится новенький микрофон.

«MacBook, пошли сообщение на мой iPhone, чтобы я мог поговорить с Сири.»

15.

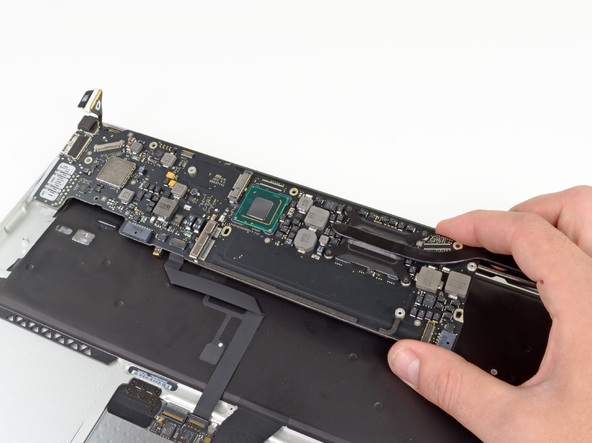

Бум!  Снимаем системную плату.

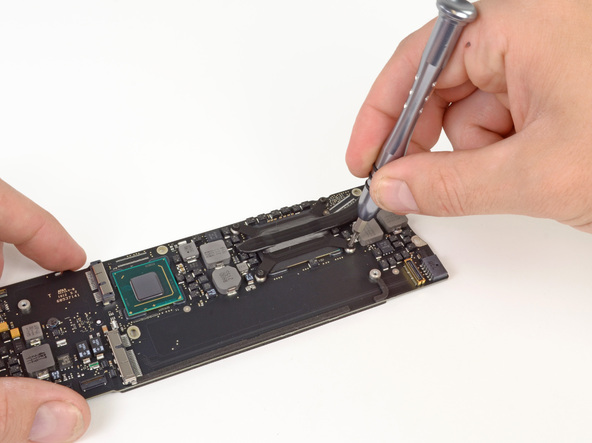

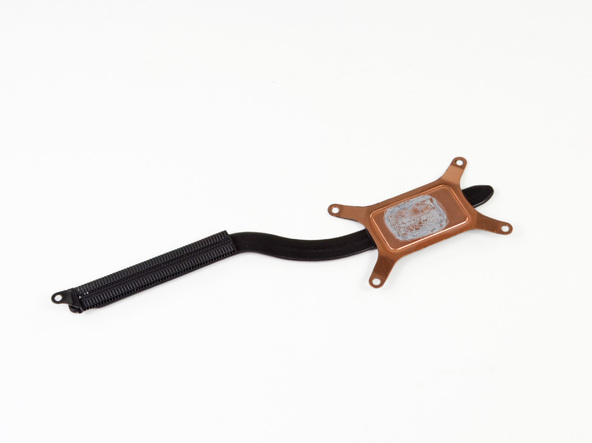

Бам! Снимаем радиатор.

Даже с новой линейкой процессоров, система охлаждения выглядит практически так же, как в прошлогодней модели. Столь маленький радиатор на двухъядерном процессоре, который может разгоняться до 2,8 ГГц, поистине свидетельствует о его эффективности.

16.

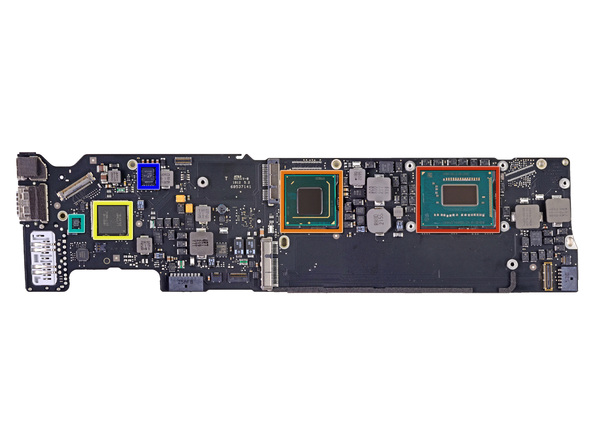

Вот что мы обнаружили на фронтальной стороне материнской платы:

  • Контроллер интерфейсов Intel E201B953 SLJ8B (обведён оранжевым)
  • Контроллер Thunderbolt Intel DSL3510L  (обведён жёлтым)
  • 2-канальный контроллер питания Texas Instruments TPS2561 (обведен бирюзовым)
  • Преобразователь напряжения Linear Technology LT3957 (обведён синим)

17.

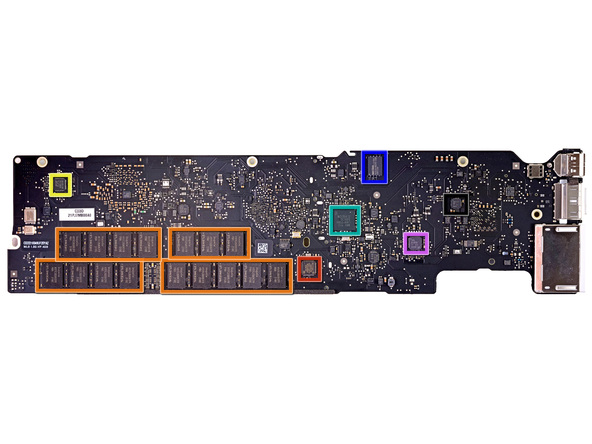

С обратной стороны материнской платы находятся:

  • Контроллер USB SMSC USB25138 (обведён красным)
  • Память Hynix H5TC2GB3CFR DDR3L SDRAM (обведена оранжевым)
  • Микроконтроллер MAXIM 15120G (обведён жёлтым)
  • Микроконтроллер Texas Instruments Stellaris LM4FS1AH (обведён бирюзовым)
  • Микросхема последовательной флеш-памяти Macronics MXIC MX25L6406E (обведена синим)
  • Контроллер Texas Instruments TPS51980 (обведён розовым)
  • Контроллер Texas Instruments CD3210 (обведён чёрным)

18.

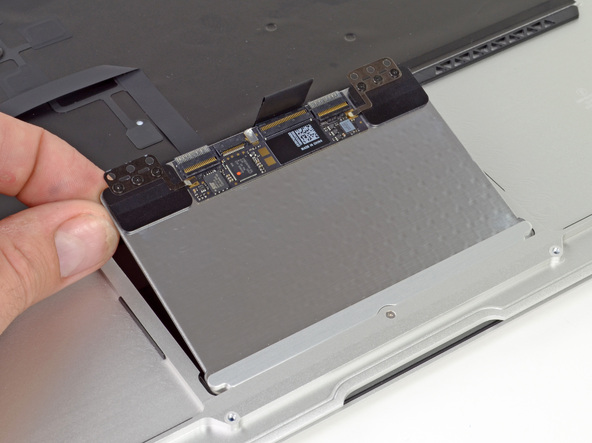

Хорошие новости! Если вдруг трекпад перестанет функционировать, похоже, заменить его будет так же просто, как обычно.

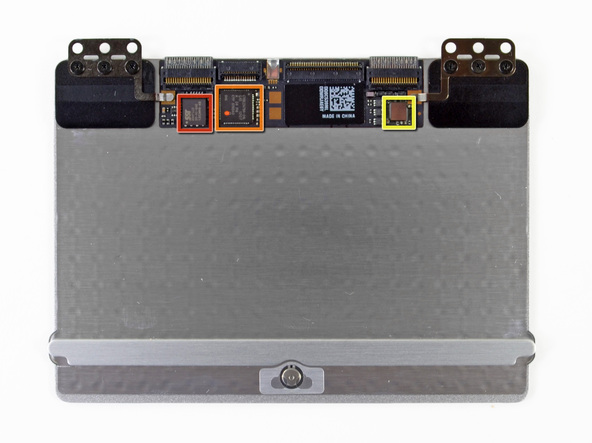

На трекпаде мы обнаружили несколько примечательных микросхем:

  • Silicon Storage Technology 25VF020 (обведён красным)
  • Микроконтроллер Cypress Semiconductor CY8C24794 (обведён оранжевым)
  • Broadcom BCM5976A0KU826 (обведён жёлтым)

19.

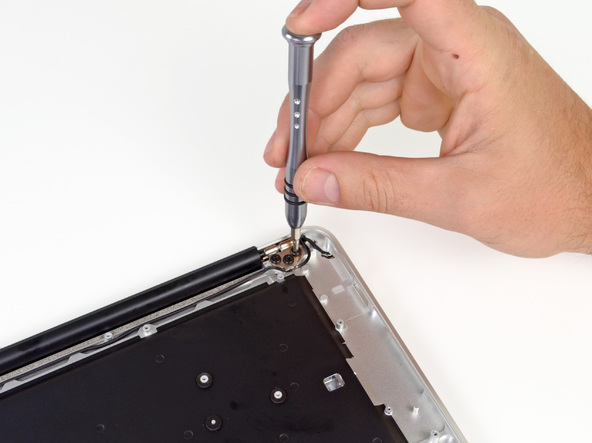

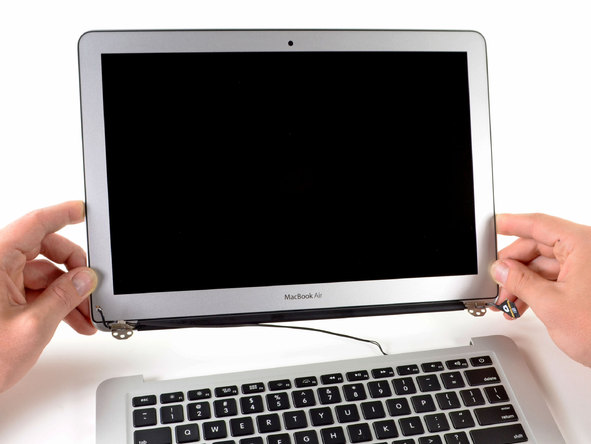

Модуль дисплея привинчен к верхней панели 6 звездообразными шурупами размером T9.
Поскольку модуль дисплея является одной из подвижных частей MacBook Air, эти шурупы должны быть довольно прочными.

Ради снижения веса MacBook Air в нём отсутствует защитное стекло ЖК-панели, в отличие от MacBook Pro. Это ещё одна причина наличия корпуса из цельного листа алюминия.

20.

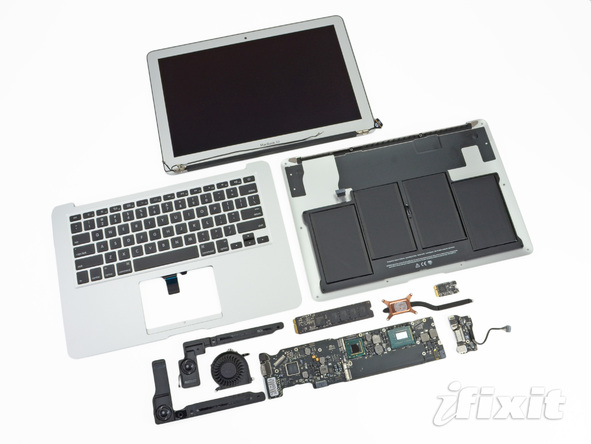

Простота ремонта ноутбука MacBook Air 13? версии середины 2012 года: 4 из 10 (10 баллов означают максимальную простоту).

  • Если вам удалось снять нижнюю панель, все компоненты довольно легко заменить.
  • Фирменные винты крепления корпуса требуют наличия специальной отвёртки.
  • Все компоненты – включая оперативную память и SSD-накопитель – являются специализированными.
  • Нам сложно рекомендовать данный ноутбук ввиду невозможности его модернизации. Оперативную память и SSD-накопитель в настоящее время заменить нельзя, хотя в отношении накопителей этот вопрос может решиться в будущем. Хотя склонность Apple к использованию фирменных шурупов способствует бурному росту продаж инструментов iFixit, это нехорошо в отношении потребителей.
