Инструкция по заправке Canon MF-4018 / 4120

Мануал по заправке картриджа Canon mf-4018 / 4120, как заправить картридж Canon mf-4018 / 4120

Предлагаем Вам информацию о заправке Canon MF-4018 / 4120, мануал для самостоятельной заправки MF-4018 / 4120 принтера Canon

Эта Мануал актуальная для следующих принтеров:

  • PC-D450
  • MF-4018 / 4120 / 4140 / 4150 / 4270 / 4320 / 4330 / 4340 / 4350 / 4370 / 4380 / 4660 / 4690
  • FAX-L100 / L120


Инструкции по заправке лазерных картриджей:

Для заправки вам понадобится:
— совместимый тонер;
— воронка;
— пробка для закрывания отверстия;
— инструмент для проделывания отверстия.



  • Шаг: 1 : Откручиваем первую крышку

    Ставим картридж вертикально. Откручиваем крышку.



  • Шаг: 2 : Снимаем пружинку

    При помощи острого изогнутого предмета, снимаем пружинку.



  • Шаг: 3 : Откручиваем вторую крышку

    Перевернув картридж откручиваем вторую крышку.



  • Шаг: 4 : Вытаскиваем фотобарабан

    Взявшись за шестерёнку, аккуратно вытащите фотобарабан.



  • Шаг: 5 : Извлекаем магнитный вал

    При помощи плоскогубцев вытаскиваем магнитный вал.



  • Шаг: 6 : Откручиваем ракель

    При помощи крестовидной отвертки, откручиваем два винта крепящих ракель.



  • Шаг: 7 : Вытаскиваем правый штифт

    При помощи кусачек извлеките штифт.



  • Шаг: 8 : Вытаскиваем левый штифт

    Извлекаем штифт.

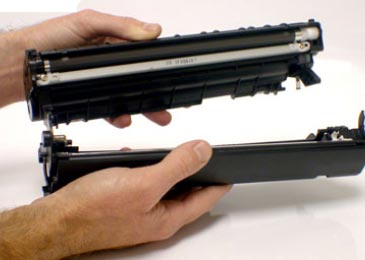

  • Шаг: 9 : Разбираем картридж

    После того как мы вытащили штифты, две половины картриджа ничто не держит.

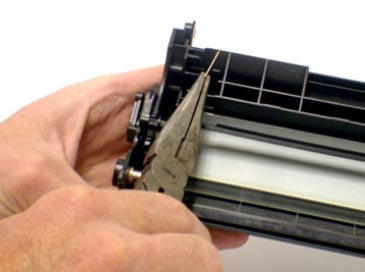

  • Шаг: 10 : Удаляем пружинку

    При помощи плоскогубцев извлекаем пружинку из картриджа.



  • Шаг: 11 : Собираем эту половину картриджа

    После того как мы очистили бункер отработки, собираем эту половину картриджа в обратном порядке.



  • Шаг: 12 : Вторая половина картриджа

    Откручиваем боковую крышку.



  • Шаг: 13 : Извлекаем шестерёнки

    Аккуратно извлеките шестерёнки.



  • Шаг: 14 : Заправка картриджа

    Извлекаем пробку отсека с тонером, и заправляем картридж.



  • Шаг: 15 : Устанавливаем все запчасти на место

    В обратной последовательности устанавливаем запчасти.



  • Шаг: 16 : Соеденяем части

    Для соединения частей вам понадобятся штифты. Если простых усилий для их установки не хватает, воспользуйтесь подручными средствами.



  • Шаг: 17 : Устанавливаем пружину

    Устанавливаем пружину, соединяющую картридж и шторку фотобарабана. На этом заправка картриджа закончена.
