Инструкции по заправке лазерных картриджей:

Для заправки вам понадобится:
— совместимый тонер;
— плоская отвертка;
— остроконечные щипцы (пинцет).



  • Шаг: 1

    Разделяем секции картриджа. Используя крючковатый инструмент отделяем бункер с тонером от драм-юнита, сняв пружинку с одной стороны картриджа.



  • Шаг: 2

    Снимаем пружинку со второй стороны.

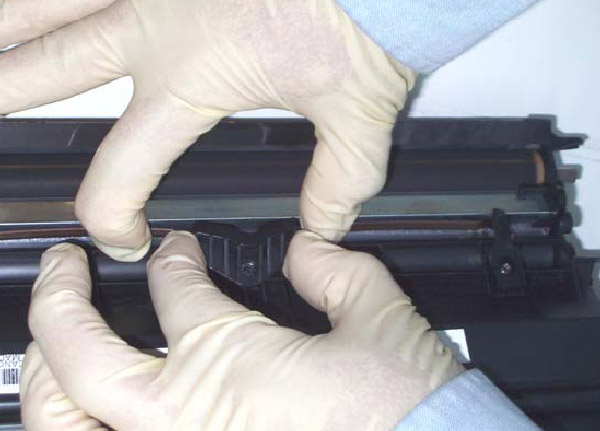

  • Шаг: 3

    Малым усилием отсоедините бункер с тонером и драм юнит от бункера с отходами с одной стороны.



  • Шаг: 4

    Также отсоединяем части с другой стороны.

  • Шаг: 5

    Фотобарабан чувствителен к свету, убедительно рекомендуем накрыть драм юнит, чтобы предотвратить попадание света.

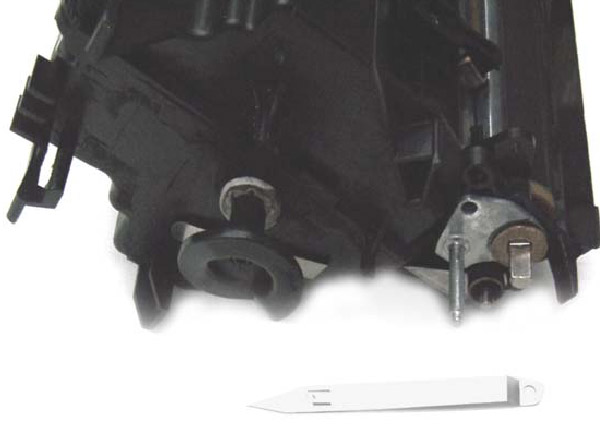

  • Шаг: 6

    Разбираем бункер для тонера. Острым инструментом снимаем контактную пластинку дозирующего лезвия, снимая её с двух клипс.

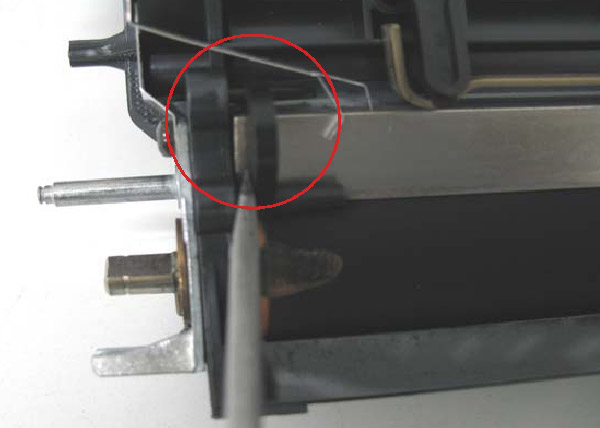

  • Шаг: 7

    Снимаем контактную пластинку дозирующего лезвия.

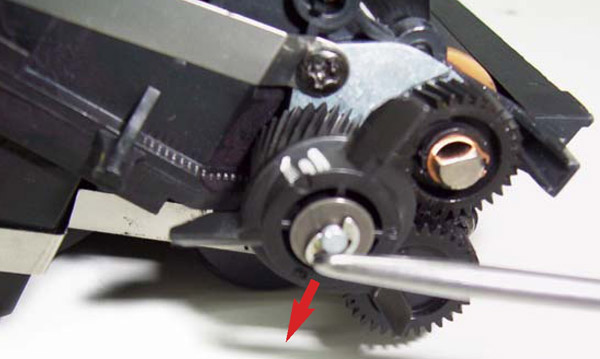

  • Шаг: 8

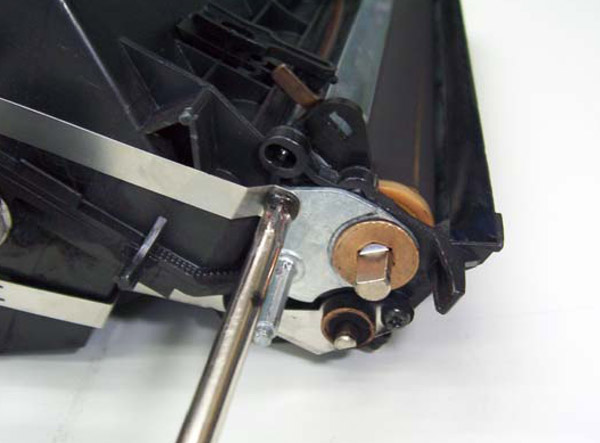

    Снимаем ведущее зубчатое колесо. Сначала освобождаем колесо от С-образной защелки плоской отверткой или крючком.

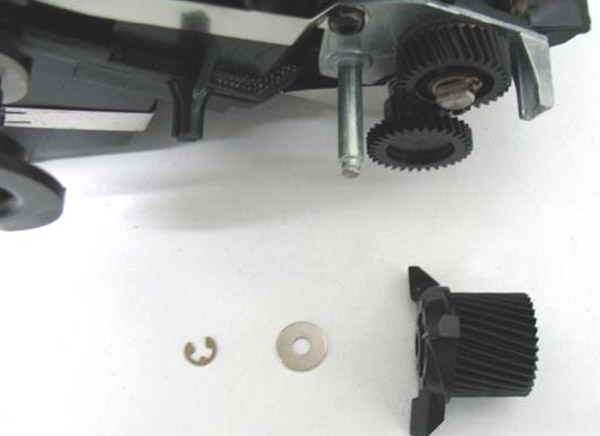

  • Шаг: 9

    Снимаем С-образную защелку, шайбу и зубчатое колесо.



  • Шаг: 10

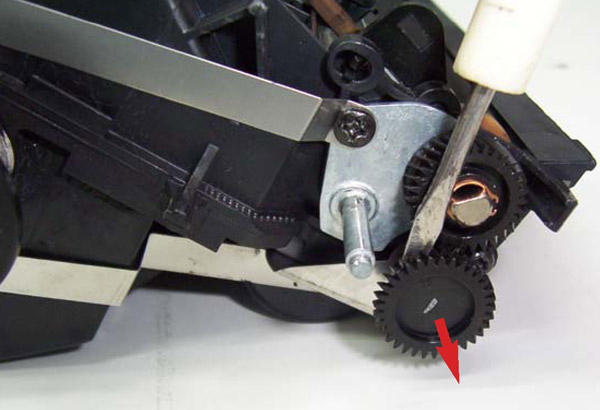

    Снимаем шестеренку подающего ролика плоской отверткой, приложив небольшое усилие.



  • Шаг: 11

    Снимаем шестеренку ролика девелопера. Пользуясь крючком вынимаем стопорное кольцо.



  • Шаг: 12

    Снимаем шестеренку ролика девелопера плоской отверткой.



  • Шаг: 13

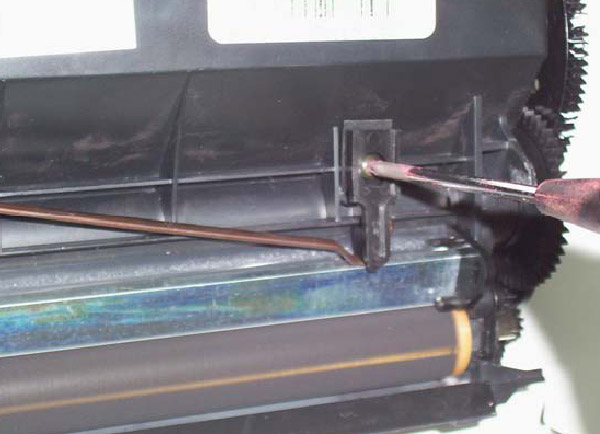

    Снимаем пластинку, на которой держались колеса. Выкручиваем винт, который удерживает контакт и пластинку.



  • Шаг: 14

    Снимаем контакт с клипс и убираем его.



  • Шаг: 15

    Контакт снят.



  • Шаг: 16

    Теперь можно снять пластинку, на которой были одеты зубчатые колеса.



  • Шаг: 17

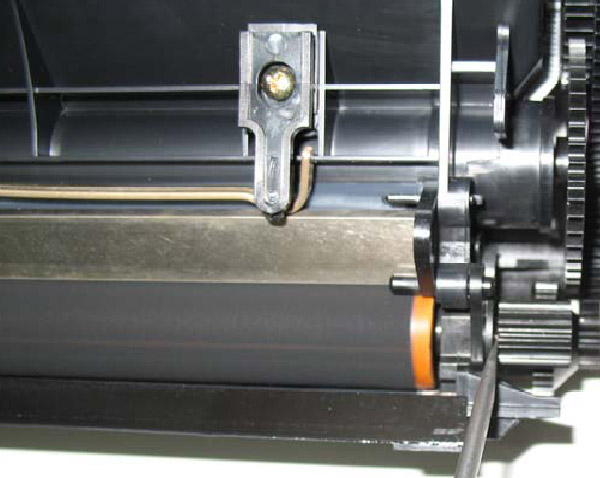

    Снимаем плоскую пружину. Сперва выкручиваем винт, который удерживает пружину.



  • Шаг: 18

    Придерживая пружину, снимаем крепление. Примечание: после снятия усилия плоская пружина не причинит урона ролику девелопера.



  • Шаг: 19

    Снимаем направляющее крепление пружины, выкрутив винт.

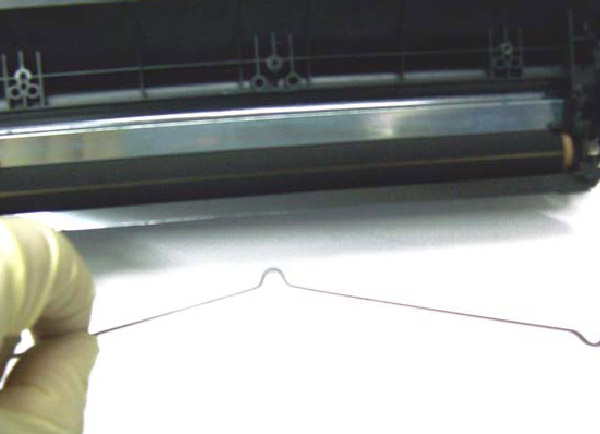

  • Шаг: 20

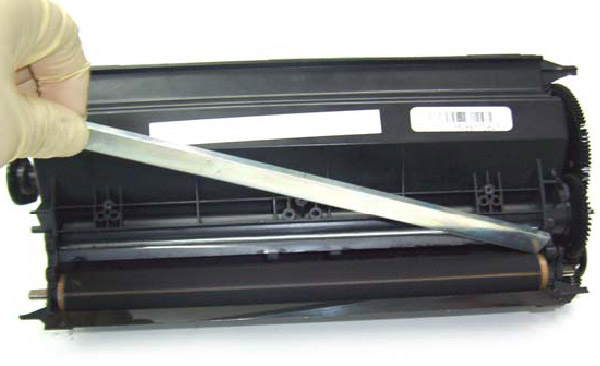

    Снимаем пружину.



  • Шаг: 21

    Снимаем Дозирующее лезвие. Сдвигаем удерживающие его петельки.



  • Шаг: 22

    Снимаем дозирующее лезвие.



  • Шаг: 23

    Используя маленькую плоскую отвертку сдвигаем шестеренку ролика девелопера.



  • Шаг: 24

    Снимаем шестеренку ролика девелопера.



  • Шаг: 25

    Снимаем с вала девелопера крепление.



  • Шаг: 26

    Поворачиваем крючком бушинг вала ролика девелопера вверх.



  • Шаг: 27

    Маленькой плоской отверткой сдвигаем бушинг вала ролика девелопера.

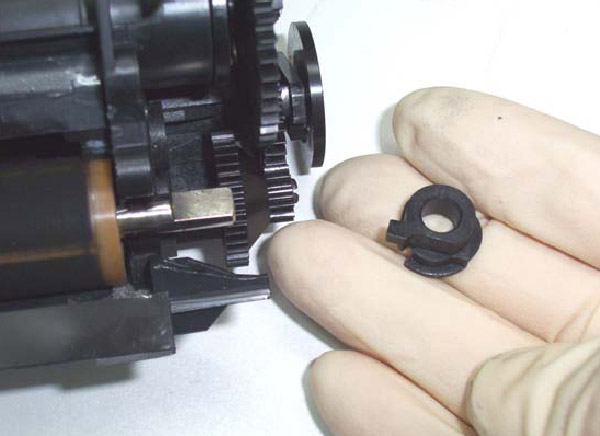

  • Шаг: 28

    Снимаем бушинг ролика девелопера.



  • Шаг: 29

    Снимаем ролик девелопера.



  • Шаг: 30

    Подбираемся к пробке бункера тонером. Сначала снимаем большое зубчатое колесо, открутив винт крестовой отверткой.



  • Шаг: 31

    Снимаем пробку маленькой плоской отверткой. Чистим картридж сжатым воздухом. Собираем бункер обратно. Потом засыпаем тонер.

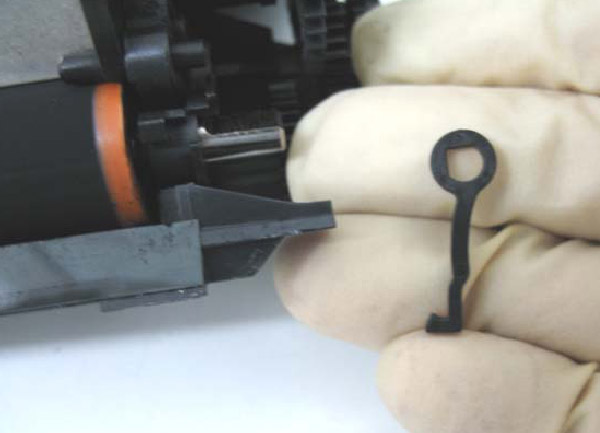

  • Шаг: 32

    Снимаем фотобарабан. Маленькой отверткой проворачиваем крепеж фотобарабана по часовой стрелке.

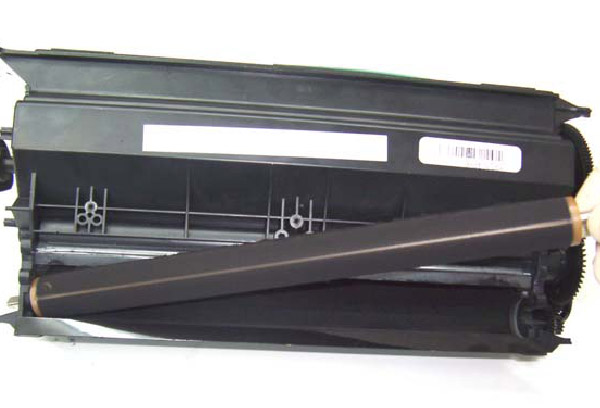

  • Шаг: 33

    Вынимаем фотобарабан.



  • Шаг: 34

    Снимаем второй конец фотобарабана.

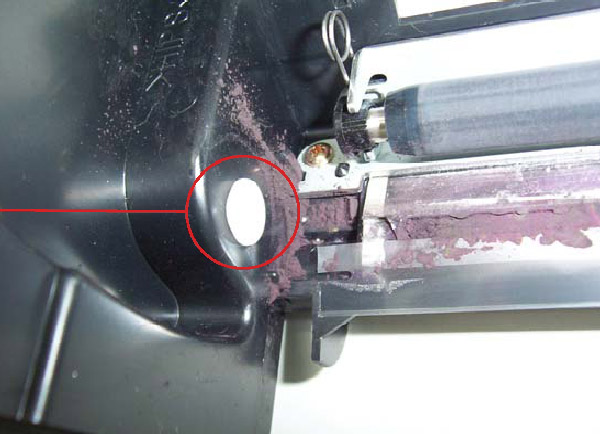

  • Шаг: 35

    Если снять маленькую белую заглушку – тонер будет просыпаться, нужно снимать её во время чистки.

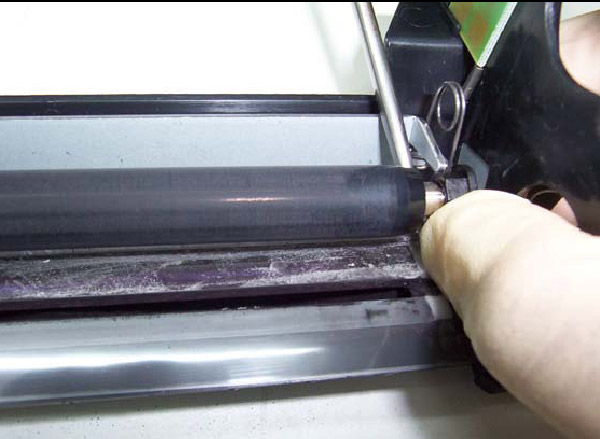

  • Шаг: 36

    Вытаскиваем ролик первичной зарядки вместе с его креплением.



  • Шаг: 37

    Снимаем ролик первичной зарядки.

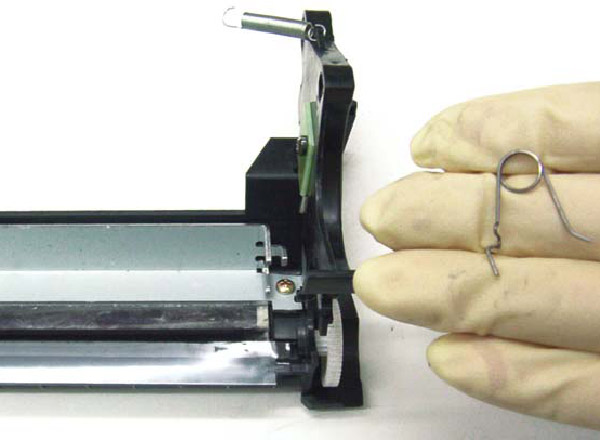

  • Шаг: 38

    Снимаем пружинку ролика первичного заряда.

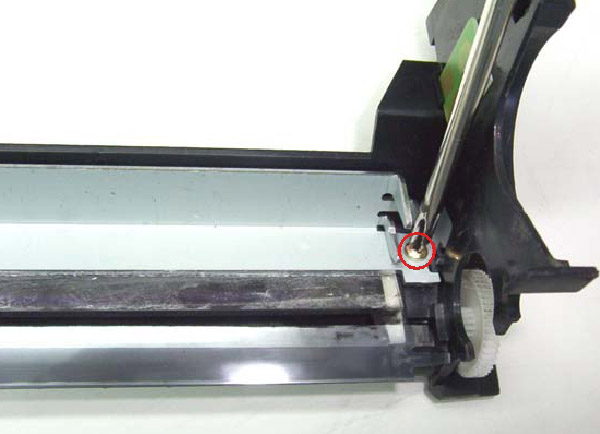

  • Шаг: 39

    Выкручиваем два винта, удерживающие ракель.

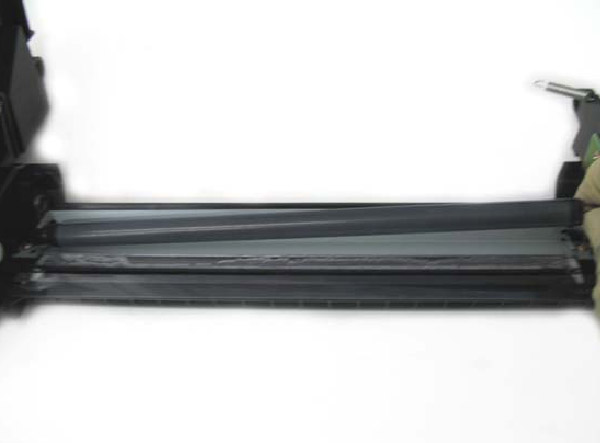

  • Шаг: 40

    Снимаем сам ракель (очистное лезвие).

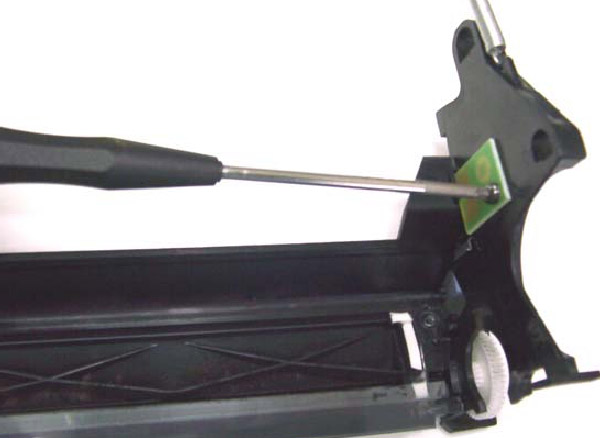

  • Шаг: 41

    Крестовой отверткой выкручиваем винт, который удерживает чип.

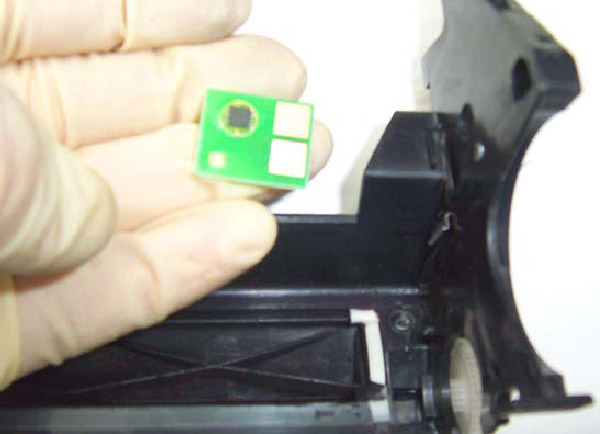

  • Шаг: 42

    Снимаем чип. Прочищаем драм-юнит и все детали. Заменяем чип и собираем картридж, выполняя описанные действия в обратном порядке.
