Инструкция по заправке Lexmark T640, T640n, T642, T642n, T644, T644n

Мануал по заправке картриджа lexmark t640, t640n, t642, t642n, t644, t644n, как заправить картридж 64004he, 64016he, 64016se, 64036he, 64036se

Предлагаем Вам информацию о заправке Lexmark T640, T640 n, T642, T642 n, T644, T644 n, мануал для самостоятельной заправки 64004HE, 64016HE, 64016SE, 64036HE, 64036SE принтера Lexmark

Эта Мануал актуальная для следующих принтеров:

  • T640, T640n, T642, T642n, T644, T644n


Инструкции по заправке лазерных картриджей:

Для заправки вам понадобится:
— совместимый тонер;
— плоская отвертка;
— остроконечные щипцы (пинцет).



  • Шаг: 1

    Установите картридж на рабочую поверхность барабаном вверх и отсеком для тонера к вам.



  • Шаг: 2

    При помощи изогнутого предмета или острогубцев извлеките пружины со сторон картриджа.



  • Шаг: 3

    Отодвиньте один боковой край, чтобы отсоединить сторону отсека от барабана. Повторите ту же операцию с противоположной стороны.

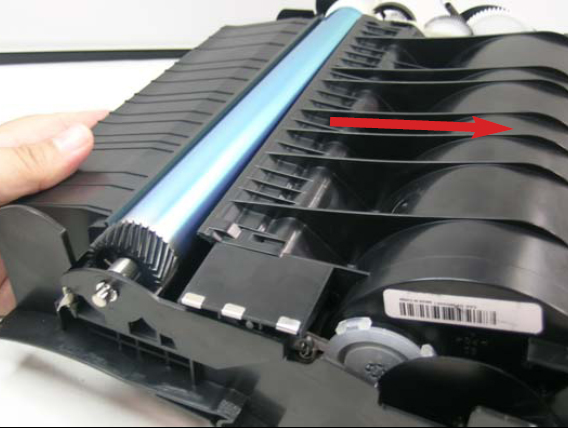

  • Шаг: 4

    Одной рукой оттяните в сторону отсек для тонера, а другой отсоедините противоположную сторону. Извлеките бункер.



  • Шаг: 5

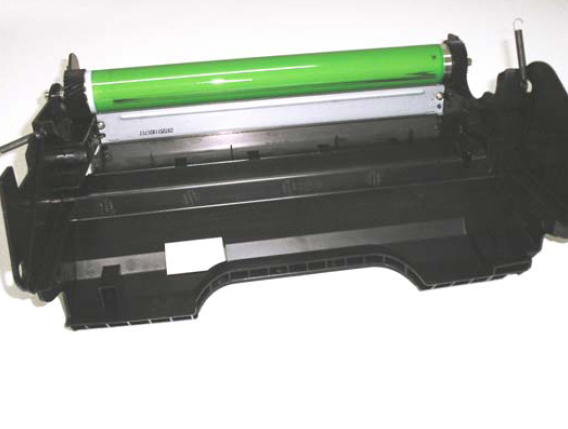

    Извлеченный отсек с барабаном.

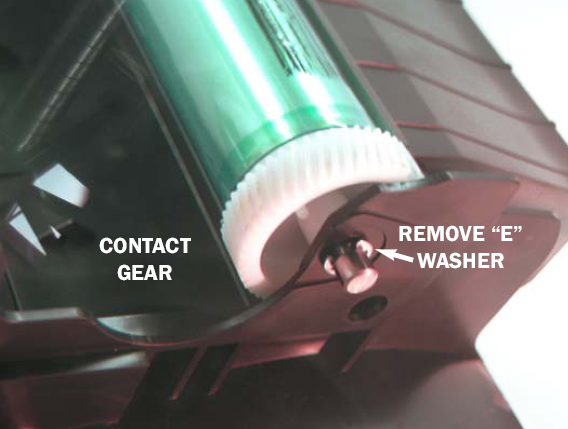

  • Шаг: 6

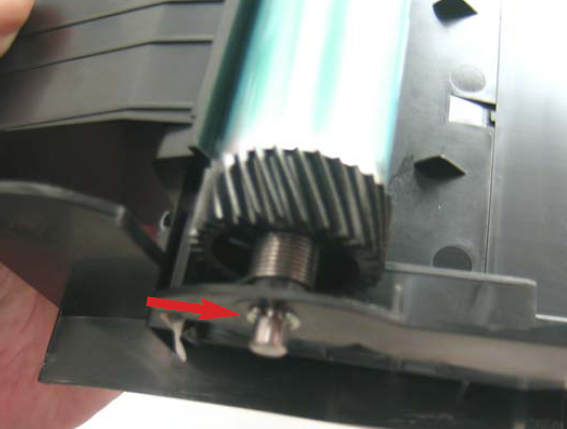

    Извлечь барабан можно вытащив ось. При помощи небольшой отвертки извлеките е-шайбу со стороны малой шестеренки.

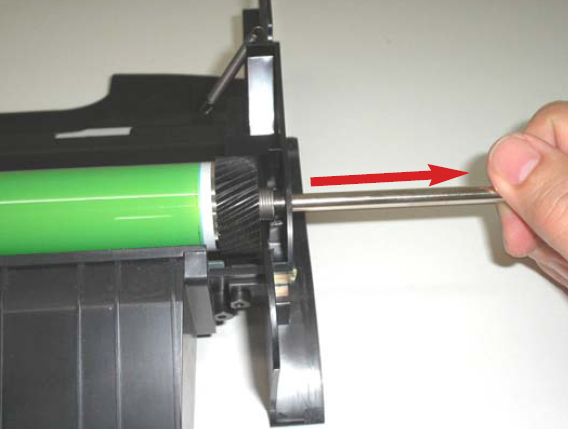

  • Шаг: 7

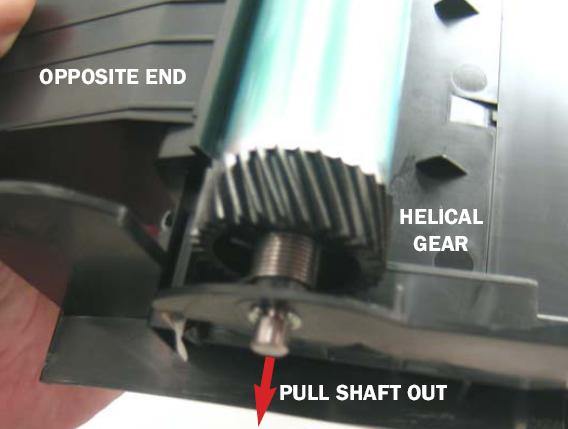

    Вытащите ось через большую шестеренку.



  • Шаг: 8

    Вытащите ось полностью наружу.

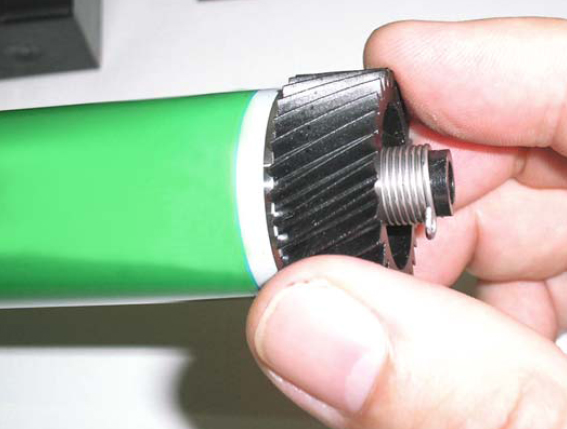

  • Шаг: 9

    Придерживая большую шестеренку, аккуратно вытащите барабан, стараясь никоим образом не повредить его поверхность. Проверьте, чтобы пружина на шестеренке была хорошо зафиксирована, чтобы не потерять ее. Отложите барабан в место, защищенное от прямого света, если вы собираетесь его повторно использовать.



  • Шаг: 10

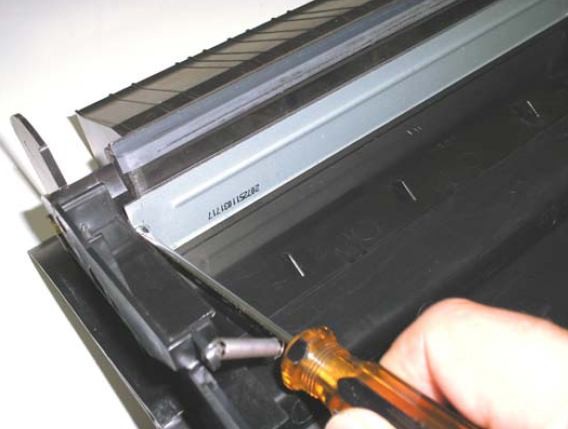

    Извлечь ракель можно открутив два винта с его концов.



  • Шаг: 11

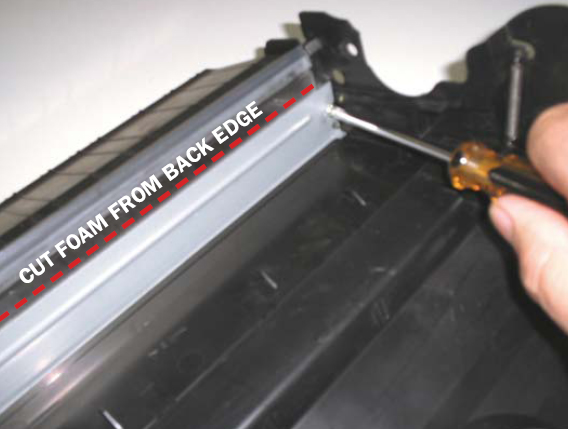

    Ракель уплотнен напротив границы отсека для отходов. Губку нужно срезать лезвием, чтобы отсоединить лезвие от картриджа.



  • Шаг: 12

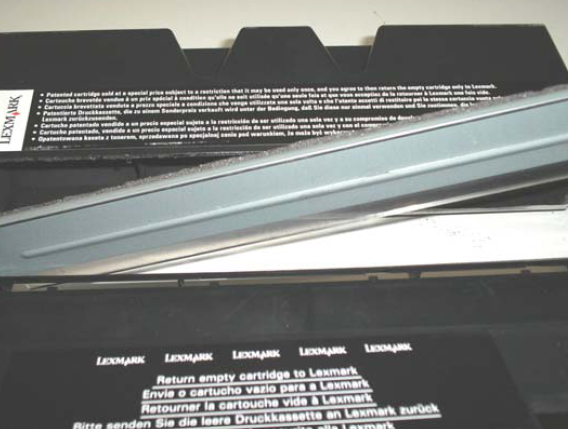

    Придерживая затвор лазера открытым, извлеките ракель.



  • Шаг: 13

    Очистите отсек от тонера при помощи пылесоса. Установите новый губчатый уплотнитель на заднюю часть крепления. Добавьте немного пудры на рабочий край ракеля и установите его на место, следуя шагам в обратном порядке.



  • Шаг: 14

    Возьмите новый или использованный барабан и посыпьте его немного пудрой. Установите барабан в картридж.



  • Шаг: 15

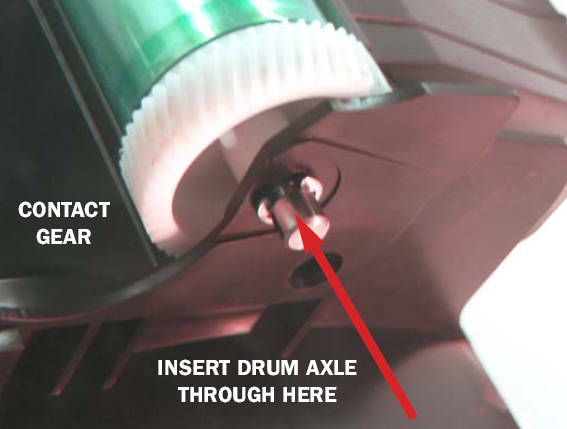

    Вставьте ось барабана с левой стороны. Задвиньте ось целиком, вплоть до фиксирующего отверстия в картридже.



  • Шаг: 16

    Установите е-шайбу на противоположный край оси и проверните барабан несколько раз. Отложите отсек в сторону, защищая барабан от прямого попадания света.



  • Шаг: 17

    Возьмите другую секцию картриджа и осмотрите колесо датчик. Возможно, оно запаяно пластиком. Возьмите острогубцы, вставьте их между колесом и корпусом и подденьте колесо.



  • Шаг: 18

    Снимите ведущую шестеренку оси вала проявки.

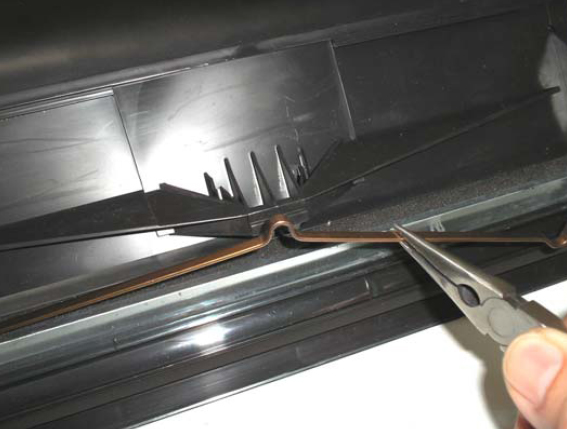

  • Шаг: 19

    Нажмите вниз на пружину, крепящую стержень дозирующего лезвия, и удалите пружину.



  • Шаг: 20

    Сдвиньте защитную крышку вала проявки влево.

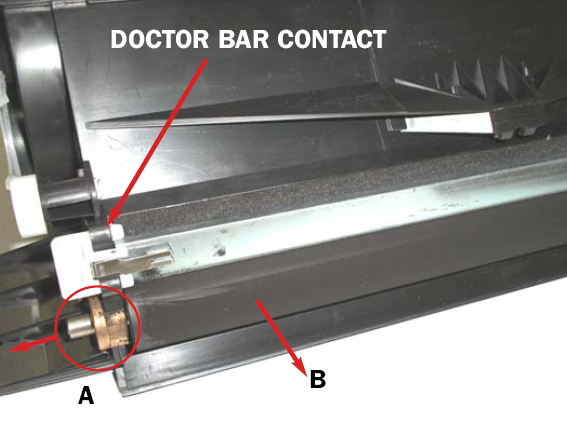

  • Шаг: 21

    Снимите металлическую втулку вала при помощи небольшой отвертки. Не потеряйте шайбы на концах вала. Если нужно, эти шайбы можно заменить белыми толщиной не более 0, 1 мм. Придерживая вал за ось, очистите его сухим сжатым воздухом.



  • Шаг: 22

    Извлеките стержень. Не повредите контакт с левой стороны (показан в предыдущем пункте).



  • Шаг: 23

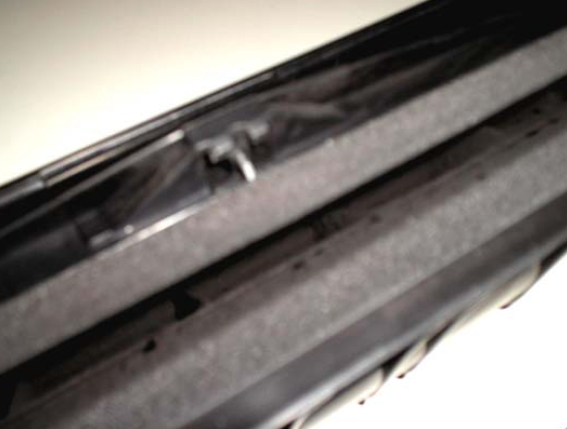

    Проверьте, в каком состоянии находится губчатый уплотнитель стержня. Если он порван, замените.

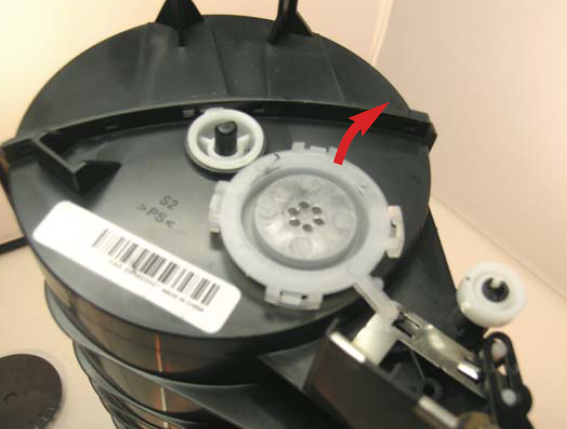

  • Шаг: 24

    Пробка состоит из двух частей. Полностью откройте белую пробку на отсеке. Если нужно, подденьте ее от центра небольшой отверткой.



  • Шаг: 25

    Во время открытия пробки не повредите контур отверстия. Очистите отсек при помощи пылесоса или сухого сжатого воздуха. Будьте аккуратны и не повредите внешние и внутренние лезвия, сделанные из пленки. При помощи ватной палочки и спирта очистите то место уплотнителя, где он прилегает к валу проявки.



  • Шаг: 26

    Установите все компоненты, следуя шагам в обратном порядке. Установив втулку, поверните ее петлей вниз, для фиксации вала. Установите стержень доз. Лезвия и вставьте пружину. Задвиньте пластиковую крышку вала, чтобы защелкнуть петли.



  • Шаг: 27

    Это действие сохраните стержень доз. лезвия в сохранности, не позволяя ему опуститься.



  • Шаг: 28

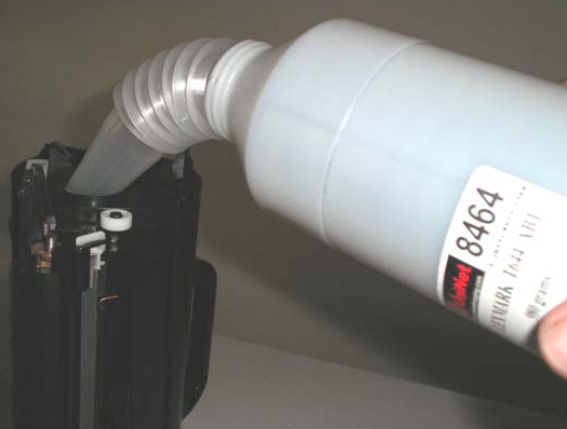

    Заполните отсек соответствующим количеством тонера Т644, для
    21 000 стр. картриджа – 630 гр, а для 32 000 стр. картриджа – 980 гр,
    6 000 стр. картридж – 190 гр. Установите пробку и колесо датчик.



  • Шаг: 29

    Соединение секций. Возьмите секцию с барабаном и секцию с отсеком для тонера, вставьте левую сторону отсека для тонера. Затем вставьте правую сторону, следите за выступами и втулками. Затем установите две пружины на стороны картриджа и ведущую шестеренку вала проявки. Картридж собран.

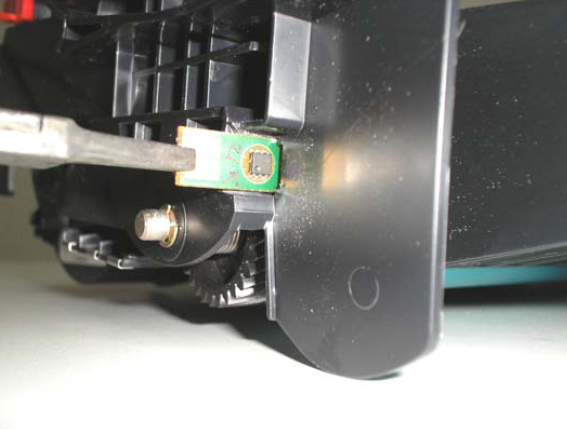

  • Шаг: 30

    Новый чип, который нужно установить вместо старого в картридж, должен соответствовать указанным характеристикам и объему тонера. Проверьте список.



  • Шаг: 31

    Рекомендуется установить зажим для транспортировки картриджа.
