Как разобрать фотоаппарат Nikon Coolpix S1000pj

Оригинальная статья на английском:

http://www.ifixit.com/Teardown/Nikon-Coolpix-S1000pj-Teardown/1176/1.

Недавно мы услышали о симпатичной новинке – цифровой фотокамере Nikon Coolpix S1000pj со встроенным проектором. Нам стало любопытно, как специалисты Nikon умудрились втиснуть столько всего в это маленькое устройство, и мы решили заняться любимым делом – разобрать его на части!

Вот что нам понадобится:

  • крестовая отвёртка размером #00
  • пластиковые инструменты для вскрытия корпусов
  • специальная пластиковая лопатка (spudger)
  • паяльник

Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

1.

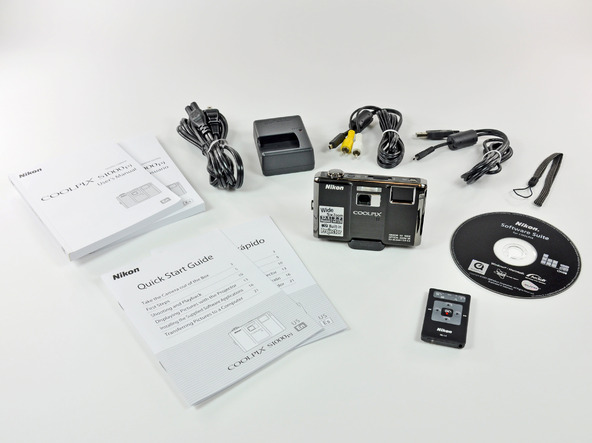

Содержимое коробки:

  • Отдельные руководства пользователя на английском и испанском языках. А для вас, франко-канадцев, инструкций нет!
  • Зарядное устройство аккумулятора.
  • Кабели A/V и USB.
  • Ремень.
  • Компакт-диск с программным обеспечением Nikon Software Suite.

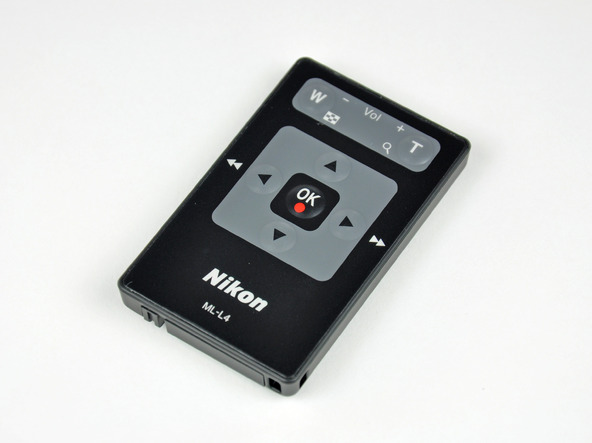

  • Пульт ДУ Nikon, модель ML-L4.

Этот пульт позволяет даже управлять зумом и затвором на расстоянии.

2.

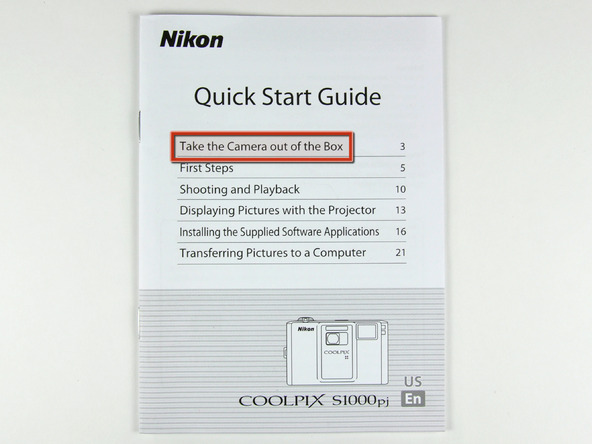

Как инженеры, мы решили, что первым делом надо прочитать руководство пользователя…
Нас умиляет забота фирмы Nikon о благополучии простого народа, но писать отдельным пунктом «Вытащите камеру из коробки»? Серьёзно?
СБОЙ здравого смысла.

3.

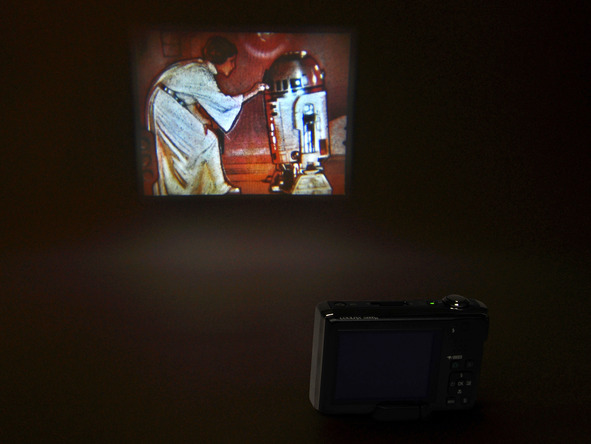

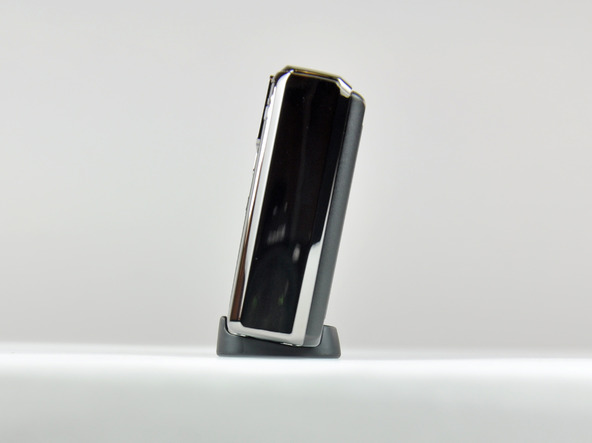

Очень простая, но стильная литая пластмассовая подставка обеспечивает лёгкий наклон камеры назад для проекции изображения на вертикальные поверхности.

В модели S1000pj имеется одноламповая система проекции для просмотра изображений в затемнённом помещении.
Размер изображения может варьироваться примерно от 13 до100 см.
Согласно характеристикам в инструкции, разрешение проектора эквивалентно VGA.

4.

Мы, специалисты iFixit,полностью поддерживаем повстанческое движение Альянса за восстановление Республики и целиком на их стороне.

«Помоги мне, Оби-Ван Кеноби! Ты моя единственная надежда».

Жаль, что фотоаппарат S1000pj не может гудеть, свистеть или противостоять уплотнителями отходов при попытке сокрушить будущих джедаев.

5.

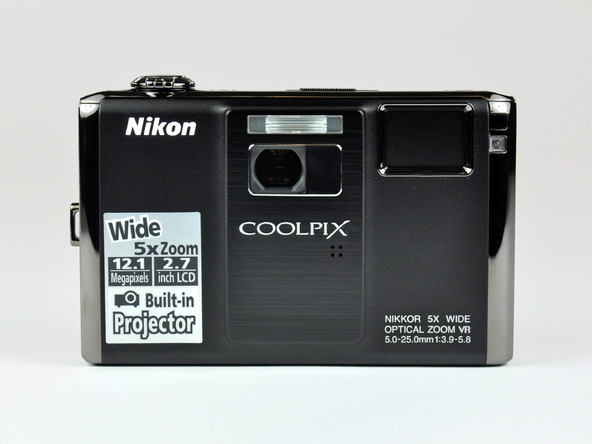

Габариты камеры составляют 99,5 x 62,5 x23 мм, а вес примерно155 г. без батареи и карты памяти SD.

В правом верхнем углу камеры за крышкой объектива прячется широкоугольный объектив Nikkor с 5-кратным оптическим зумом VR 5,0-25,0 мм и светосилой 1:3.9-5.8.

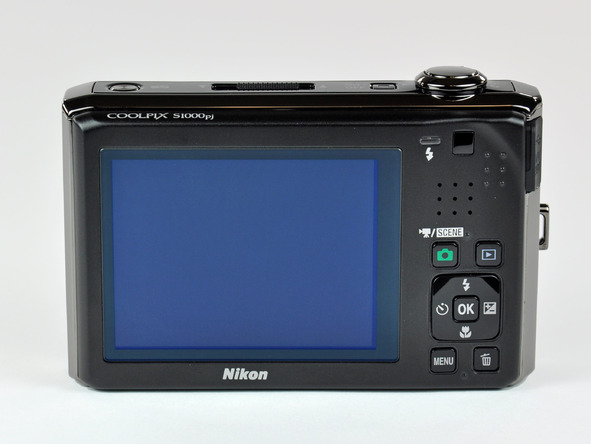

На задней панели расположен сравнительно крупный яркий 2,7-дюймовый ЖК-дисплей высокого разрешения.

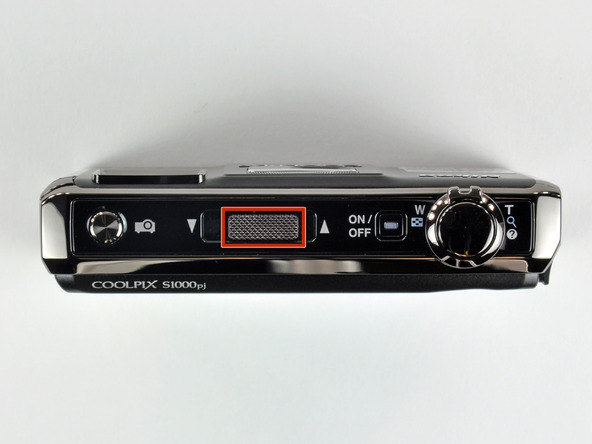

Сверху камеры расположен ползунок фокусировки проецируемого изображения (обведён красным на картинке).

6.

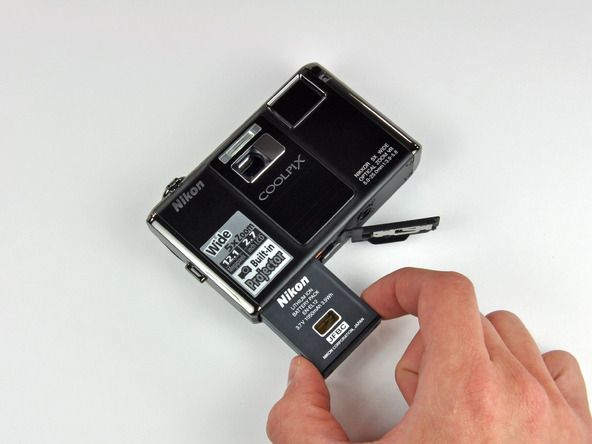

Извлекаем перезаряжаемый литий-ионный аккумулятор.

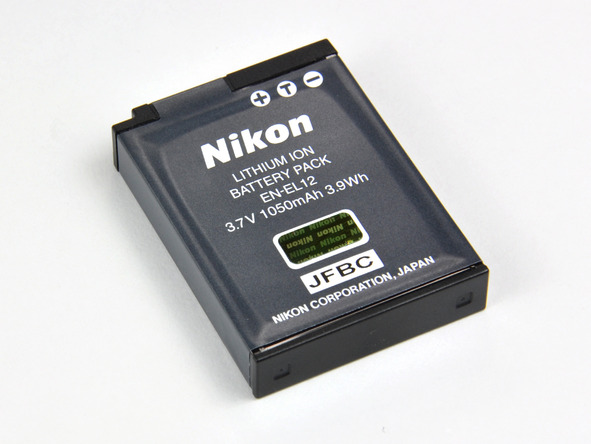

Аккумулятор модели EN-EL12 имеет  ёмкость 1050 мАч при напряжении 3,7 В, что обеспечивает выходную мощность  3,885 Вт. Nikon явно округляет эту цифру в большую сторону.

Аккумулятор весит примерно22,5 г. без крышки блока разъёмов.

7.

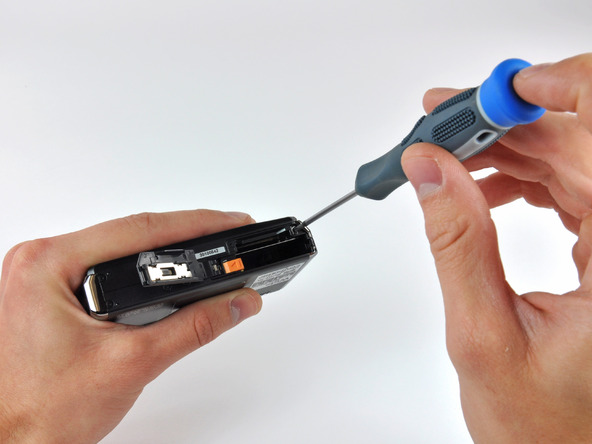

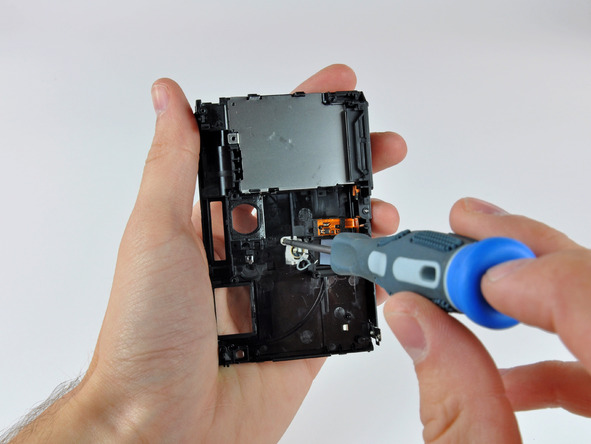

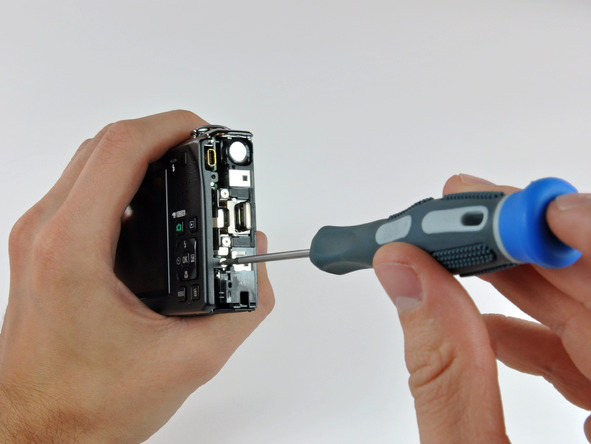

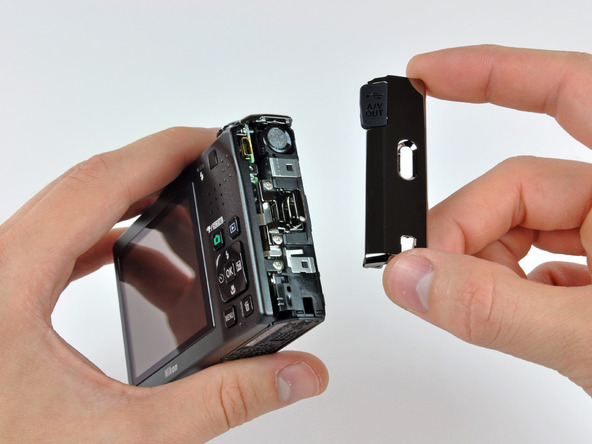

Наша старая добрая крестовая отвёртка помогает выкрутить несколько шурупов из крышки аккумуляторного отсека и слота для карты памяти.

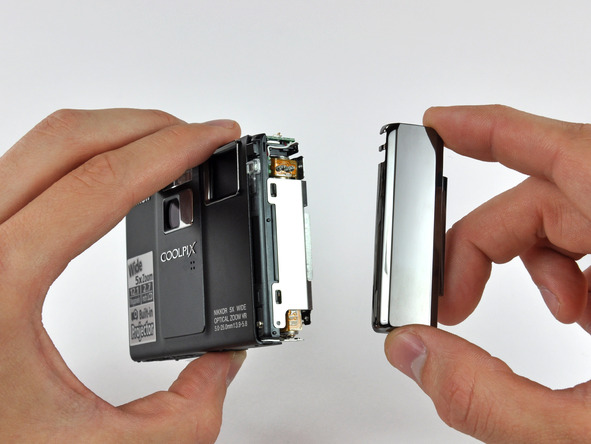

Слегка поддеваем хромированную пластиковую боковую панель пластиковым инструментом, и она снимается с корпуса.

8.

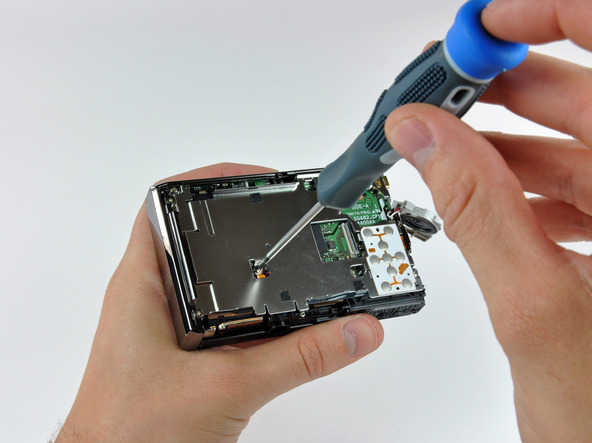

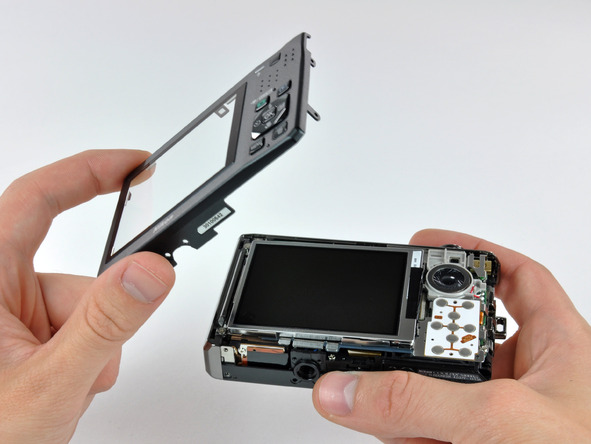

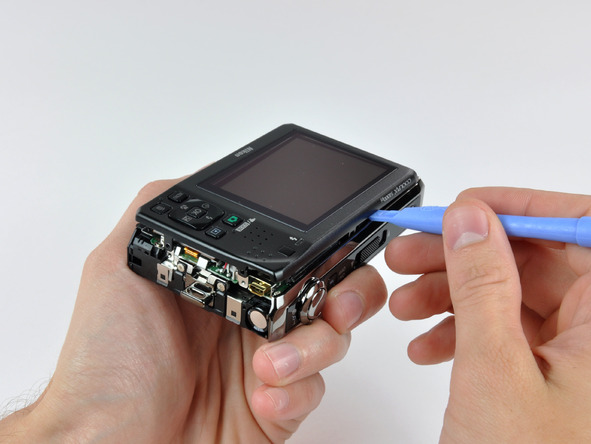

Задняя панель крепится к корпусу ещё несколькими шурупами.

Поддеваем панель по периметру пластмассовым инструментом и снимаем заднюю панель с корпуса.
К нашему удивлению, лицевая и задняя панели изготовлены из алюминия.

Механическая часть кнопок прикреплена к задней панели, а электронная – к металлической пластине возле дисплея.

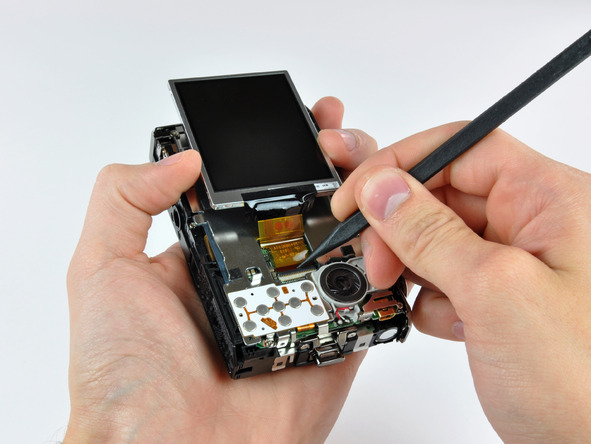

9.

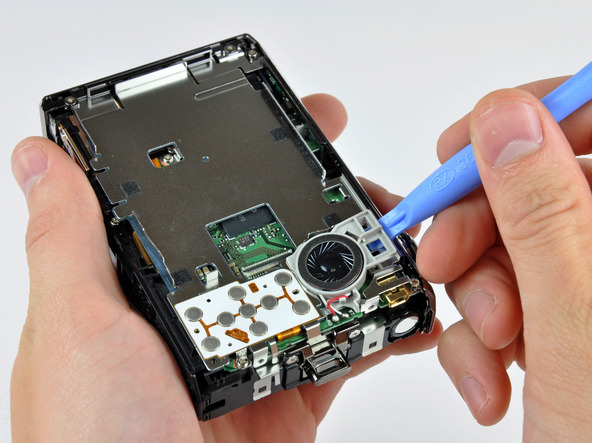

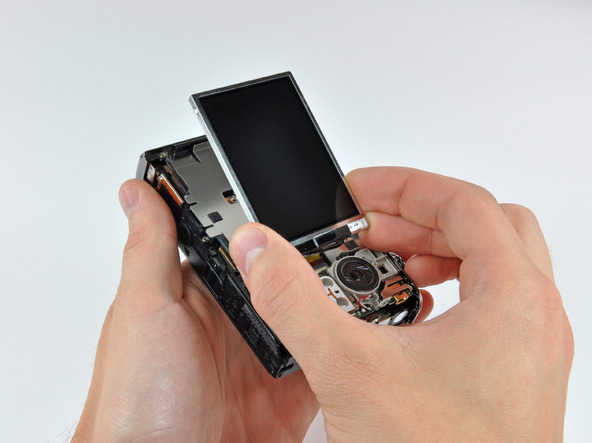

Дисплей закреплён на металлической пластине несколькими прижимными фиксаторами.

Поднимите фиксатор разъёма шлейфа, отсоедините шлейф и снимите дисплей.

При помощи пластмассового инструмента подденьте модуль динамика и снимите с металлической пластины.
Динамик выдаёт довольно неплохой звук, когда камера находится в режиме проектора.

10.

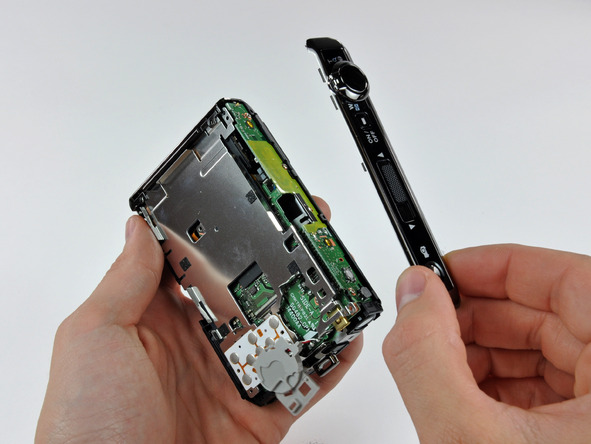

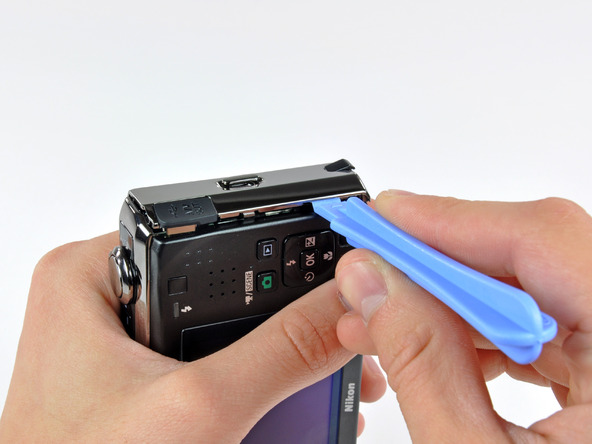

Выкрутите несколько шурупов по периметру нижней части открытого корпуса камеры.

Осторожно подденьте и снимите верхнюю и правую панели камеры.

Интересно, что элементы управления вверху камеры находятся на специальной плате под верхней панелью. На самой верхней панели находятся лишь крышки кнопок.

11.

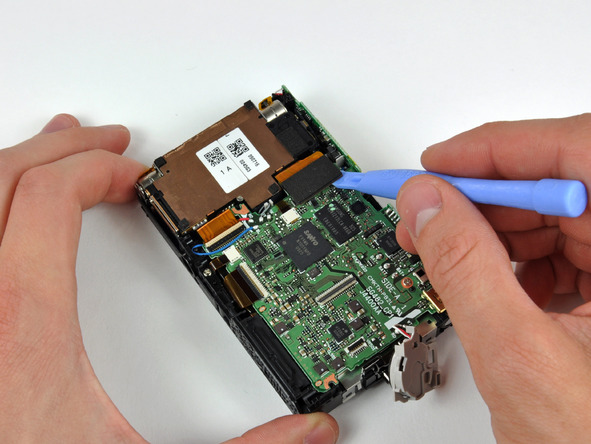

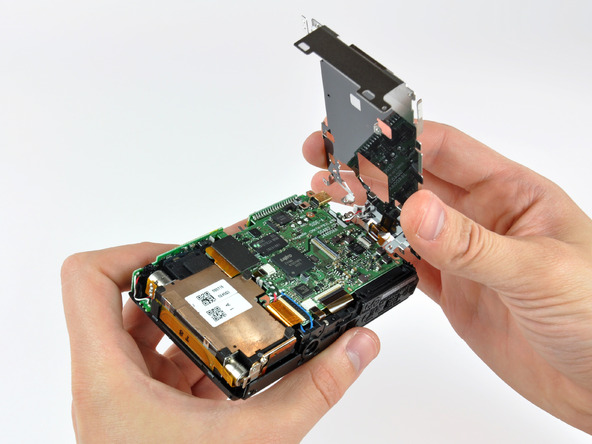

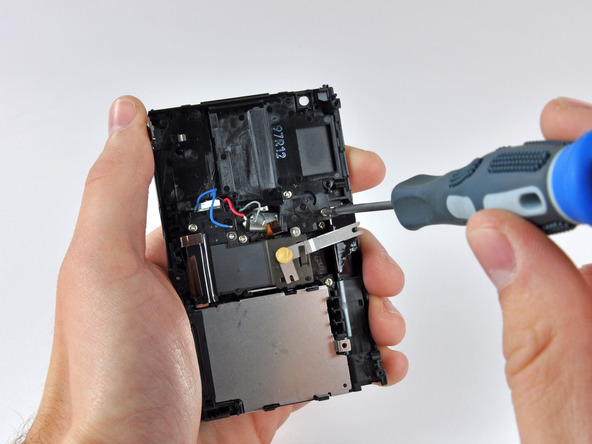

Осторожно приподнимите защитную стальную пластину над системной платой.

Прежде чем снимать плату, поднимите фиксатор шлейфа кончиком пластмассовой лопатки и отсоедините шлейф.

12.

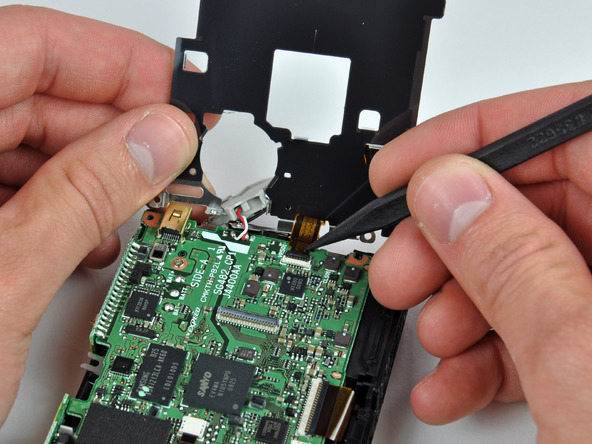

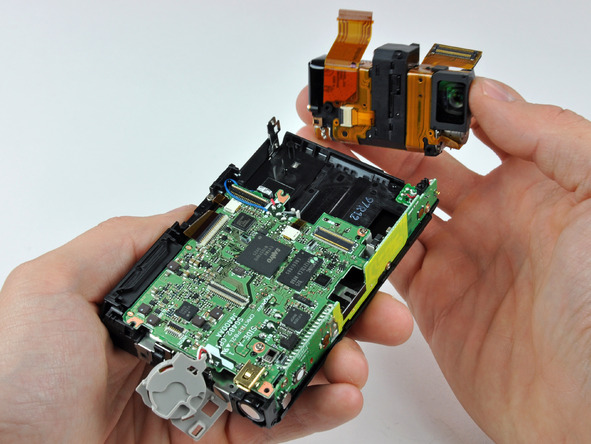

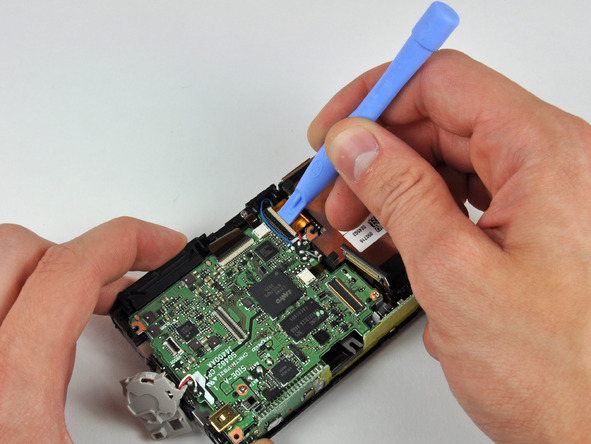

Подденьте разъём верхнего шлейфа камеры на системной плате.

Поднимите фиксатор разъёма шлейфа, отсоедините шлейф и снимите модуль объектива.

Медь – интересный выбор для задней панели модуля объектива.

13.

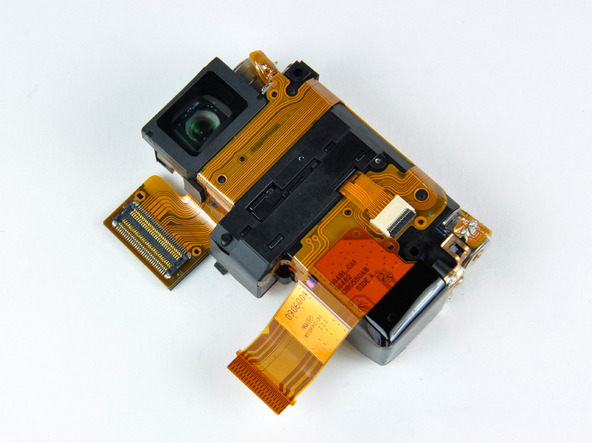

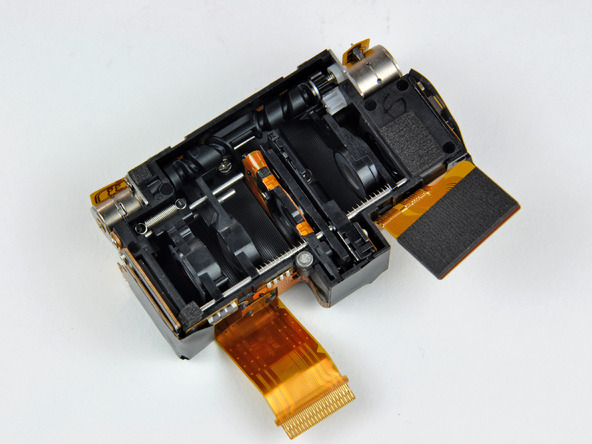

Вот он, модуль камеры во всей своей красе.

Как и в большинстве компактных цифровых фотоаппаратов с оптическим трансфокатором без внешнего телескопического объектива, внутренняя группа линз объектива S1000pj при фокусировке перемещается перпендикулярно передней поверхности.

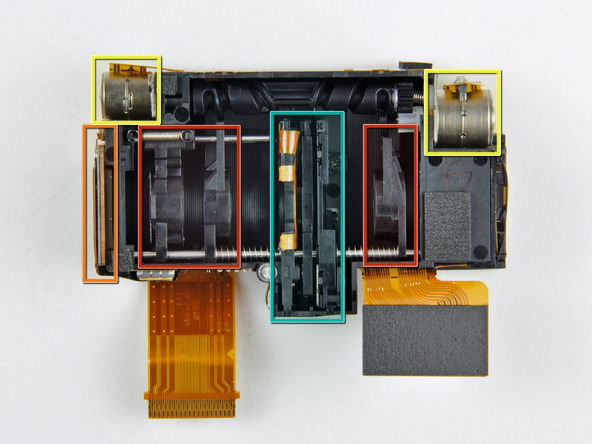

Основные компоненты:

  • Несколько подвижных линз (обведены красным).
  • ПЗС-матрица (обведена оранжевым).
  • Моторизированный привод оптического трансфокатора и датчик наклона объектива (обведены жёлтым).
  • Модули диафрагмы и стабилизатора изображения (обведены бирюзовым).

Свет должен пройти, по крайней мере, через 4 стеклянные линзы, прежде чем засиять на ПЗС-матрице. Вот это путешествие!

14.

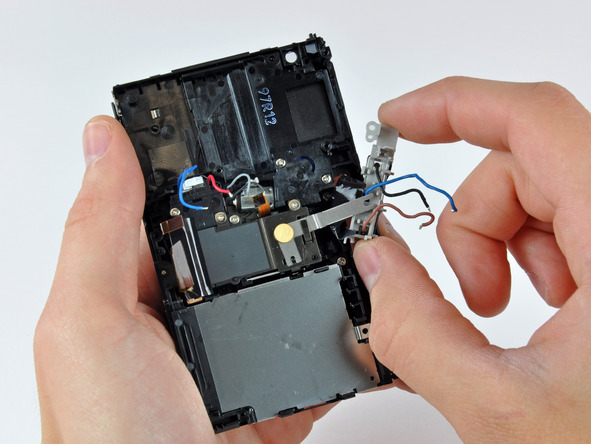

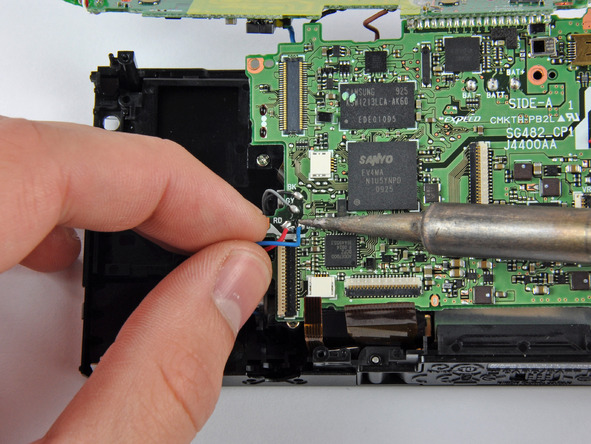

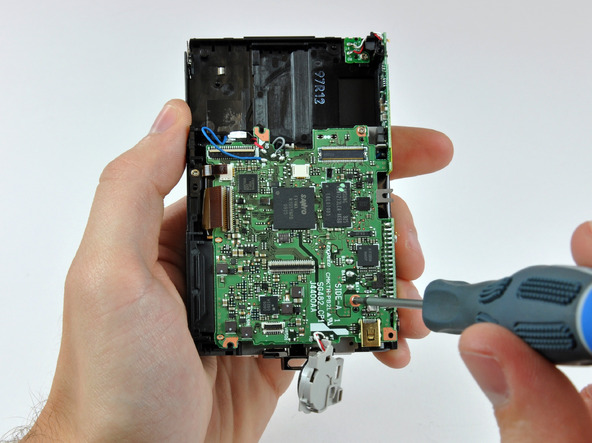

Нам нужно отсоединить ещё несколько шлейфов с самофиксирующимся разъёмом и выкрутить ещё несколько шурупов крепления системной платы к корпусу.

Разборка этой камеры не для слабонервных – фирма Nikon явно не предусмотрела обслуживание пользователем.

Нам даже пришлось отпаять несколько компонентов, включая привод крышки, светодиодную лампу проектора и лампу вспышки.

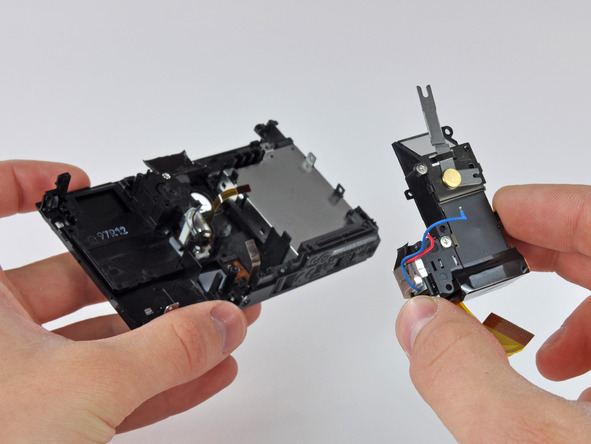

15.

Чтобы снять объектив проектора, нужно сначала снять лампу вспышки.

Выкручиваем несколько винтов…

…И снимаем модуль проектора.

 16.

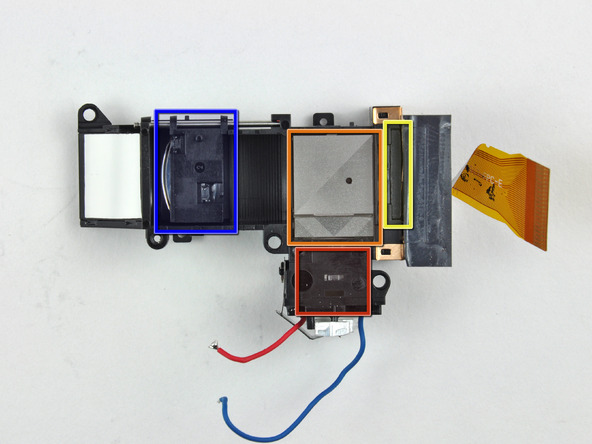

Посмотрим на модуль проектора изнутри, без защитной крышки.

Свет для проецирования изображений обеспечивается очень мощным светодиодом (обведён красным на картинке), который даже снабжён собственным радиатором для отвода тепла на алюминиевую лицевую панель.

Пройдя через светодиод, свет проходит через систему фильтров и линз (обведены оранжевым).

Специально сконструированная система отражения света направляет излучаемый светодиодом свет через крошечную отражающую ЖК-панель (обведена жёлтым) на зеркало.

Прежде чем отразиться от наклонного зеркала и покинуть камеру, проецируемое изображение проходит через систему фокусировки объектива (обведена синим), соединённую с ползунком на верхней панели.

17.

Мы почти разобрали камеру…

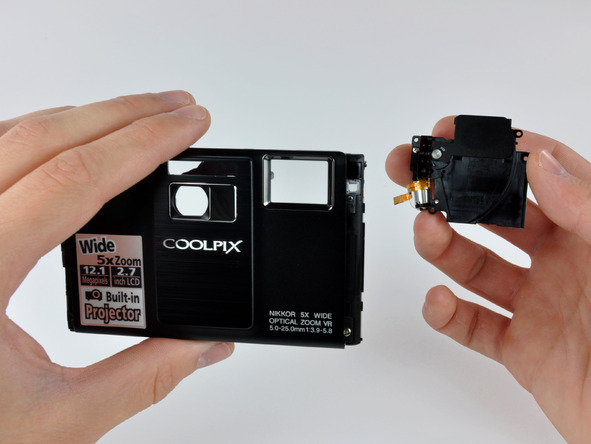

Сначала снимите автоматическую крышку объектива. Крышка имеет моторизованный привод и открывается при активации функций камеры.

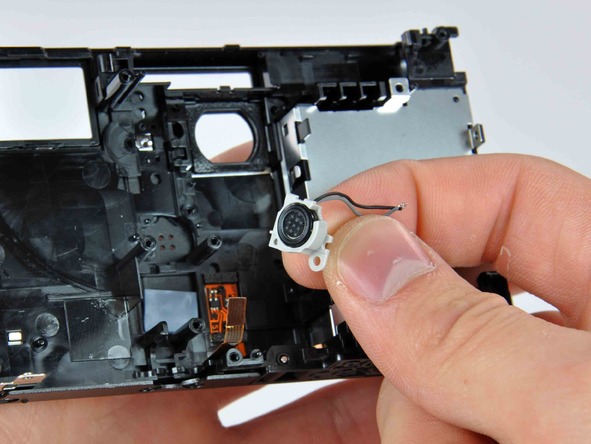

После снятия крышки снять фронтальный микрофон проще простого.

18.

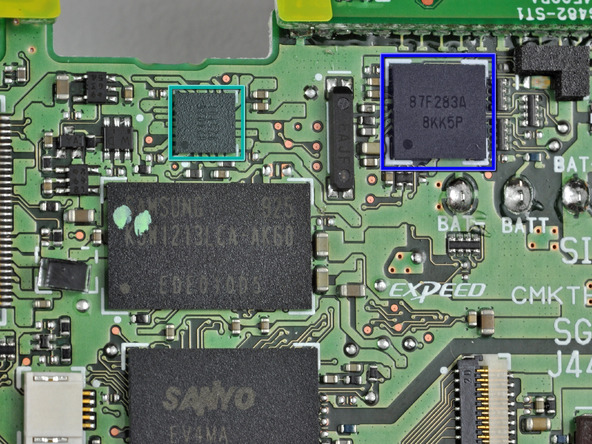

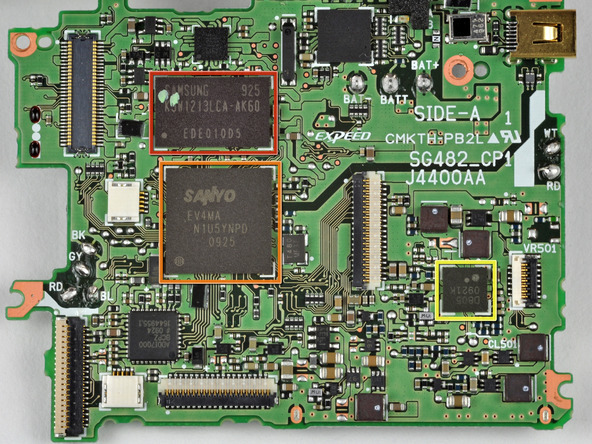

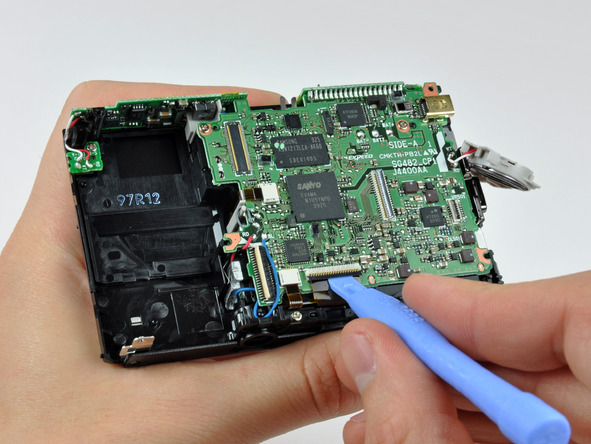

На фронтальной стороне материнской платы находятся микросхемы:

  • Samsung 925 K5W1213LCA-AK60 EDE010D5 (обведена красным)
  • Sanyo EV4MA N1U5YNPD 0925 (обведена оранжевым)
  • D805 0921K (обведена жёлтым)

  •  ADDI7000 BCPZ 0924 1644955.1 (обведена бирюзовым)
  • 87F283A 8KK5P (обведена синим)

19.

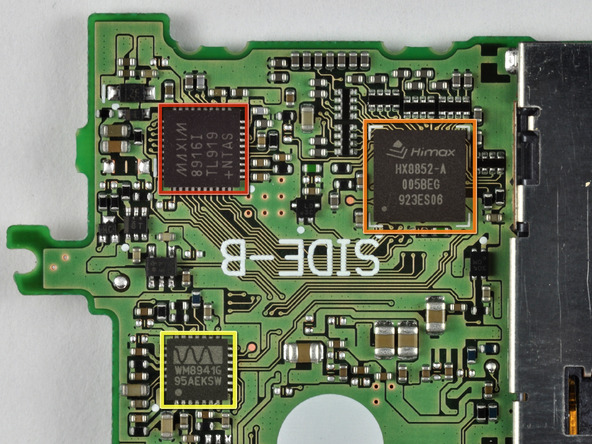

На обратной стороне материнской платы находятся микросхемы:

  • MAXIM 8916I TL919 +NTAS  (обведена красным)
  • Контроллер дисплея HIMAX HX8852-A 005BEG 923ES06 LCOS с интефейсом, отвечающим стандарту MIPI  (обведён оранжевым).
  • Моно-кодек Wolfson Microelectronics WM8941G 95AEKSW с приводом динамика и видеобуфером (обведён жёлтым).

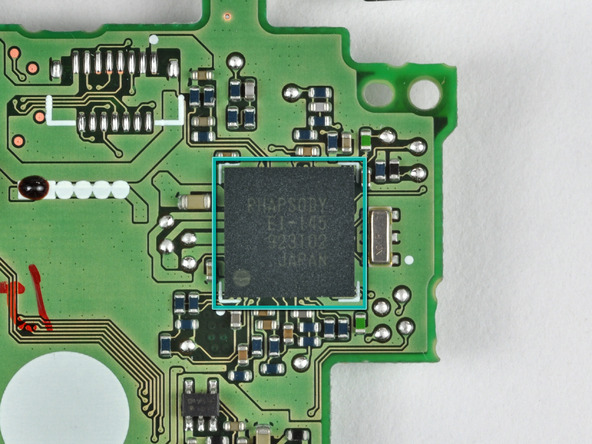

  •  RHAPSODY E1-145 923102 (обведена бирюзовым).

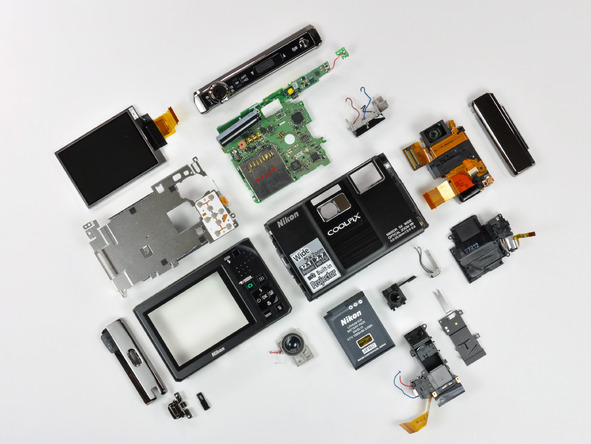

20.

Nikon Coolpix S1000pj разобран на части!
