Как разобрать ноутбук Acer Aspire 5738DG/5738DZG, Aspire 5542G/5542/5242, Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236

Разборка ноутбука Acer серии Aspire 5738DG/5738DZG, Aspire 5542G/5542/5242, Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236.



Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

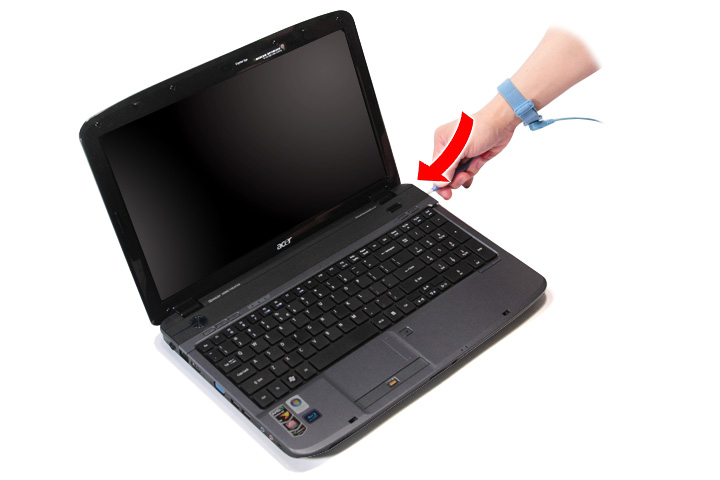

  • заземляющий браслет и электропроводящий коврик для защиты от электростатических разрядов
  • плоская отвертка
  • крестовая отвертка
  • шестигранная отвертка
  • пластмассовая плоская отвертка
  • пластмассовый пинцет

ПРИМЕЧАНИЕ: Шурупы для разных компонентов отличаются по размеру. Во время разборки кладите шурупы рядом с соответствующими компонентами, чтобы не перепутать их при сборке.

Прежде чем начать разборку, необходимо сделать следующее:

  • Сначала выключите питание системы и всех периферийных устройств.

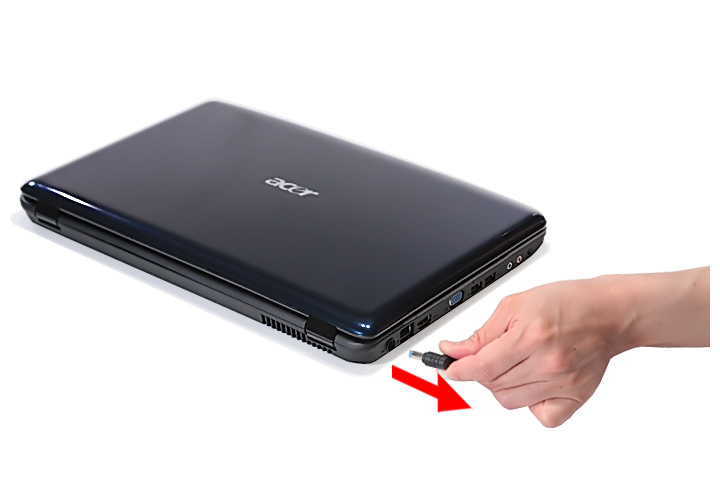

  • Отсоедините шнур блока питания от сети переменного тока и все кабели питания и сигнальные кабели системы.
  • Положите ноутбук на ровную поверхность.
  • Извлеките аккумулятор.

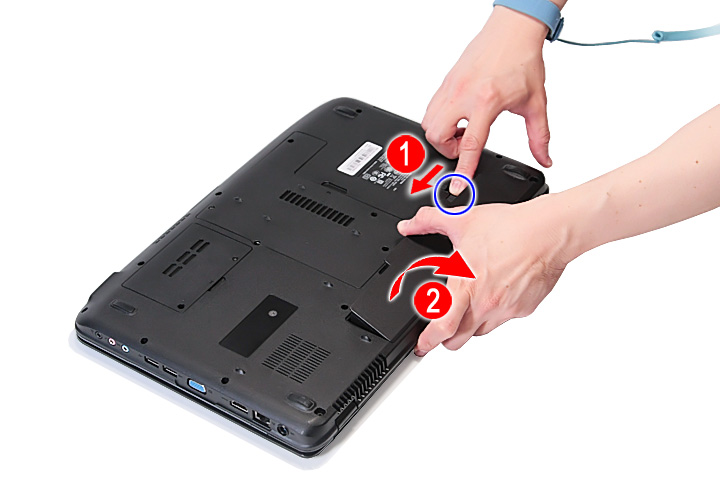

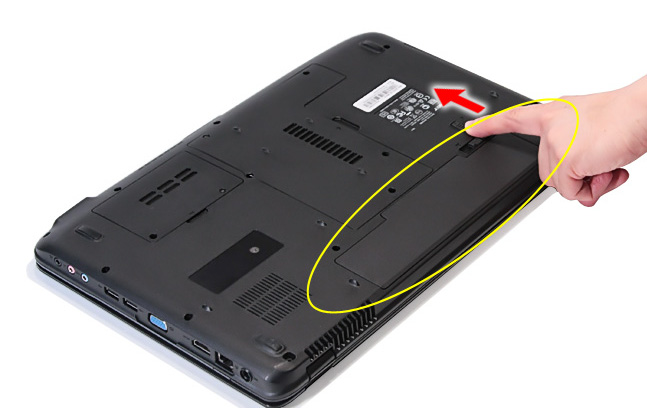

Итак, извлекаем аккумулятор. Переверните ноутбук. Сдвиньте защелку аккумуляторного отсека в открытое положение.

ПРИМЕЧАНИЕ: Аккумуляторный отсек обведен желтым на картинке выше. Пожалуйста, извлеките  аккумулятор и следуйте местным требованиям и правилам по утилизации.

Сдвиньте фиксатор аккумулятора в открытое положение, чтобы выдвинуть аккумуляторный отсек, затем снимите аккумуляторный отсек.

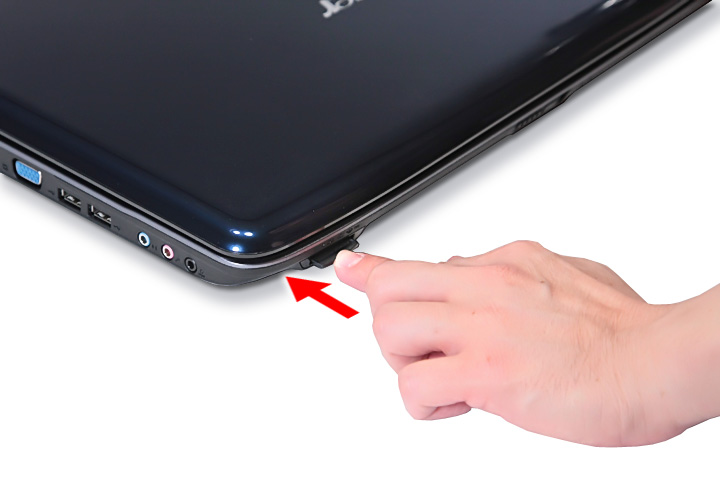

Нажмите на заглушку слота для карт памяти SD до конца, и она выдвинется.

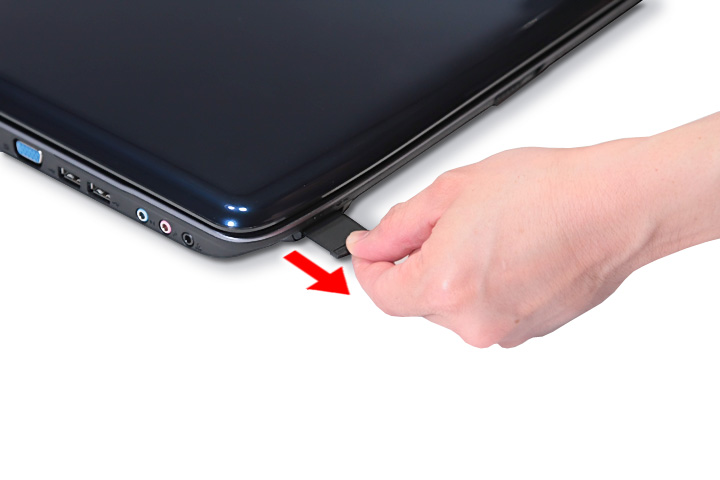

Возьмитесь за заглушку и вытащите ее из слота.

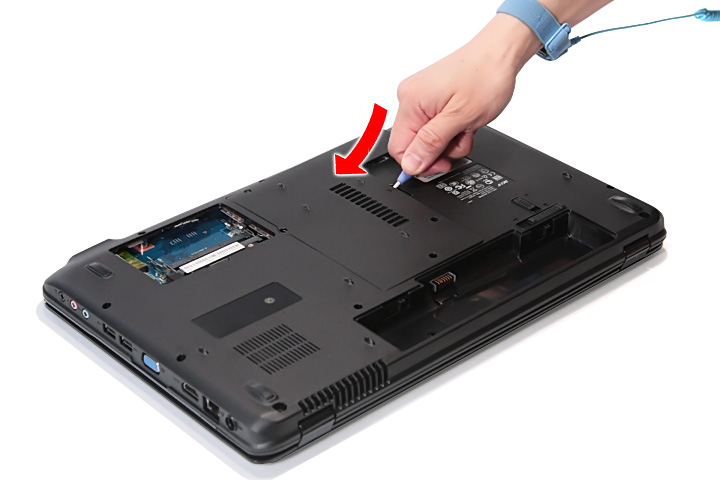

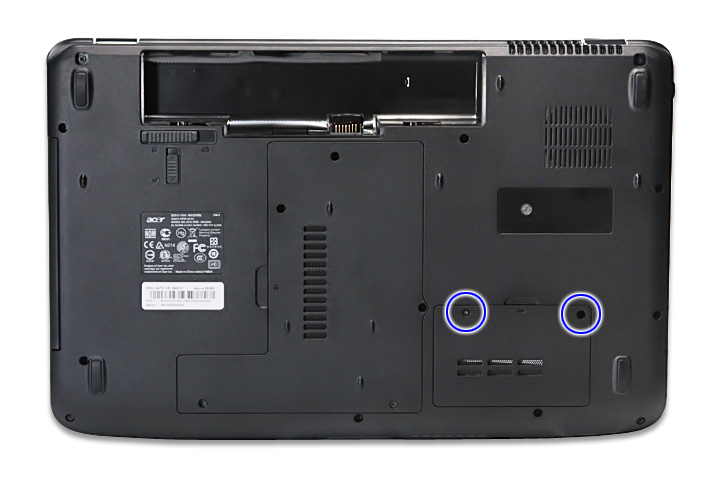

Выкрутите невыпадающий винт и винт крепления крышки отсека для модулей памяти.

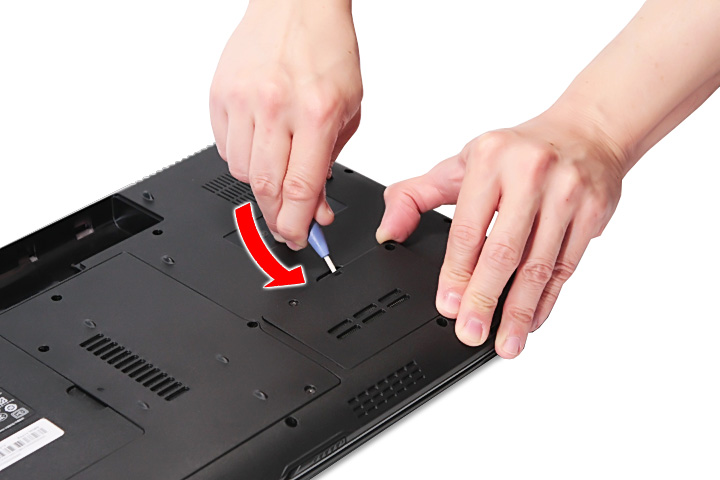

С помощью пластмассовой отвертки осторожно подденьте и откройте крышки отсека для модулей памяти.

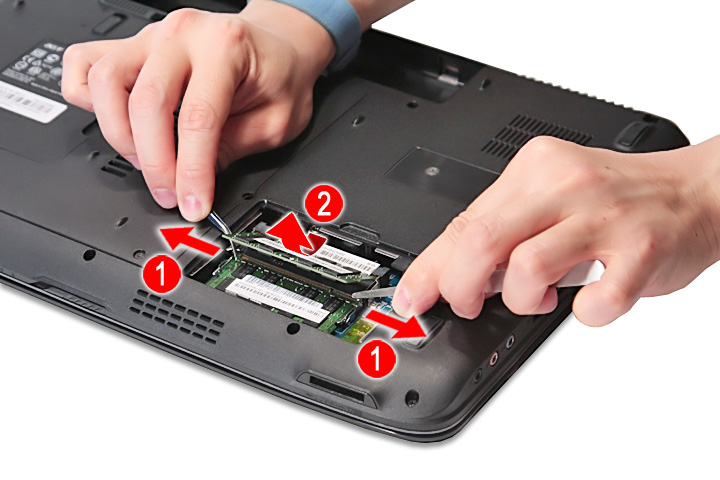

Отогните защелки с обеих сторон разъема DIMM, чтобы открепить модули памяти. Вытащите модули памяти DIMM.

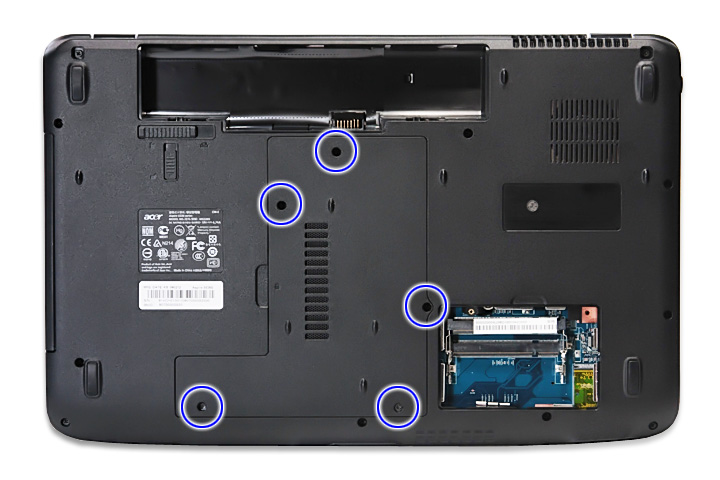

Выкрутите два невыпадающих винта и три винта крепления нижней крышки.

С помощью пластмассовой отвертки осторожно подденьте и откройте нижнюю крышку.

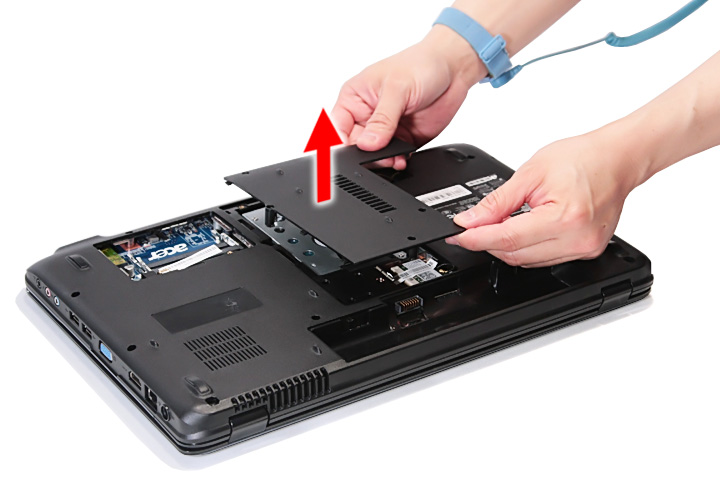

Снимите нижнюю крышку с нижней части корпуса.

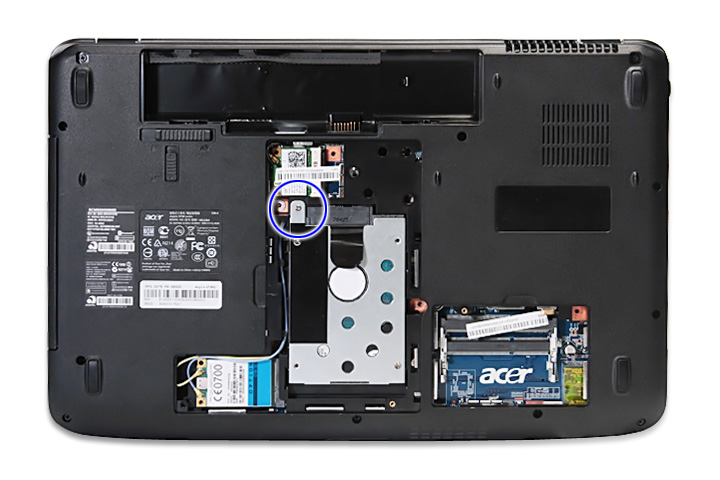

Выкрутите винт крепления модуля жесткого диска.

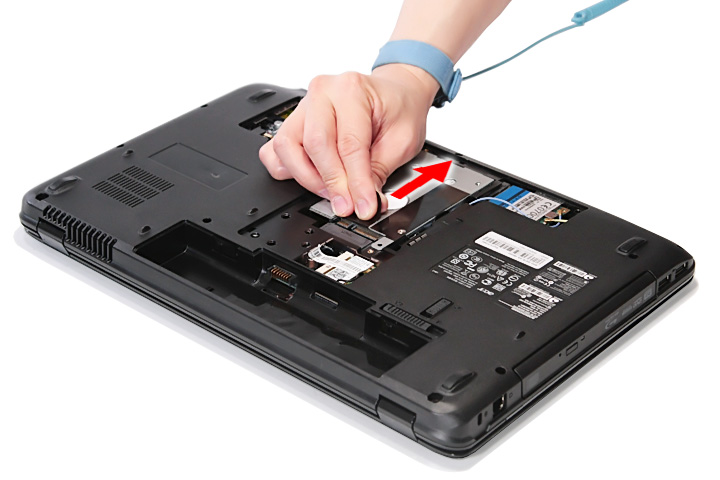

Выдвиньте модуль жесткого диска из разъема.

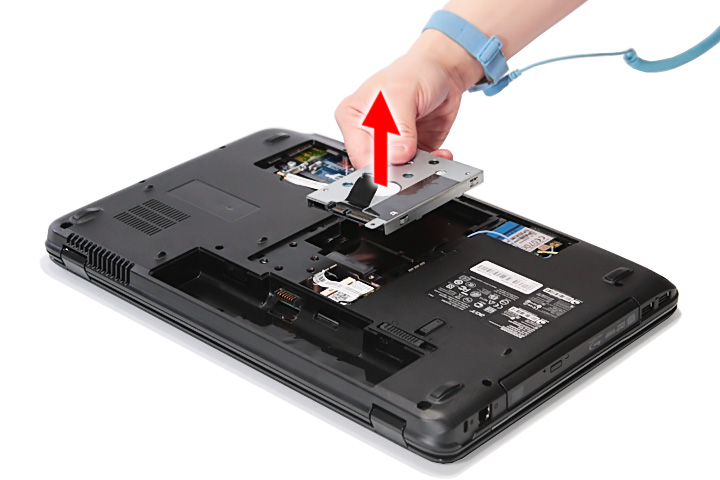

Поднимите модуль жесткого диска и вытащите его из HDD-отсека.

ПРИМЕЧАНИЕ: Чтобы не повредить устройство, не давите на него и не ставьте сверху тяжелые предметы.

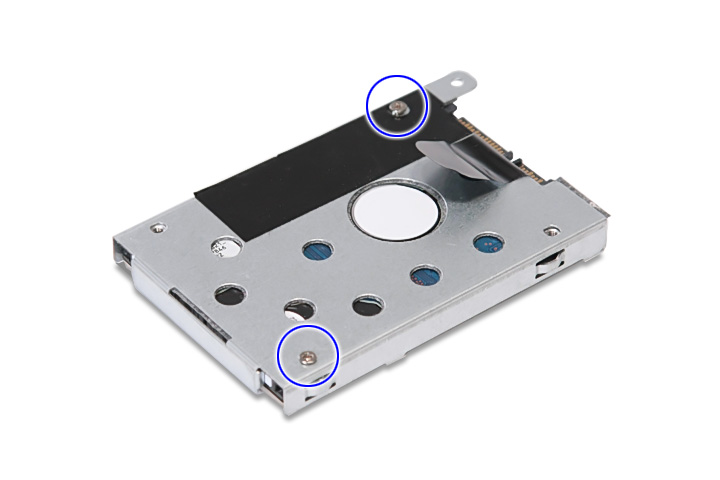

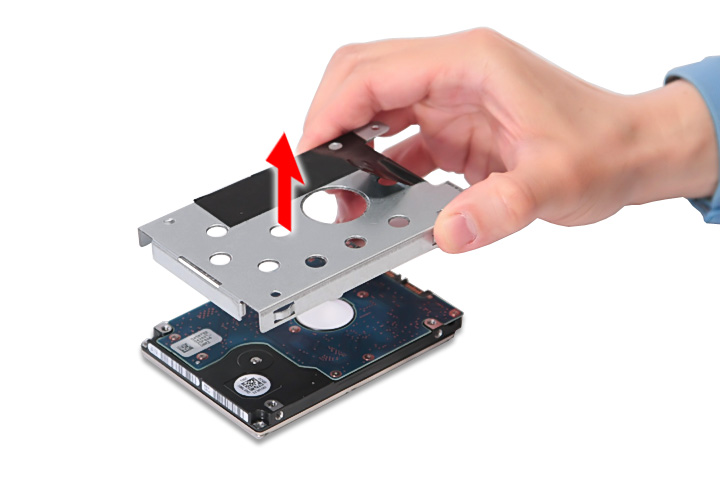

Выкрутите два шурупа крепления жесткого диска к держателю и вытащите жесткий диск из  держателя.

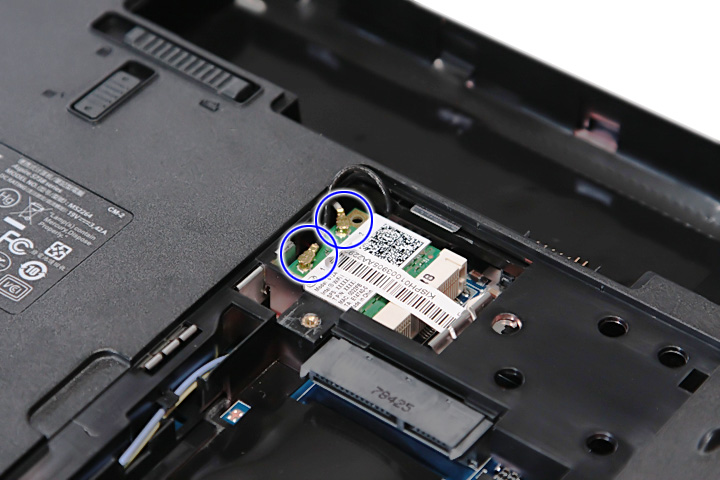

Теперь надо снять модули платы беспроводной локальной сети WLAN. Отсоедините черный антенный кабель от разъема #1 и белый антенный кабель от разъема #2 на коротком модуле беспроводной локальной сети.

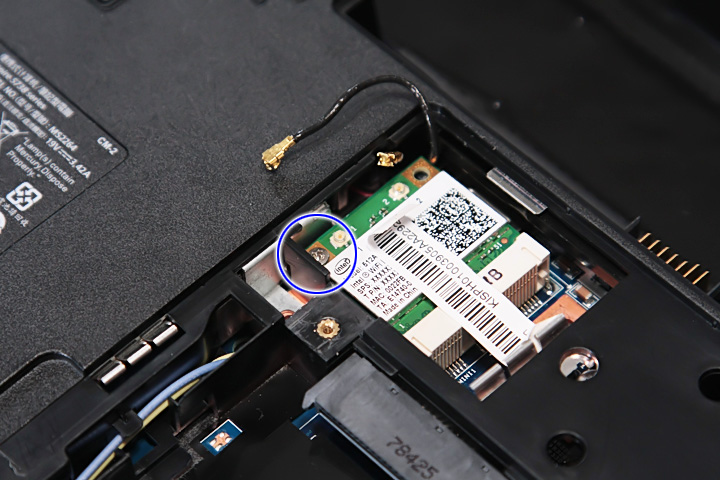

Выкрутите винт крепления короткого модуля беспроводной локальной сети к системе.

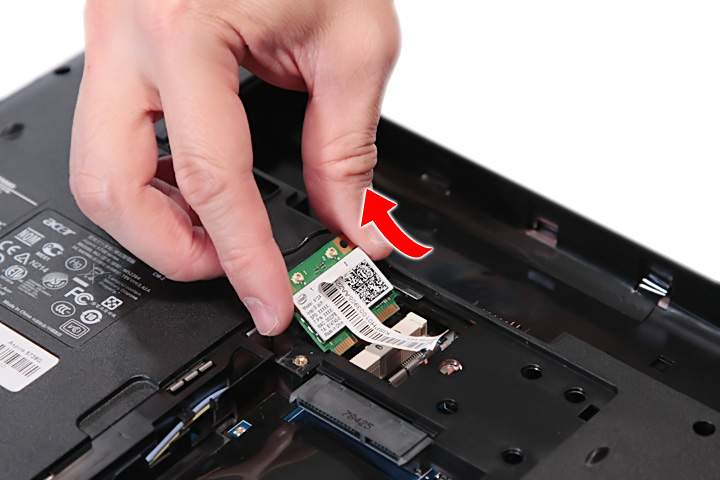

Вытащите короткий модуль беспроводной локальной сети из разъема WLAN.

ПРИМЕЧАНИЕ: Обратите внимание при сборке: прикрепляя антенну заново к плате WLAN, нужно аккуратно уложить кабели на место.

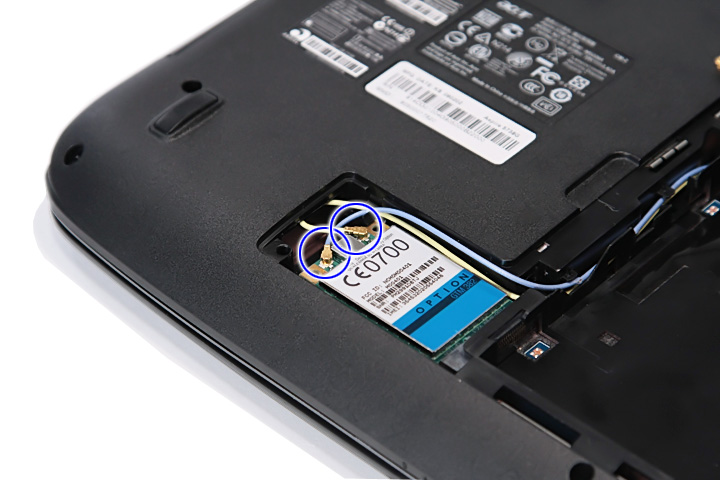

Отсоедините синий антенный кабель  от вспомогательного разъема и отсоедините желтый антенный кабель от главного разъема на плате WLAN (для моделей с поддержкой 3G).

ПРИМЕЧАНИЕ: Для моделей без поддержки 3G с модулем платы WLAN с 3 антенными кабелями.  Черный антенный кабель подключается к разъему#1, белый антенный кабель подключается  к разъему #2,  а серый антенный кабель подключается к разъему #3.

ПРИМЕЧАНИЕ: Для моделей без поддержки 3G с модулем платы WLAN с 2 антенными кабелями.  Черный антенный кабель подключается к разъему#2,  а серый антенный кабель подключается к разъему #3.

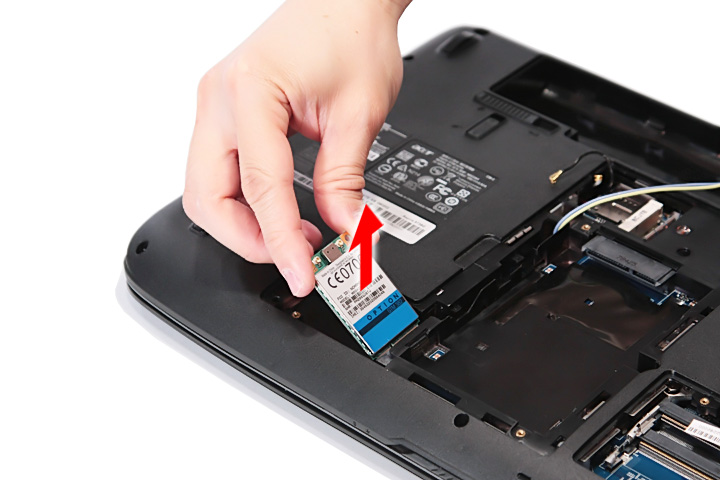

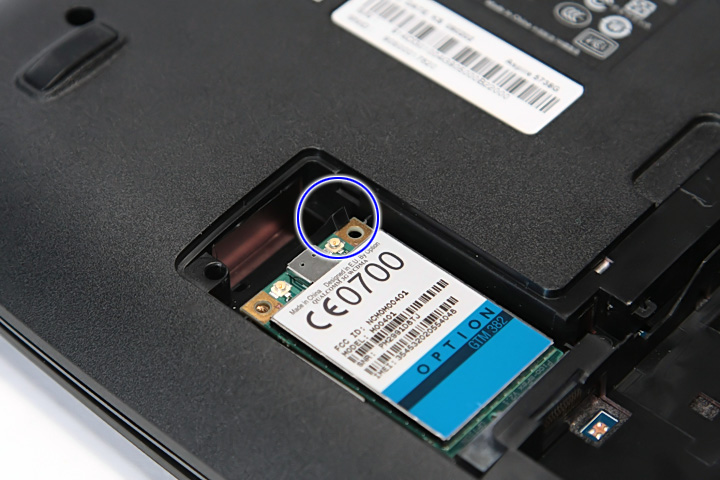

Нажмите на защелку, чтобы извлечь плату WLAN, и вытащите плату WLAN из разъема.

ПРИМЕЧАНИЕ: Обратите внимание при сборке: прикрепляя антенну заново к плате WLAN, нужно аккуратно уложить кабели на место.

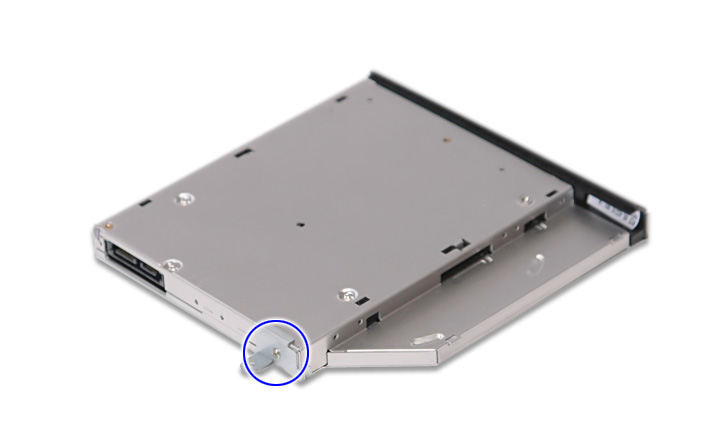

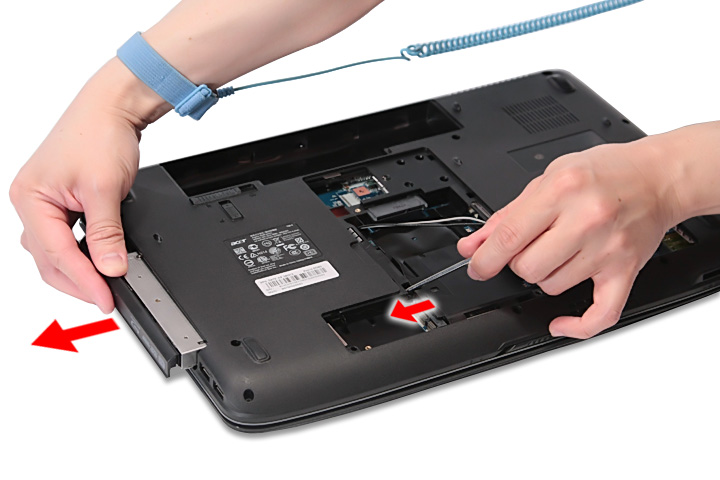

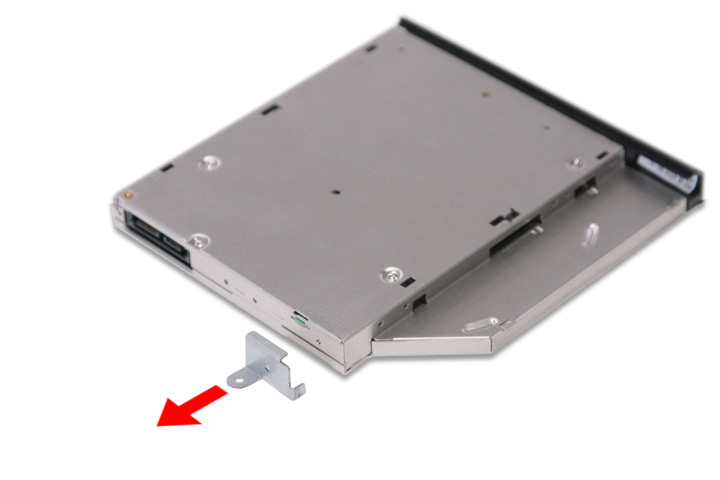

С помощью отвертки выдвиньте лоток держателя модуля оптического привода. Осторожно вытащите модуль оптического привода из отсека оптического привода.

С помощью пластмассовой отвертки подденьте сбоку накладку над клавиатурой.

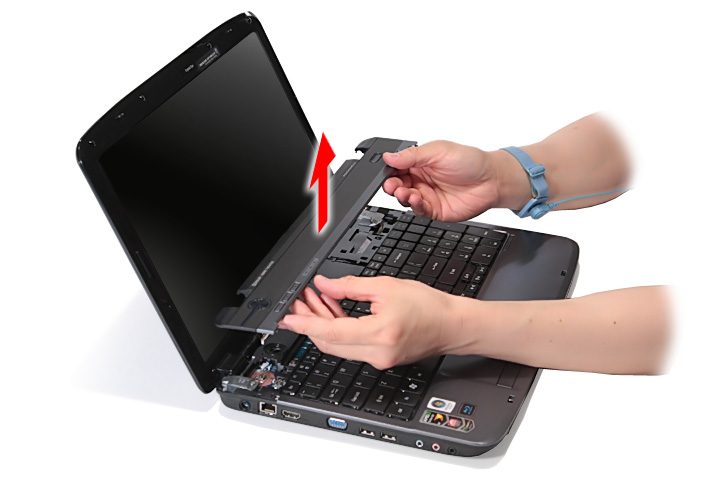

Осторожно открепите накладку над клавиатурой от защелок.

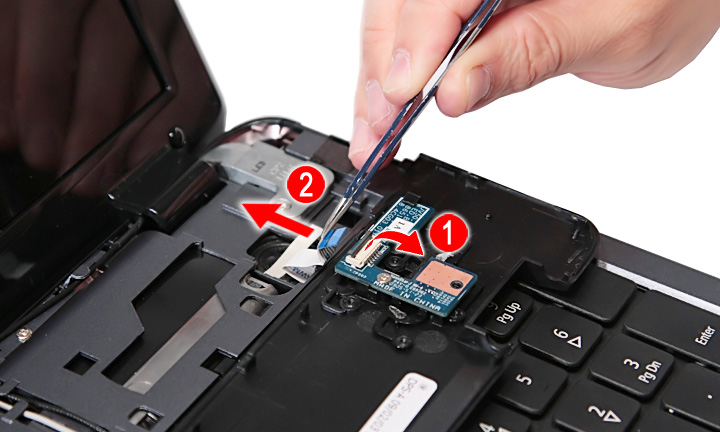

Отсоедините шлейф от платы кнопки громкости, расположенной на накладке.

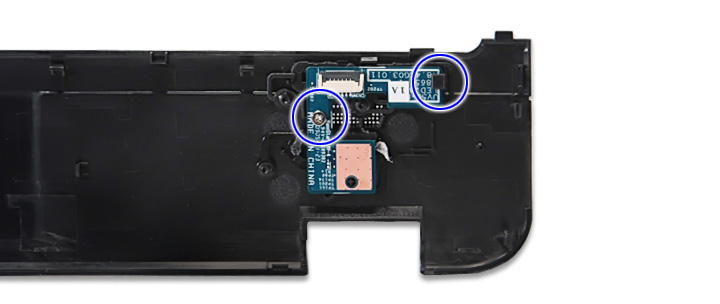

Выкрутите шуруп из платы кнопки громкости и открепите плату от защелки.

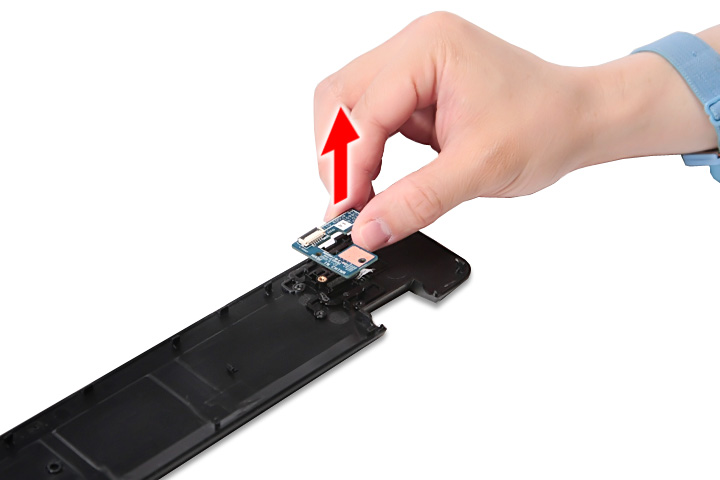

Отсоедините плату кнопки громкости от накладки над клавиатурой.

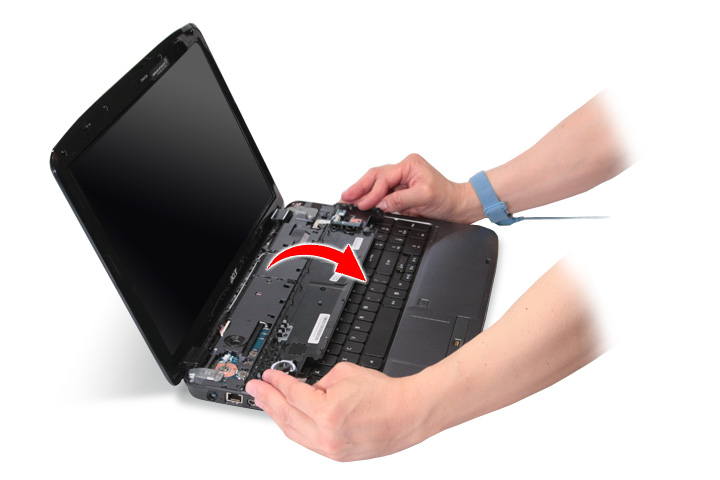

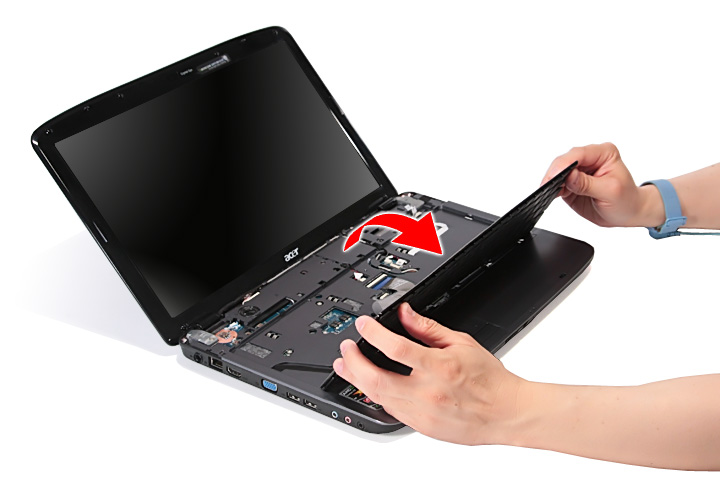

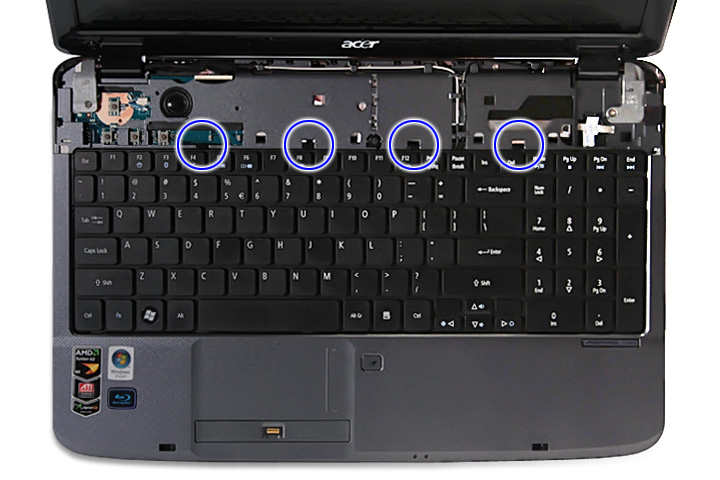

Осторожно выдвиньте клавиатуру из защелок, поднимите и переверните в сторону тачпада.

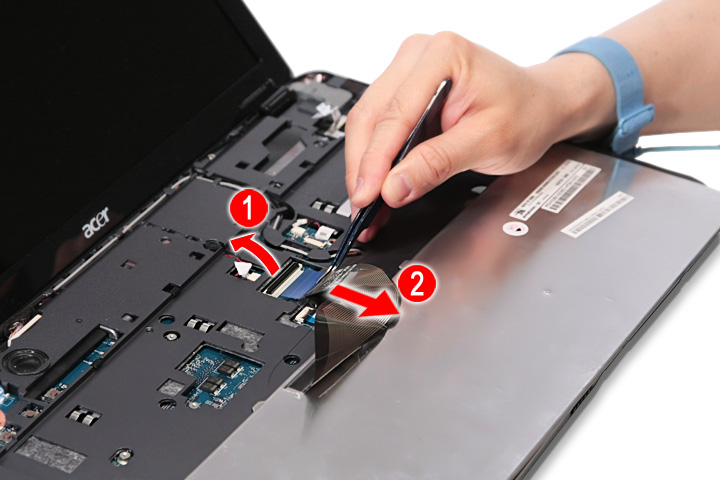

Затем отсоедините шлейф клавиатуры от материнской платы и снимите клавиатуру.

Теперь надо снять модуль ЖК-монитора. Открепите защелки антенных кабелей.

Для моделей с поддержкой 3G

Для моделей без поддержки 3G

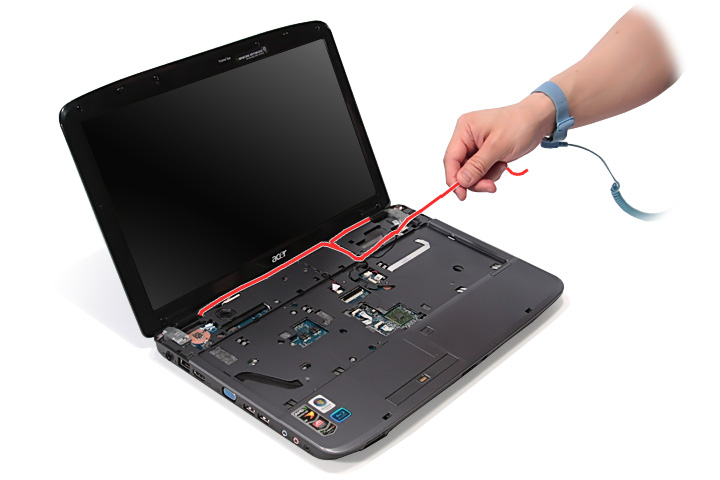

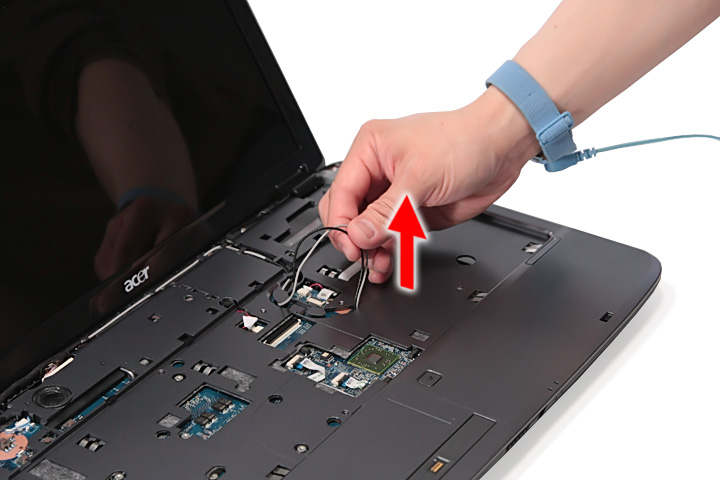

Осторожно вытащите кабели беспроводной антенны через отверстие(я).

Открепите защелки антенных кабелей.

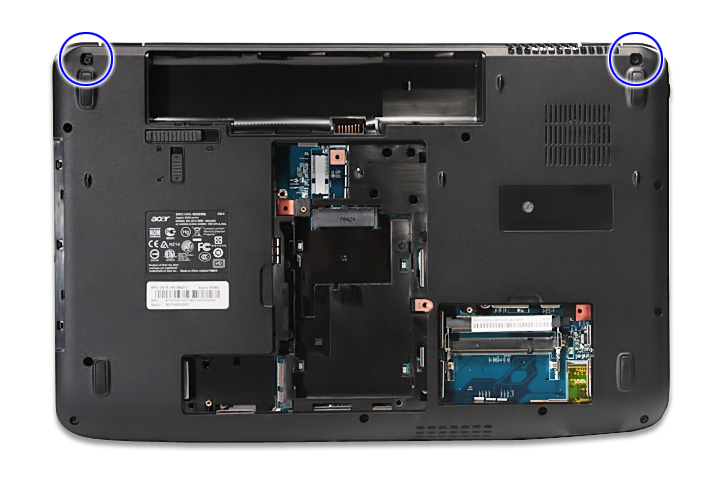

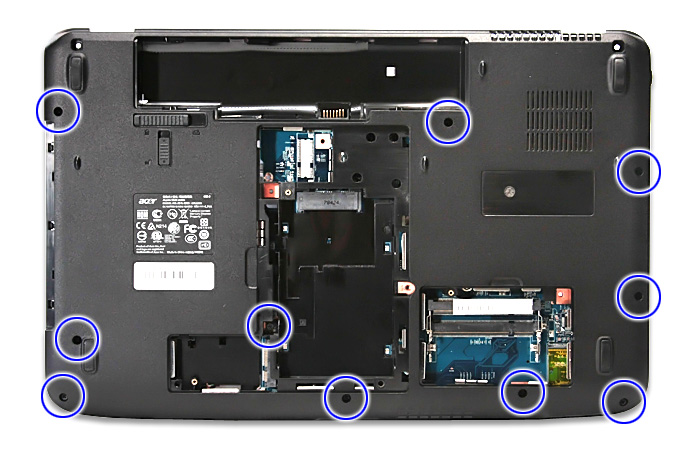

Переверните ноутбук и выкрутите два шурупа снизу левой и правой петель.

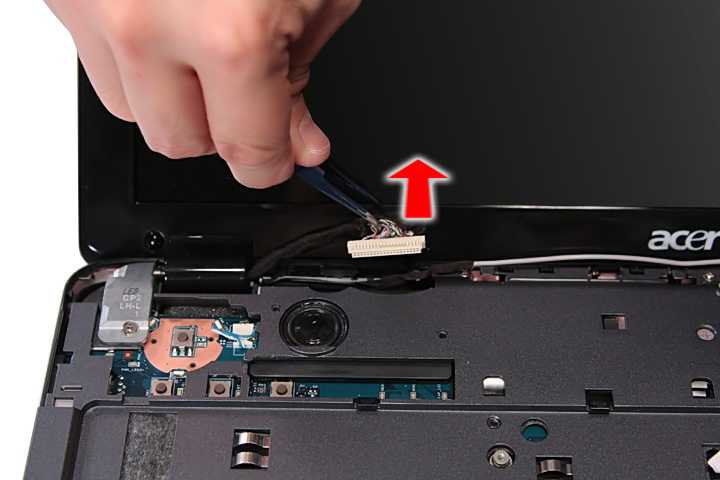

Отсоедините кабель ЖК-монитора от разъема на материнской плате.

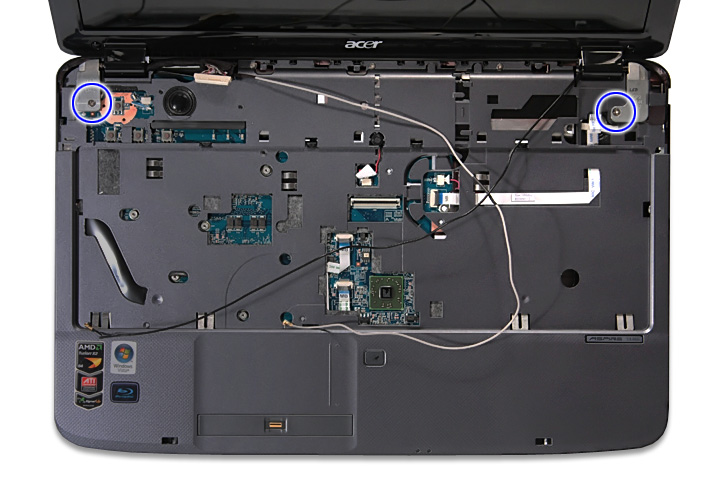

Выкрутите два шурупа левой и правой петель модуля ЖК-монитора.

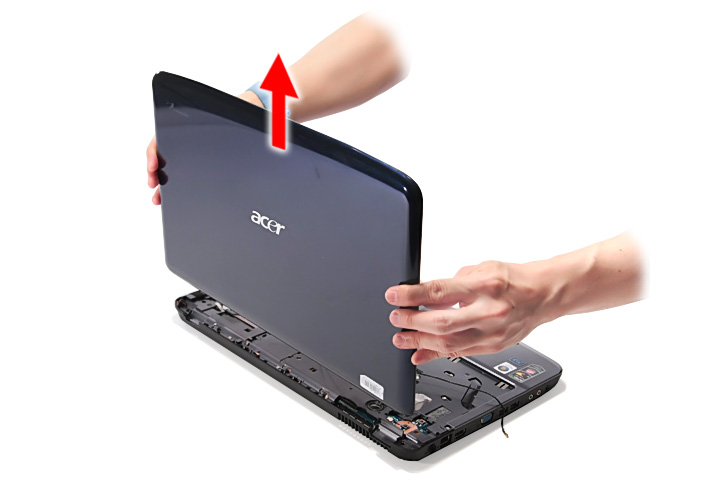

Осторожно снимите модуль ЖК-монитора с устройства.

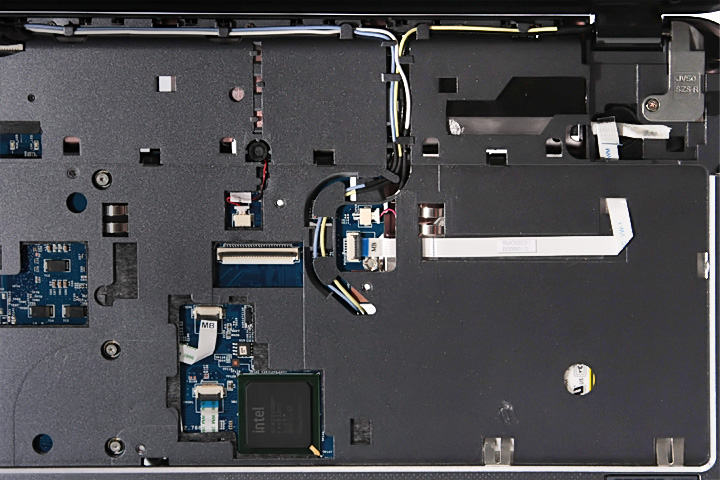

Теперь надо разобрать корпус ноутбука на верхнюю и нижнюю часть.

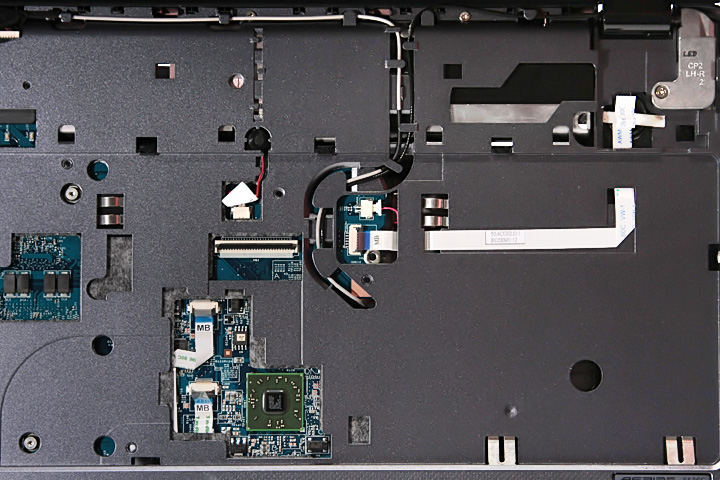

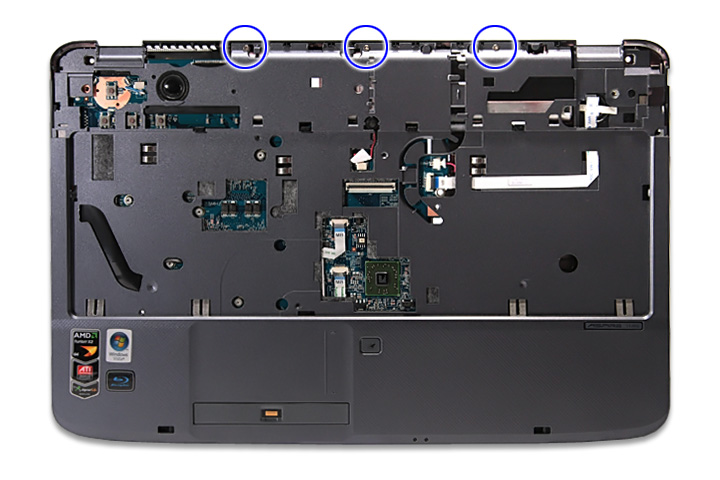

Выкрутите три шурупа крепления накладки над клавиатурой, расположенных на задней панели.

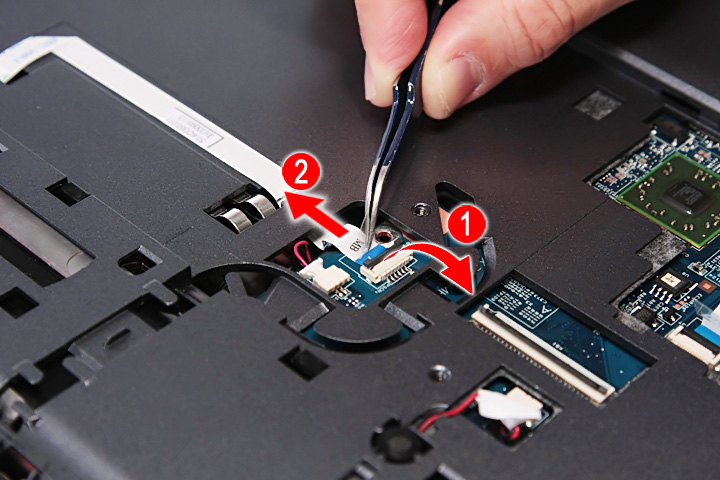

Откройте защелку и отсоедините шлейф платы кнопки громкости от разъема на материнской плате

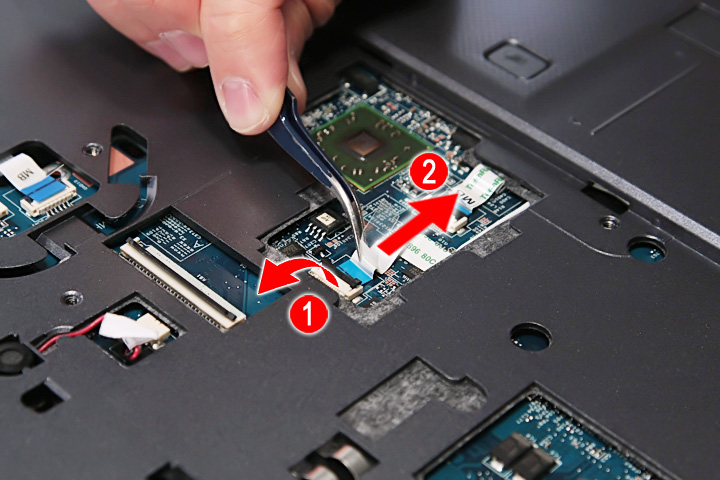

Откройте защелку и отсоедините шлейф тачпада от разъема TPCN1 на материнской плате.

Откройте защелку и отсоедините кабель устройства считывания отпечатков пальцев от разъема FPCN1 на материнской плате.

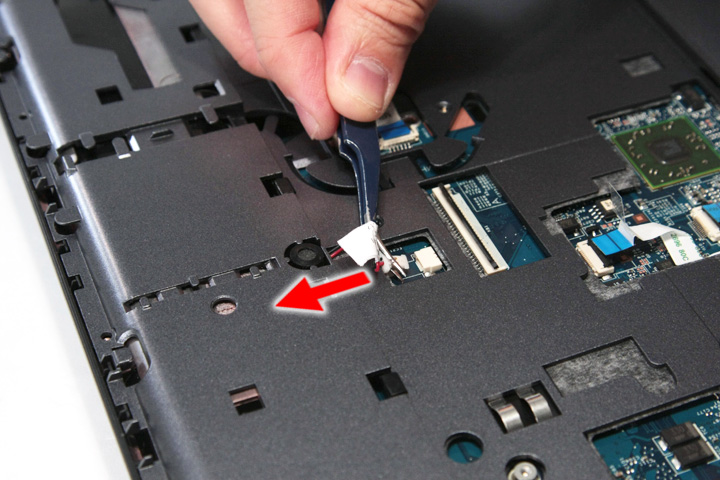

Отсоедините кабель динамика от разъема на материнской плате.

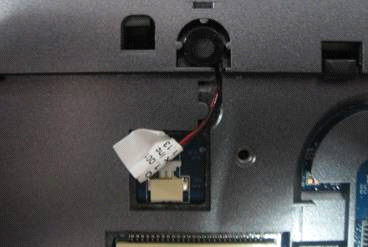

Отсоедините разъем микрофона от материнской платы и снимите микрофон.

Выкрутите 10 шурупов крепления нижней части корпуса к верхней.

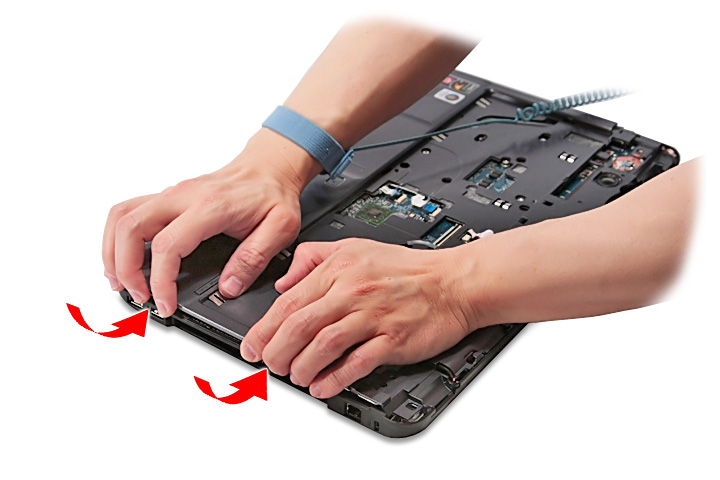

Осторожно открепите верхнюю часть корпуса от нижней.

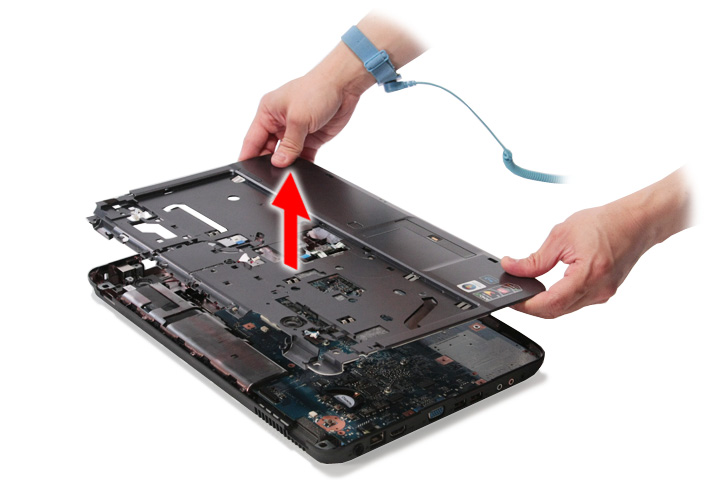

Снимите верхнюю часть корпуса.

Отсоедините шлейф устройства считывания отпечатков пальцев от платы устройства считывания отпечатков пальцев.

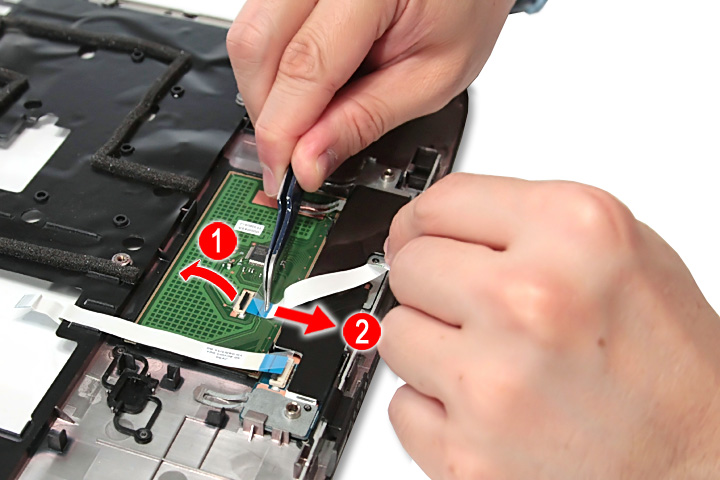

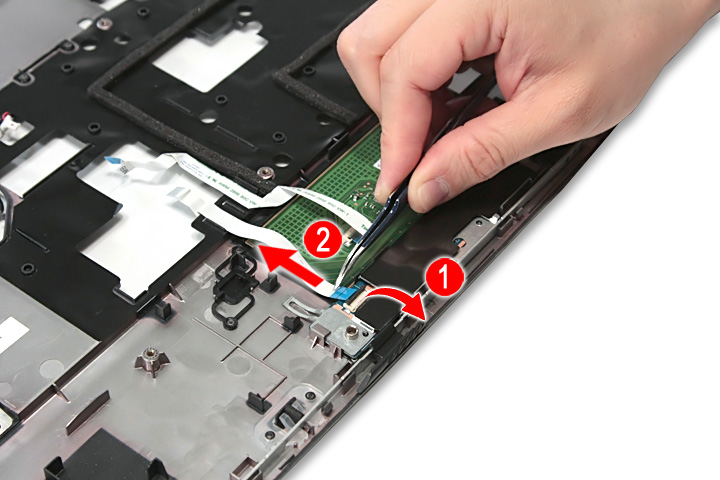

Поднимите фиксатор и отсоедините шлейф тачпада от платы тачпада.

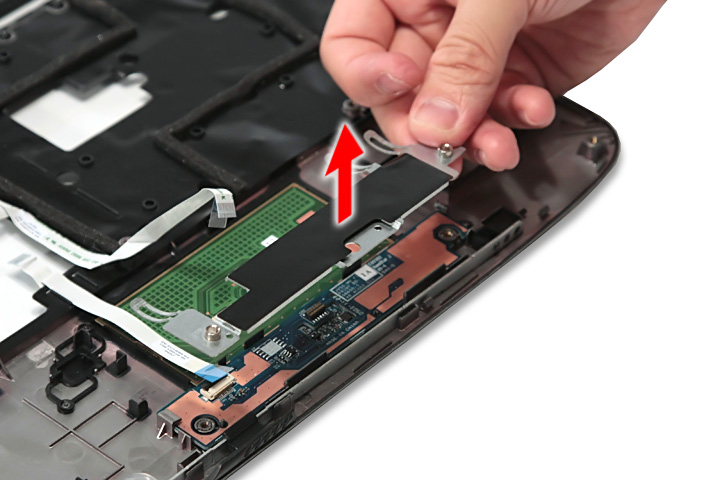

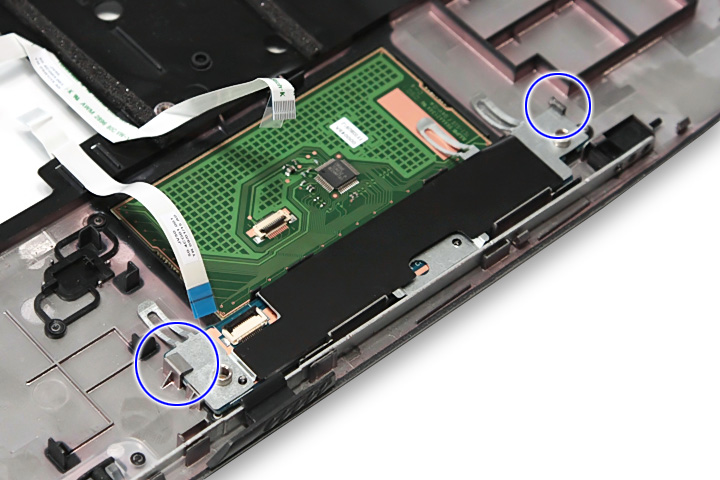

Открепите металлический держатель устройства считывания отпечатков пальцев от защелок и снимите его с верхней части корпуса.

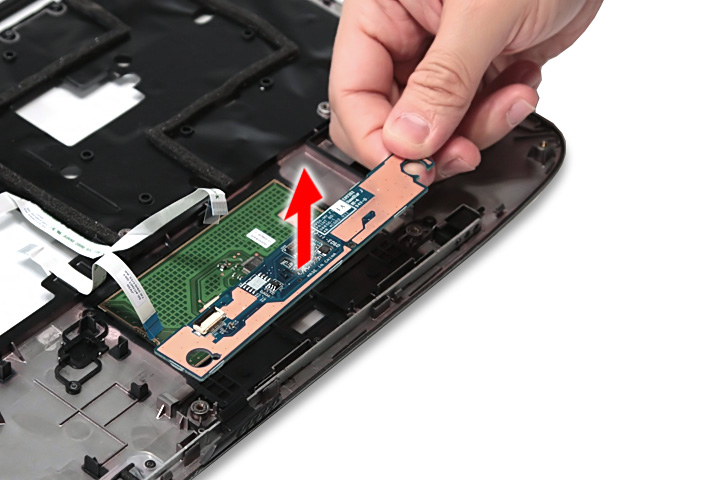

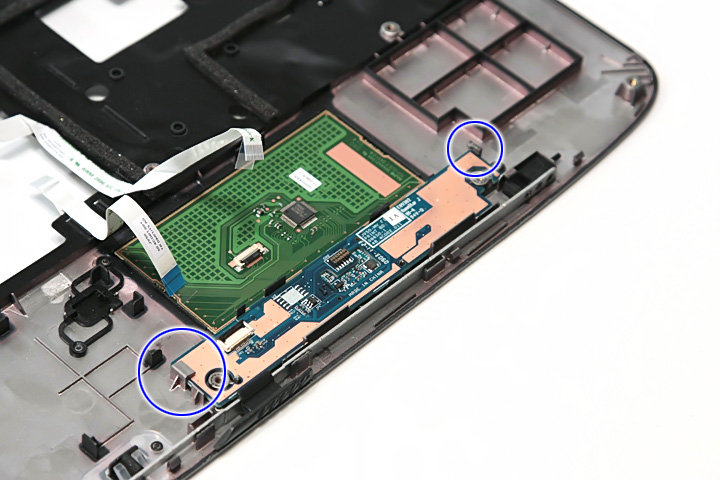

Открепите плату устройства считывания отпечатков пальцев от защелок и снимите ее с верхней части корпуса.

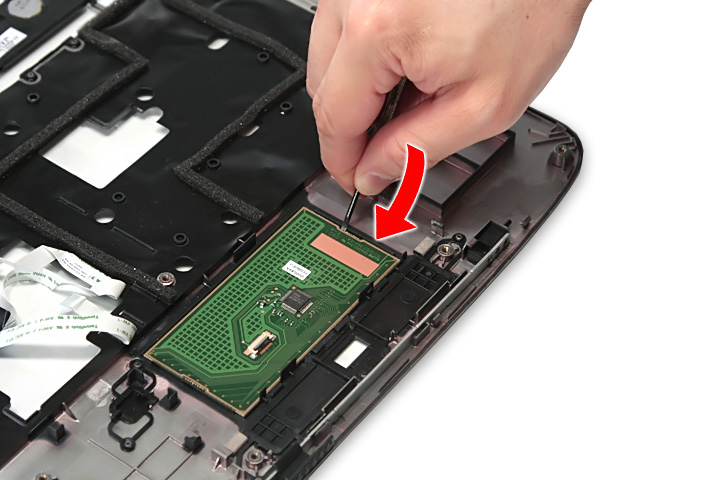

Подденьте плату тачпада, чтобы открепить ее.

ВНИМАНИЕ! Плата тачпада приклеена к верхней части корпуса, снимайте ее только в случае неисправности.

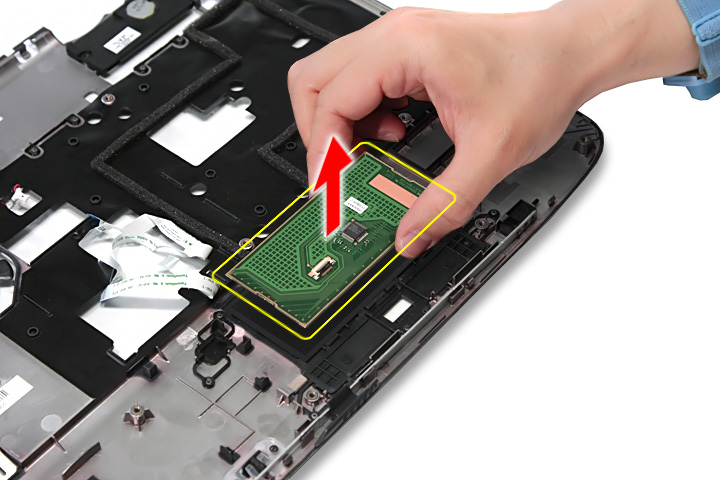

Снимите плату тачпада с верхней части корпуса.

ПРИМЕЧАНИЕ: Печатная плата тачпада >10 см? обведена желтым прямоугольником на картинке выше.  Пожалуйста, извлеките печатные платы и следуйте местным требованиям и правилам по утилизации.

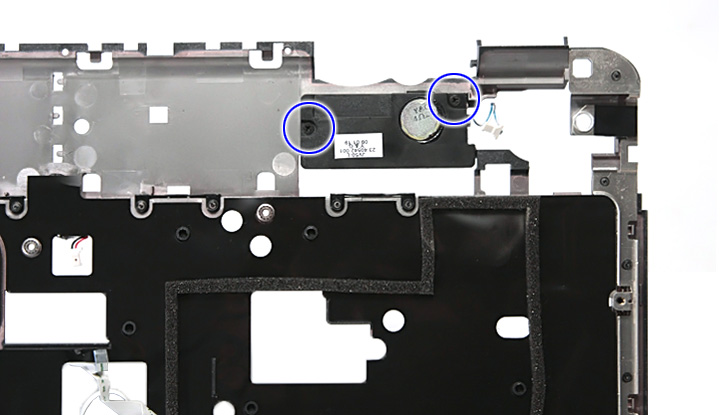

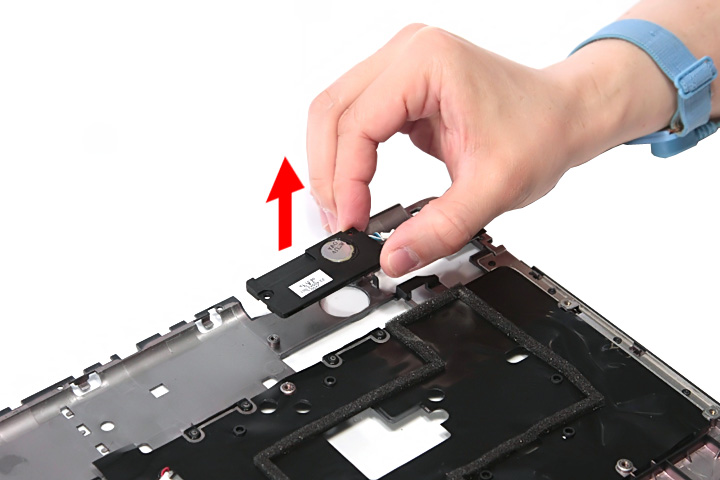

Выкрутите два винта крепления модуля левого динамика и снимите его с верхней части корпуса.

Снимите модуль левого динамика.

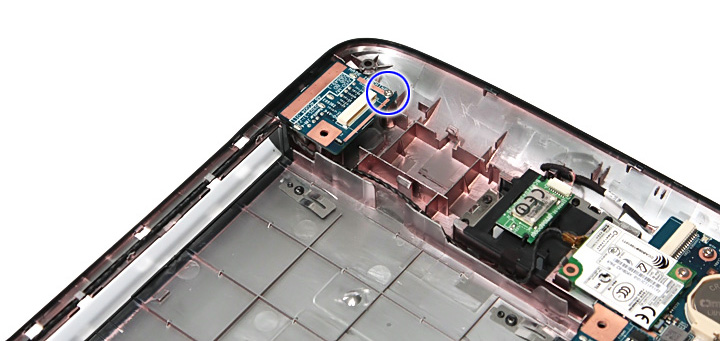

Отсоедините кабели от модуля платы USB.

Выкрутите винт крепления модуля платы USB к нижней части корпуса.

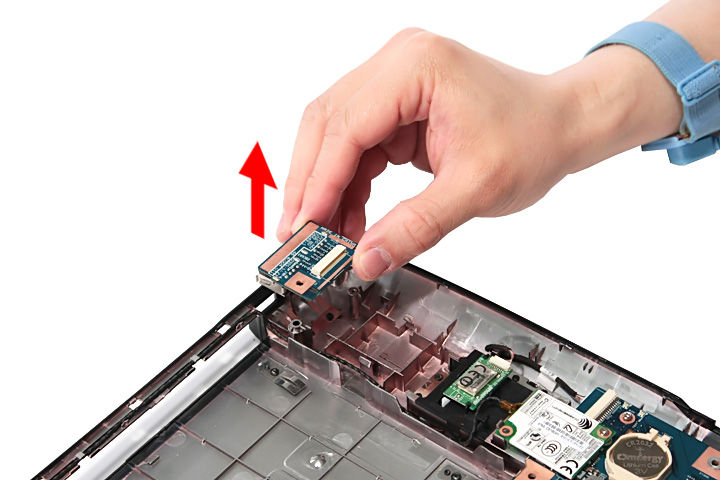

Снимите плату USB с нижней части корпуса.

Отсоедините кабель модема от материнской платы.

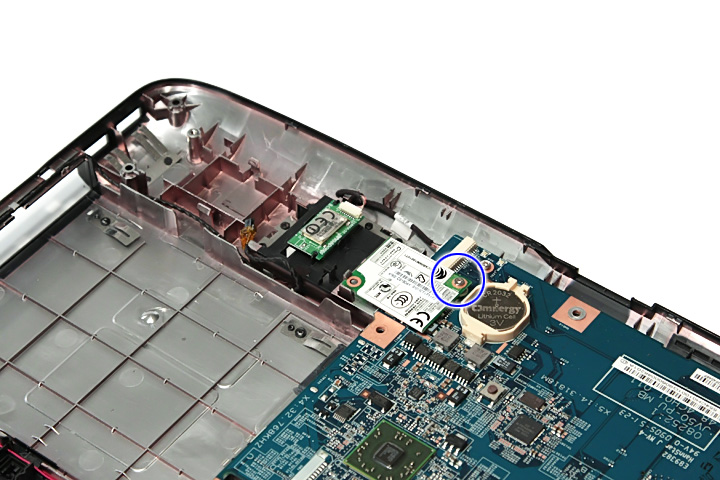

Выкрутите винт крепления модуля платы модема к нижней части корпуса.

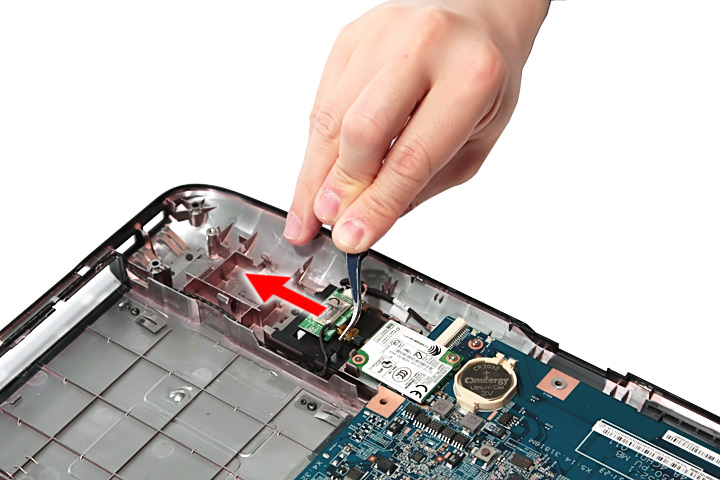

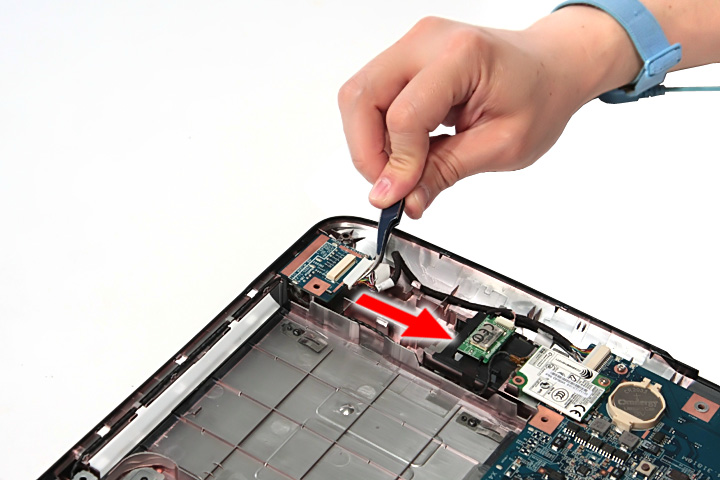

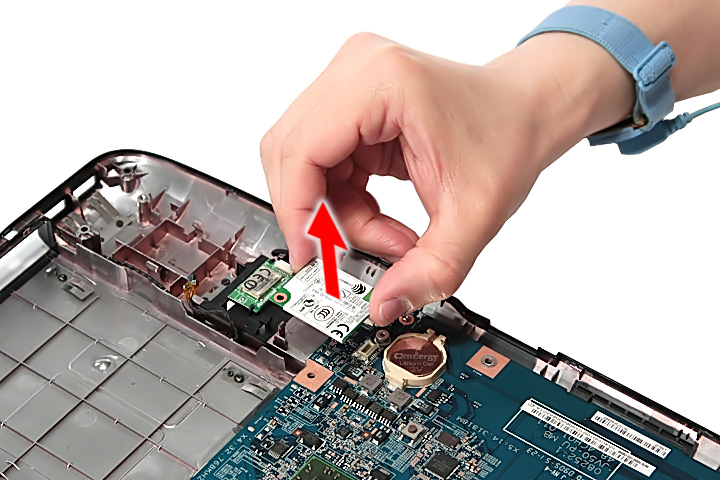

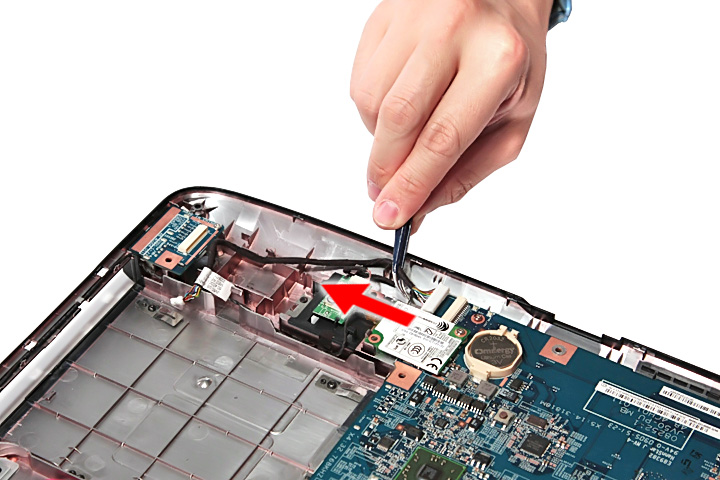

Открепите модуль платы модема от защелки и снимите его с нижней части корпуса.

Отсоедините кабель Bluetooth от разъема на материнской плате.

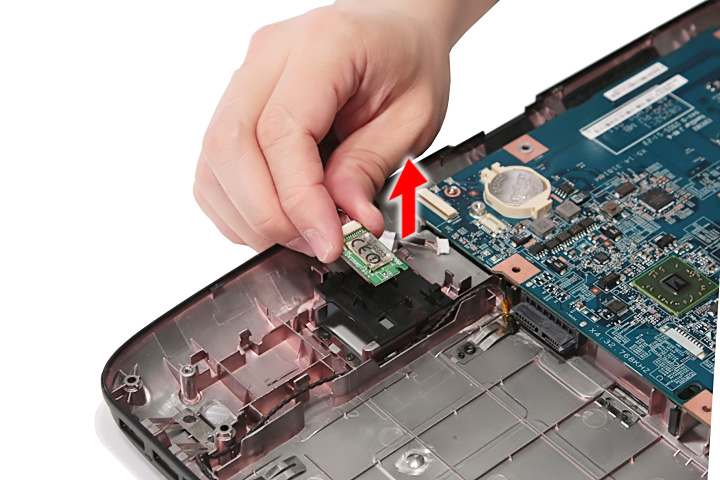

Снимите модуль Bluetooth.

ПРИМЕЧАНИЕ: Будьте осторожны, снимая модуль Bluetooth – он приклеен.

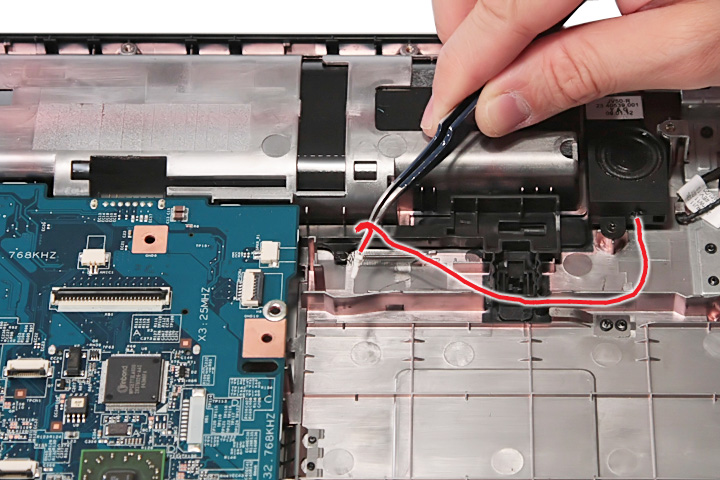

Открепите защелки кабелей правого динамика.

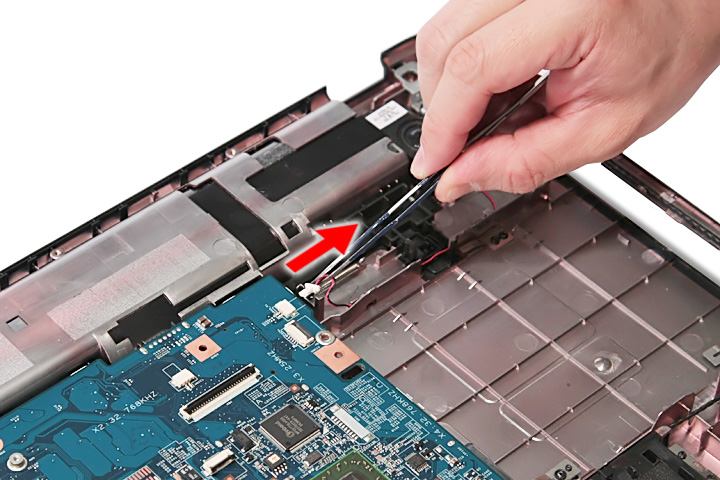

Отсоедините кабель динамика от разъема на материнской плате.

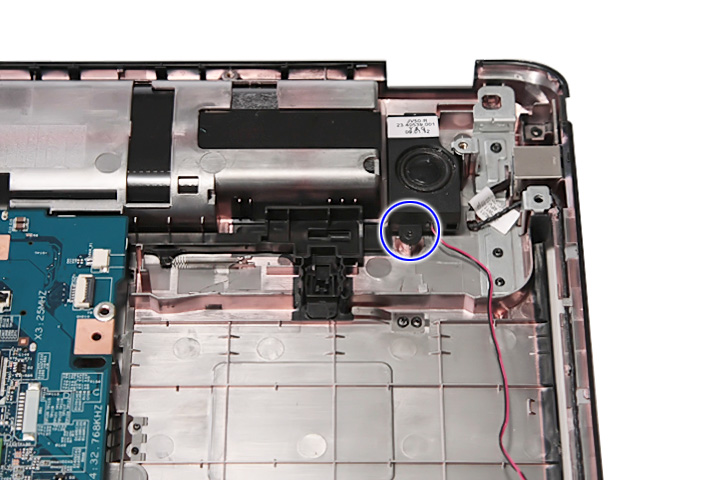

Выкрутите винт крепления модуля динамика и снимите его с нижней части корпуса.

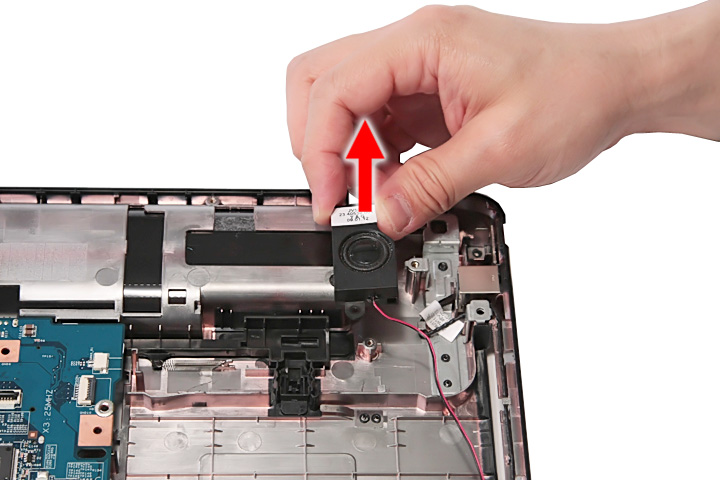

Снимите модуль правого динамика.

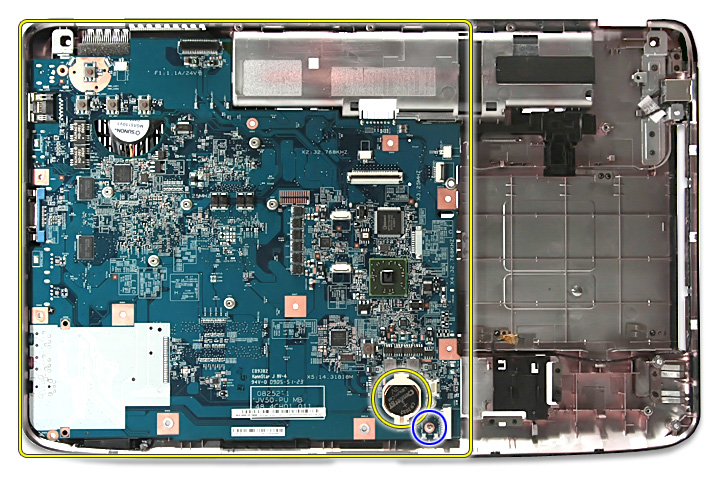

Выкрутите винт крепления материнской платы.

ПРИМЕЧАНИЕ: Батарея энергонезависимой памяти (CMOS)/микросхемы часов обведена желтым кружком на картинке выше. Пожалуйста, извлеките батарею и следуйте местным требованиям и правилам по утилизации.

ПРИМЕЧАНИЕ: Печатные платы >10 см? обведены желтым прямоугольником на картинке выше. Пожалуйста, извлеките печатные платы и следуйте местным требованиям и правилам по утилизации.

Аккуратно отделите материнскую плату от нижней части корпуса.

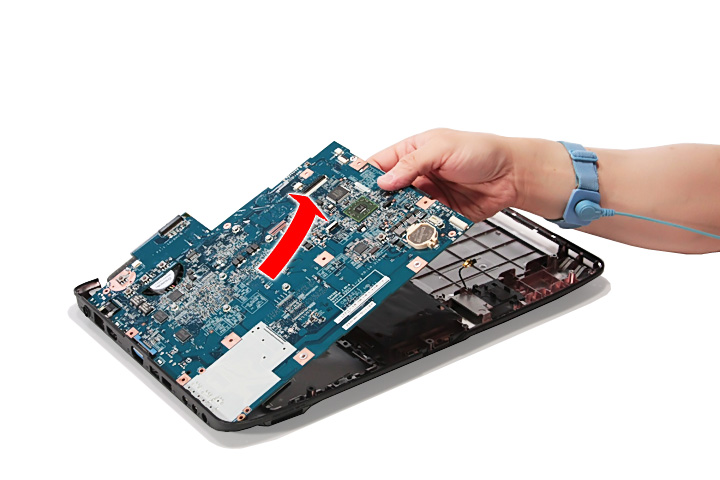

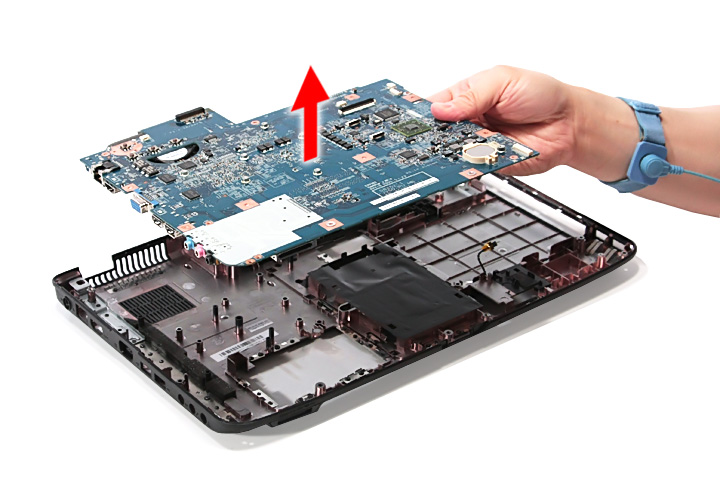

Осторожно снимите материнскую плату.

Теперь снимем модуль радиатора.

ПРИМЕЧАНИЕ: Есть две версии модулей радиатора. В этом разделе мы будем рассматривать модуль для моделей ноутбуков с дискретной графикой.

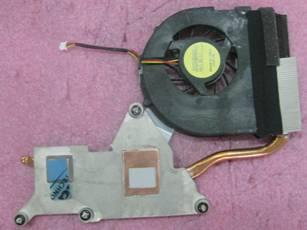

Радиатор для моделей со встроенной графикой с архитектурой объединенной памяти (UMA) выглядит так:

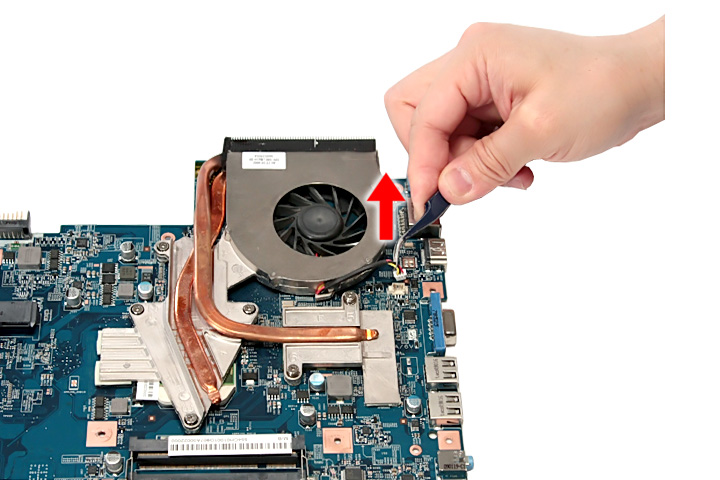

Отсоедините разъем радиатора от материнской платы.

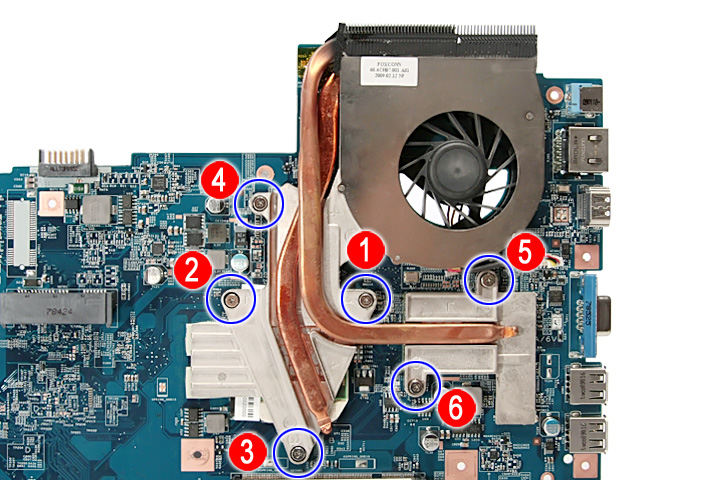

Выкрутите 6 винтов крепления модуля радиатора в порядке, указанном на картинке.

ПРИМЕЧАНИЕ: Модели с дискретной графикой могут поставляться с видеокартами NVdia или ATI.

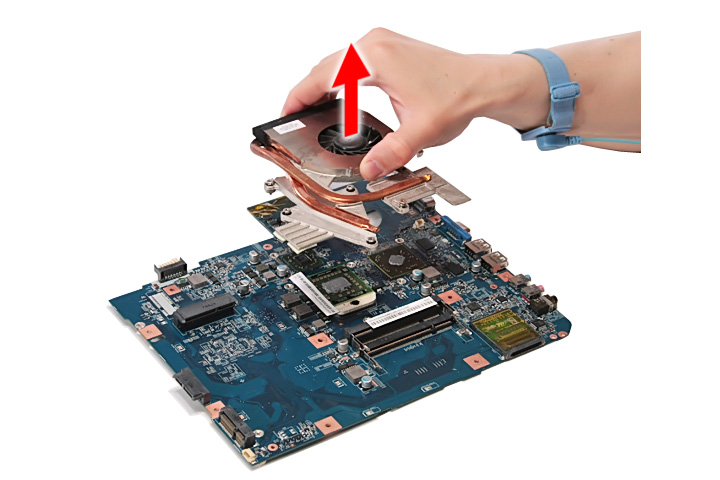

Осторожно снимите модуль радиатора.

Снимаем центральный процессор.

ПРИМЕЧАНИЕ: В моделях могут использоваться центральные процессоры Intel® или AMD®, но порядок их разборки один и тот же.

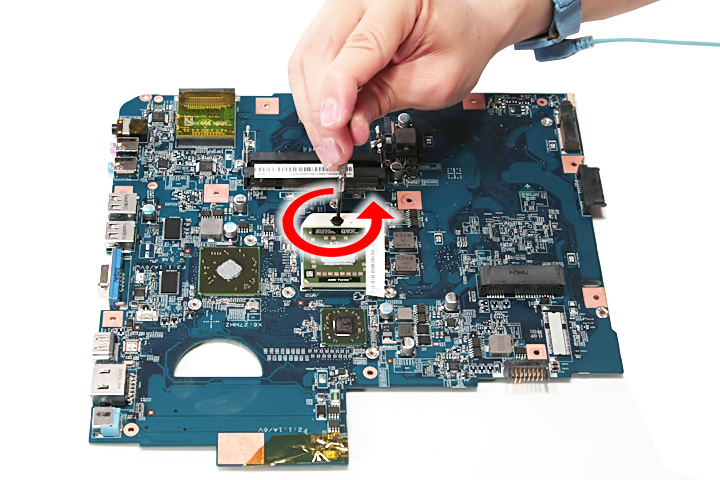

С помощью плоской отвертки поверните защелку разъема центрального процессора против часовой стрелки, чтобы открепить процессор.

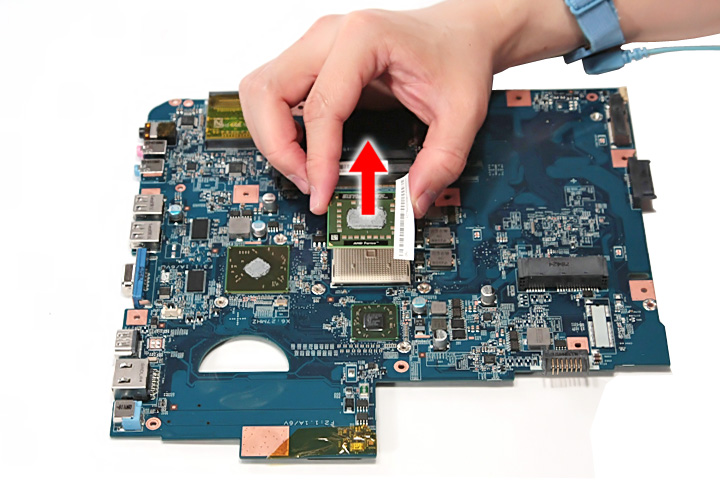

Осторожно извлеките процессор.

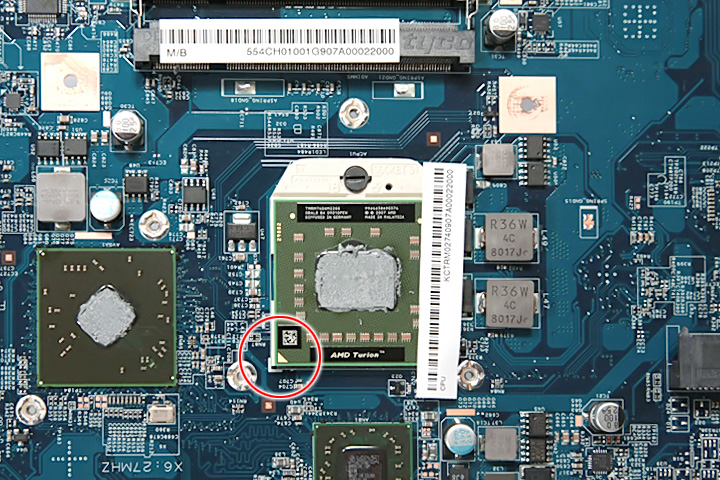

ПРИМЕЧАНИЕ: Обратите внимание при установке процессора обратно: PIN 1 располагаем в том углу, как показано на картинке.

Снимите 4 заглушки винтов сверху и снизу рамки ЖК-экрана.

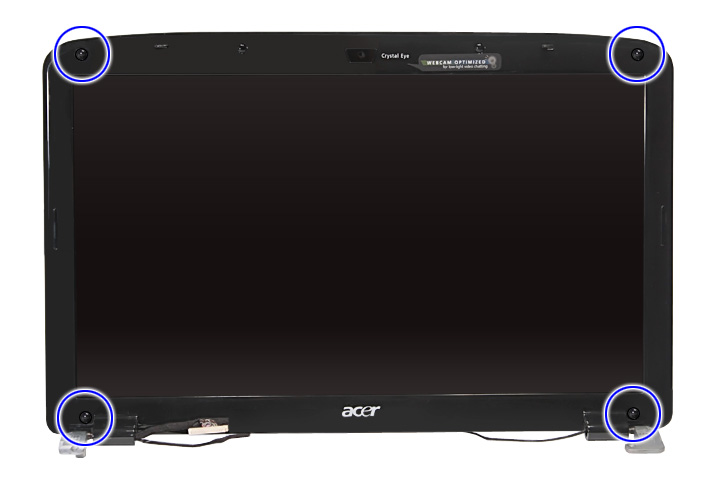

Выкрутите 4 винта на модуле ЖК-монитора, как показано на картинке.

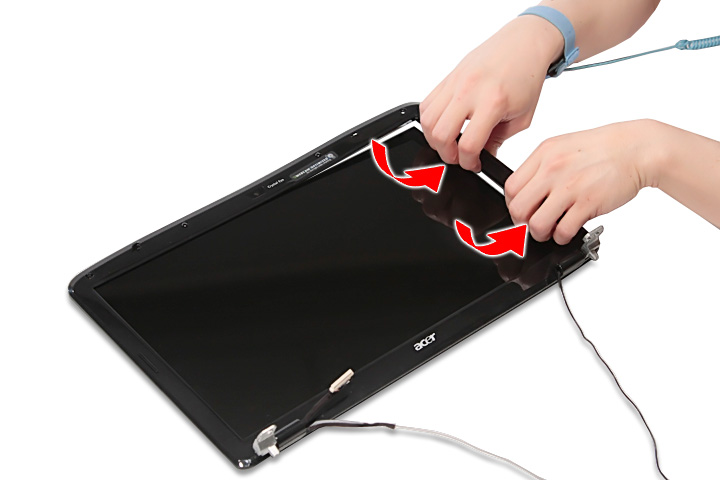

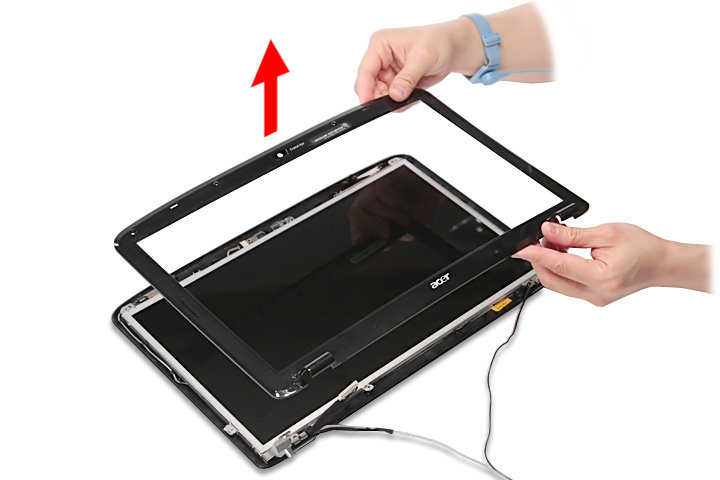

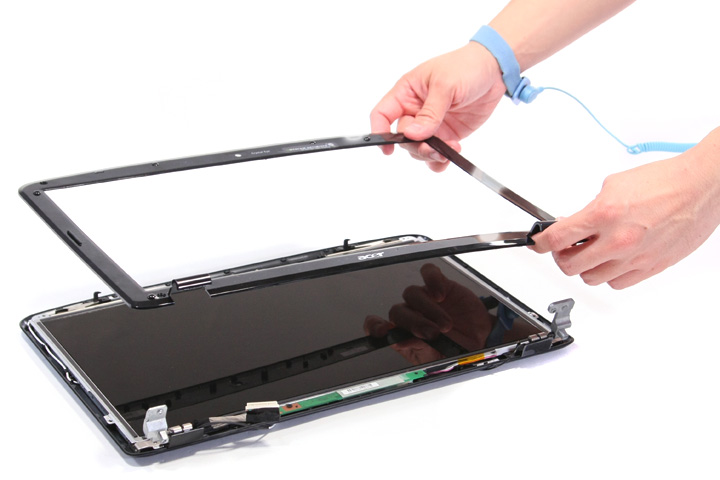

Осторожно подденьте и снимите рамку ЖК-экрана с ЖК-панели.

Для моделей серии Aspire 5738DG/5738DZG

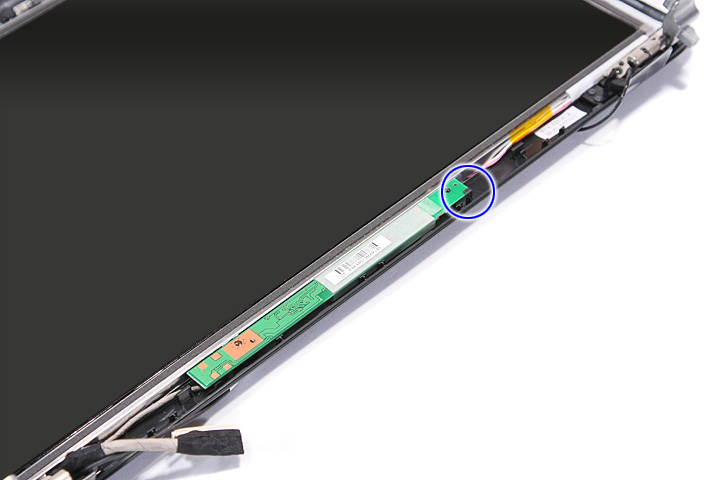

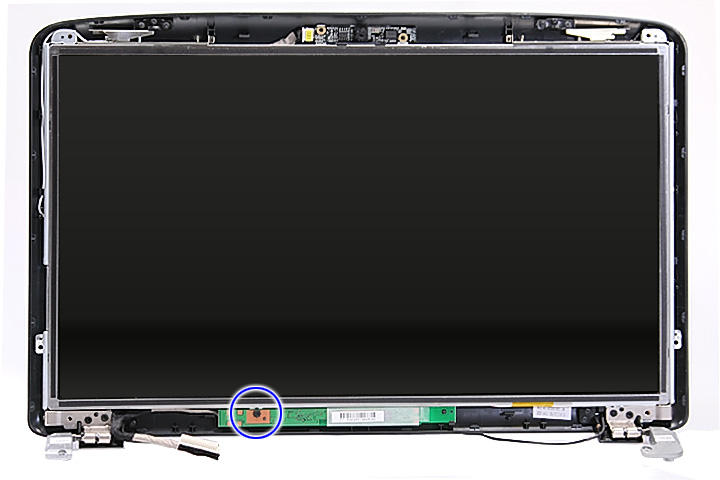

Выкрутите шуруп на плате инвертора.

Открепите защелку платы инвертора.

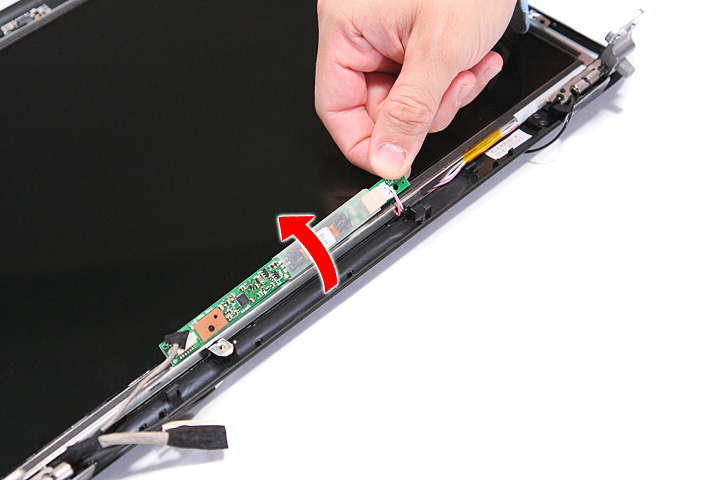

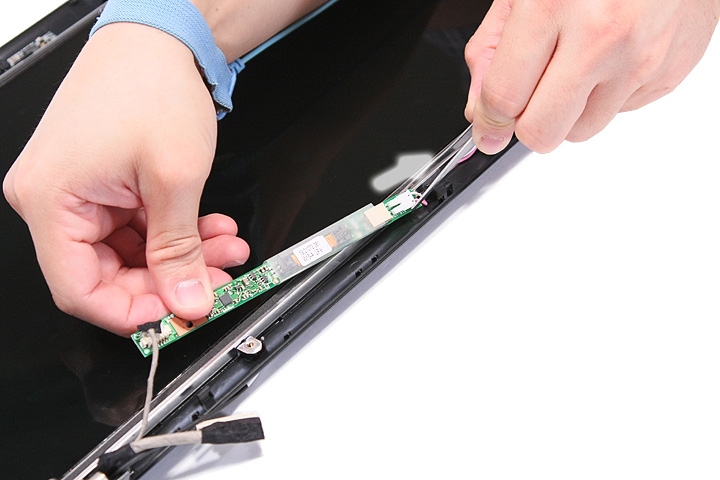

Переверните плату инвертора в сторону ЖК-экрана.

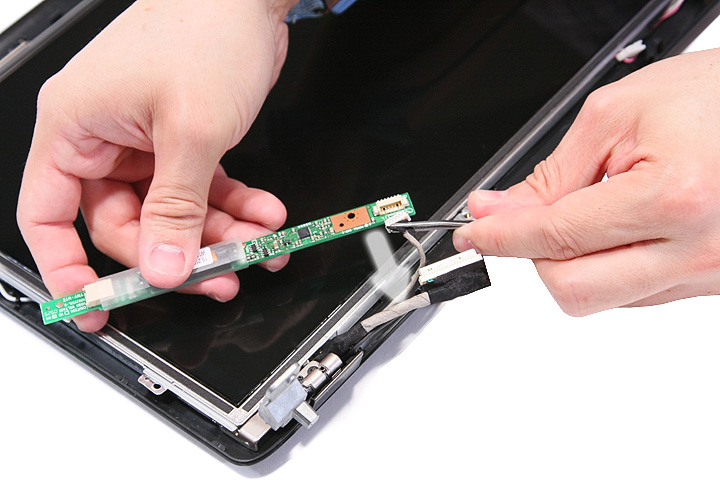

Отсоедините кабели инвертора от разъемов на плате инвертора.

Снимите плату инвертора.

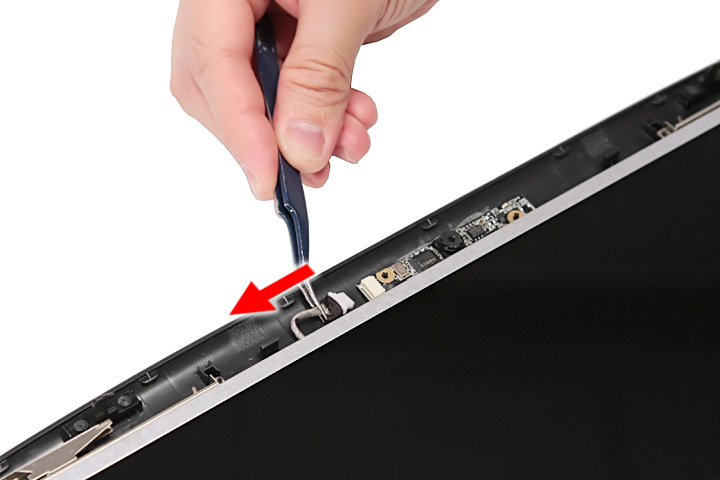

Теперь надо снять ЖК-панель с держателями.  Отсоедините кабель от веб-камеры.

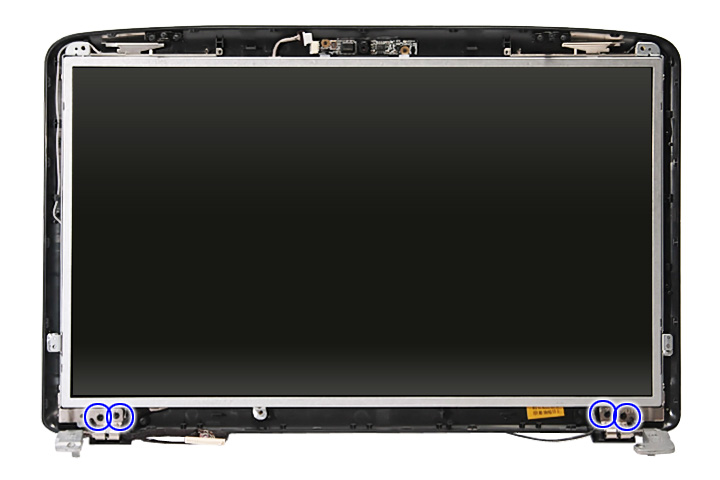

Выкрутите 4 винта крепления ЖК-панели.

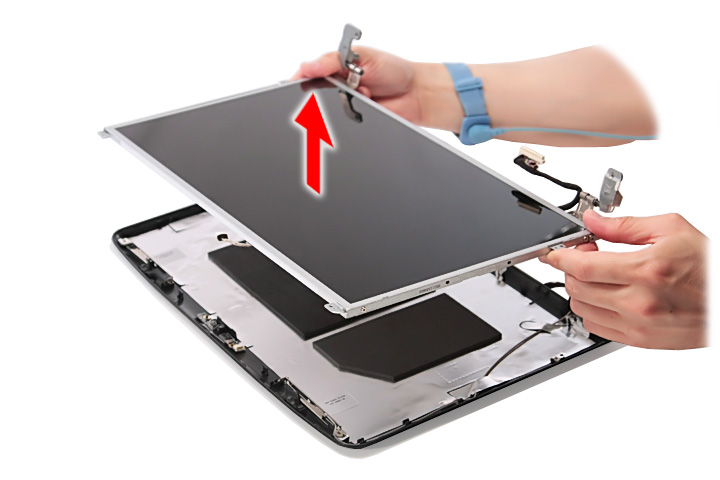

Снимите ЖК-панель с держателями с крышки монитора.

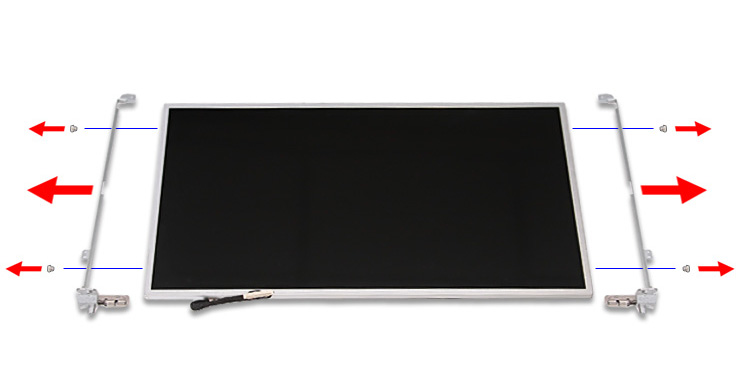

Выкрутите 4 винта крепления левого и правого держателя ЖК-панели и снимите держатели.

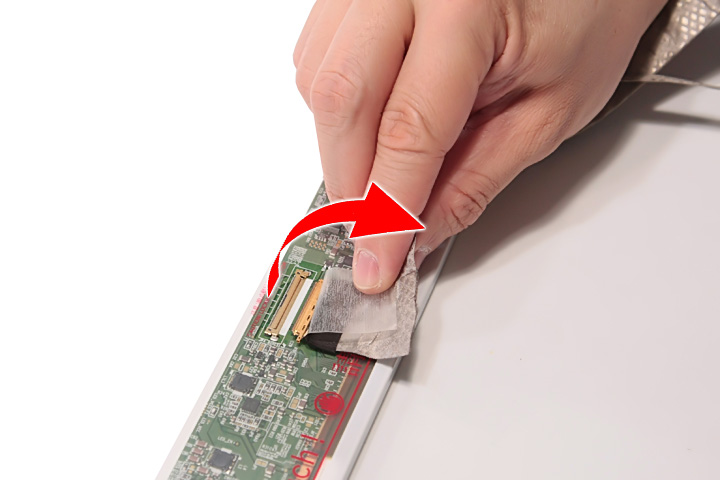

Теперь надо открепить шлейф. Отсоедините все полоски скотча и кабели, приклеенные к ЖК-панели.

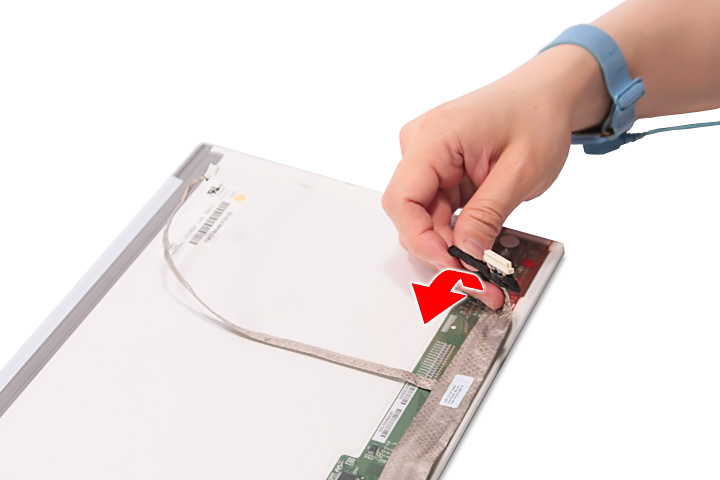

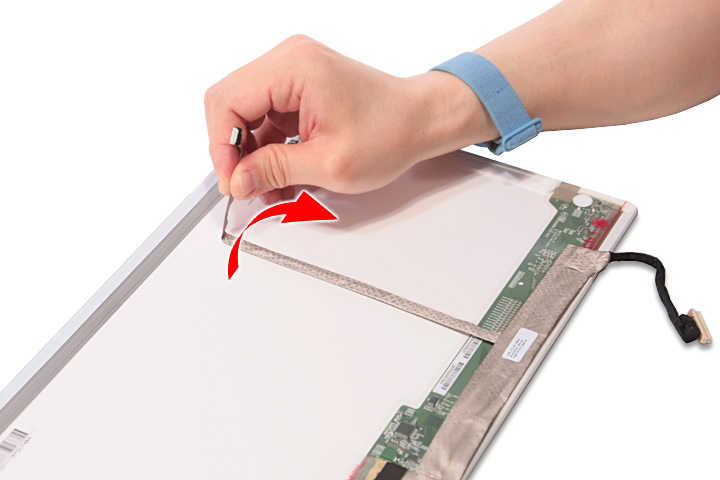

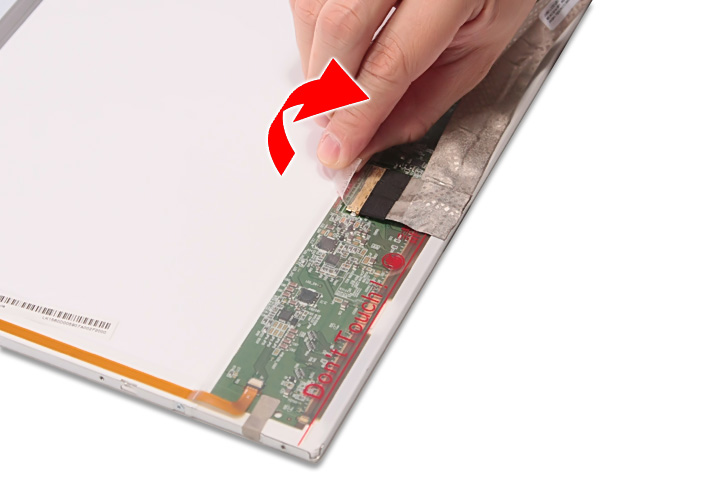

Отсоедините шлейф от ЖК-панели.

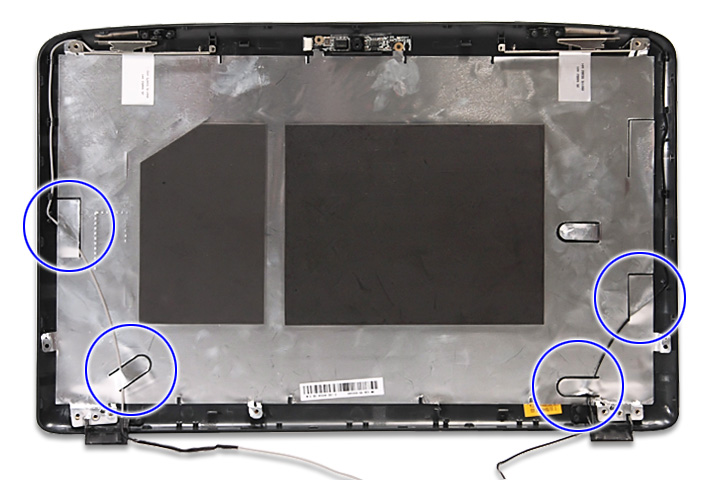

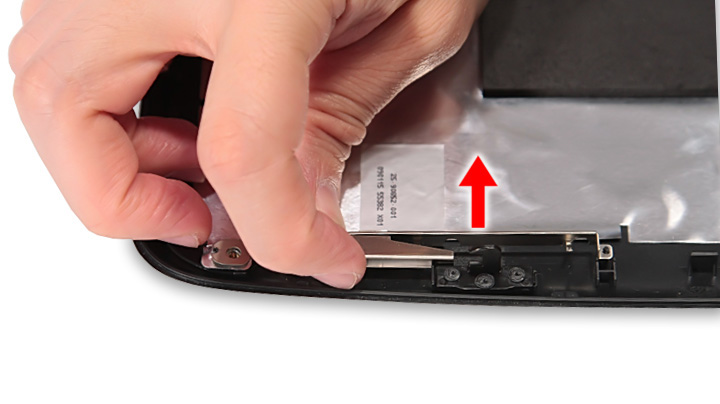

Снимаем антенны. Открепите алюминиевую фольгу от антенных кабелей.

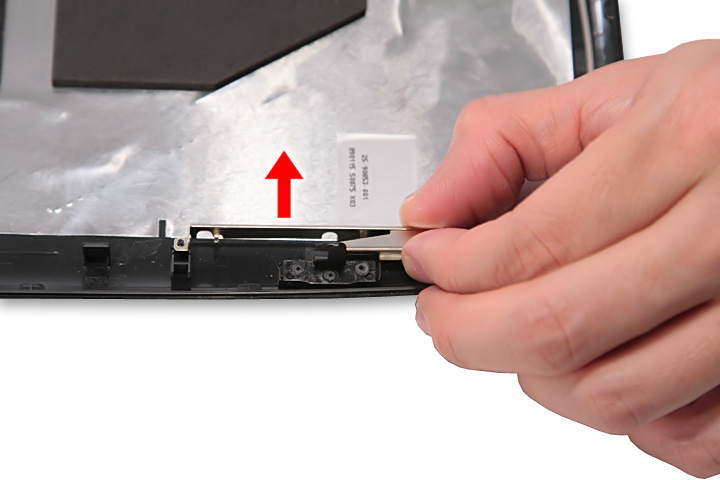

Сложите вместе левый и правый антенные кабели и снимите их.

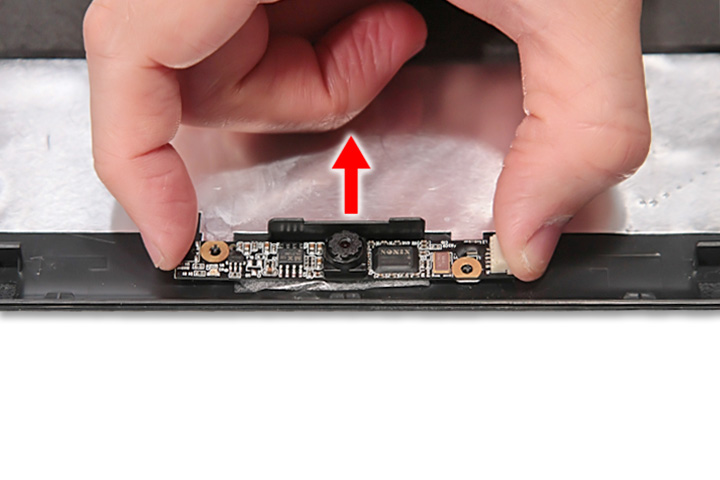

Снимите модуль веб-камеры с крышки ЖК-монитора.

ПРИМЕЧАНИЕ: Модуль веб-камеры приклеен к крышке ЖК-монитора, снимайте его только в случае неисправности.

Разборка завершена. Собираем в обратной последовательности.
