Как разобрать ноутбук HP G62 или Compaq Presario CQ62

Разборка ноутбука HP G62 или Compaq Presario CQ62.

По-видимому, модели HP G62 и Compaq Presario CQ62 очень похожи (если не идентичны). У фирмы HP для этих моделей одно и то же руководство по эксплуатации и техническому обслуживанию.

Прежде чем начать разборку, обязательно выключите ноутбук и извлеките аккумулятор. Итак, приступим.

1.

Выкрутите 5 шурупов из крышек отсеков жесткого диска и модулей памяти. Снимите крышки обоих отсеков.

2.

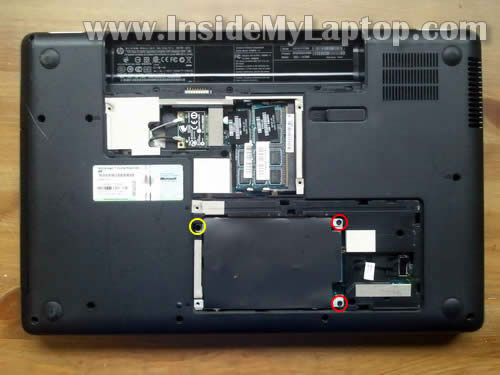

Выкрутите три шурупа крепления модуля жесткого диска.

Шуруп слева (обозначен желтым кружком на картинке) так фиксирует привод DVD-дисков.

Кстати, оба модуля памяти можно достать, сняв крышку отсека в днище корпуса ноутбука.

3.

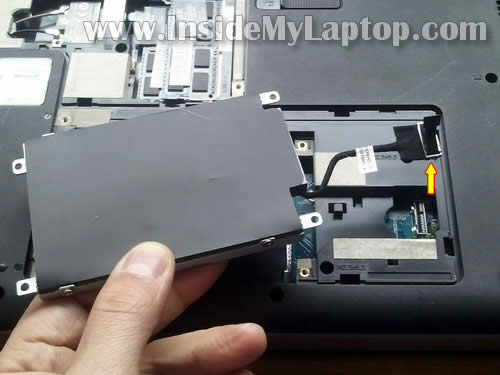

Поднимите модуль жесткого диска.

Отсоедините кабель жесткого диска от разъема на материнской плате.

Извлеките модуль жесткого диска.

4.

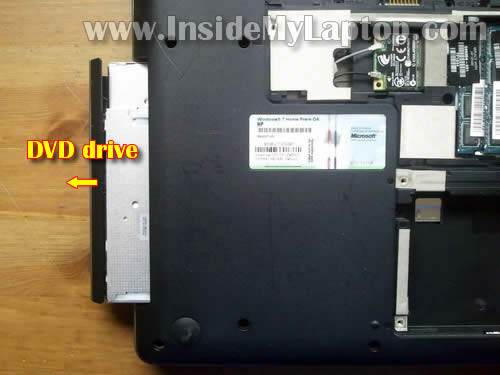

Потяните и снимите привод DVD-дисков с ноутбука.

5.

Выкрутите 6 шурупов крепления клавиатуры из днища корпуса ноутбука.

6.

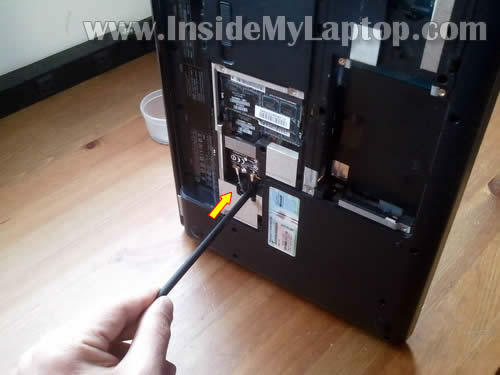

Чтобы снять клавиатуру, придется подтолкнуть ее с другой стороны корпуса через отверстие рядом с беспроводной сетевой картой.

Можно воспользоваться чем-нибудь вроде ручки, карандаша и т.п.

7.

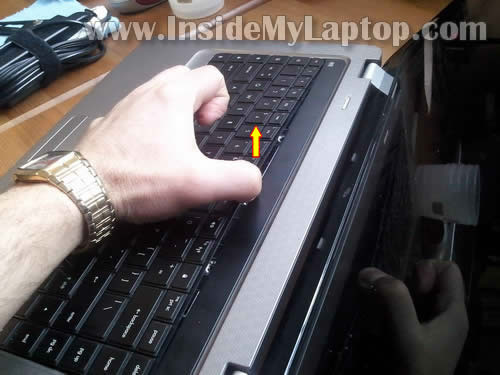

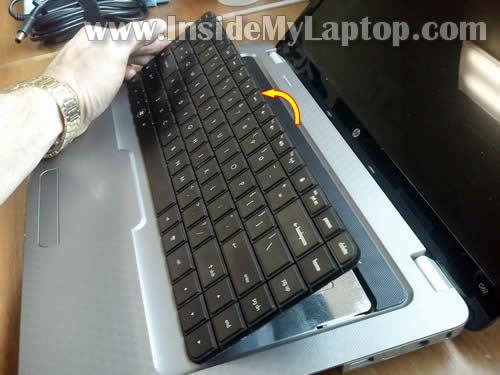

Подталкивая клавиатуру, другой рукой возьмитесь за нее сверху примерно посередине и поднимите.

8.

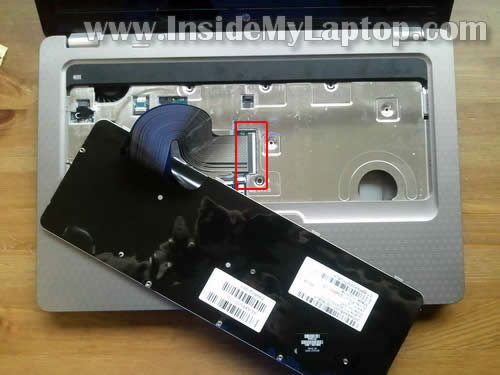

Отогните вверх клавиатуру, переверните ее лицевой стороной вниз и положите на упор для рук.

9.

Теперь можно добраться до разъема шлейфа под клавиатурой.

Прежде чем снимать клавиатуру, нужно открепить фиксатор шлейфа и вытащить шлейф клавиатуры из разъема.

10.

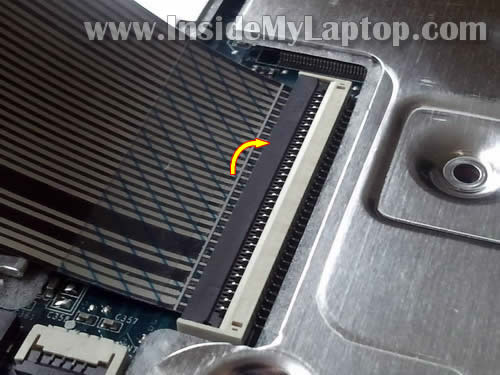

Открепляем фиксатор шлейфа клавиатуры.

Отогните вверх коричневый фиксатор. Под углом 90 градусов фиксатор открепляется.

11.

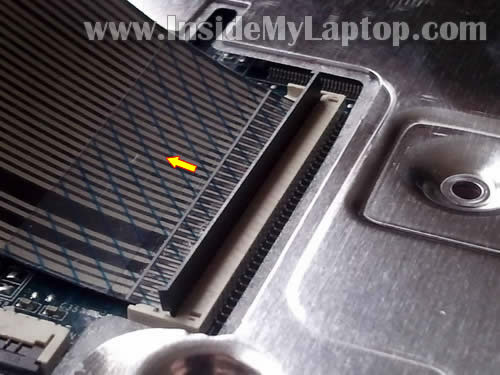

На следующей картинке показан разъем шлейфа клавиатуры в открытом положении.

Теперь можно потянуть и вытащить шлейф клавиатуры из разъема.

12.

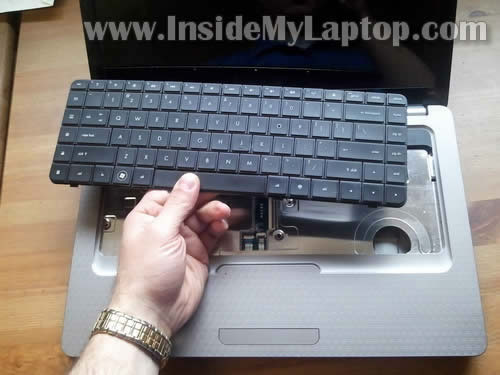

Снимите клавиатуру.

13.

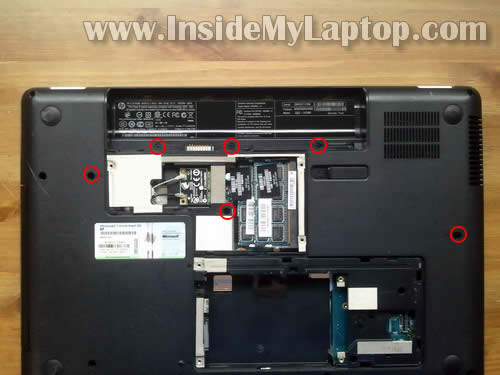

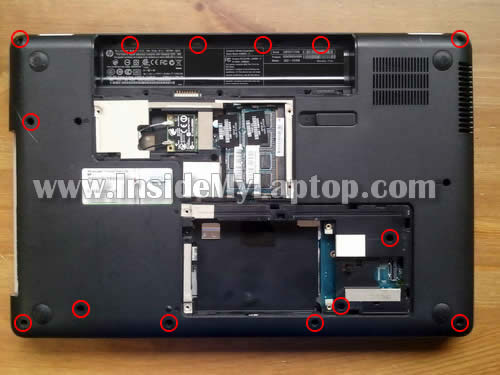

Выкрутите все шурупы из днища ноутбука, отмеченные кружками на картинке.

Выкрутите 5 шурупов крепления верхней части корпуса.

14.

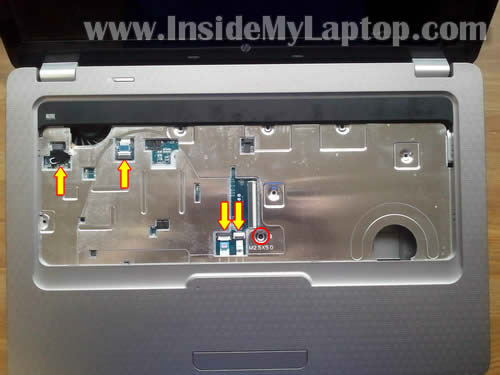

Выкрутите винт крепления верхней части корпуса с другой стороны.

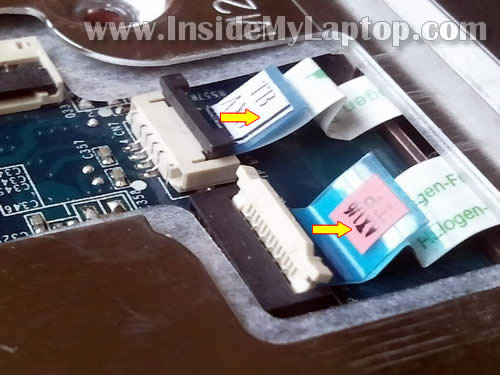

Отсоедините 4 шлейфа от материнской платы.

15.

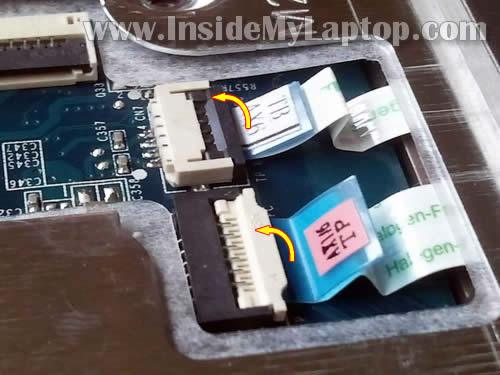

Открепите фиксатор разъема шлейфа тачпада точно так же, как на разъеме клавиатуры.

16.

Подняв фиксатор, потяните за шлейф тачпада и вытащите его из разъема.

17.

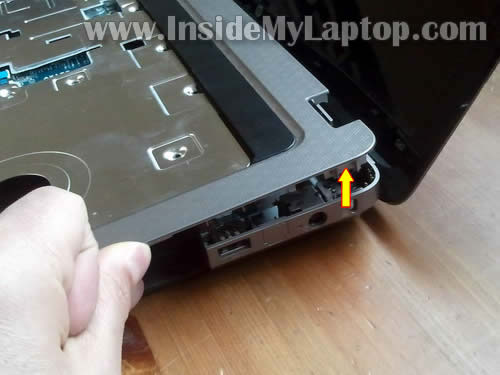

Начните отделять верхнюю часть корпуса от нижней.

Продолжайте отделять верхнюю часть корпуса руками.

18.

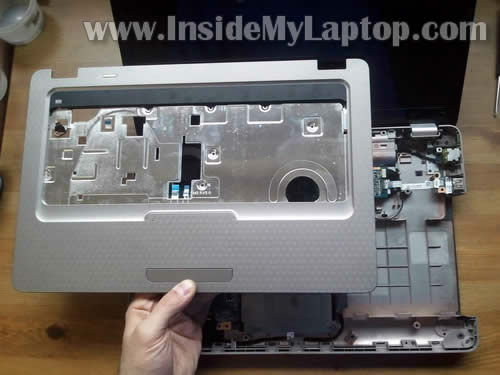

Снимите верхнюю часть корпуса.

19.

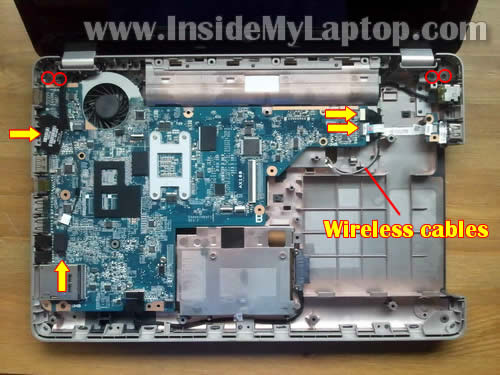

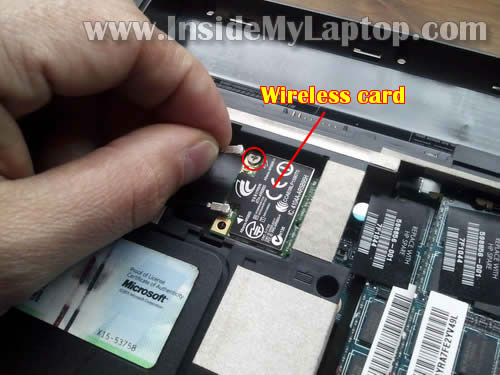

Чтобы снять панель дисплея, придется отсоединить оба антенных кабеля от беспроводной сетевой карты.

Также можно извлечь беспроводную сетевую карту. Просто выкрутите шуруп крепления беспроводной сетевой карты и вытащите ее из слота.

20.

Отсоедините кабели дисплея от материнской платы.

Выкрутите 4 шурупа крепления петель дисплея.

21.

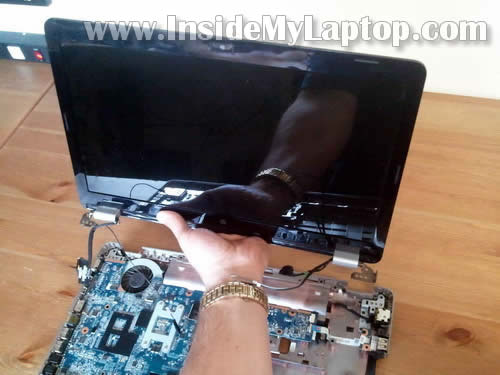

Поднимите и снимите панель дисплея.

Как разобрать панель дисплея и снять ЖК-экран, мы рассмотрим в следующем руководстве.

22.

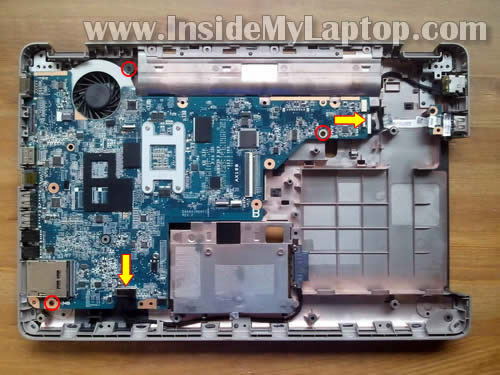

Отсоедините два шлейфа от материнской платы.

Выкрутите три шурупа крепления материнской платы.

23.

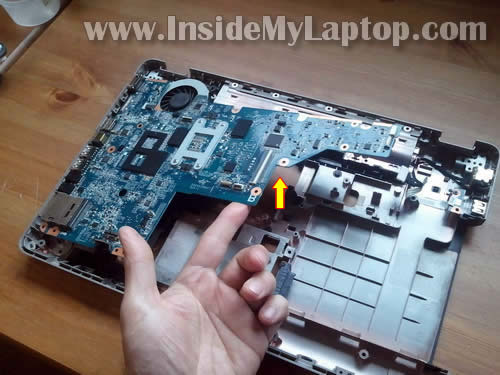

Начните снимать материнскую плату, как показано на картинке ниже.

24.

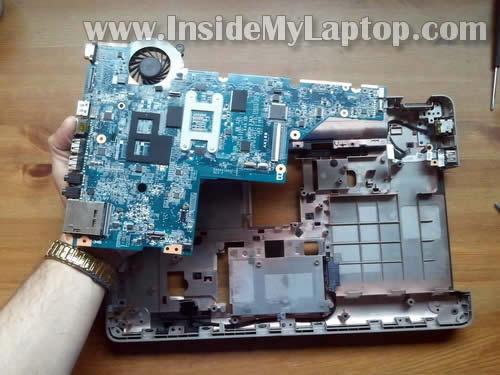

Поднимите и снимите материнскую плату.

25.

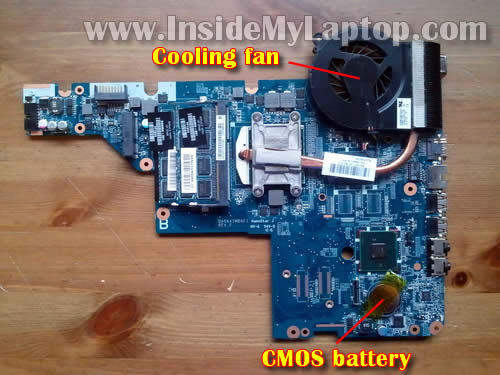

С обратной стороны к материнской плате прикреплены модуль охлаждения (вентилятор и радиатор) и батарея энергонезависимой памяти (CMOS) / системных часов.

Теперь можно почистить модуль охлаждения или заменить вентилятор в случае неисправности.

26.

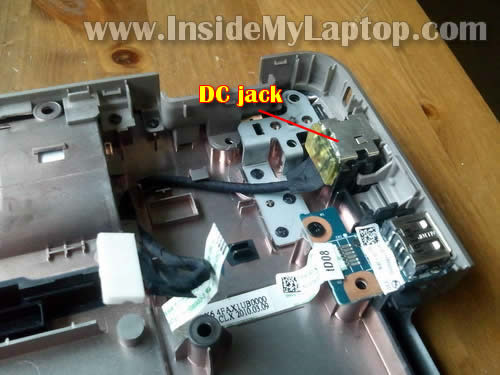

Разъем блока питания не припаян к материнской плате. Он прикреплен к кабелю, который можно отсоединить от материнской платы.

Если разъем питания неисправен, просто отсоедините поврежденный провод и замените новым (он также должен подходить к обеим моделям, HP G62 и Compaq Presario CQ62).

Разборка завершена. Собираем в обратной последовательности.

Оригинал статьи: http://www.insidemylaptop.com/hp-g62-compaq-presario-cq62-disassembly/.
