Как разобрать ноутбук Lenovo 3000 для замены клавиатуры и платы быстрого запуска

Разборка ноутбука Lenovo 3000. Рассмотрим, как заменить клавиатуру и плату быстрого запуска. В качестве примера мы Разборка ноутбука модели Lenovo 3000 v200, но думаем, что процедура будет точно такой же или очень похожей для всех моделей линейки 3000.

Оригинальная статья на английском:

http://www.insidemylaptop.com/remove-keyboard-replace-launch-board-lenovo-3000-laptop/.

Вот что нам понадобится:

  • крестовая отвёртка
  • небольшая плоская отвёртка

Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

Плата  быстрого запуска – это плата с кнопками включения и регулировки громкости, расположенная под накладкой клавиатуры. Мы заменяем панель быстрого запуска, потому что одна из кнопок регулировки громкости запала, и из-за этого громкость всё время установлена на максимум. При попытке сдвинуть вниз ползунок громкости он самопроизвольно опять сдвигается вверх. Чистка кнопки спиртом и чистящим средством для контактных линз так же не помогла, так что было решено заменить плату.

Итак, приступим.

Прежде чем начать разборку, выключите ноутбук из сети и извлеките аккумулятор.

1.

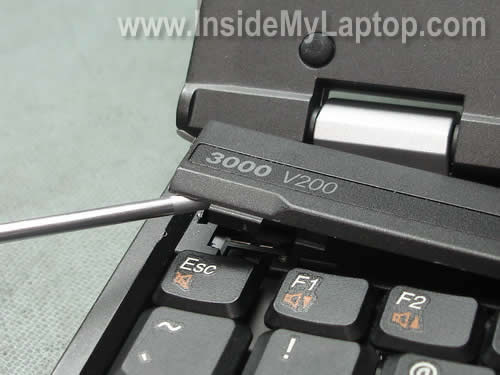

Вставьте небольшую плоскую отвёртку между накладкой клавиатуры и корпусом ноутбука. Осторожно подденьте и приподнимите с одного края накладку клавиатуры.

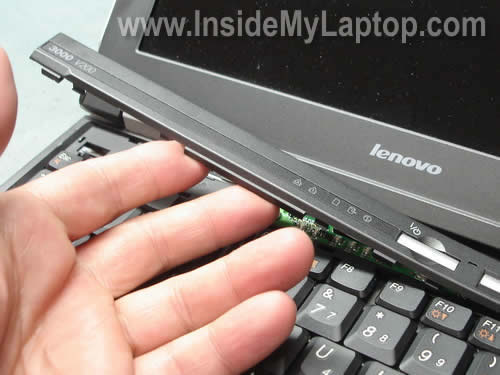

Продолжайте отделять накладку клавиатуры, как показано на картинке:

2.

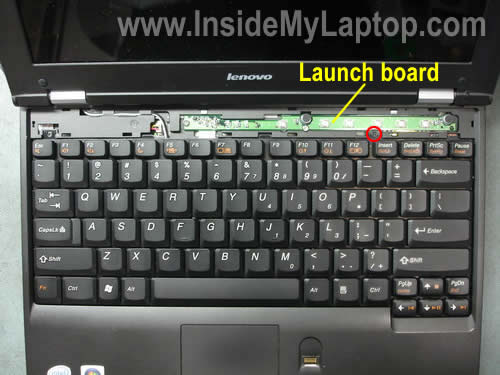

Плата быстрого запуска расположена над клавиатурой (указана жёлтой стрелочкой на картинке). Чтобы отсоединить кабель платы быстрого запуска, нам придётся сначала снять клавиатуру.

Выкрутите винт крепления клавиатуры (обведён красным кружком на картинке):

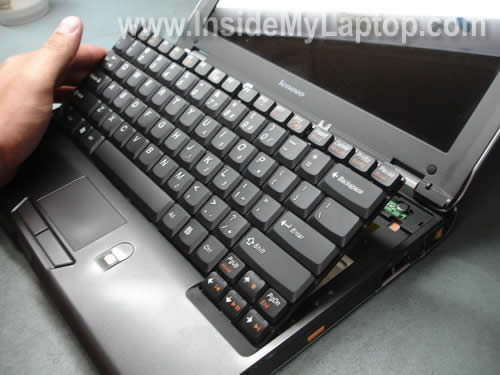

Приподнимите клавиатуру, как показано на картинке ниже.

Переверните клавиатуру лицевой стороной вниз и положите на упор для рук.

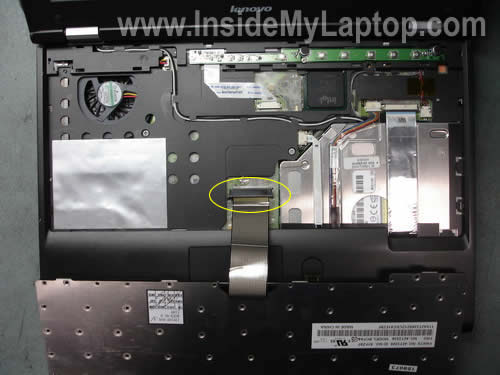

Будьте осторожны! Клавиатура всё ещё соединена шлейфом с материнской платой (разъём шлейфа обведён кружком на картинке ниже). Если вам нужно только заменить плату быстрого запуска, нет необходимости отсоединять клавиатуру от материнской платы.

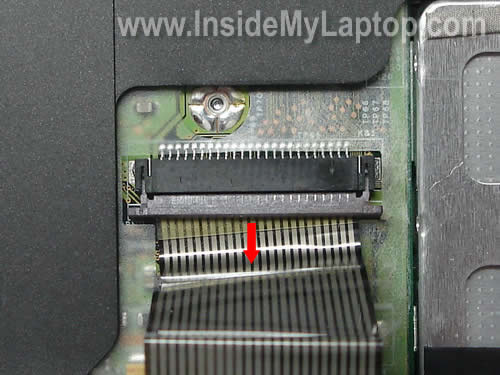

Если вы решили снять клавиатуру, нужно сначала открепить разъём шлейфа клавиатуры. На картинке ниже изображен разъём шлейфа клавиатуры в открытом положении, с поднятым фиксатором.

Открепив коннектор, можно потянуть за шлейф (в направлении стрелочки), вытащить его из разъёма и снять клавиатуру.

3.

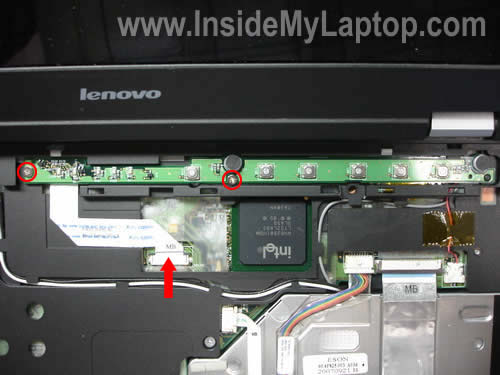

Выкрутите 2 шурупа крепления платы быстрого запуска (обведены кружками на картинке). Отсоедините шлейф платы быстрого запуска от материнской платы (обозначен стрелочкой).

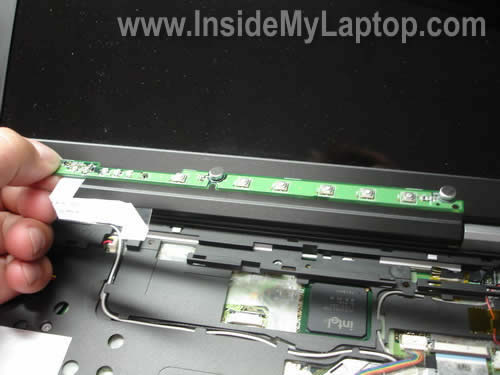

Поднимите и снимите плату быстрого запуска.

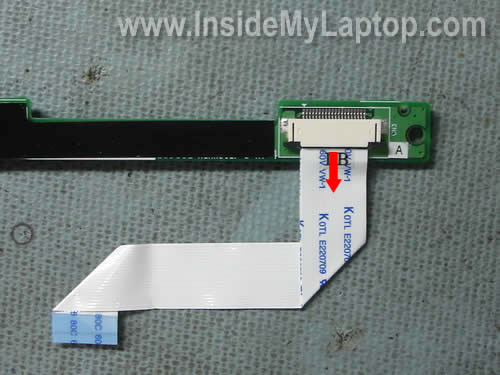

Прикрепите шлейф к новой плате быстрого запуска и установите плату в ноутбук. Собираем в обратной последовательности.
