Как разобрать телефон HTC Wildfire

Разборка телефона HTC Wildfire.



Вот что нам понадобится

T5 отвертка Torx
PH00 крестовая отвертка Phillips
Фен
Инструмент для разбора корпусов аналог SRT-6 или медиатор

Сначала снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Затем выкрутите 6 шурупов, которые вы увидите (обведены кружками на картинке): Красным обведены шурупы со звездообразным шлицем, а белым – 2 шурупа с крестообразным шлицем. При  сборке их нужно будет правильно вкрутить на место.

Далее, вставьте в щель между корпусом и аккумуляторным отсеком, как показано на картинке ниже, что-нибудь тонкое и плоское – специальный инструмент или кредитку. Проведите инструментом по всему периметру телефона, и аккумуляторный отсек открепится.

Далее, вставьте в щель между корпусом и аккумуляторным отсеком, как показано на картинке ниже, что-нибудь тонкое и плоское – специальный инструмент или кредитку. Проведите инструментом по всему периметру телефона, и аккумуляторный отсек открепится.

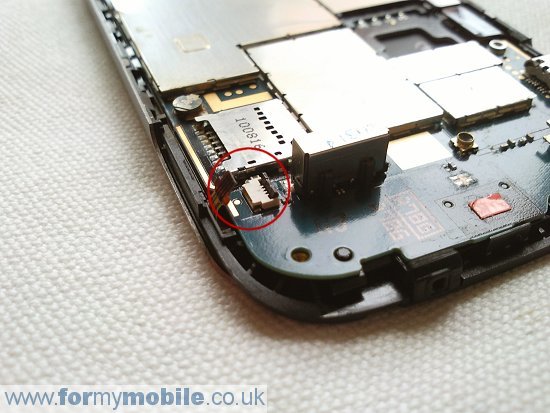

На следующей картинке изображен разъём шлейфа крупным планом.  Эир самофиксирующийся разъём. Чёрная деталь – это шарнирный фиксатор. Осторожно отогните фиксатор вверх, в сторону шлейфа, и шлейф открепится.

На следующей картинке изображен разъём шлейфа в открытом положении и откреплённый шлейф.

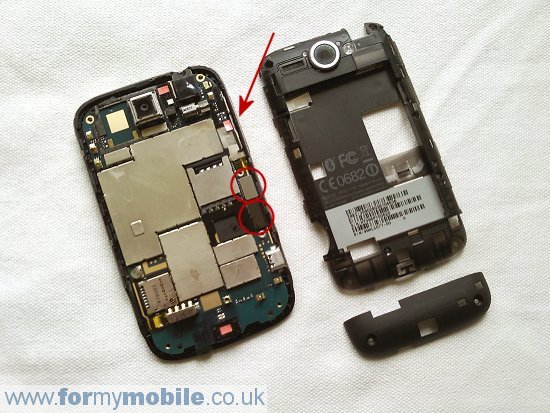

Теперь нужно отсоединить 2 шлейфа, обведённых кружками. У этих шлейфов штепсельный разъем. Потяните и отсоедините шлейфы от системной платы. Следующий шаг – снимаем системную плату. Но при этом нужно проследить, чтобы также снять кнопку регулировки громкости, указанную стрелочкой.

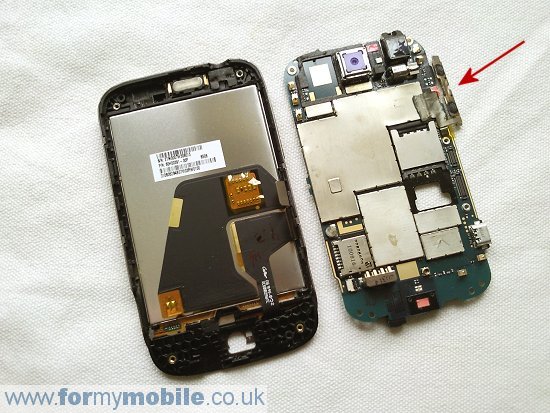

Телефон со снятой системной платой должен выглядеть так, как на картинке ниже. Стрелочка указывает на кнопку регулировки громкости.

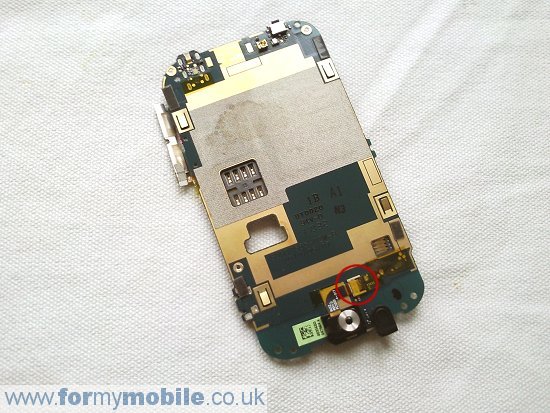

Если вы желаете снять трекпад, переверните системную плату, и вы увидите еще один шлейф с самофиксирующимся разъёмом. Чтобы отсоединить его, сначала отклейте плоску жёлтого скотча. Чёрная деталь – это шарнирный фиксатор, как и в уже встречавшемся нам шлейфе. Осторожно отогните фиксатор вверх, в сторону шлейфа, и шлейф открепится.

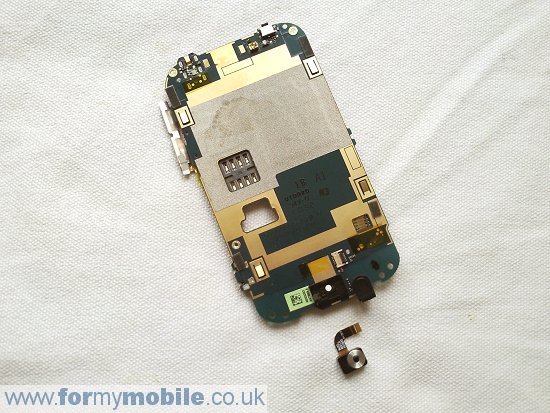

Теперь можно открепить трекпад от системной платы.

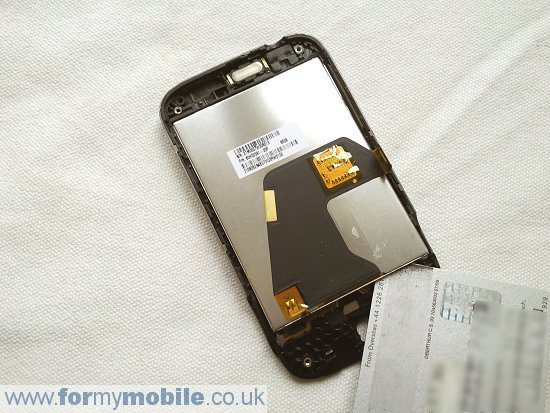

После этого нужно осторожно отклеить шлейф, указанный стрелочкой. Он просто приклеен к обратной стороне ЖК-дисплея двусторонним скотчем

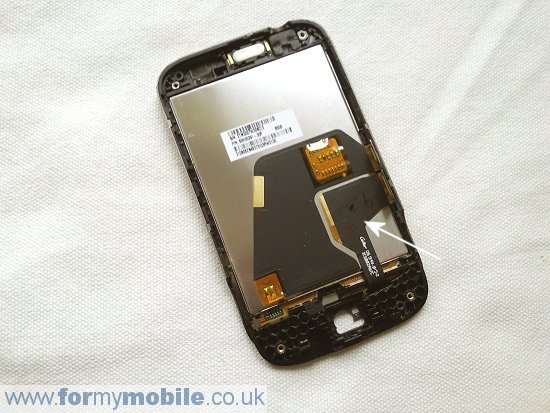

Когда вы отклеите шлейф, должно получиться так:

Теперь снимите ЖК-дисплей при помощи пластикового инструмента. Просто подденьте самый краешек дисплея инструментом или кредиткой, проведите по пе риметру, и дисплей открепится.

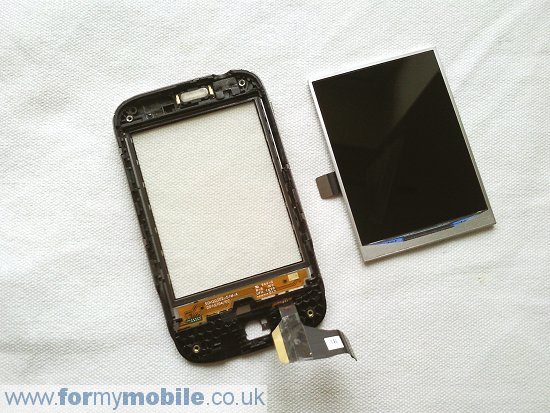

Итак, вы сняли Жк-дисплей.

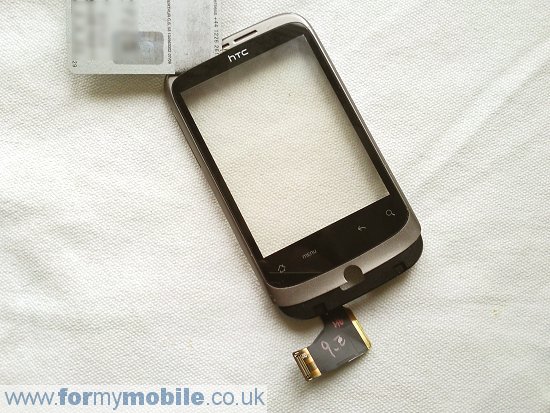

Чтобы снять сенсорную панель телефона, прогрейте его феном в течение примерно 60 секунд. Это поможет размягчить клейкую основу, на которой держится дисплей. Прогрев дисплей, подтолкните его с противоположной стороны, чтобы чуть-чуть приподнять и вставить под него пластиковый инструмент. Осторожно проведите инструментом по периметру экрана, слегка поддевая, и  он открепится.   Разборка завершена. Собираем в обратной последовательности.
