Как разобрать телефон LG GM750

Разборка телефона LG GM750.

Вот что нам понадобится

PH00 крестовая отвертка Phillips Инструмент для разбора корпусов аналог SRT-6 или медиатор

Сначала снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Затем выкрутите 6 шурупов, которые вы увидите (обведены кружками на картинке):

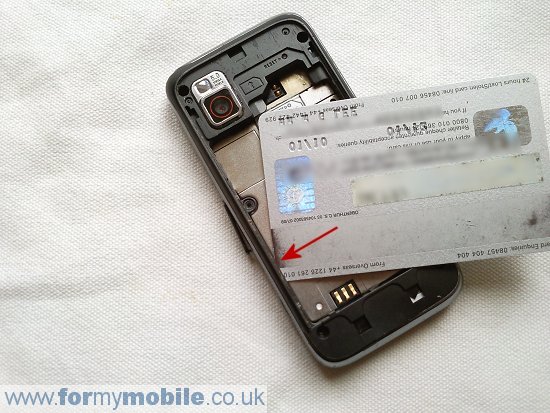

Теперь снимите аккумуляторный отсек телефона. Для этого вставьте инструмент для разбора корпусов (гитарный медиатор или кредитку) в щель между корпусом и аккумуляторным отсеком с внутренней стороны таким образом, как показано стрелочкой на картинке. Подденьте аккумуляторный отсек, и он открепится.

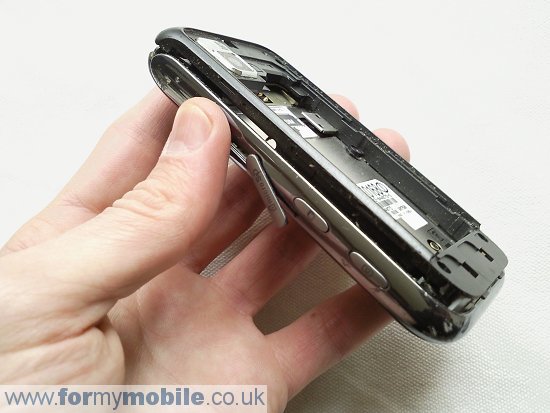

На следующей картинке видно, что аккумуляторный отсек отделился от корпуса телефона. Теперь его можно просто потянуть и снять с корпуса.

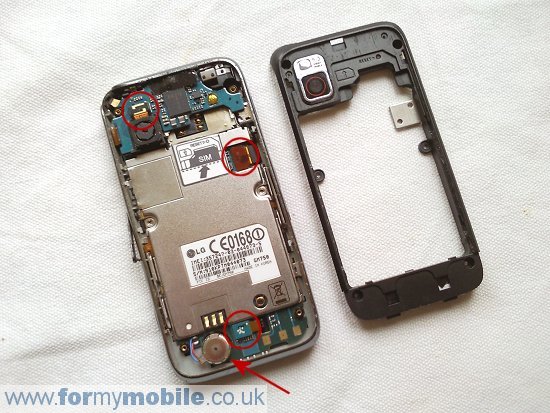

Телефон со снятым аккумуляторным отсеком должен выглядеть так, как на картинке ниже. Нужно отсоединить 3 шлейфа, обведённых кружками. У этих шлейфов штепсельный разъём. Просто потяните и отсоедините шлейфы. Теперь можно открепить камеру. Затем нужно осторожно открепить звонок, указанный стрелочкой. Будьте осторожны, постарайтесь при этом не повредить провода, идущие от звонка к системной плате.

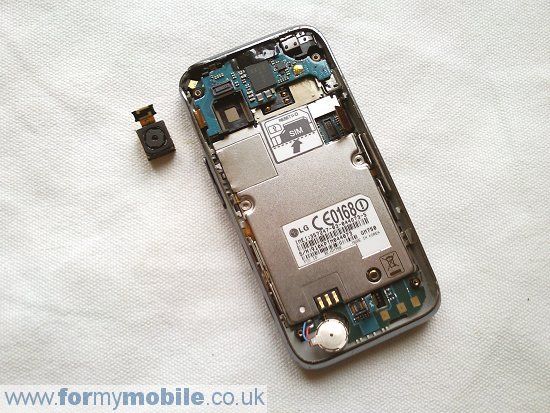

Телефон со снятой камерой и другими откреплёнными компонентами должен выглядеть так:

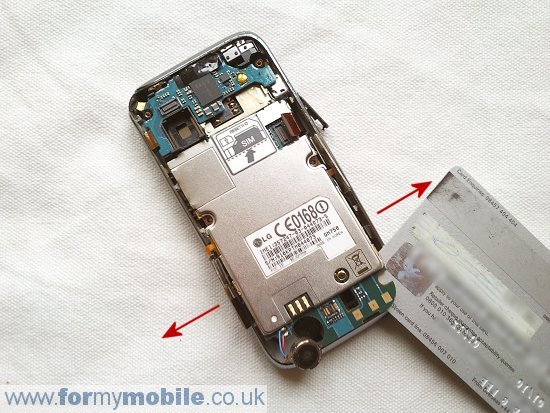

Потяните края корпуса в разные стороны, как показано стрелочками, и подденьте  системную плату пластиковым инструментом, чтобы открепить. Будьте осторожны! Проследите, чтобы переключатели громкости, многофункциональная кнопка управления и кнопка спуска затвора камеры открепились вместе с системной платой, а не остались прикреплёнными к торцу телефона.

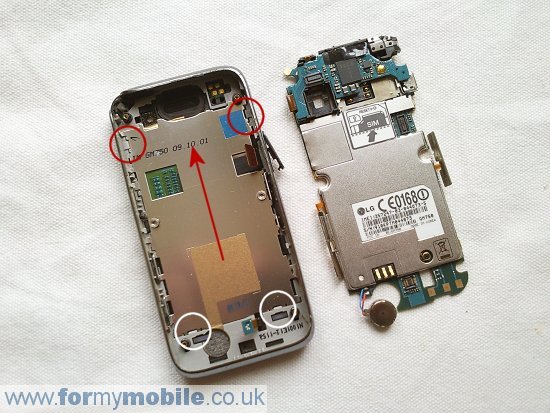

Итак, вы открепили системную плату, как показано на картинке ниже. Теперь подденьте металлическую пластину в уголках, обведённых красными кружками, а затем сдвиньте в направлении, указанном стрелочкой. При сборке нужно будет вставить металлическую пластину в отверстия, отмеченные белыми кружками.

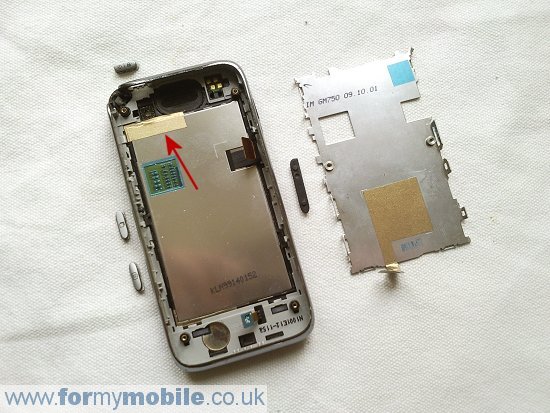

После снятия металлической пластины телефон должен выглядеть так, как на картинке ниже. При этом также могут открепиться кнопка включения, многофункциональная кнопка управления и кнопка спуска затвора камеры, как показано на картинке ниже. Теперь отклейте полоску золотистого скотча, на которую указывает стрелочка. После этого можно поддеть дисплей в верхней части и вытащить из корпуса.

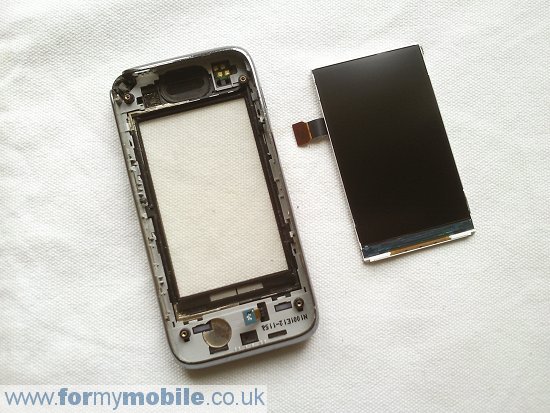

Итак, вы сняли ЖК-дисплей телефона. Разборка завершена. Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/gm750disassembly.php.
