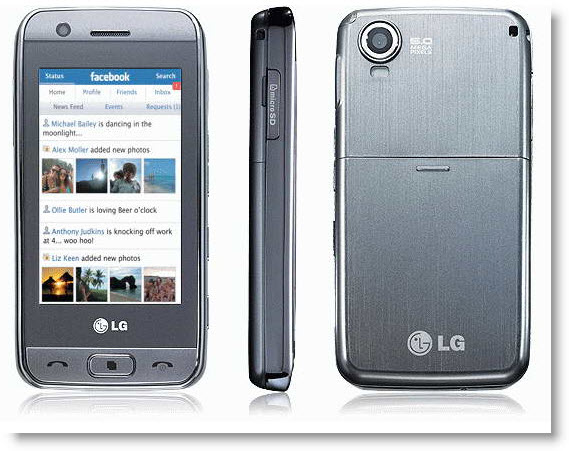

Как разобрать телефон LG Viewty Smile GT400 для замены дисплея или корпуса

Разборка телефона LG Viewty Smile GT400 для замены матрицы или корпуса

Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

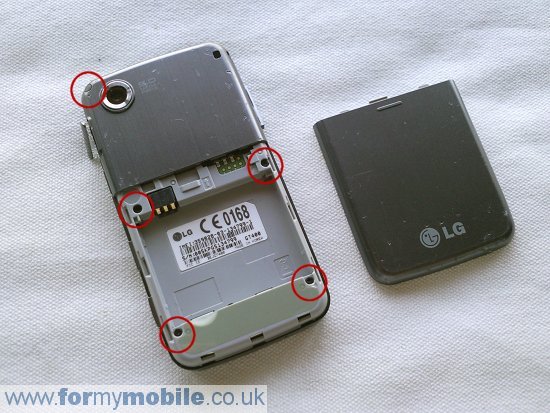

Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Затем выкрутите пять шурупов, обведенных на фото ниже. Левый верхний винт закрыт резиновой заглушкой. Просто удалите её с помощью Вашей отвертки.

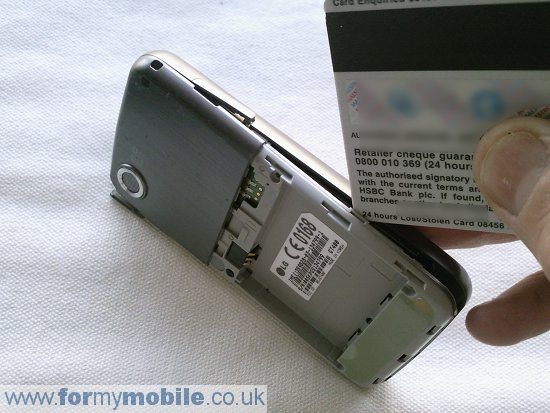

Вставьте инструмент для разбора корпусов (или кредитку) в щель в месте присоединения аккумуляторного отсека, и проведите им по периметру корпуса, чтобы разъединить защелки, которые его удерживают. Затем отсоедините аккумуляторный отсек от оставшейся части телефона.

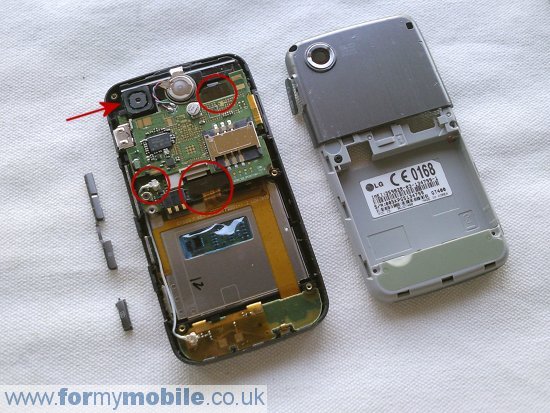

Ваш телефон с удаленным аккумуляторным отсеком должен выглядеть так, как показано ниже. Несколько разъемов шлейфов (обведены красным снизу), должны быть отключены. Каждый из них присоединен как штекер, подключаемый в гнездо. Просто потяните шлейф вверх для того, чтобы его отключить. Камера, указанная стрелкой, крепится к телефону при помощи двусторонней ленты на её обратной стороне. Аккуратно отсоедините камеру от телефона, принимая во внимание, что камера все еще будет подключена к плате посредством шлейфа. Кнопки регулировки громкости камеры, скорее всего, выпадут, как показано на рисунке.

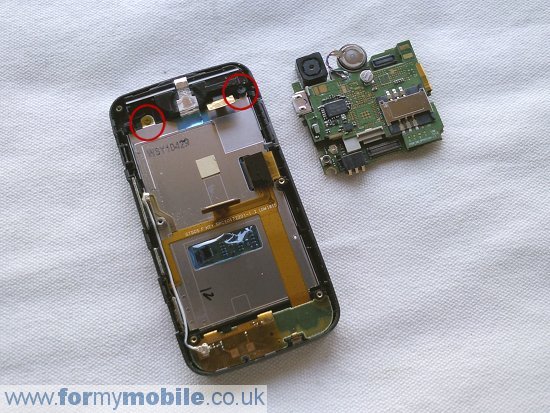

Теперь вы можете отделить плату от телефона, так, как показано ниже. Далее удалите два винта, которые Вы сможете увидеть.

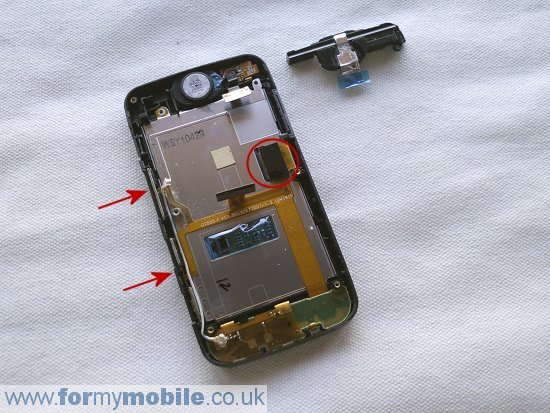

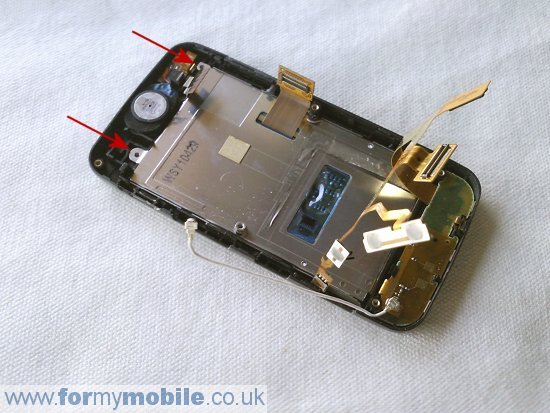

Теперь вытащите крышку динамика из телефона, как показано на рисунке ниже. Ещё один разъем шлейфа должен быть отсоединен (в кружке). Снова он присоединен как штекер, подключаемый в гнездо. Просто потяните шлейф вверх для того, чтобы его отключить. Переключатели громкости и камеры, указанные стрелками, прикреплены к боковой стороне телефона с помощью двухсторонней ленты. Очень аккуратно отделите их от боковой стороны телефона, стараясь не повредить оранжевый кабель.

Теперь нужно отогнуть оранжевый шлейф, как показано ниже. Он закреплен с помощью двухсторонней ленты. Будьте осторожны, когда Вы отсоединяете его от задней части экрана, так как он может порваться, если вы поторопитесь. Теперь приподнимите экран за две обведенные точки. Если вы чувствуете какое-либо сопротивление, проведите под экраном инструментом для разбора корпусов (или кредиткой) для отсоединения экрана.

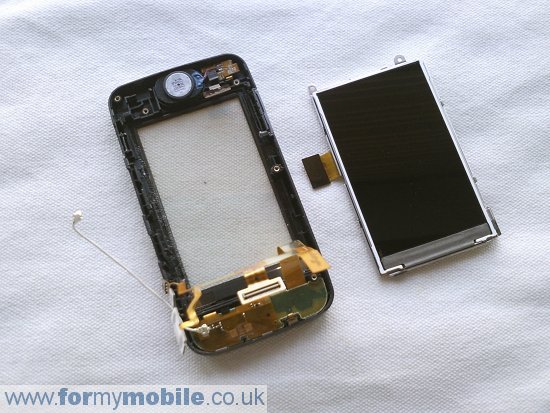

Ваш телефон с удаленным ЖК-экраном должен выглядеть так, как показано ниже.

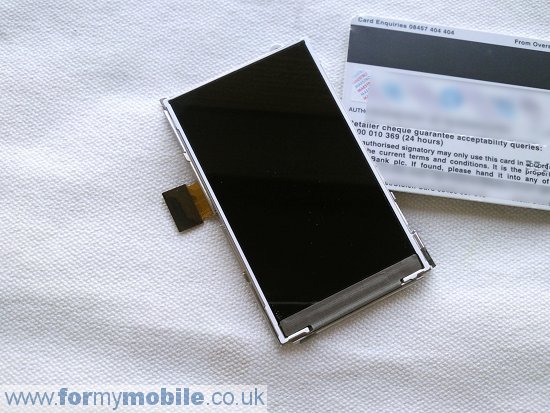

Для отсоединения экрана от своей рамки, аккуратно вставьте кредитную карту снизу. Это высвободит двусторонний скотч, удерживающий экран на месте.

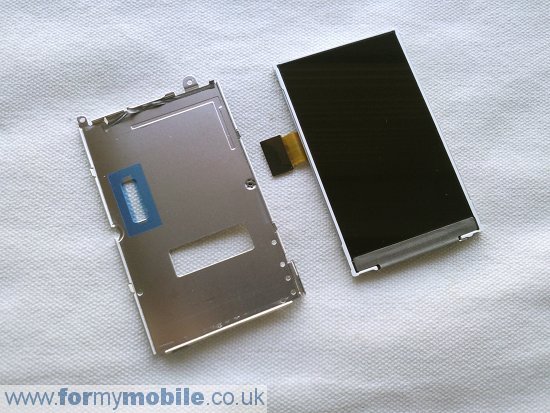

Ниже вы можете увидеть двусторонний скотч в верхней части металлической рамки после того, как экран был удален. Вы получили демонтированный ЖК-экран.

Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/gt400disassembly.php.
