Как разобрать телефон Motorola K1m

Оригинальная статья на английском:

http://www.ifixit.com/Teardown/The-Motorola-K1m-cell-phone-Teardown/1937/1.



Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

Вот что нам понадобится:

  • специальная пластиковая лопатка (spudger)
  • отвертка-звездочка размером T5
  • пинцет

1.

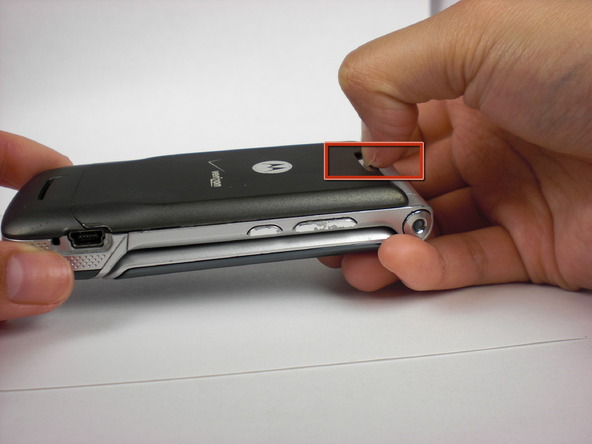

Нажмите на серебристый выступ вверху посередине корпуса телефона Motorola K1m.

2.
Продолжая нажимать на выступ, сдвиньте черную заднюю крышку по направлению к этому выступу.
Снимите заднюю крышку.

3.
Возьмитесь с обеих сторон за верхние уголки аккумулятора, обозначенные надписью «Pull Here» , и потяните.

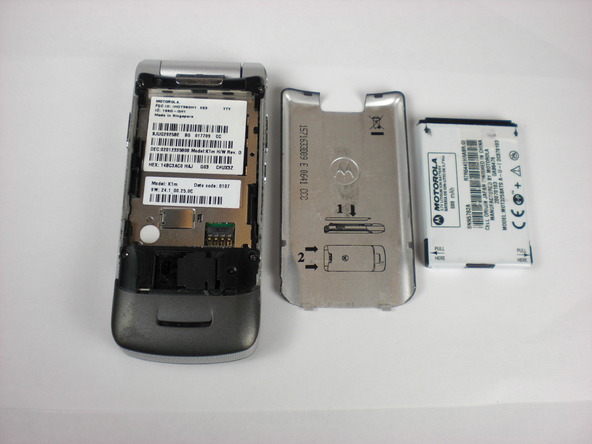

Извлеките аккумулятор.

4.
Теперь нужно открепить заднюю часть корпуса. Для этого выкрутите 4 черных шурупа по углам телефона с помощью отвертки-звездочки размером T5.

5.

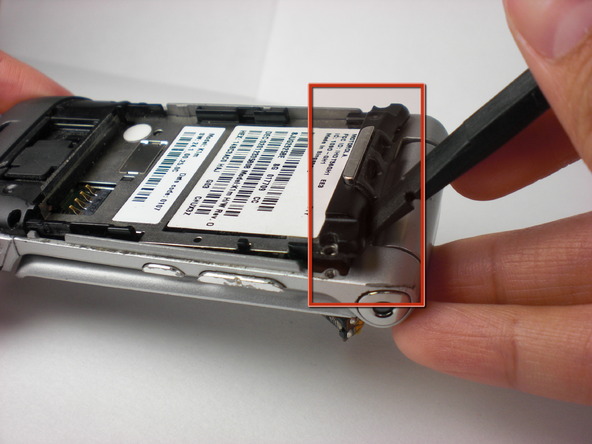

Возьмитесь за заднюю часть корпуса возле шарнирных петель и приподнимите. Осторожно вставьте пластиковую лопатку под металлическую пластину аккумуляторного отсека, как показано на картинке.

Надавите на выступы, это поможет извлечь деталь.
При извлечении задней части корпуса может выпасть небольшая деталь из белой резины. В этом случае просто установите эту деталь на место.
Итак, вы сняли заднюю часть корпуса.

6.
Снимите декоративную рамку.
Обращаться с рамкой нужно очень осторожно. Она очень хрупкая, так что отделяйте ее медленно и постепенно.
Можно поддеть рамку пальцами или пластиковой лопаткой. При этом нужно приложить достаточное усилие.

Также вам потребуется терпение. Рамка приклеена к телефону очень клейким скотчем. Просто постепенно, не спеша открепляйте ее, и она снимется.

7.

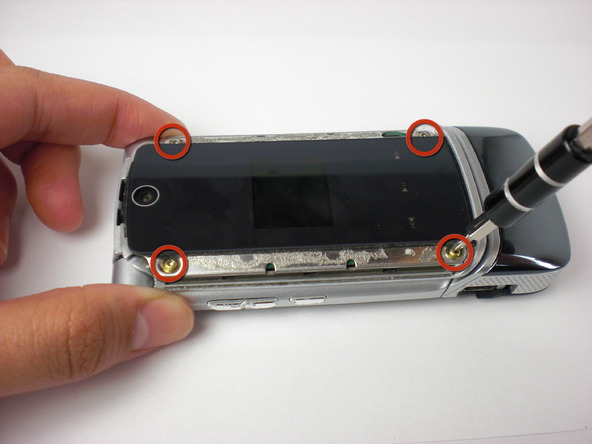

Сняв рамку, вы обнаружите в уголках телефона 4 золотистых шурупа. Выкрутите эти шурупы с помощью отвертки-звездочки размером T5.

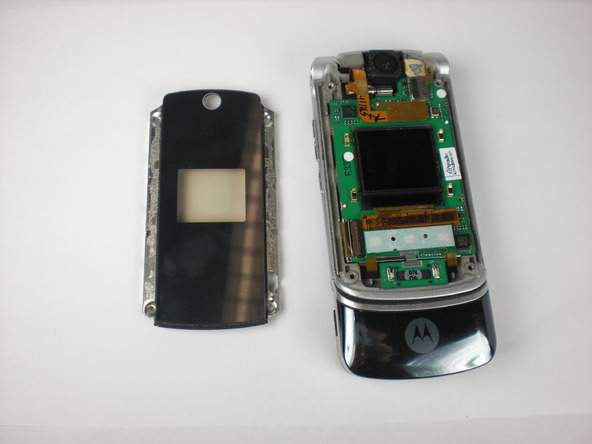

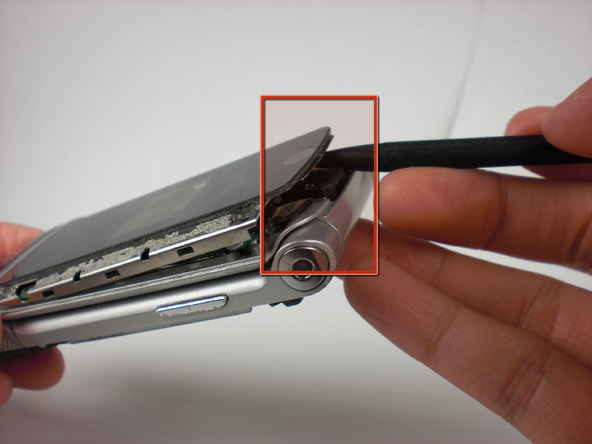

Затем осторожно подденьте лицевую панель с дисплеем с краю пластиковой лопаткой и снимите.

Будьте осторожны! К лицевой панели могут прицепиться подложка клавиатуры и системная плата (деталь зеленого цвета). Снимая лицевую панель с дисплеем, осторожно придерживайте системную плату.

8.

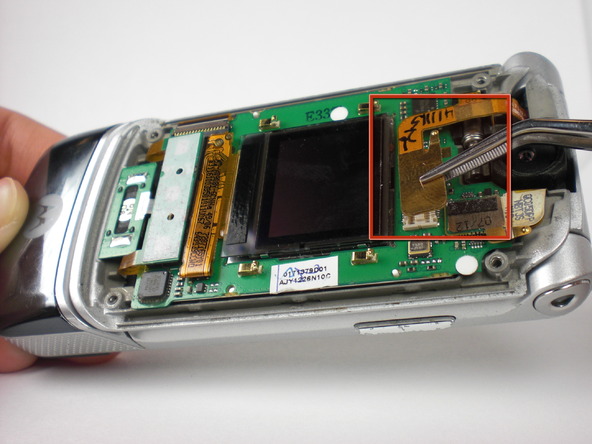

Осторожно, с помощью пинцета или просто руками, отсоедините оранжевый шлейф от штырькового разъема.

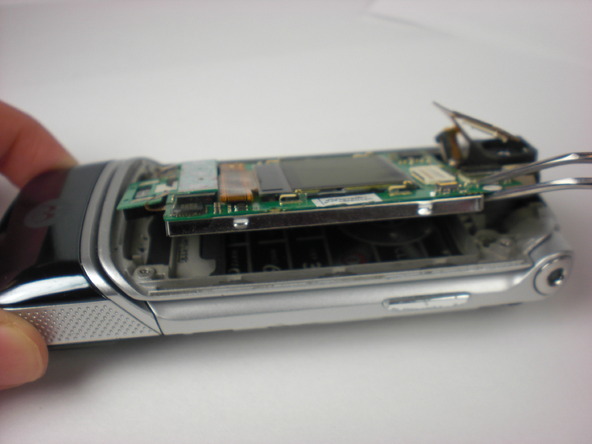

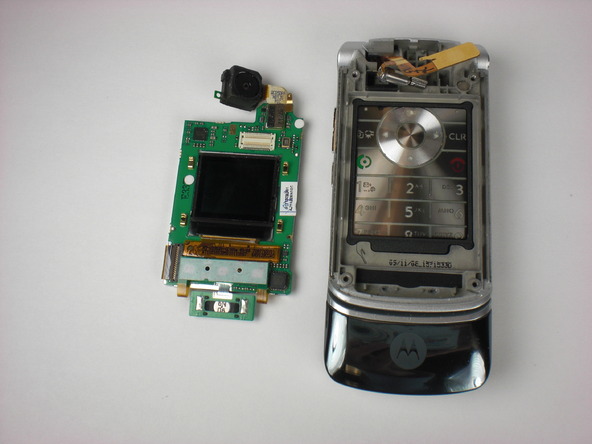

Отсоединив шлейф, можно извлечь системную плату при помощи пинцета.

Осторожно снимите вспомогательный ЖК-экран с зеленой системной платы.

9.

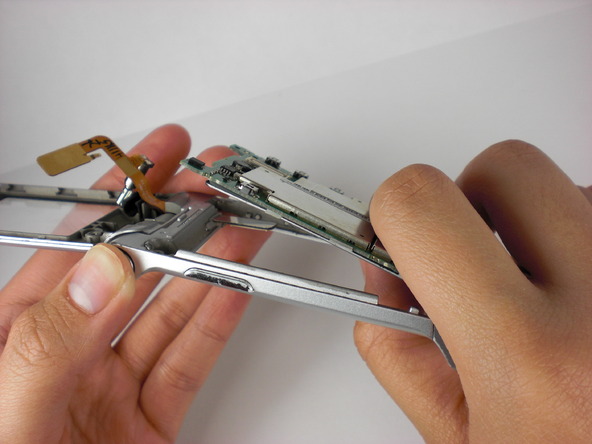

Возьмитесь пальцами за системную плату нижнего флипа и снимите ее.

Осторожно отделите клавиатуру.

10.

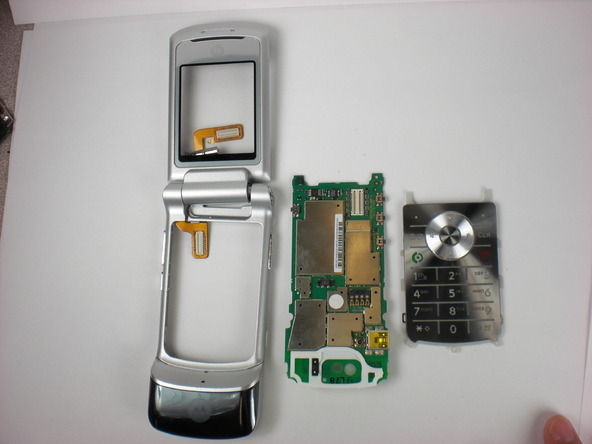

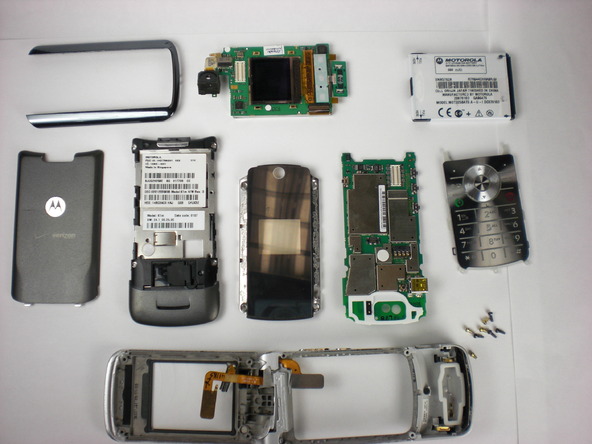

Итак, мы разобрали телефон Motorola K1m. В результате у вас должно получиться примерно так:
