Как разобрать телефон Nokia 5310 Xpress Music

Разборка телефона Nokia 5310 Xpress Music для смены матрицы.

Вот что нам понадобится

TX6 отвертка Torx Plus Инструмент для разбора корпусов аналог SRT-6 или медиатор

Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти.

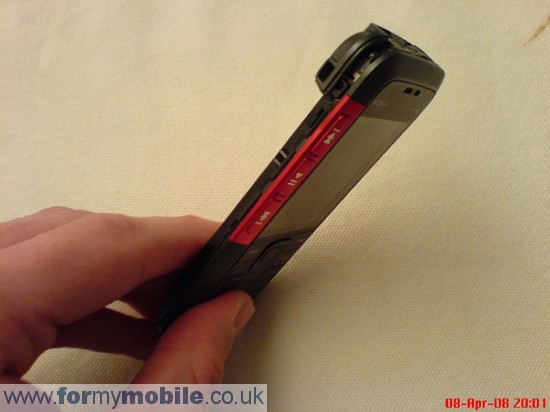

Затем снимите накладку вокруг камеры. Вставьте инструмент для разбора корпусов в щель между накладкой вокруг камеры и корпусом и проведите по периметру накладки, открывая защелки.

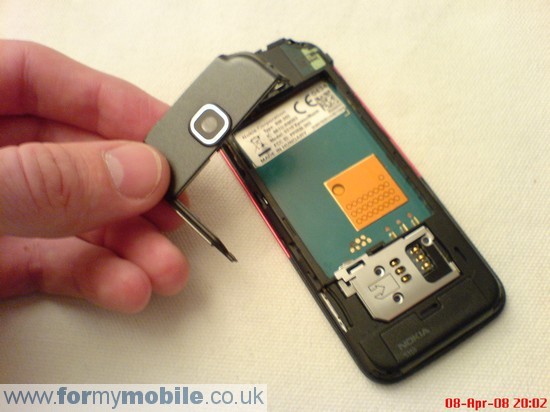

Должно получится так. Под накладкой два шурупа. Открутите их.

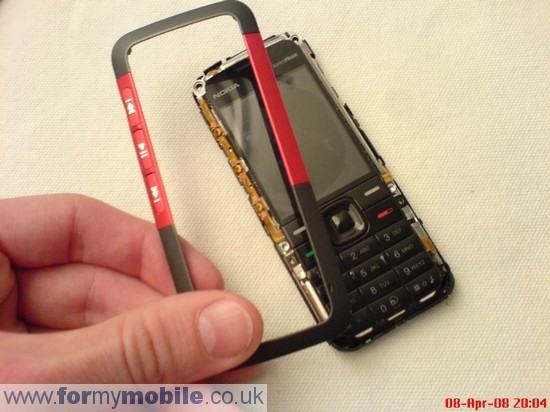

Переверните телефон. Снимите накладку с кнопками. Для этого вставьте инструмент для разбора корпусов в щель между накладкой и корпусом и проведите по периметру накладки, открывая защелки. Под накладкой вы увидите еще два шурупа. Открутите их.

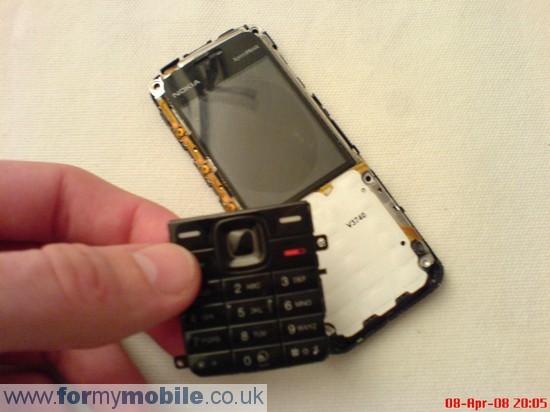

Затем снимите клавиатуру. Просто потяните её с небольшим усилием. Под клавиатурой еще два шурупа. Открутите и их.

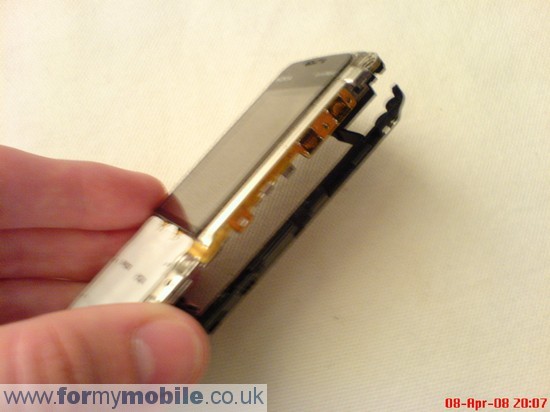

Разделите материнскую плату и корпус телефона.

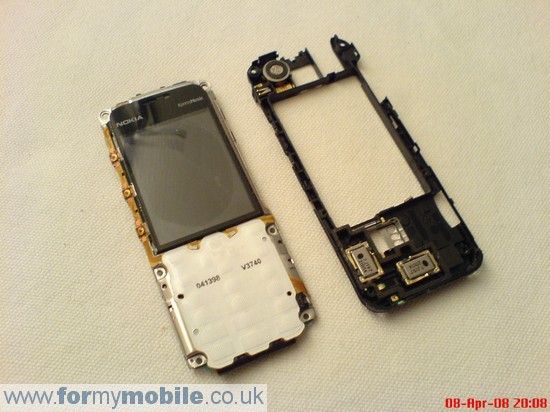

Должно получиться вот так.

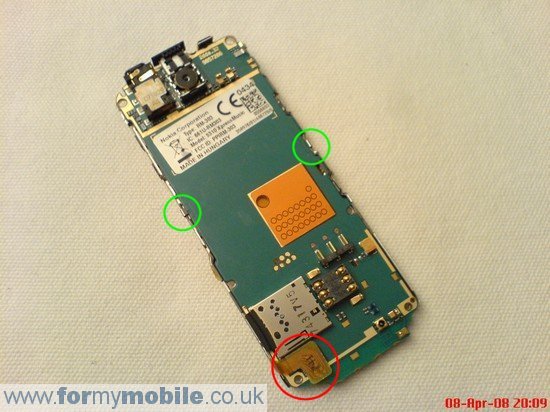

Переверните материнскую плату и откройте две металлические защелки, помеченные зелеными кружками. Затем отсоедините коннектор, помеченный красным кругом, поддев его и потянув наверх.

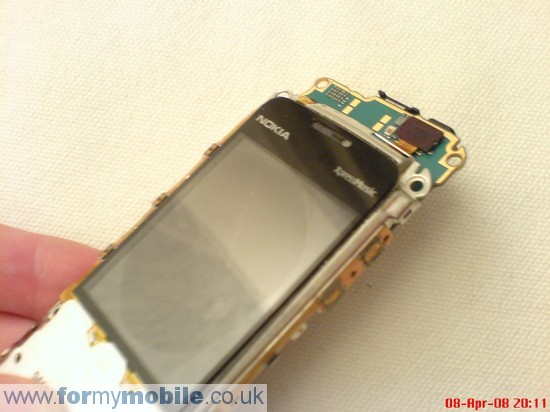

Переверните материнскую плату. Отсоедините коннектор LCD-матрицы от разъема на материнской плате, поддев его плоской отверткой.

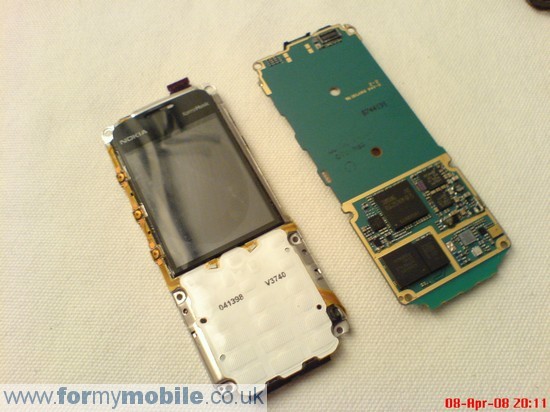

Теперь можно снять LCD-матрицу с рамкой. Должно получиться вот так.

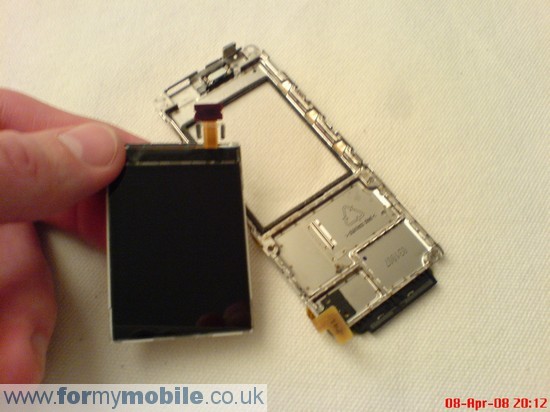

LCD-матрица легко достается из рамки.

Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/5310disassembly.php.
