Как разобрать телефон Siemens S55

Привет всем. Сегодня мы разбираем винтажный телефон Siemens S55, которому уже чёрт знает сколько лет. Валялся он на полке, валялся и вот пришел его час. Встречайте!



Вот что нам понадобится

T5 отвертка Torx 2 мм плоская отвертка

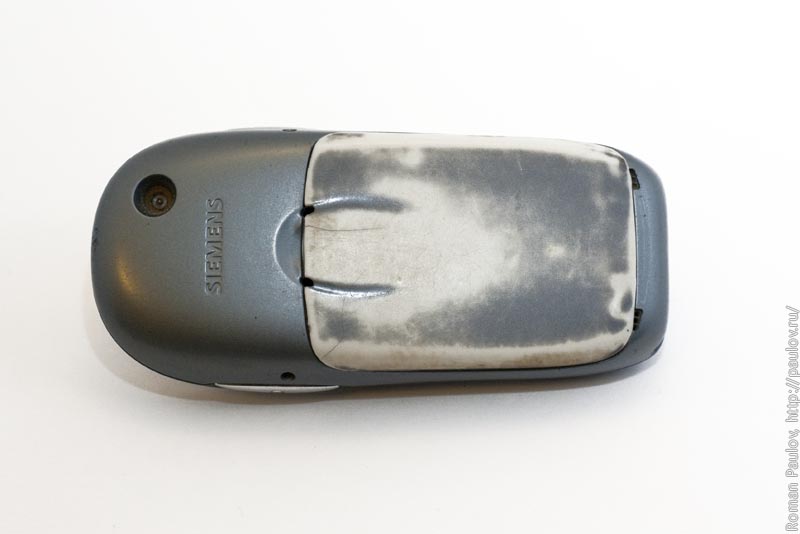

Вот такой наш сегодняшний гость на разделочном столе. Побитый и обшарпанный жизнью. Эту мобилку нашли на улице в сугробе, без задней крышки и аккумулятора. Отмыли, почистили, купили заднюю крышку на телефонном разборе и аккумулятор и он заработал. Настоящий Франкенштейн.

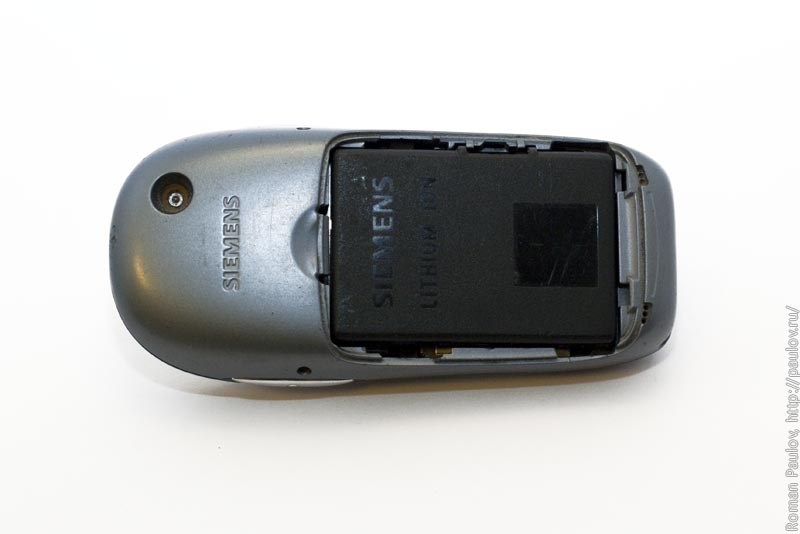

Итак, кладем телефон экраном вниз и снимаем заднюю крышку.

Достаем аккумулятор.

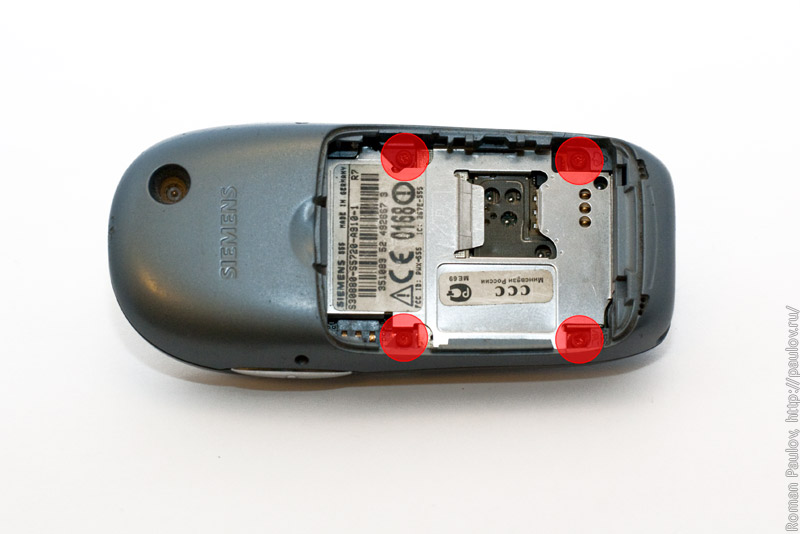

Откручиваем 4 шурупа, помеченные красным. Для этого потребуется отвертка-звездочка T-5.

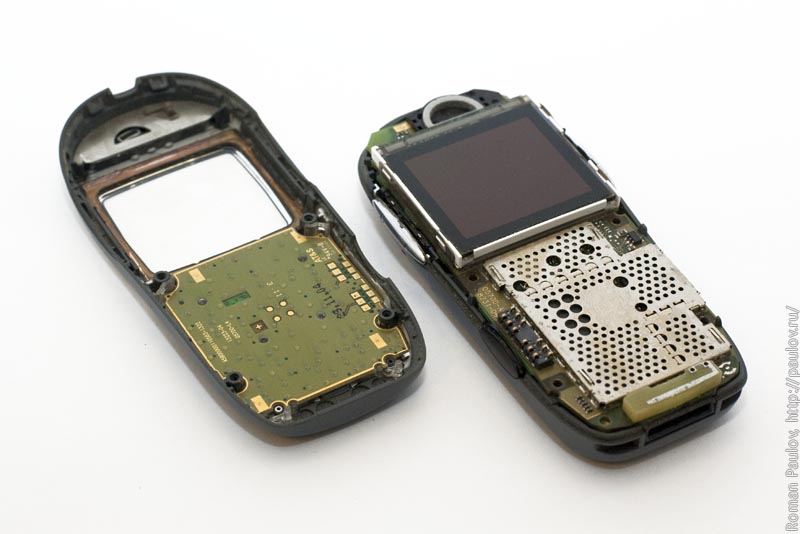

Разделяем телефон на две части.

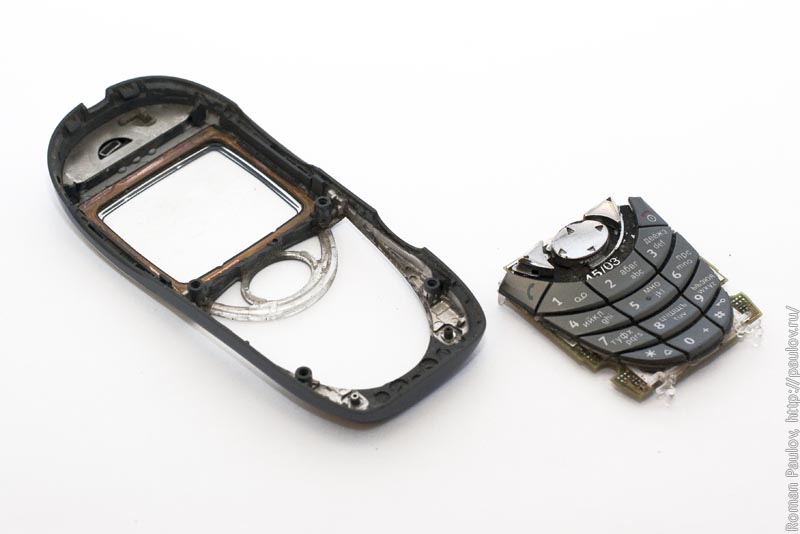

Займемся клавиатурой. Она ни на чем не держится.

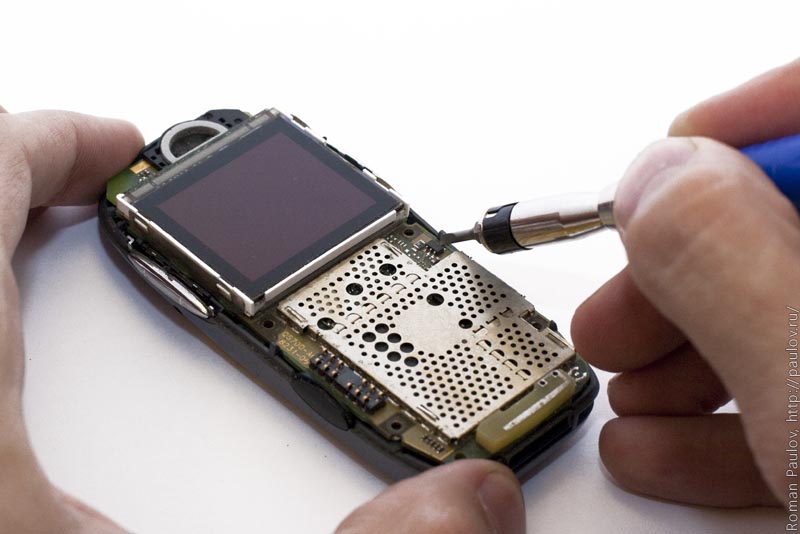

Берем часть с материнской платой. Материнскую плату держит две защелки. Аккуратно отгибаем защелку и достаем материнскую плату телефона.

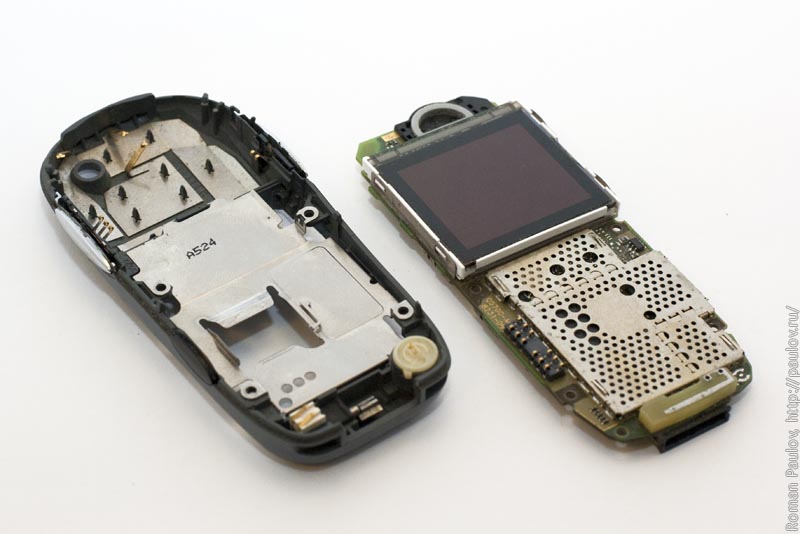

Должно получится вот так.

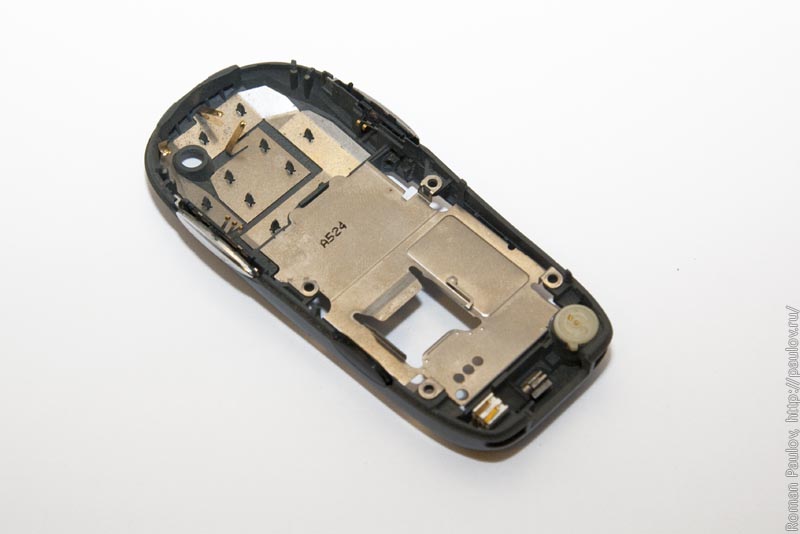

Препарируем корпус.

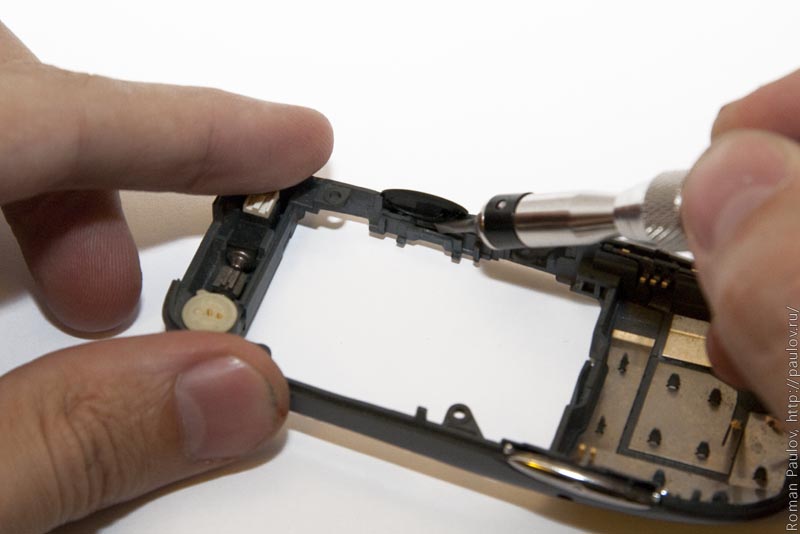

Вытаскиваем окошко ИК-порта. Тут нужно быть аккуратным — пластмасса очень тонкая.

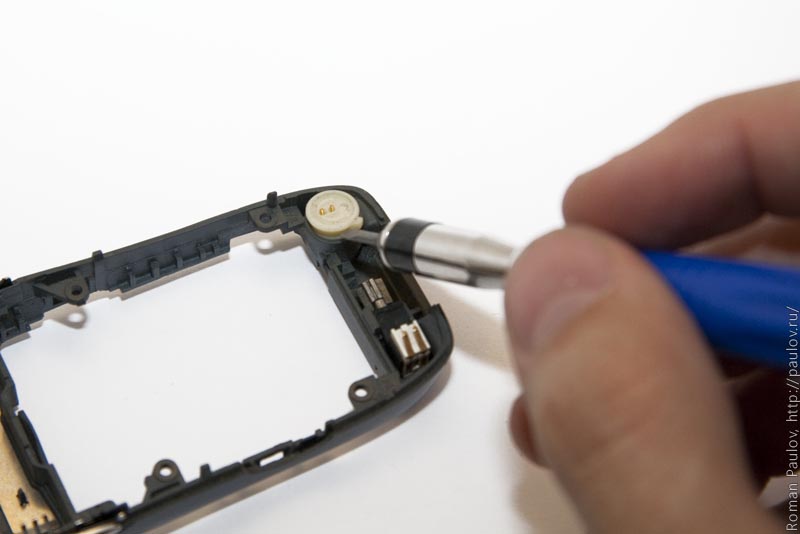

Достаем динамик.

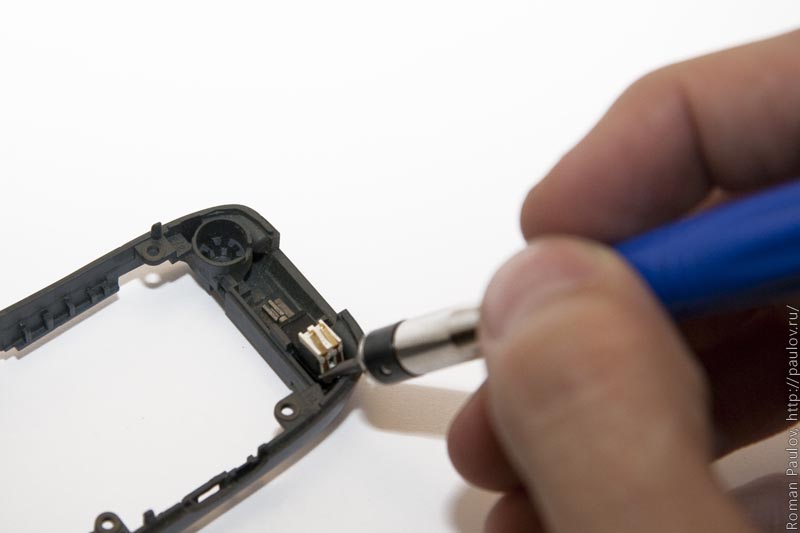

Достаем вибромотор.

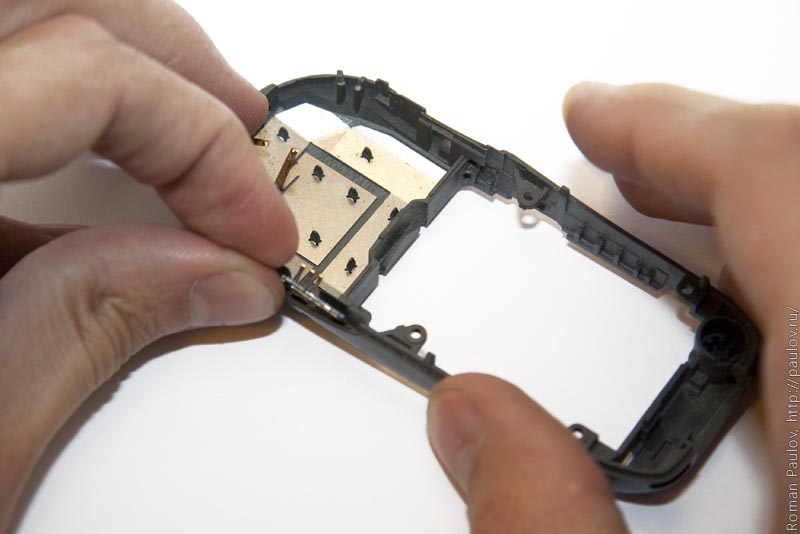

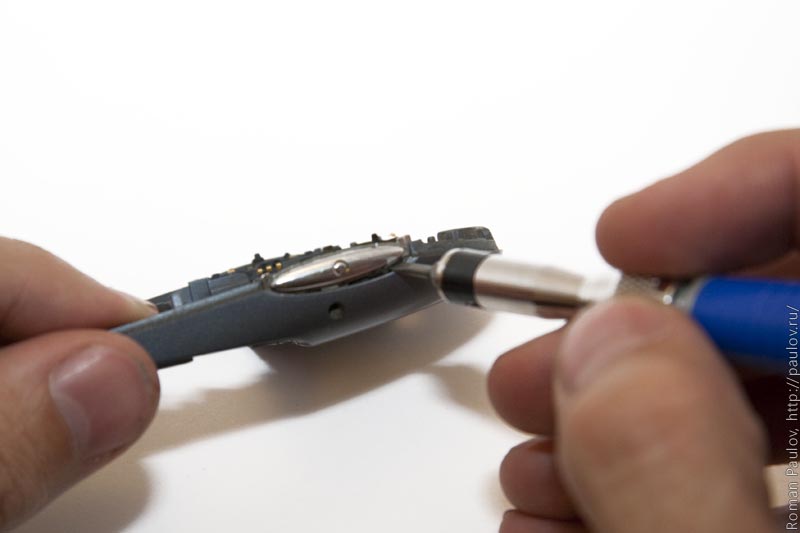

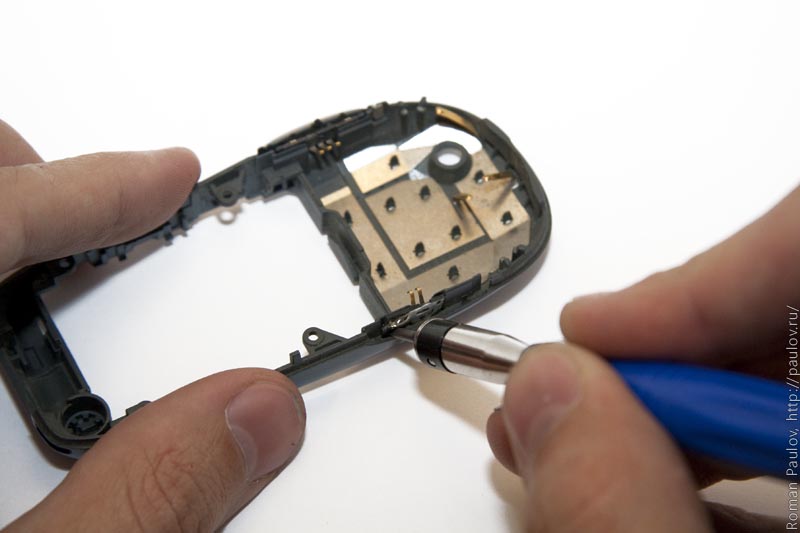

Боковая кнопочка, легонько поддеваем отверткой.

Затем платка под кнопочкой.

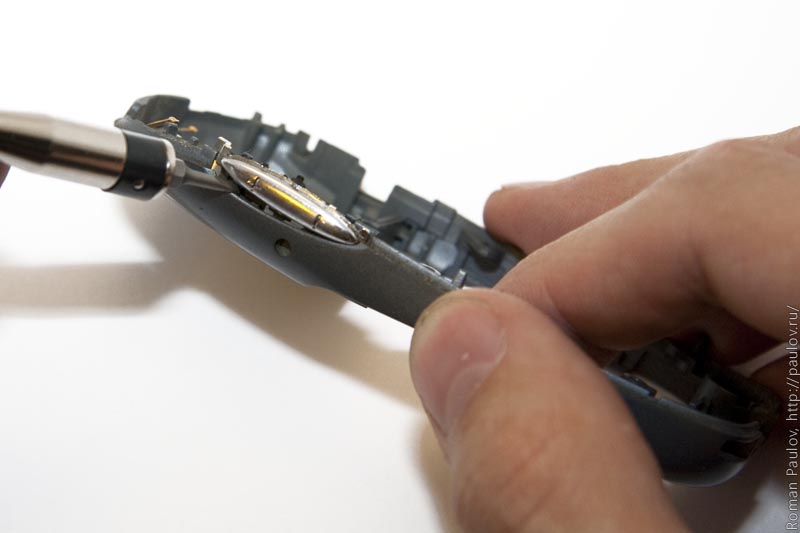

Кнопочка громкости.

И платка под кнопкой громкости.

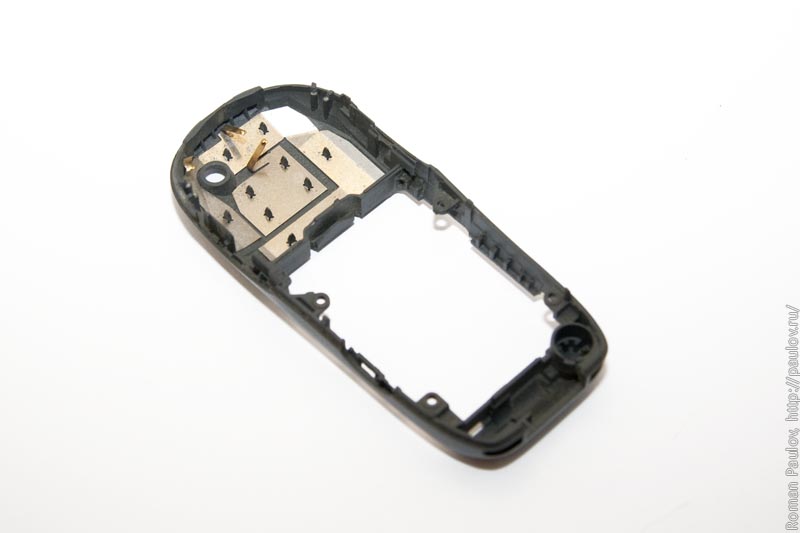

Остается корпус с антенной.

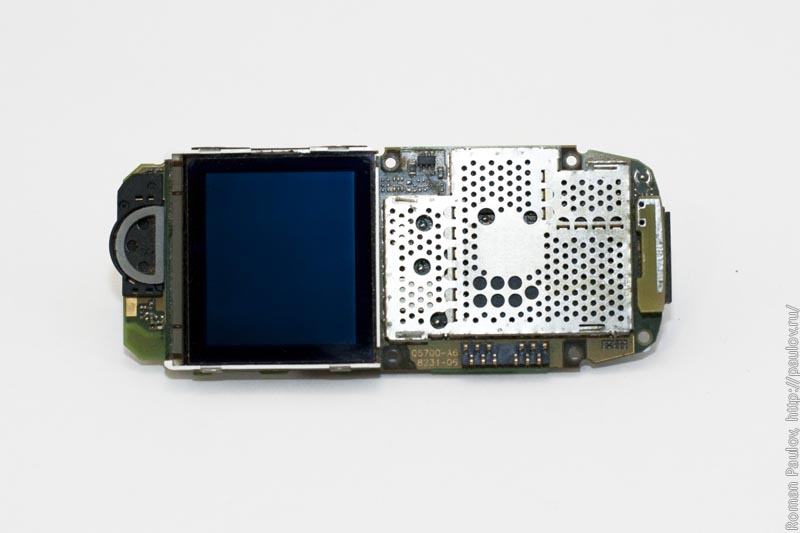

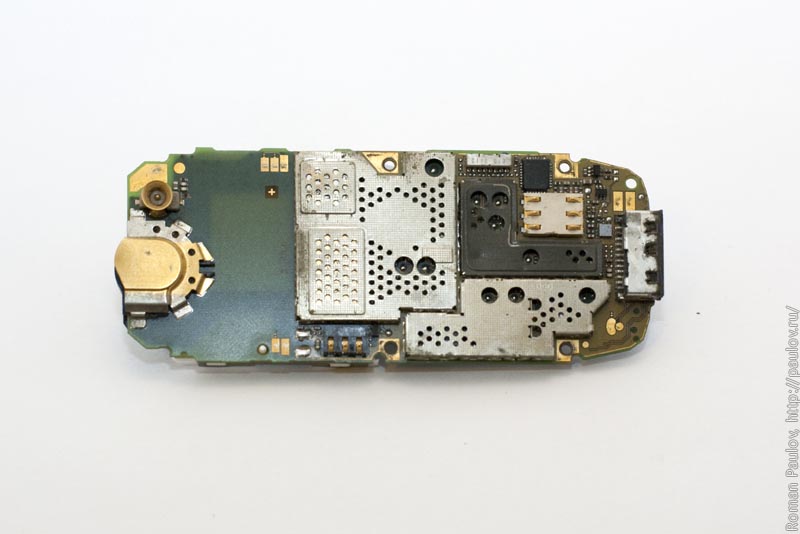

Берем материнскую плату телефона.

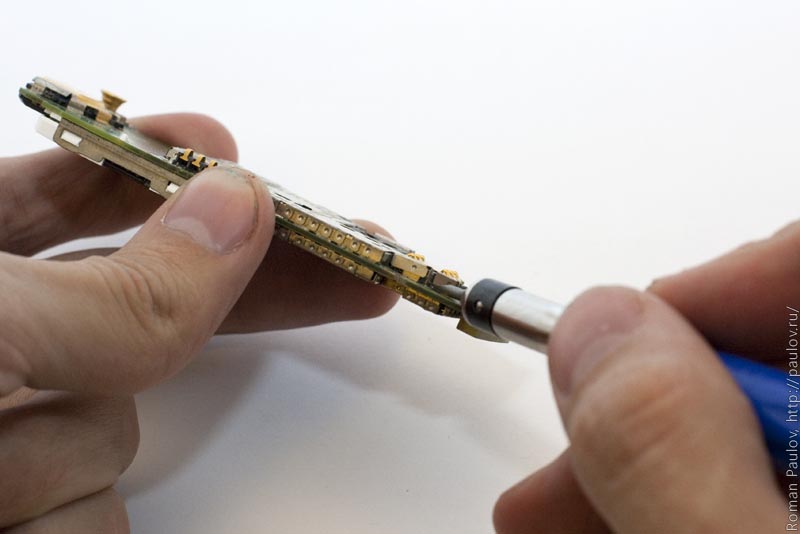

Снимаем металлические экраны с микросхем.

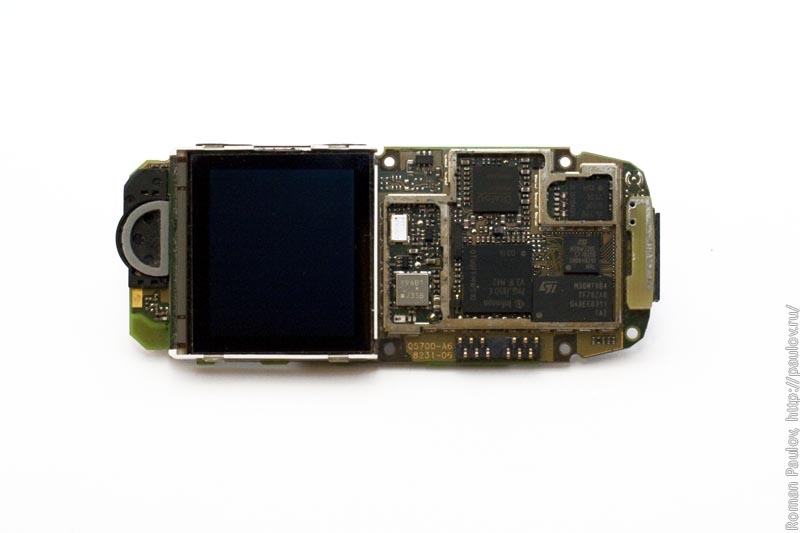

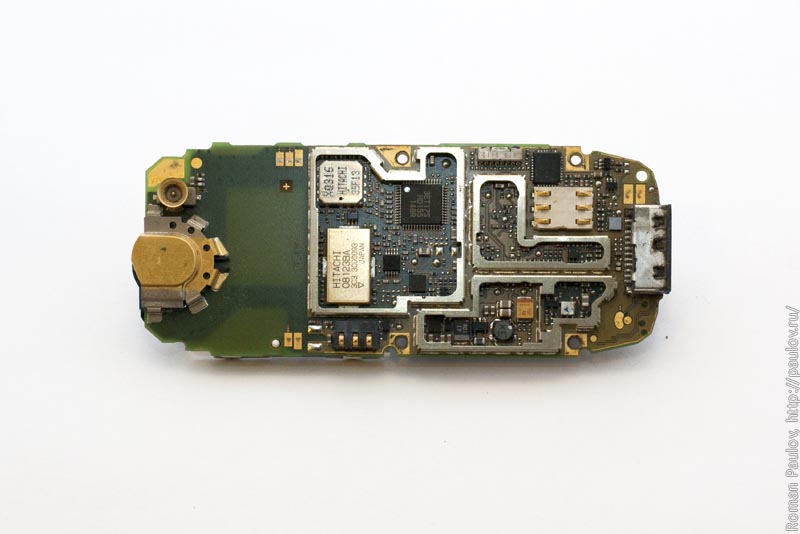

Вот такая красота под ними.

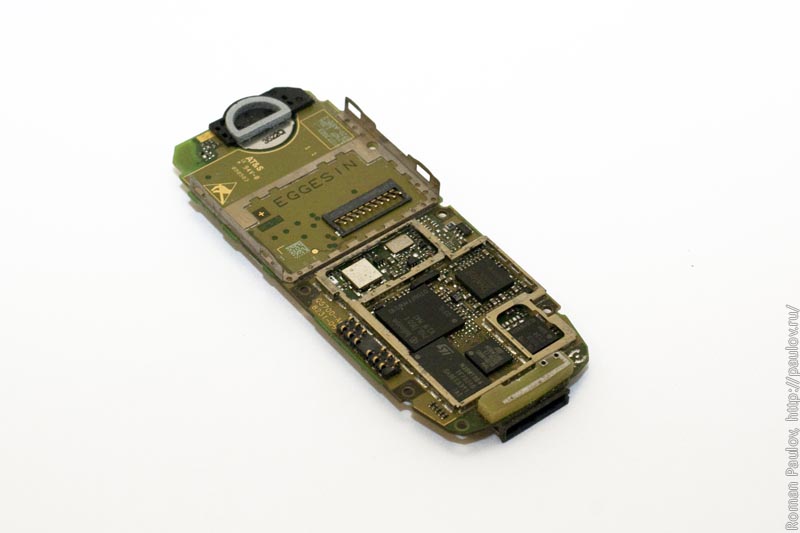

И с обратной стороны.

Тут тоже красиво.

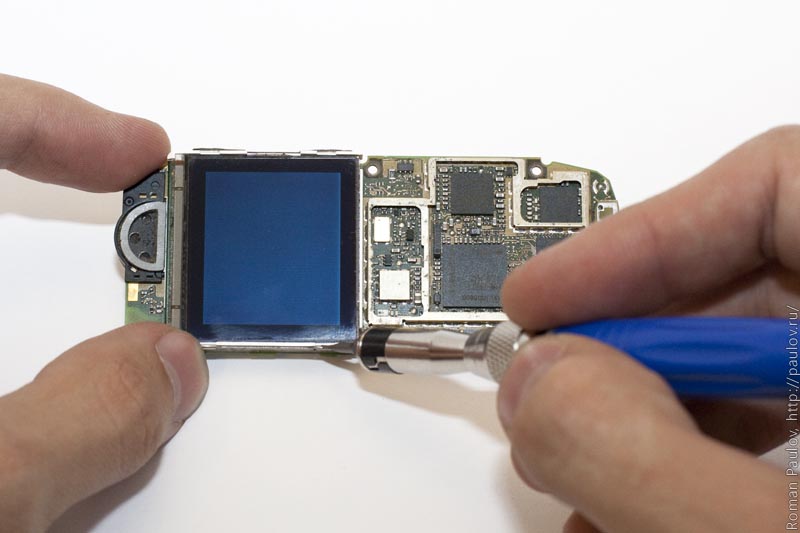

У Сименса С55 можно снять матрицу. Отгибаем 4 защелки, держащие матрицу.

И достаем её.

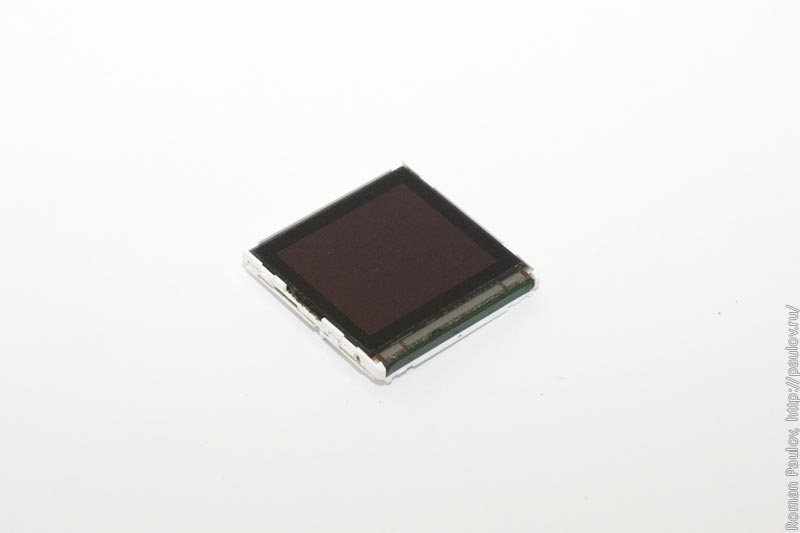

Красота.

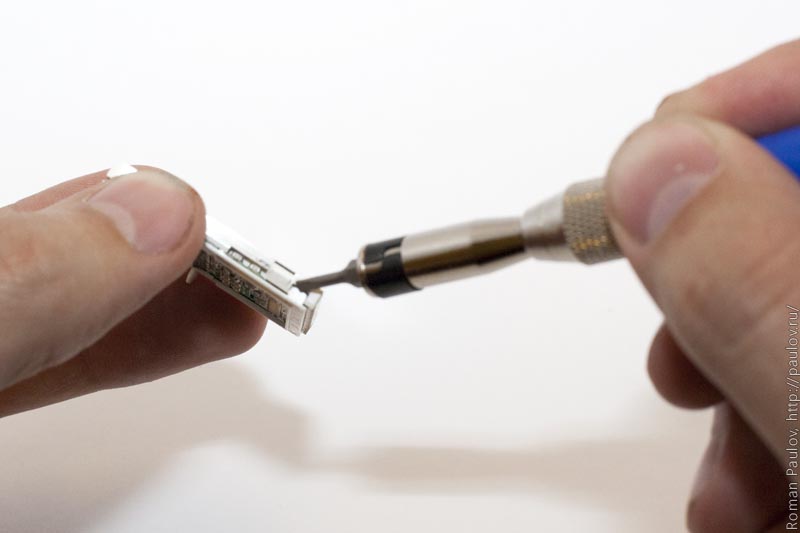

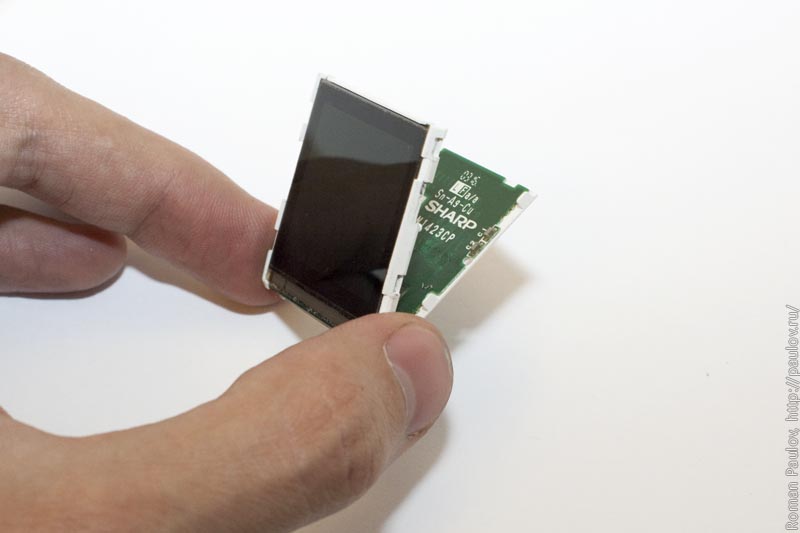

Пробуем разобрать матрицу.

Это максимум. Шлейф припаян к обеим частям.

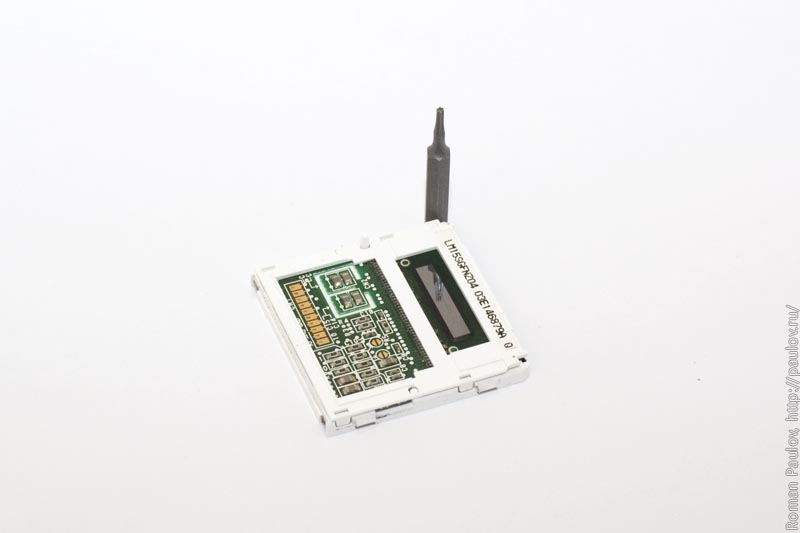

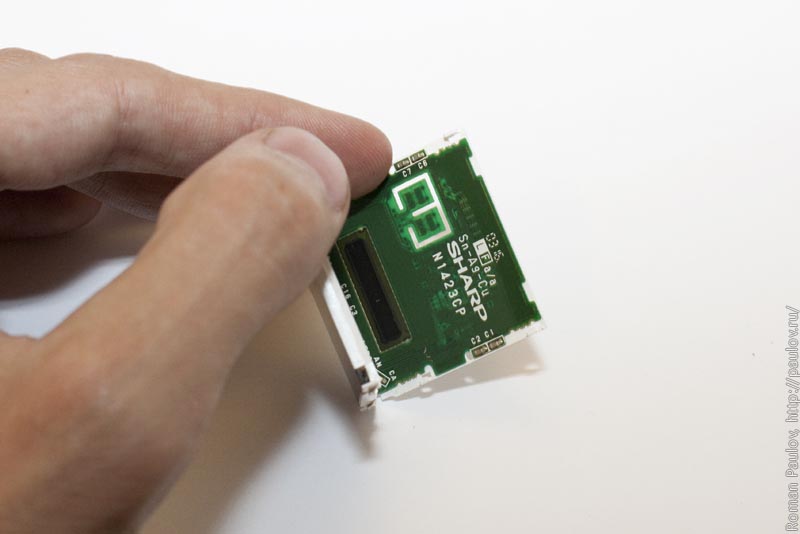

Можно посмотреть кто производитель матрицы.

Материнская плата телефона без матрицы и экранов.

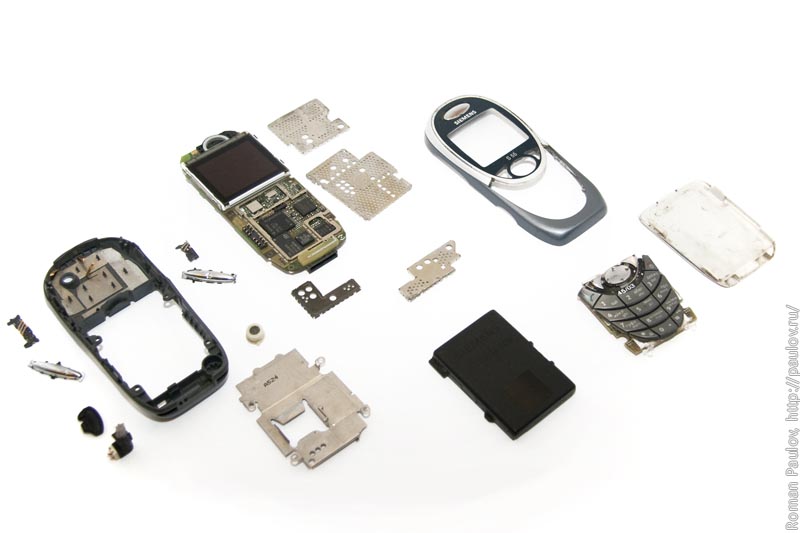

Все компоненты на столе.

Это уже второй телефон Siemens в разборе, можно сделать кое какие выводы. 55 серия Siemens мало отличается, по качеству сборки, от Siemens S65. Есть небольшие нюансы в пользу 55 серии. В ней материнская плата держится в корпусе на защелках, в 65 серии она просто лежит в корпусе и держится только за счет шурупов, стягивающих половинки корпуса. В 55 серии есть металлический экран, отделяющий аккумулятор от материнской платы, в 65 серии его нет и владелец может созерцать материнскую плату. Зато в S65 более качественная пластмасса корпуса, сам корпус более прочный за счет металлической вставки, и половинки корпуса держат 6 шурупов, а не 4, как в S55.
