Как разобрать телефон Sony Ericsson G502

Разборка телефона Sony Ericsson G502.



Вот что нам понадобится

TX6 отвертка Torx Plus Инструмент для разбора корпусов аналог SRT-6 или медиатор

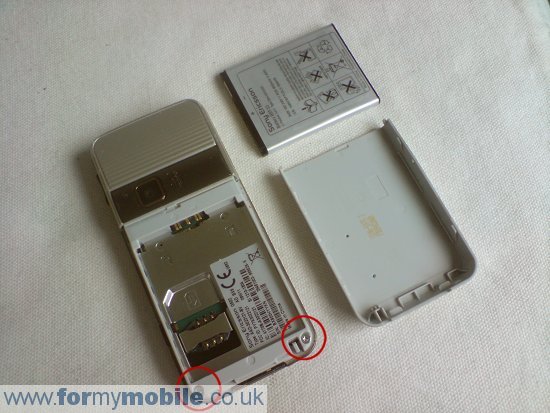

Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Выкрутите два шурупа, отмеченные кружками на картинке:

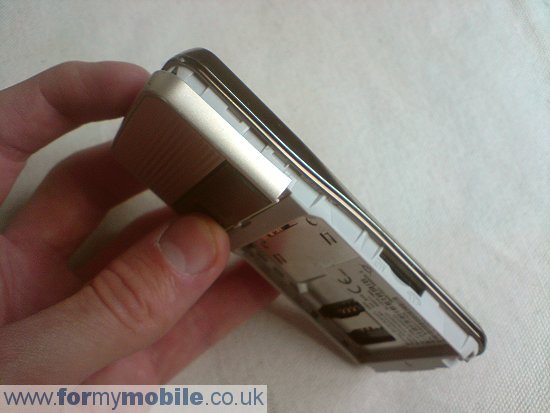

Снимите панель над камерой телефона. Для этого вставьте инструмент для разбора корпусов (или кредитку) в щель между корпусом и панелью и проведите им по периметру панели, чтобы разъединить защелки, которые держат панель на месте.

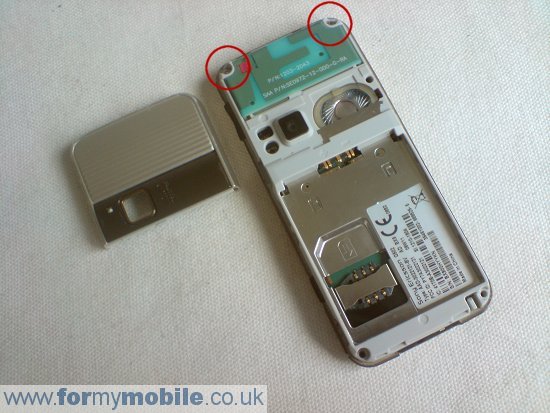

Телефон со снятой панелью камеры должен выглядеть так, как на картинке ниже. Затем выкрутите два шурупа, обведенные кружками:

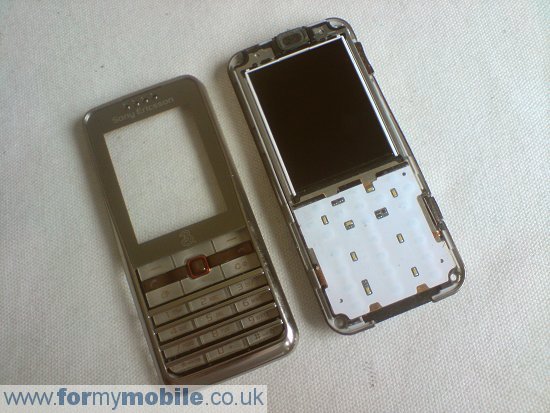

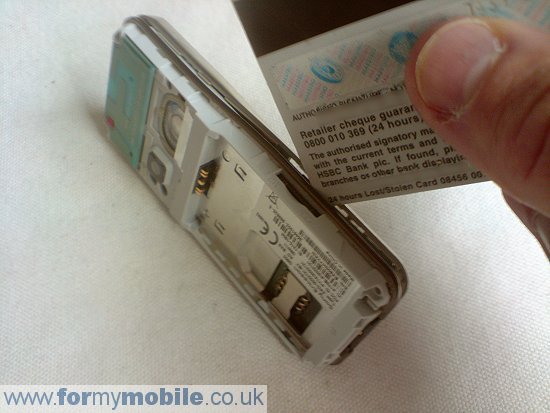

Снимите лицевую панель телефона. Для этого вставьте инструмент для разбора корпусов (или кредитку) в щель между корпусом и панелью и проведите им по периметру панели, чтобы разъединить защелки, которые держат панель на месте.

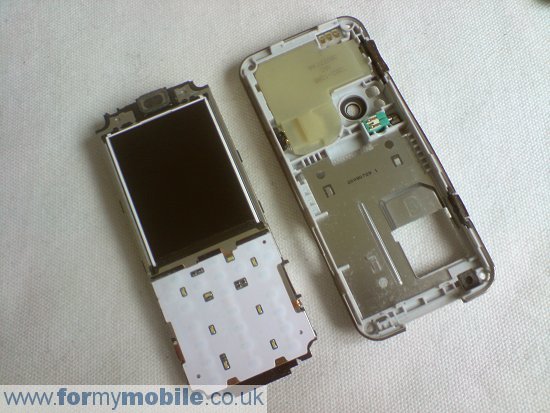

Теперь ваш телефон должен выглядеть так, как на картинке ниже. Сейчас можно без особого труда снять экран и системную плату с задней части телефона.

Должно получиться так:

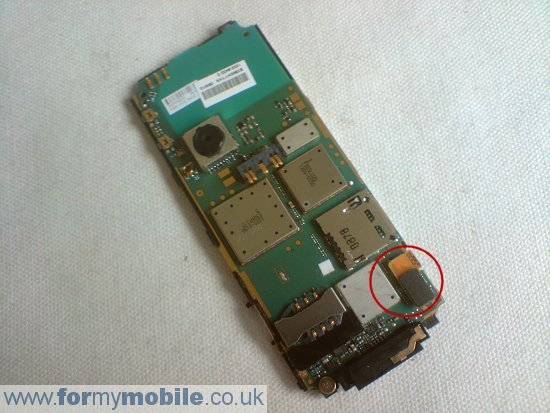

Переверните системную плату, как показано на картинке ниже. Она держится на шлейфе (обведен кружком), который нужно отсоединить. Просто приподнимите и вытащите его из разъема.

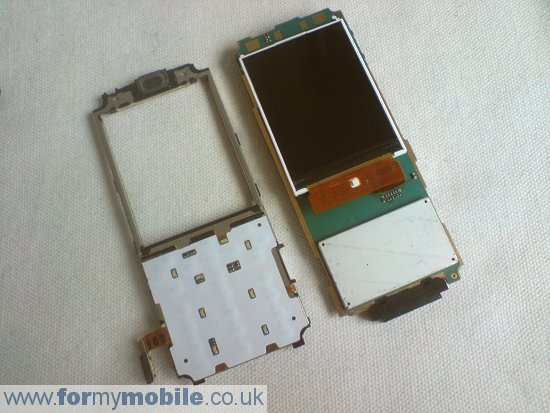

Теперь можно снять рамку LCD-дисплея:

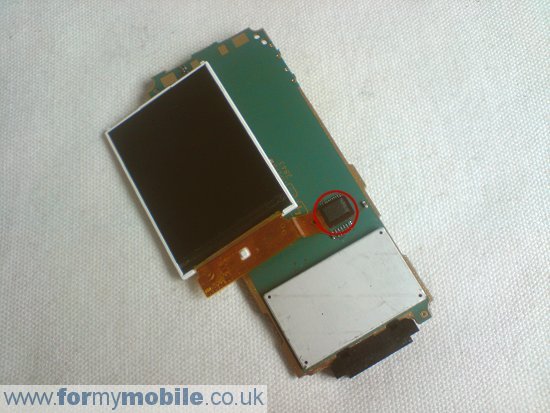

Приподнимите дисплей с одной стороны, и вы увидите еще один шлейф (отмечен кружком на картинке). Отсоедините его так же, как и предыдущий – просто приподнимите и вытащите из разъема.

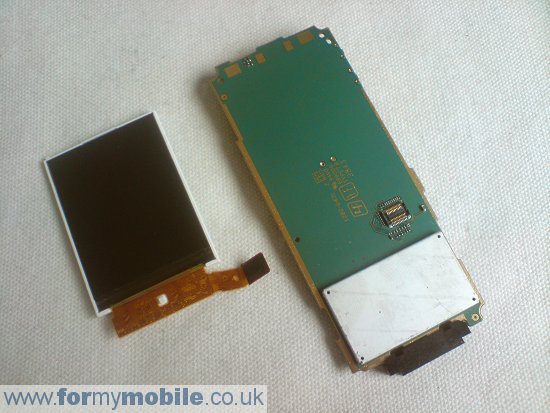

Итак, вы сняли LCD-дисплей:

Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/g502disassembly.php.
