Как разобрать телефон Sony Ericsson K660i

Разборка телефона Sony Ericsson K660i.



Вот что нам понадобится

TX6 отвертка Torx Plus
PH0 крестовая отвертка Phillips
Инструмент для разбора корпусов аналог SRT-6 или медиатор

Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти.

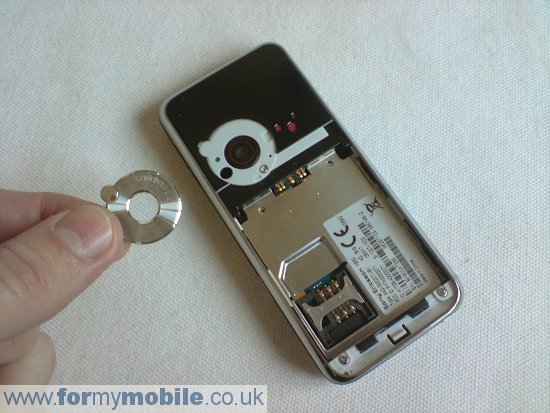

Снимите накладку над камерой телефона. Она должна сниматься без особых усилий. Должно получиться так, как на картинке ниже. Под накладкой вы увидите 3 шурупа, их нужно выкрутить.

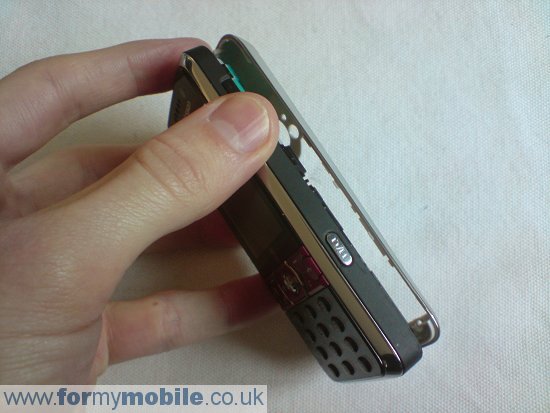

Снимите серебристую декоративную накладку, обрамляющую телефон. Для этого вставьте инструмент для разбора корпусов (или кредитку) в щель между корпусом и накладкой с задней стороны и проведите им по периметру накладки, чтобы разъединить защелки, которые держат ее на месте.

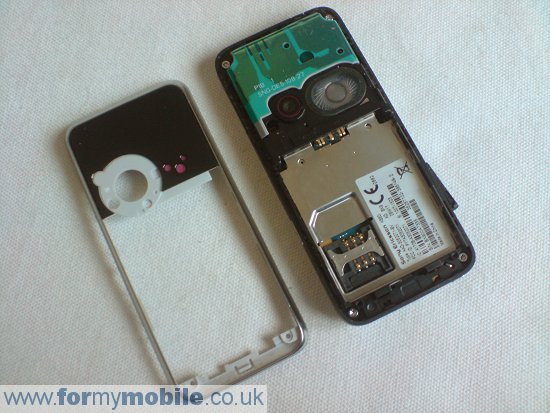

Теперь ваш телефон должен выглядеть так, как на картинке ниже. Выкрутите 4 шурупа, которые вы увидите.

Затем снимите лицевую панель телефона. Для этого вставьте инструмент для разбора корпусов (или кредитку) в щель между корпусом и панелью и проведите им по периметру панели, чтобы разъединить защелки, которые держат панель на месте.

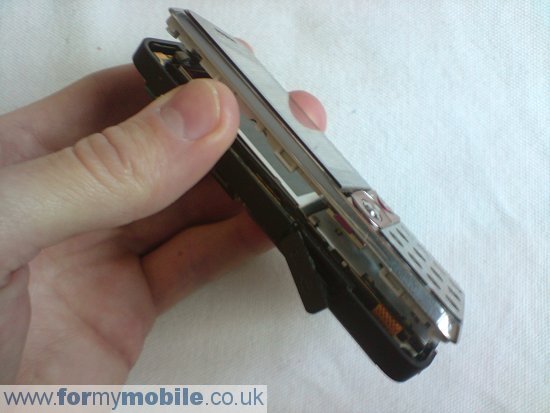

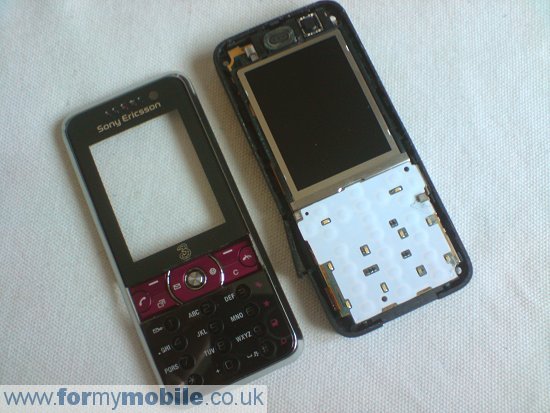

Должно получиться так, как на картинке ниже. Основная часть телефона должна легко выниматься из оставшейся части корпуса.

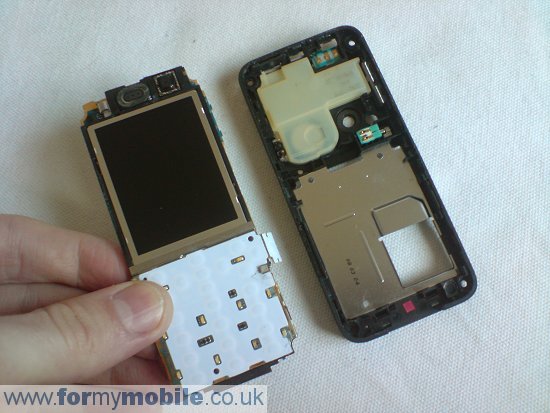

После извлечения основной части телефона из корпуса должно получиться так:

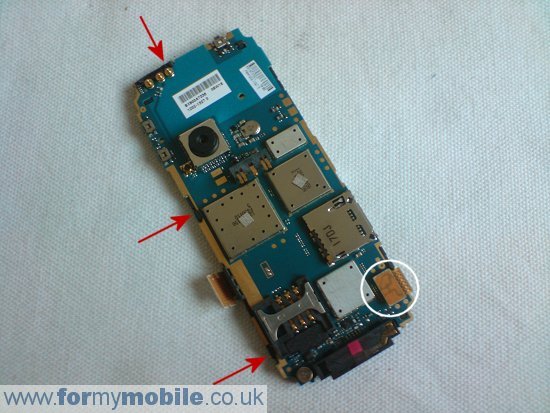

Переверните телефон. Нужно отсоединить шлейф, обведенный кружком на картинке. Просто потяните его вверх и вытащите из разъема. Экран и клавиатура крепятся к системной плате на защелках (некоторые из них указаны стрелочками). Отогните эти защелки и отсоедините системную плату от LCD-экрана и клавиатуры.

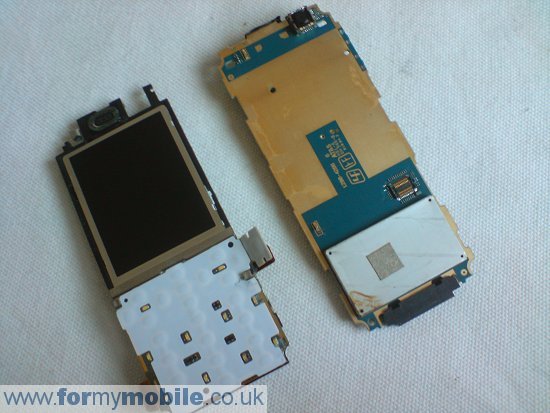

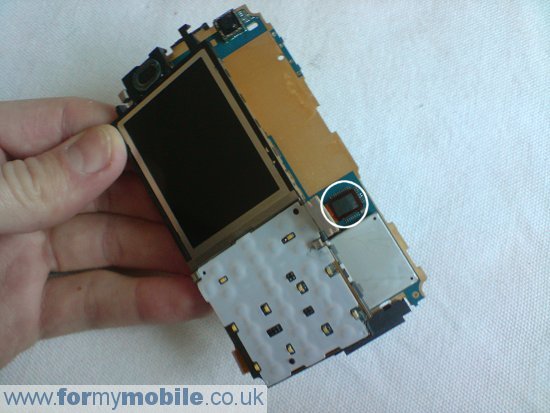

Теперь ваш телефон должен выглядеть так, как на картинке ниже. Обратите внмание, что LCD-дисплей прикреплен шлейфом (отмеченным кружком на картинке) к системной плате. Отсоедините его так же, как и предыдущий.

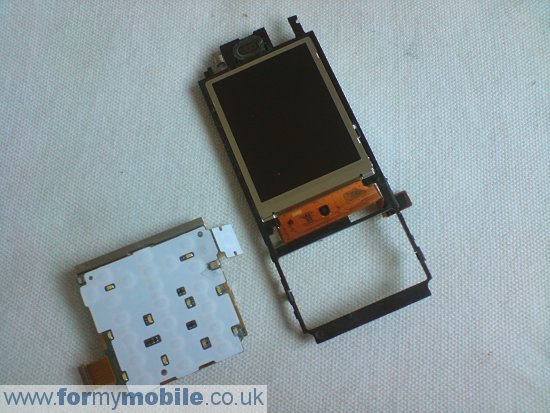

Должно получиться так, как на картинке ниже. Клавиатура крепится к черной рамке на 4 защелках. Откройте эти защелки и снимите рамку.

Теперь можно снять LCD-дисплей, поддев его инструментом для разбора корпуса или кредиткой.

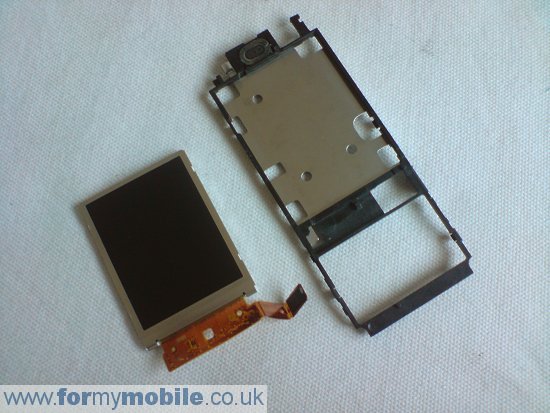

Итак, вы сняли LCD-экран:

Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/k660disassembly.php.
