Как разобрать телефон Sony Ericsson P910i для замены дисплея или корпуса

Разборка телефона Sony Ericsson P910i для замены дисплея или корпуса.

Вот что нам понадобится

PH0 крестовая отвертка Phillips Инструмент для разбора корпусов аналог SRT-6 или медиатор

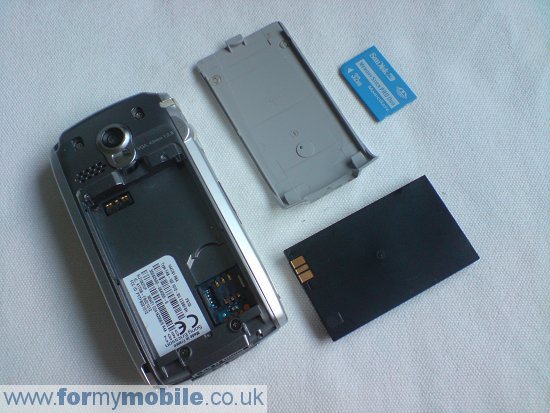

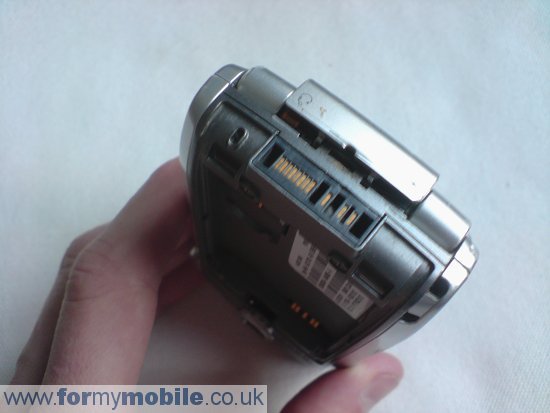

Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти.

Снимите втулку поворотного механизма. Для этого вставьте инструмент для разбора корпусов (или кредитку) в щель между корпусом и втулкой и проведите им по периметру втулки, чтобы разъединить защелки, которые держат ее на месте.

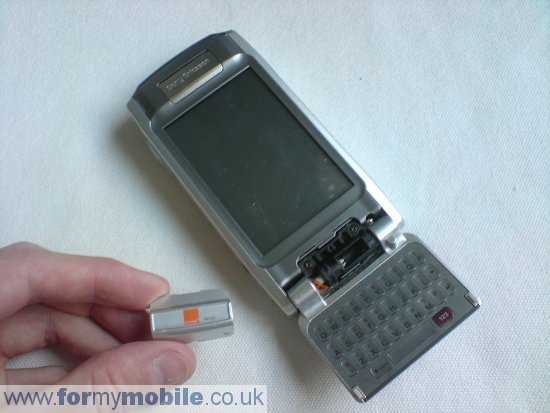

Телефон со снятой втулкой поворотного механизма должен выглядеть так, как на картинке ниже. Теперь откройте откидную крышку-флип и выкрутите два шурупа, которые вы увидите. Тогда флип можно будет снять.

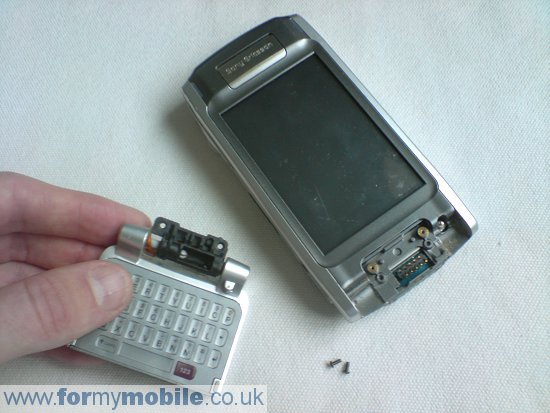

Итак, вы сняли флип телефона:

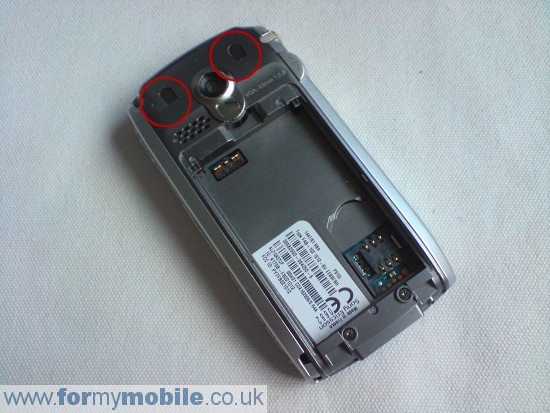

Снимите панель над радиочастотным портом, под ней вы увидите два шурупа в местах, отмеченных кружками. Выкрутите их, а также еще два шурупа в нижней части телефона.

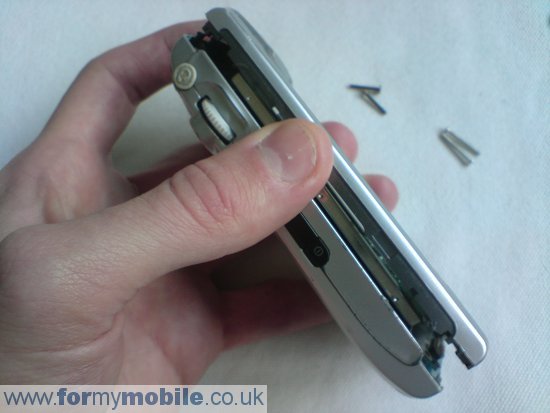

Теперь можно снять лицевую панель. Просто откройте защелки по ее краям, как показано на картинке:

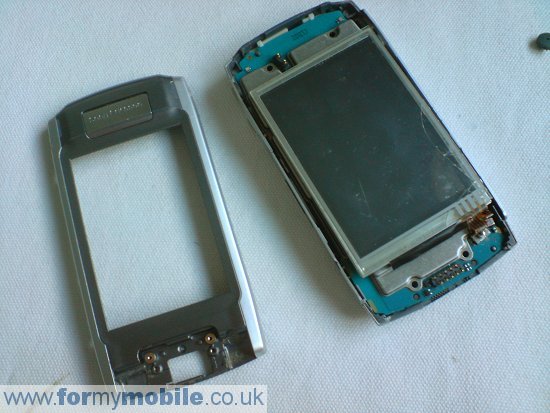

Итак, вы сняли лицевую панель телефона:

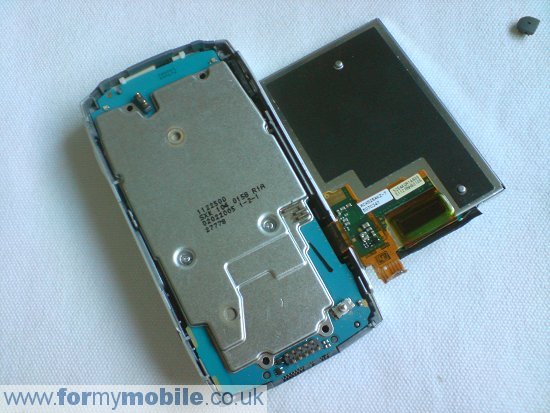

Отогните LCD-дисплей слева направо. Он держится на шлейфе. Затем выкрутите два шурупа, которые вы увидите.

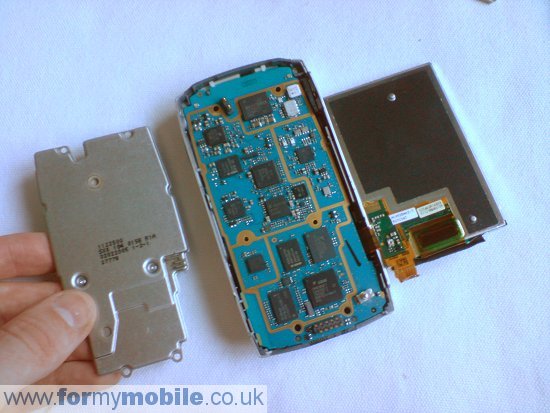

Теперь можно снять металлическую пластинку. Под ней находится системная плата, которая закреплена защелками по краям телефона и вытаскивается без особого труда. Отогните плату справа налево и снимите. При этом шлейф поворотного переключателя может отсоединиться.

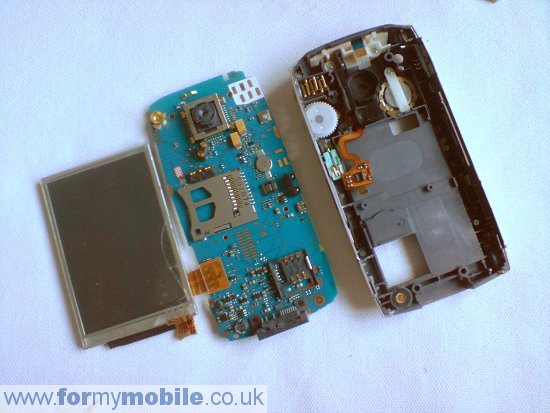

Переверните системную плату, и вы увидите, что дисплей соединен с ней шлейфом. Просто потяните шлейф вверх и вытащите из разъема на плате.

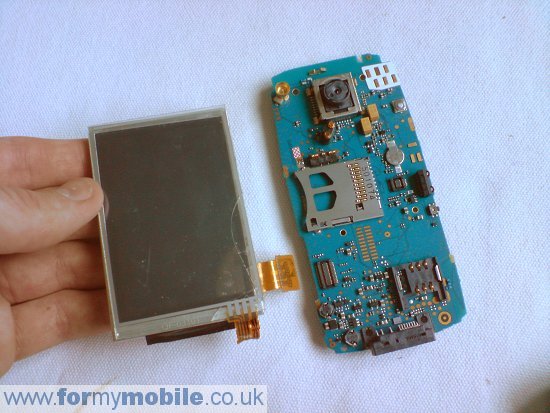

Итак, вы сняли ЖК-дисплей телефона:

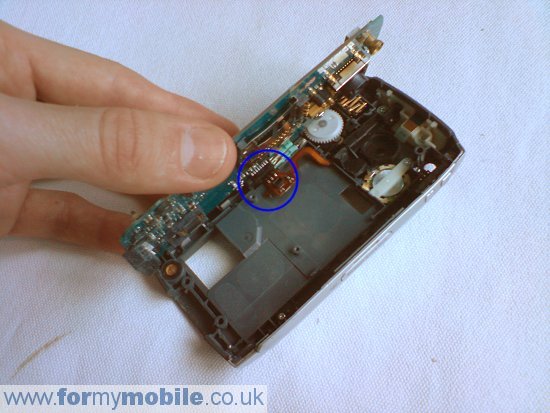

Прежде чем прикреплять новый дисплей, сначала нужно прикрепить на место шлейф поворотного переключателя. Поверните системную плату, как показано на картинке, и вставьте шлейф в разъем. Теперь можно установить новый дисплей.

Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/p910disassembly.php.
