Как разобрать телефон Sony Ericsson Z610i

Разборка телефона Sony Ericsson Z610i.

Вот что нам понадобится

TX6 отвертка Torx Plus Инструмент для разбора корпусов аналог SRT-6 или медиатор

Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти.

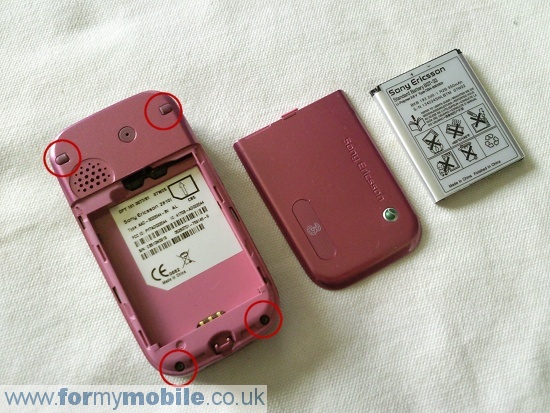

Нужно выкрутить четыре шурупа, обведенных кружками на картинке. Два шурупа в верхней части корпуса прикрыты резиновыми заглушками, которые можно поддеть чем-то вроде маленьких ножниц или пинцета.

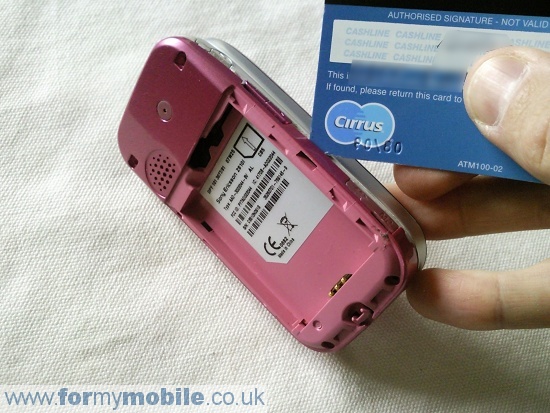

Снимите аккумуляторный отсек телефона. Для этого вставьте инструмент для разбора корпусов (или кредитку) в щель между корпусом и аккумуляторным отсеком и проведите им по периметру отсека, чтобы разъединить защелки, которые его фиксируют.

Телефон со снятым аккумуляторным отсеком должен выглядеть так, как на картинке ниже. Теперь нужно отсоединить шлейф, отмеченный на картинке кружочком. Для этого просто потяните его вверх и отсоедините. Затем сдвиньте серебристую панель вверху телефона в направлении, указанном стрелками.

Должно получиться так, как на картинке ниже. Теперь нужно отсоединить другой шлейф (обведен на картинке кружочком). Просто потяните его вверх и вытащите разъем.

Отсоединив шлейф, извлеките черную деталь, к которой он прикреплен, как показано на картинке. Теперь потяните края корпуса в разные стороны, как показано стрелочками  на картинке, чтобы вытащить системную плату.

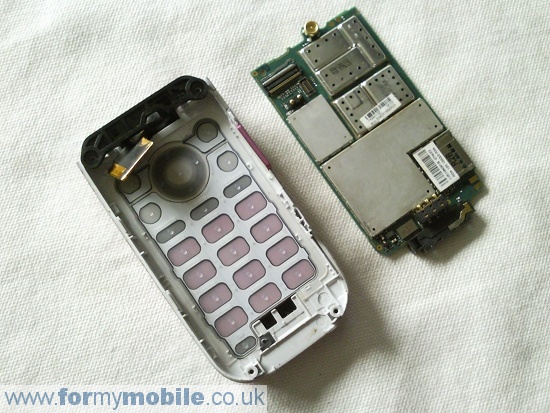

Телефон со снятой системной платой должен выглядеть так, как на картинке ниже. Имейте в виду, что вместе с платой может открепиться и кнопка громкости сбоку телефона.

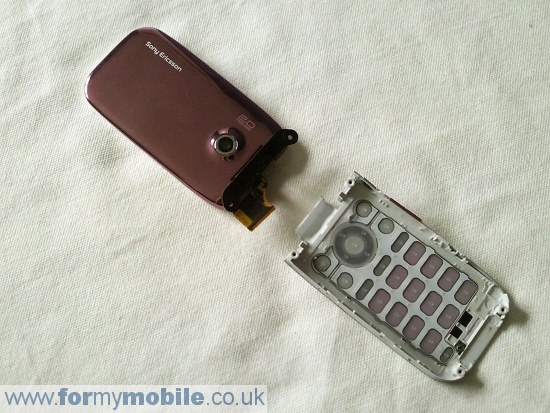

Откройте флип и потяните верхнюю и нижнюю части телефона в разные стороны. Они должны отделиться без особых усилий.

Переверните верхнюю часть телефона. Начиная с угла, обведенного кружком на картинке, открепите пластину

Также открепите пластину в верхней части экрана.

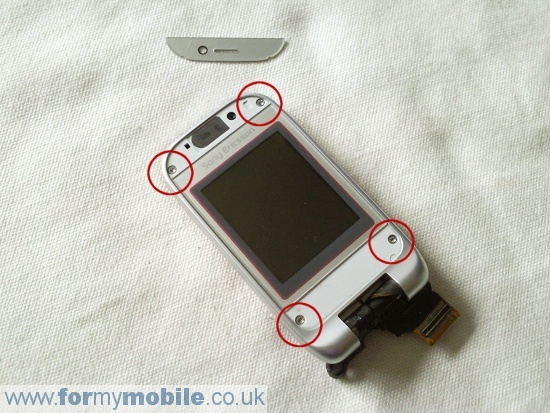

Теперь можно добраться до четырех шурупов (обведены кружками на картинке) и открутить их.

Снимите переднюю панель корпуса телефона. Для этого вставьте инструмент для разбора корпусов (или кредитку) в щель между корпусом и панелью и проведите им по периметру корпуса, чтобы разъединить защелки, которые держат части корпуса вместе.

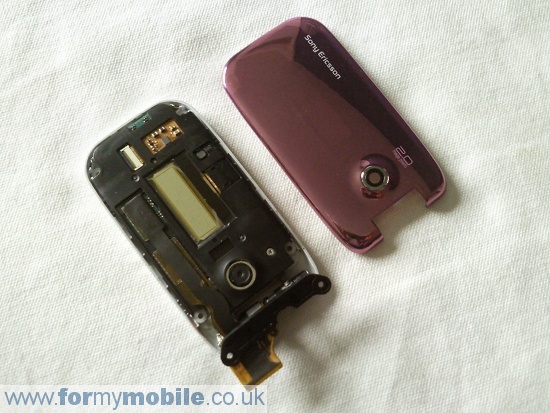

Верхняя половина крышки теперь должна легко сниматься:

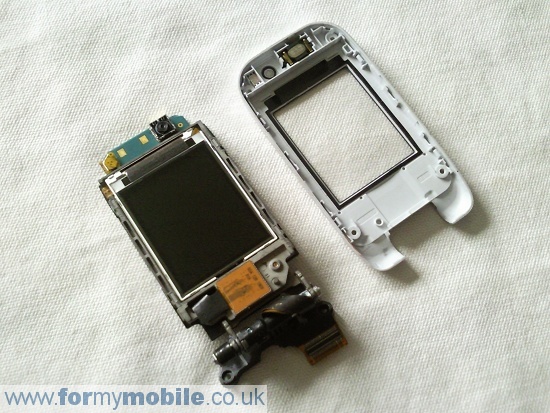

Также можно отделить дисплейный модуль от второй половины крышки. Должно получиться так:

Переверните телефон и отсоедините два шлейфа, отмеченных кружочками на картинке. Просто потяните их вверх и вытащите.

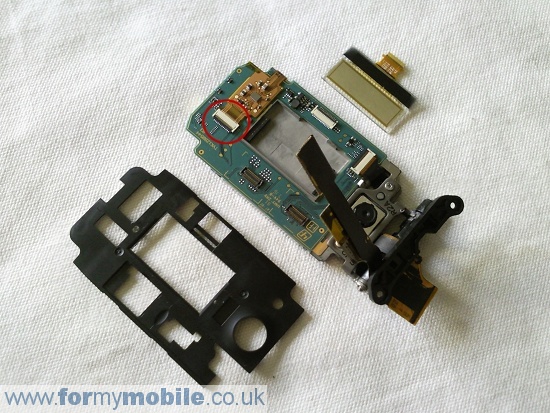

Подденьте и снимите черную квадратную деталь, как показано на картинке ниже. Теперь нужно отсоединить шлейф, обведенный на картинке кружком. Просто откиньте черную защелку и вытащите небольшой экран.

Теперь можно без труда снять большую черную деталь корпуса, как показано на картинке ниже. Затем нужно отсоединить шлейф, отмеченный на картинке кружком. Просто откиньте черную защелку и вытащите шлейф из разъема.

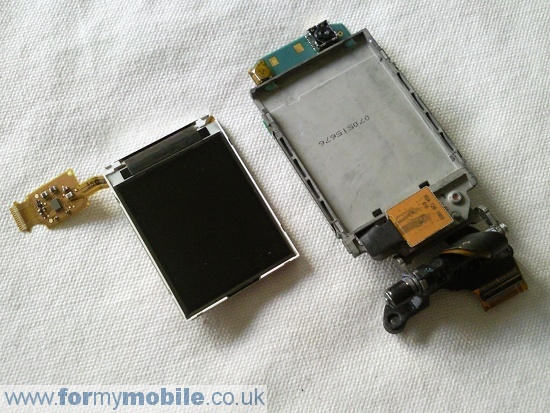

Теперь переверните телефон и  подденьте дисплей, он должен легко выниматься из металлической рамки.   Итак, вы сняли оба  LCD-экрана.

Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/z610disassembly.php.
