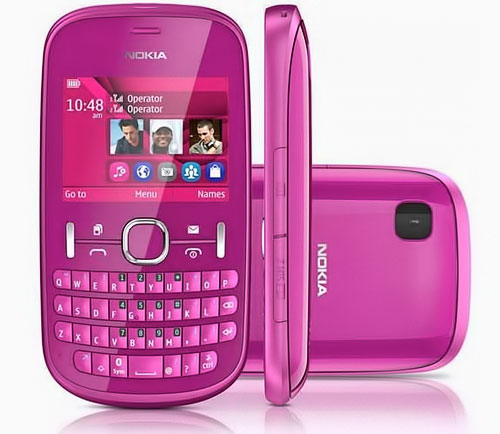

Как собрать телефон Nokia Asha 200 / 201 после замены деталей

Как разобрать телефон Nokia Asha 200, мы рассмотрели в предыдущей статье. А теперь будем собирать его после замены деталей.

Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

  • набор инструментов Nokia Standard Toolkit версии 2

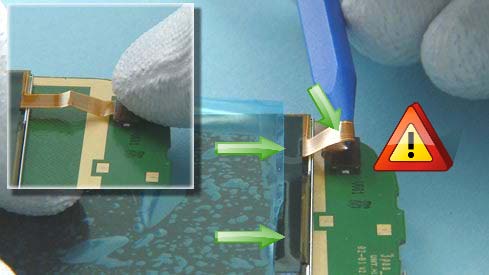

Приступим к сборке телефона. Присоедините шлейф дисплея к разъёму системной платы. Для этого согните шлейф острым концом инструмента SS-93, одновременно осторожно сдвигая дисплей в направлении стрелочки на картинке.

Будьте осторожны! Не сгибайте шлейф слишком близко к разъёму.

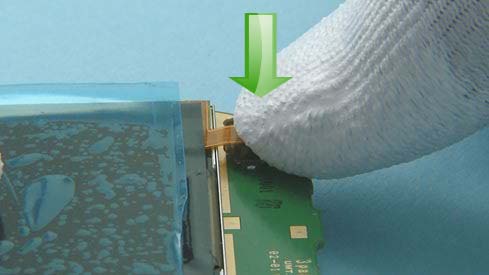

Осторожно прижмите шлейф дисплея.

Теперь нужно установить модуль системной платы вместе с дисплеем и рамкой клавиатуры в каркас корпуса. Начните вставлять его с верхнего края.

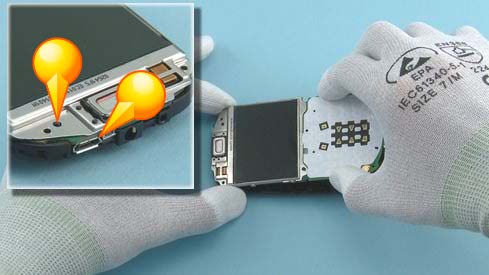

Чтобы правильно выровнять модуль, ориентируйтесь на расположение разъёма USB и штырька, указанного на картинке.

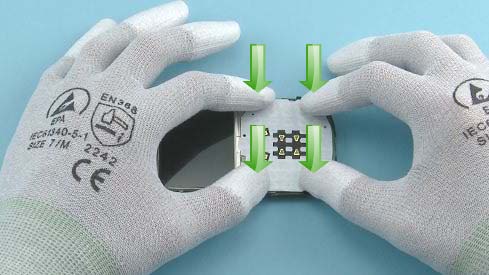

Затем опустите модуль системной платы вместе с дисплеем и рамкой клавиатуры в каркас корпуса и прижмите, чтобы он закрепился.

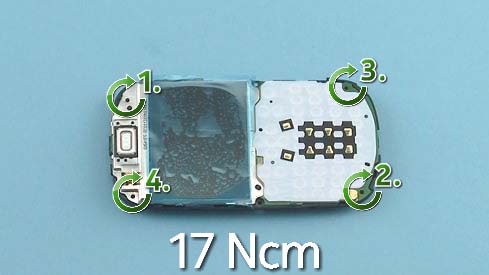

Затяните 4 шурупа со шлицем TORX+ 6 при помощи отвёртки с крутящим моментом 17 Нсм.

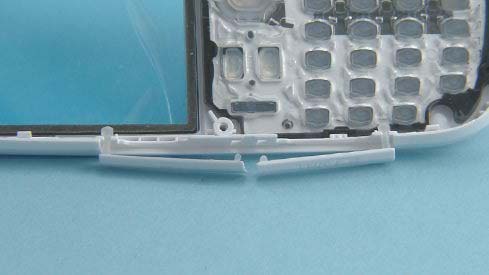

Прежде чем скреплять каркас корпуса и лицевую панель, откройте дверцы отсеков для карты памяти SD и второй SIM-карты.

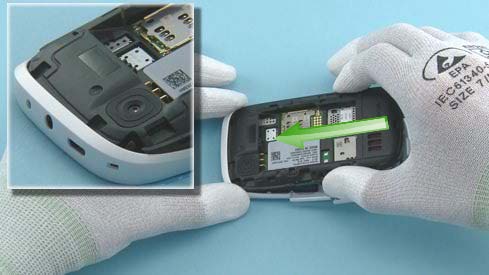

Прикрепите каркас корпуса к лицевой панели, начиная вставлять его с верхнего края.

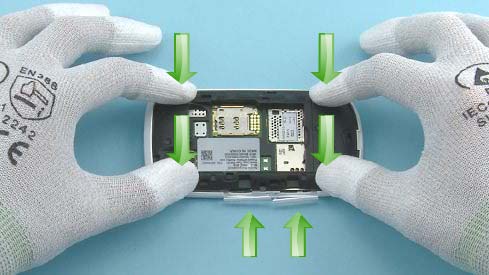

Прижмите каркас корпуса к лицевой панели, чтобы они скрепились. Закройте дверцы отсеков для карты памяти SD и второй SIM-карты.

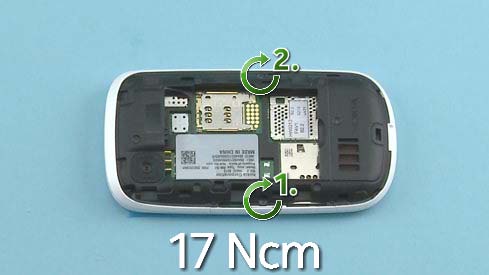

Затяните 2 шурупа со шлицем TORX+ 6 при помощи отвёртки с крутящим моментом 17 Нсм.

Готово! Мы собрали телефон Nokia Asha 200, теперь можно вставить SIM-карту, карту памяти и аккумулятор и закрыть заднюю крышку.
