Как заменить поврежденный экран ноутбука Acer Aspire 3810T

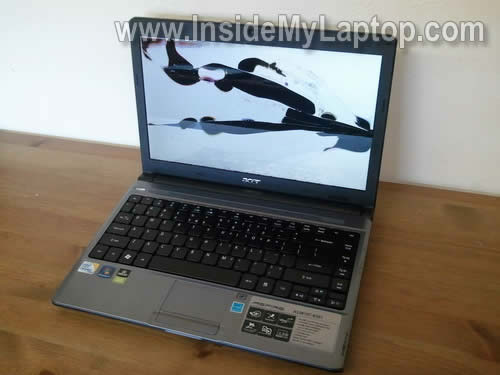

В этой статье я объясняю, как удалить и заменить поврежденный жидкокристаллический экран в ноутбуке Acer Aspire 3810T. На этой модели установлен жидкокристаллический экран подсветки LED.

В этой статье я объясняю, как удалить и заменить поврежденный жидкокристаллический экран в ноутбуке Acer Aspire 3810T. На этой модели установлен жидкокристаллический экран подсветки LED.

Я буду разбирать ноутбук Acer Aspire AS3810T-8501.
Наиболее вероятно это руководство подойдет и к другим моделям ноутбуков Acer, если вам оно помогло при разборке другой модели, пожалуйста, укажите номер этой модели в комментариях после этого сообщения.

Перед тем как начать, убедитесь, что ваш ноутбук отключен от сети и батарея удалена.

ШАГ 1.

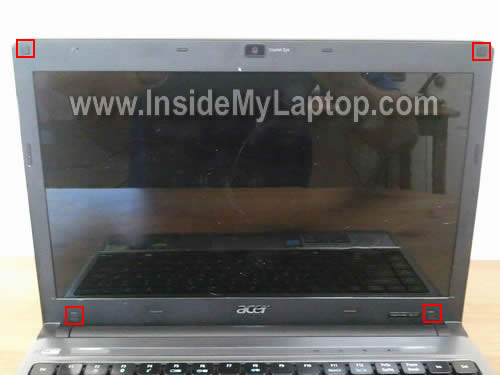

Найдите четыре винта удерживающих крышку передней панели экрана.

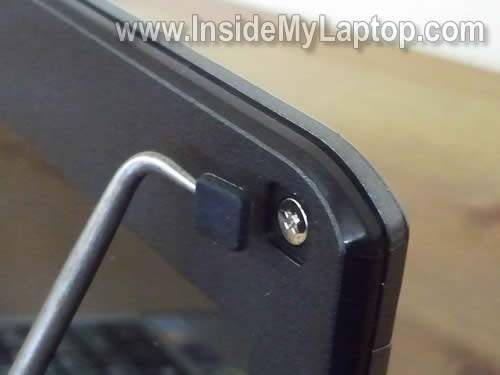

Два винта в верхней части лицевой панели закрыты резиновыми заглушками и два винта в нижней ее части закрыты пластиковыми заглушками.

Вы можете снять их при помощи какого-нибудь острого инструмента, все заглушки имеют липкое покрытие, приклейте их куда-нибудь, чтобы не потерять.
Теперь вы можете открутить все четыре винта.

ШАГ 2.

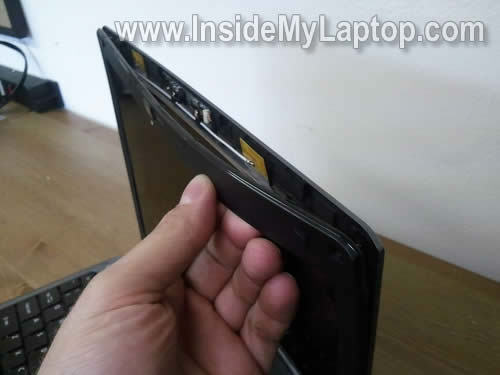

Начните отсторожно отделять экранную панель от корпуса дисплея, начиная с верхней части.

ШАГ 3.

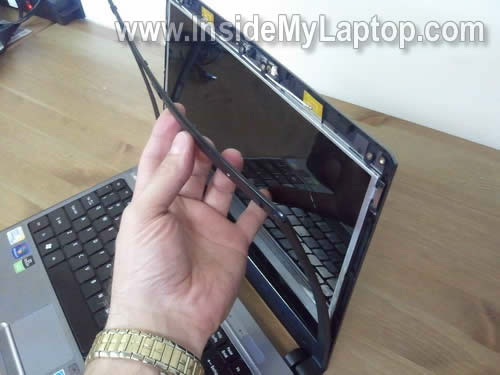

Продолжайте отделять панель.

ШАГ 4.

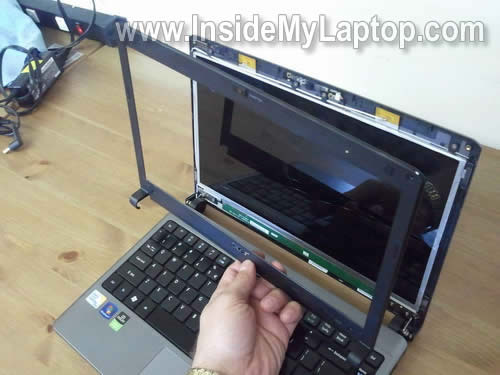

Теперь экранная панель может быть удалена.

ШАГ 5.

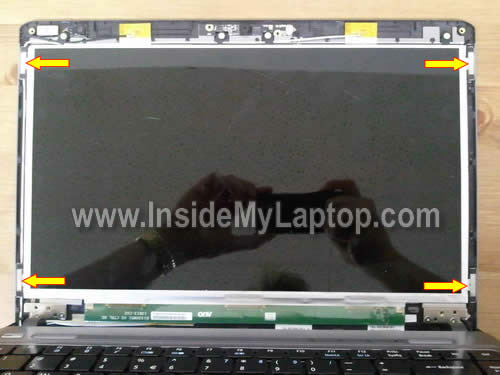

Жидкосриталлический экран крепится к крышке дисплея на четырьмя металлическими скобами.

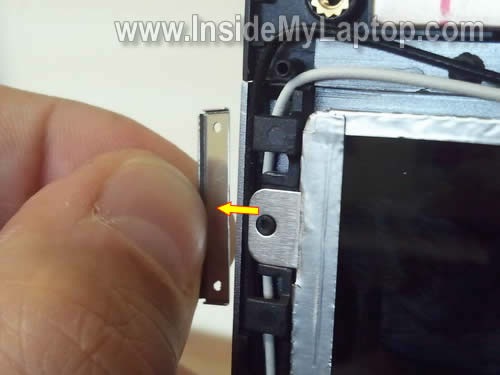

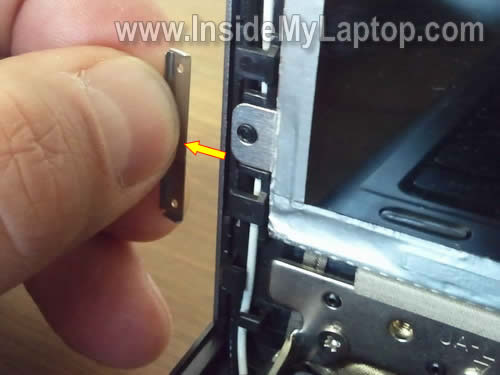

Чтобы удалить скобку, просто захватите ее ногтями и отжмите от экрана.
На следующем изображении я удаляю верхнюю левую скобку.

На следующем изображении я удаляю нижнюю левую скобку.

Удалите так же еще две скобки на правой стороне экрана.

ШАГ 6.

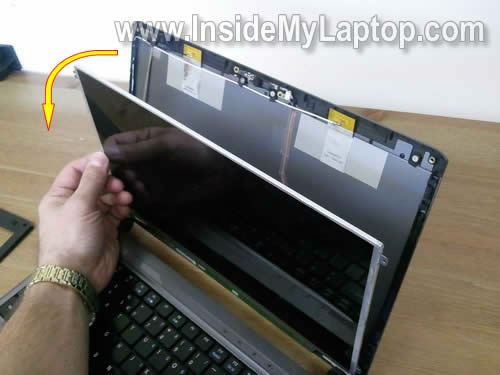

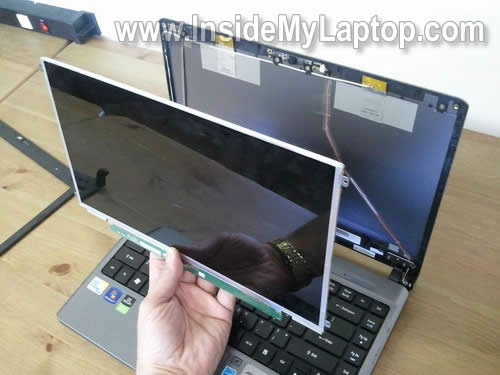

После того, как все скобки удалены, вы можете отделить жидкокристаллический экран от корпуса дисплея и положить его лицевой стороной на клавиатуру.

ШАГ 7.

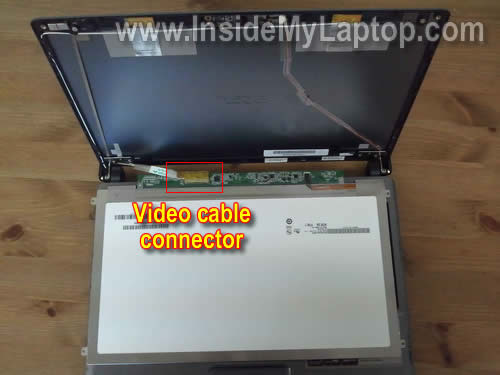

Теперь вы можете получить доступ к соединителю видеокабеля.
Как я упоминал прежде, у ноутбука Acer Aspire 3810T жидкокристаллический экран подсветки LED, поэтому у него нет платы инвертора между системной платой ноутбука и экраном.
Видеокабель соединен непосредственно с жидкокристаллическим экраном.

ШАГ 8.

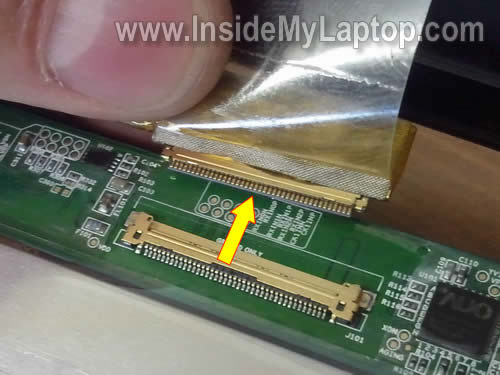

Чтобы отсоединить видеокабель от экрана, удалите клейкую ленту, защищающую кабель, и отключите кабель как показанное на изображении ниже.

ШАГ 9.
Теперь вы можете удалить поврежденный экран и заменить его новым.

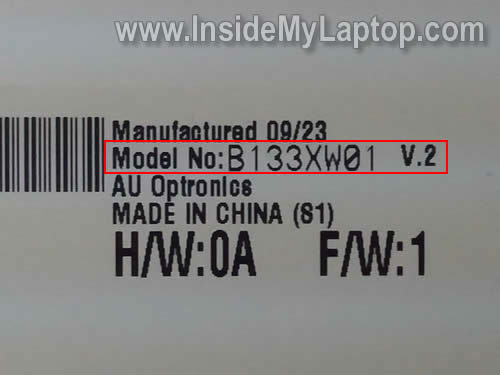

Вы можете искать новый жидкокристаллический экран по номеру модели, указанному на оборотной стороне экрана.
В моем ноутбуке Acer Aspire 3810T был установлен следующий экран: B133XW01
