Как заправить HP Color LaserJet M452, M477 HP410A/Х (CF413A/Х, CF412A/Х, CF411A/Х,CF410A/Х)

HP № 410A – картриджи стандартной емкости  CF410A black, CF411A cyan, CF412A yellow, CF413A magenta;

HP № 410Х – увеличенной ёмкости CF410X, CF411X, CF412X, CF413X.

Картриджи, разработанные на базе технологии JetIntelligence, с использованием химического тонера HP ColorSphere 3.

В этой статье мы ознакомимся со степенями защиты картриджа HP 410A.

  1. Первое, что бросится в глаза при разборке картриджа – это цельные швы. На боковых крышках нет ни привычных шурупов, крепежных штифтов, только целый пластик. Звуковая пайка швов — это первая степень защиты. На одной из боковых крышек (с противоположной от чипа стороны) есть пружина, удерживающая отсеки картриджа. Необходимо аккуратно снять эту пружину.
  2. Сняв пружину, снимите и саму боковую крышку. В обычной конструкции картриджей используються внутренние зубцы, но здесь зубцов вы не обнаружите. Крышку придется сломать. Но пугаться не стоит, сломайте её в строго определенном месте при помощи плоской отвертки и аккуратно сдвиньте крышку, приложив силу, до тех пор пока шов не разойдется.
  3. Когда крышка будет снята, вы сможете разделить картридж на 2 части.
  4. Снимите последовательно фотовал и вал первичного заряда, когда будете разбирать отсек для отработанного тонера.
  5. Удалите чистящее лезвие, тем самым открыв возможность доступа к отсеку для отработанного тонера.
  6. Удаляем отработанный тонер. Обратите внимание, что внутри есть тонкая линия силиконового герметика, она нужна для того, чтобы отработка не попадала наружу из отсека. Что-то похожее можно было встретить в конструкции картриджей серии HP 507A (507X) — CE400A, CE401A, CE402A, CE403A. А в картриджах , например HP 125A, 126A, 128A и даже в серии HP Pro 200 вместо силикона использовался поролон и фетровые уплотнители. Силикон более надежен в плане защиты. Изначально силикон синего цвета, но при контакте с тонером, он станет соответствующего цвета. Если вы промоете его спиртосодержащей жидкостью, он снова станет синим.
  7.  Закончив все манипуляции с отсеком отработки, собирите его и отложите в сторону. Собирать его необходимо в обратном порядке, т.е. лезвие, вал заряда и фотовал.
  8. Разбираем тонерный отсек. Здесь вы снова не увидите шурупов, пластик цельный. В предыдущих моделях на этом месте была контактная пластина с медными токопроводящими элементами.
  9. На противоположной стороне есть пара шурупов, открутите их и снимите черную защитную пластинку, на стороне где есть шестерни.

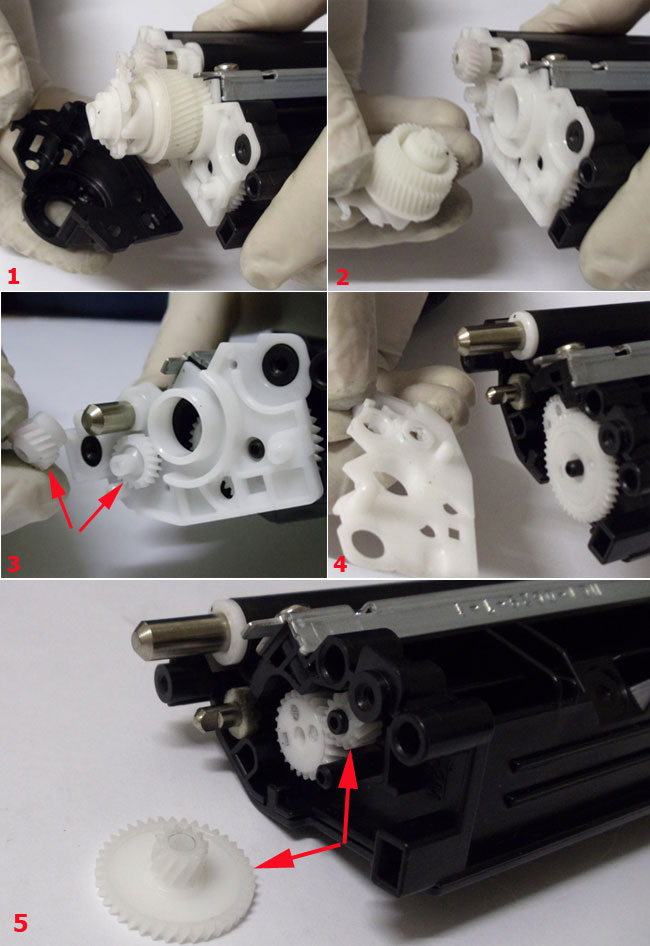

  10. Пластина защищает несколько шестерней, одна из них сборная ( её части вы можете увидеть на фотографии ниже).Снимаем сборную шестерню, промежуточную белую направляющую и две шестеренки под ней – большую и маленькую.

M477_1

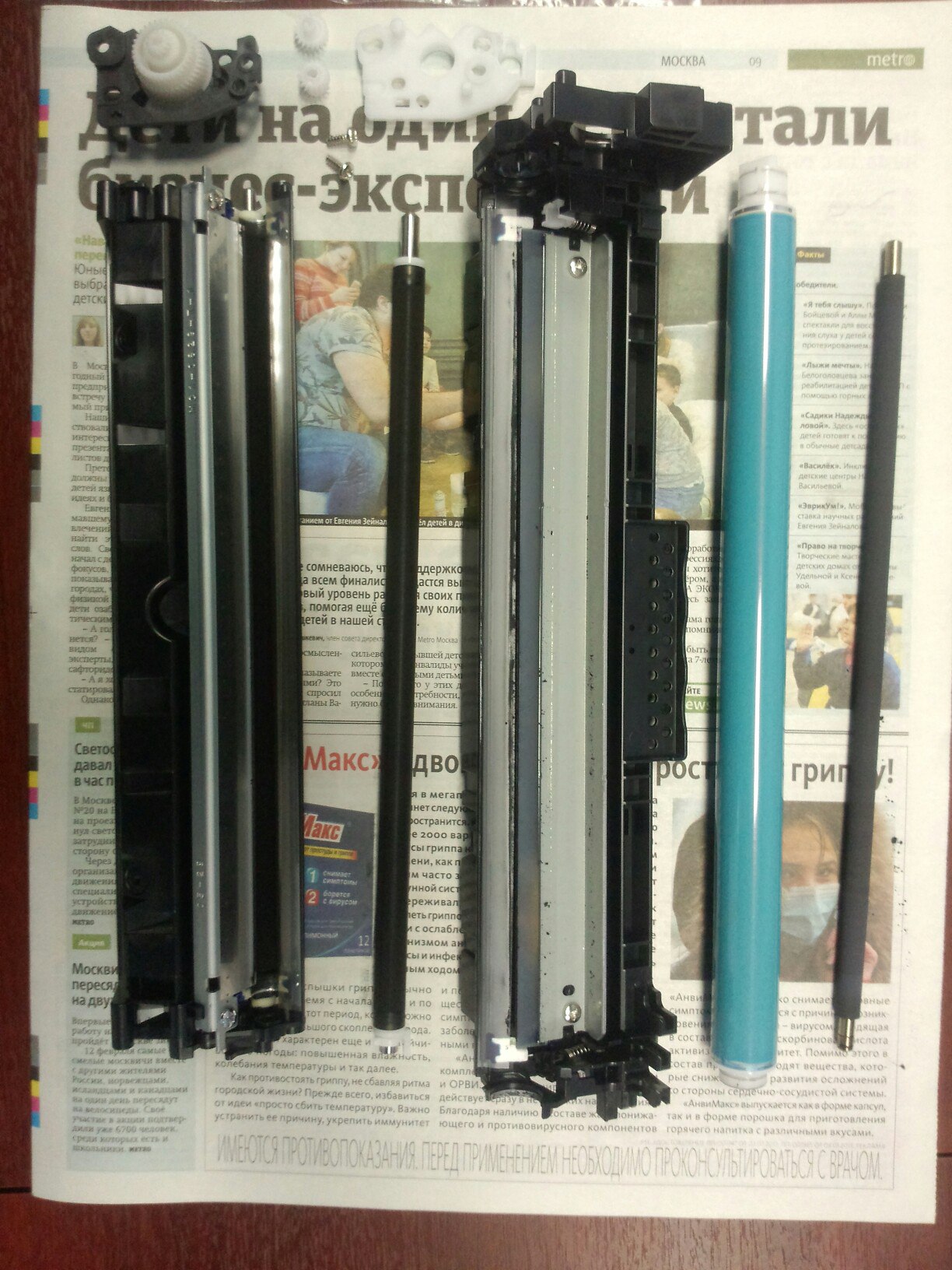

11. Снимите вал проявки (developer roller). Затем уберите дозирующее лезвие. После этого вы увидите еще один уровень защиты от производителей.M477_2

ВНИМАНИЕ!

Шурупы, которые фиксируют лезвие, имеют разностороннюю резьбу: один шуруп — с правой резьбой, другой – с левой. Если вы будете крутить их отверткой в одну сторону, то можете сорвать резьбу, будьте придельно аккуратны и внимательны!

Под дозирующим лезвием вы снова увидите силиконовый герметик он будет такого цвета как и тонер, с которым он соприкасался. И если вы его протрете, то увидите, что он синего цвета. Также под лезвием вы увидете расположенный там ролик подачи тонера из поролона, не снимайте его. Этот ролик соединен непосредственно с тонерным бункером, внутри которого вы увидите прозрачную жесткую пленку в виде шторки. Эта пленка на самом деле — чека, в обычных картриджах она предназначена для того, чтобы отделять тонер от магнитного вала, и её срывают перед использованием нового картриджа, но случай с картриджем HP 410 исключение, ничего срывать не нужно, вы не сможете это просто сделать. Она устроена таким образом, что после первого старта нового картриджа превращается в инструмент перемешивания тонера в бункере перед подачей его на поролоновый ролик и вал проявки. Это и есть новшеством и способом защиты в картридже HP 410, пленка необходима для защиты от попадания тонера в бункер, попросту мешая засыпать тонер внутрь отсека.

12. Засыпьте тонер под шторку, перед этим прокрутив в удобное для себя положение. Другого способа добраться к бункеру нет. Вы убедитесь в этом, когда увидите, что пробки, широкие отверстия для засыпки тонера просто отсутствуют. Тонер засыпаем долго и терпеливо с помощью лейки с узким носиком. Для заправки используем тонер производства Static Control Components серии Odyssey® Multi-Purpose Toner Color или Тонер HP Color LJ CP 2025/CM 2320 (фл, 100 Chemical TMC027 IMEX) Silver АТМ Тонер для серии HP Color LaserJet M452, M477 пока в разработке.

13. Собираем отсек. Возвращаем на место дозирующее лезвие и вал проявления, закрепляем шурупами, не забывая о разной резьбе. Крючковатую втулку вала (белого цвета) устанавливаем правильно. Поочередно устанавливаем шестерни и промежуточную направляющую. Затем, сборную шестерню ( не разбирайте её, наоборот проследите, чтобы она не распалась), закрепляем ее черной направляющей и двумя шурупами.



M477_3

14. Далее соединяем оба отсека картриджа. Для этого необходимо проделать небольшой трюк, щель (слева) и крючок (справа), должны стремиться друг к другу в момент соединения двух частей картриджа. Половинки картриджа закрываем боковой крышкой, именной той, которую вы сломали вначале. Шурупов нет. Что же делать спросите вы? Разлом зафиксируйте каплей клеевого пластика.

15. Верните пружину на место, это удобно сделать ножом или плоской отверткой.

16. Теперь заменим чип. Тут тоже вы увидите небольшую защиту от перезаправки. Чип находится в своем посадочном месте, которое заблокированно перегородкой. Вам необходимо будет срезать эту перегородку.

M477_4



17. Установите новый чип ( некоторые производители сделали клейкую основу, чтобы чип фиксированно находился в своем посадочном месте). Цена на чипы  очень высока, значительно больше чем у ВСЕХ предыдущих моделей принтеров HP.

Картридж заправлен и снова готов Вам служить.

Давайте еще рассмотрим немного заменяемые запчасти в картриджах HP 410A (410X). В продаже их еще нет, но они в разработке. Ни одна привычно заменяемая деталь — фотобарабан, вал первичного заряда, дозирующее лезвие, вал переноса тонера — не схожи с деталями от предыидущих моделей. Более или менее, то только чистящее лезвие визуально похоже на лезвие из серии цветных картриджей HP Pro 200 M251/ CP1415 / CP1215, хотя и не идентично с ним.

Фотобарабан HP Color LaserJet M452, M477 отличается длиной и диаметром от барабана HP Pro 200 M251/ CP1415 / CP1215. Контакт фотобарабана HP M252/M277/M274 расположен с противоположной стороны, в отличие от HP Pro 200 M251/ CP1415 / CP1215:

Диаметр вала первичного заряда меньше, чем у вала серии HP Pro 200 M251/ CP1415 / CP1215:

Дозирующие лезвия отличаются длиной и формой. Дозирующее лезвие имеет специфическую кромку, которой не было в предыдущих моделях картриджей HP:

Наиболее похожи только лезвия очистки, но даже они немного отличаются в длину и по форме:

Валы проявки отличаются в длину и в диаметре.

В итоге мы имеем картридж с многократной системой защиты, новыми деталями, тонером нового поколения и чипами. Таким образом, новый модельный ряд цветных лазерных принтеров HP постепенно покидает сегмент аппаратов с репутацией недорогого обслуживания.
