Определение дефектов восстановленных картриджей с помощью тестовой серии страниц

Определение дефектов восстановленных картриджей с помощью тестовой серии страниц

astm_f2036_page_sampleТестирование готовой продукции является одной из наиболее важных задач производства восстановленных картриджей. От того, насколько правильно поставлена эта операция во многом зависит количество попавшего к клиенту неизбежного при любой работе брака и, соответственно, количество потерянных денег.

Для тестирования картриджей лазерных принтеров часто используется печать встроенной демонстрационной или конфигурационной страницы принтера. Этот метод очень прост и позволяет увидеть катастрофические дефекты, с которыми картридж отдавать клиенту нельзя. Но есть ряд проблем, которые просто невозможно увидеть этим способом.

Предлагаемая серия из шести страниц (pdf, 108КБ) позволит определить большинство имеющихся и потенциальных проблем в восстановленных монохромных картриджах. Каждая из этих страниц имеет свое функциональное назначение. Также, для корректной диагностики, имеет большое значение порядок страниц в серии. Страницы серии рассчитаны на использование в принтерах, печатающих формат A4 в портретной ориентации, т.е. короткой кромкой вперед.


Основное назначение первой страницы в серии – измерение плотности печати и уровня фона в соответствии со стандартом ASTM F2036. Для этого на странице присутствуют пять черных и четыре белых квадрата. Не будем рассказывать здесь, как правильно измерять эти величины, т.к. для этого существует текст стандарта. Отметим лишь, что для измерений требуется денситометр с ценой деления 0,001, непосредственно перед печатью этой страницы необходимо напечатать не менее 10 страниц с 5% заполнением, и данные измерений требуется усреднять с учетом логарифмической природы показаний денситометра. Для тех, кому измерения денситометром не нужны или не доступны, данная страница дает общую визуальную оценку печати, включающую качество печати текста различного размера, передачу полутонов и наличие бросающихся в глаза дефектов печати.

Следующая в серии страница «пустая». Ее назначение – визуальное обнаружение дефектов типа «черное на белом» (black on white defects  – BOW). На этой странице хорошо заметен фон, темные полосы, точки и пятна, а также повтор изображения от предыдущей страницы. Для возможности увидеть повтор, а также для того, чтобы на ней не было «ложной тревоги», типа пятен тонера, которые часто «снимаются» с различных компонентов принтера первым прошедшим через принтер листом, эта страница в серии идет второй.

Далее, после пустой страницы печатается страница со сплошной черной заливкой. На этой странице хорошо  видны дефекты типа «белое на черном» (white on black defects – WOB) – светлые полосы точки и пятна. Также, по этой странице можно определить равномерность сплошной заливки, качество закрепления (потереть страницу пальцем), и достаточна ли «текучесть» используемого тонера. Тонер с недостаточной «текучестью» дает на этой странице характерное осветление отпечатка через расстояние равное окружности магнитного вала (вала проявки) от ведущей кромки листа до ведомой кромки. Пример показан ниже. Если эта страница в серии будет первой, или перед ней печатаются страницы с высоким заполнением листа, то такую картину часто можно увидеть и с нормальным тонером. Поэтому, ее расположение сразу после пустой страницы имеет практический смысл.

Недостаточная "текучесть" тонера (полоса шириной в оборот магнитного вала вверху страницы более темная)

Недостаточная «текучесть» тонера (полоса шириной в оборот магнитного вала вверху страницы более темная)

Четвертая страница позволяет определить качество печати текста по всей площади листа и позволяет магнитному валу (валу проявки) набрать достаточное количество тонера после предшествующего «малевича» для нормальной печати пятой страницы — сплошной серой заливки.

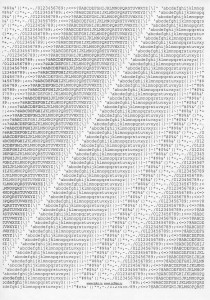

Страница для оценки качества текста.

Страница для оценки качества текста.

На странице с серой заливкой очень хорошо просматриваются дефекты дозирующего лезвия (продольные светлые полосы), нестабильные контакты или биения вращающихся компонентов картриджа (чередующиеся светлые и темные поперечные полосы), а также дефекты, типа «черное на черном» (black on black defects – BOB), которые связаны с накоплением статического заряда на компонентах картриджа, или с повреждениями магнитного вала (вала проявки), PCR, барабана. Ниже приведены некоторые типовые дефекты, которые можно увидеть лишь на странице с серой заливкой.

Нестабильный контакт магнитного вала.

Нестабильный контакт магнитного вала (поперечные светлые полосы).

Дефект шестерни барабана (поперечные светлые полосы).

Загрязнение дозирующего лезвия и пятно на оболочке магнитного вала.

Использование последней страницы для ранней диагностики роликов заряда уже описывалось в статье, посвященной PCR. Повторим, что один-два бледных повтора буквы «G» в серых прямоугольниках является нормальным, большее количество четко просматриваемых повторов с интервалом, равным окружности барабана, свидетельствует о наличии проблем с роликом заряда (в редких случаях с барабаном). Опять же, чтобы избежать «ложной тревоги», перед печатью такой страницы барабан должен сделать достаточное количество циклов заряд-разряд, соответственно, расположение этой страницы последней в серии не случайно. Также на этой странице часто можно увидеть повторы с интервалом магнитного вала, свидетельствующие о неспособности системы полностью возобновить нужное количество тонера на магнитном валу. Более двух таких четких повторов на странице обычно являются дополнительным сигналом к необходимости замены оболочки магнитного вала и дозирующего лезвия, но могут обозначать и использование неподходящего тонера.

pcr_test

В заключение, несколько рекомендаций общего характера, касающихся тестирования картриджей.

  • Чтобы к компьютеру подключить одновременно большое количество тестовых принтеров, можно использовать USB-hub. В настоящее время есть широкий выбор таких устройств, доступных по цене. Важно, чтобы hub и соединительные кабели соответствовали спецификации USB2.0.
  • Если в картриджи устанавливается чека, то для проверки необходимо насыпать тонер прямо на магнитный вал и равномерно распределить его по поверхности. Для этого удобно использовать воронку с узким горлышком TOOL—SC-TPS90, которая навинчивается на бутылки тонера производства SCC. Предлагаемая тестовая серия страниц по заполнению эквивалентна примерно 38 страницам с 5% заполнением, т.е. для ее печати расходуется  0,7 – 1,5 г тонера. Тестовая доза тонера около 2 г вполне достаточна для проверки, а 3-5 черных страниц, отправленных после печати теста, почти полностью удаляют тонер с магнитного вала.
  • Если на картридж устанавливается чип, то в целях предотвращения записи тестовым принтером в чип различной информации, установка нового чипа должна производиться ПОСЛЕ теста, а при тестировании на картридже должен стоять, либо старый чип, либо чип должен быть удален. Сообщение об ошибке на принтере в этом случае необходимо будет сбросить.
