Ремонт xerox workcentre 4118: стук сканера


Ремонт Xerox WorkCentre 4118: стук сканера. При включении аппарата, сканер начинает стучать, биться об край. Причиной тому является износ провод ламп сканирования. Для ремонт их нужно пропаять и изолировать, но чтобы  до них добраться — узел сканера нужно разобрать.

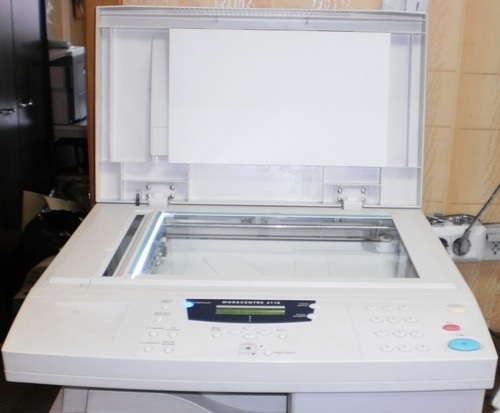

1. Снимаем крышку сканера.



4118

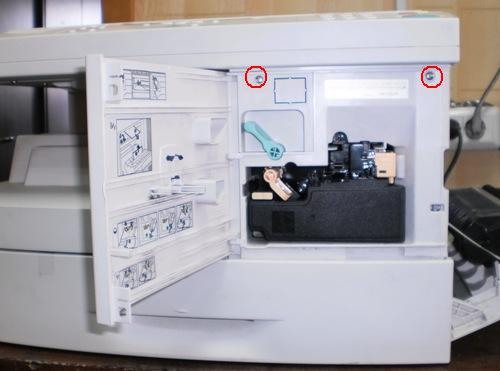

2. Открываем дверцу и откручиваем 2 болта.





4118

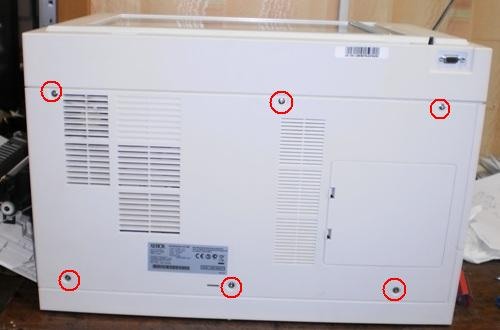

3. Откручиваем 6 болтов сзади аппарата.





4118

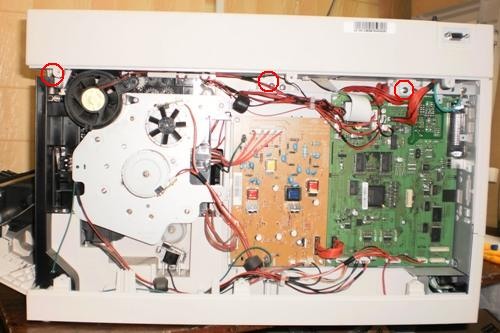

4. Снимаем заднюю стенку. За ней откручиваем 3 болта, держащих стол сканирования.





4118



5. Отсоединяем разъем, идущий от сканера, шлейф. Откручиваем провод заземления.





4118

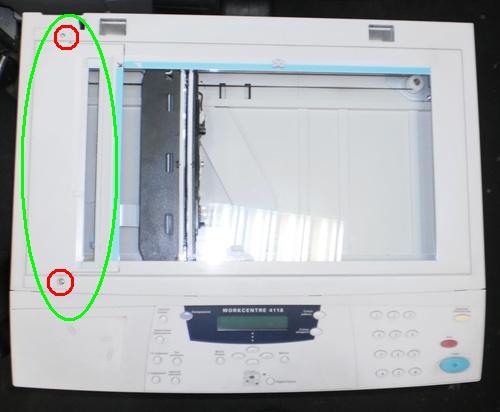

6. Снимаем стекло сканирующего элемента, оно держится на 2-х саморезах.





4118





4118

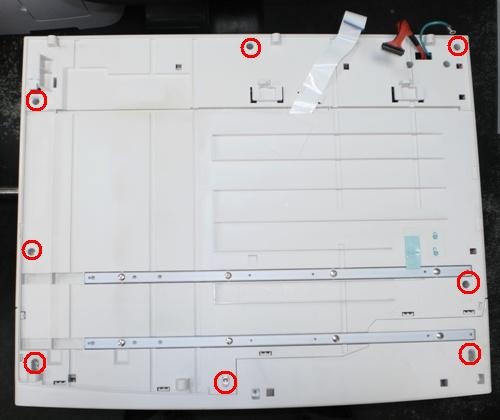

7. На нижней части стола сканирования откручиваем 8 саморезов.





4118

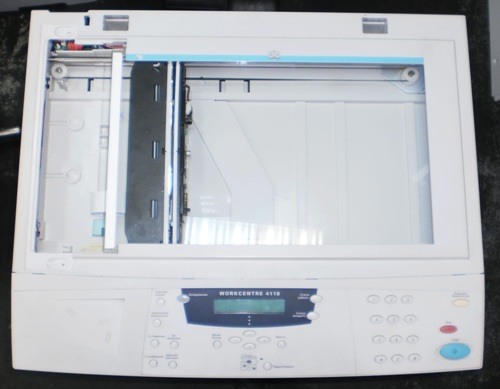

8. Снимаем панель управления.





4118



8. Приподнимаем сканер и снимаем пружину, это ослабит ремень.





4118



10. Снимаем ремень с шестерни.





4118

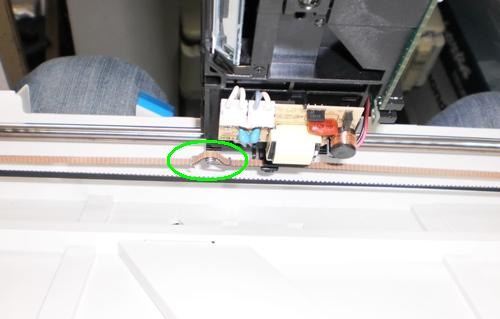

11. Осматриваем сканирующий элемент. Как было сказано имеет место износ проводов ламп сканирования.

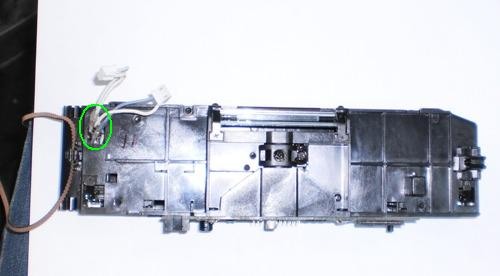

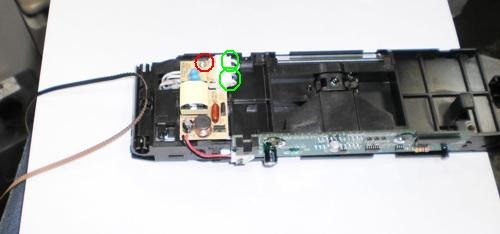

12. Чтобы добраться до них, нужно открутить 1 саморез и отсоединить 2 провода.





4118



13. Пропаиваем провода и изолируем их.





4118



14. Собираем аппарат в обратном порядке.
