Схема разборки нетбука Samsung N150

Статья о том, как разбираются нетбуки Samsung (не все, а конкретно N150). Поэтапный мануал о разборке и замене жесткого диска.

Автор: iNik
Сегодня я покажу как разобрать нетбук Samsung n150. Как показала практика, сложность разборки этого недоноутбука 🙂 едва ли не точно такая же, что и при разборке среднестатистического ноутбука.


Начинаем с элементарного – отцепляем и вытаскиваем то, что может нам помешать – батарея и заглушка кард-ридера:

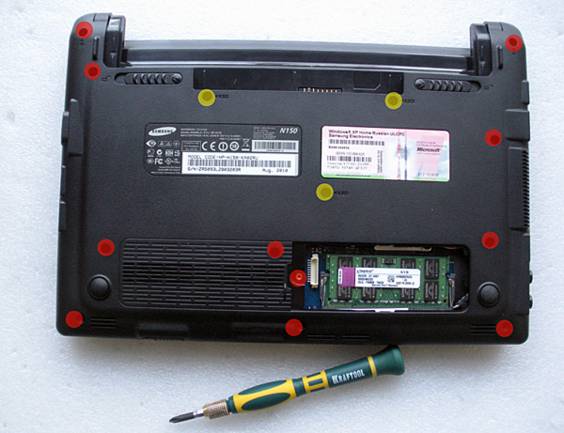

Теперь нам необходимо открутить все крепежные болты снизу. Желтые – крепят клавиатуру, красные – держат нижнюю крышку:

После откручивания желтых (ну или как в моем случае – всех), можно снять клавиатуру. Обратите внимание на то, что клавиатура кроме болтиков снизу держится защелками по бокам

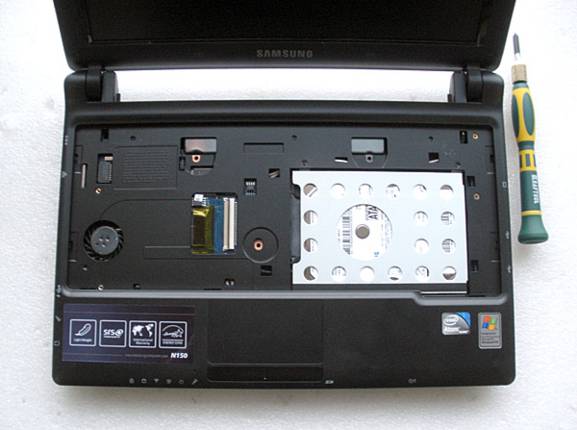

Для полного демонтажа клавиатуры ноутбука, необходимо отсоеденить шлейф:


Теперь можно расщелкивать корпус. Начинать удобнее всего со стороны тачпада (низ) и vga- разъема, а потом переходить к местам петель:

Трудным является другой бок – на котором звуковые разъемы, поскольку нижняя крышка «надета» на них, по этому и разбираем с другого бока, чтобы эту сторону можно было ращелкивать вверх и вбок, как бы снимая крышку со звуковых разъемов:

Кстати, ращелкивать защелки желательно не отверткой, а чем-то пластмассовым – кредитной картой или заглушкой от кард-ридера 🙂

Этот нетбук я разбирал для того, чтобы поставить в него более объемный жесткий диск. Крепится он всего двумя болтиками (на самом деле 4-мя, но 2 из них мы открутили с самом начале):

После сборки проверяем и радуемся новым объемам:

Время сборки и разборки – примерно час (с учетом фотографирования).
