Инструкция по разборке МФУ Xerox Phaser 3100MFP.

Разборка многофункционального устройства может понадобиться в случае ремонта, а так как устройство сложное, то не всегда понятно, что, где и как отключается и отсоединяется. Эта статья поможет избежать неразберихи и сложностей в разборке.




Панель управления
Отогните 3 защелки на передней панели: A, B, C.
Потяните панель на себя и выньте ее из нижних пазов D и E.

Отключите шлейф от панели управления.



Крышка автоподатчика оригиналов
Откройте крышку узла автоподачи.



С помощью плоской отвертки снимите крышку электродвигателя автоподатчика.

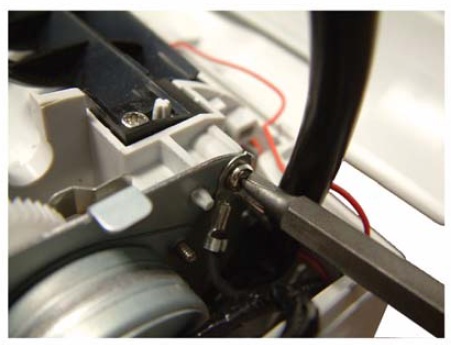

Выкрутите винт крепления шины заземления.

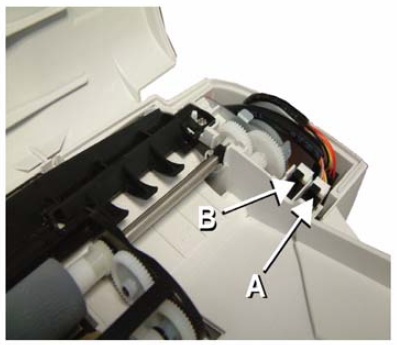

Отключите разъем датчика крышки (А) и разъем датчика бумаги (В).

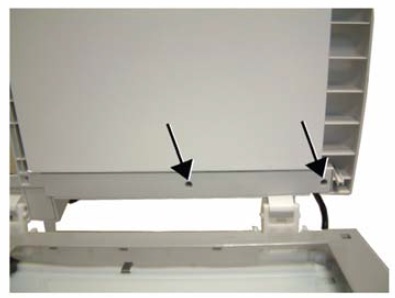

Поднимите крышку автоподатчика, выкрутите 2 винта крепления крышки кабельного канала, снимите крышку кабельного канала.

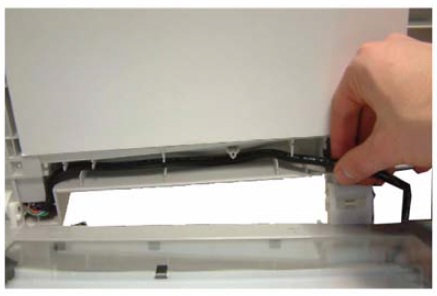

Вытащите шину заземления, разъем датчика крышки и разъем датчика бумаги из кабельного канала.



При помощи отвертки подтолкните крышку вверх.



Передняя и боковая крышки
Снимите переднюю крышку, аккуратно раздвинув ее петли.



Выдвиньте лоток для бумаги.
Выкрутите 2 винта: на передней и на задней части боковых крышек.

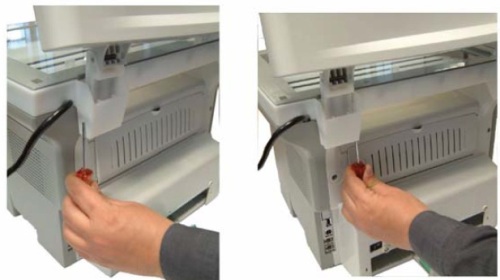

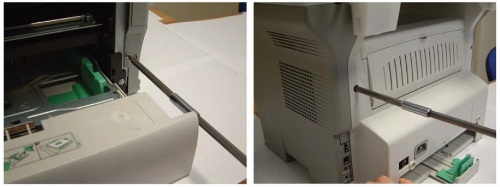

Плоской отверткой отогните защелки.

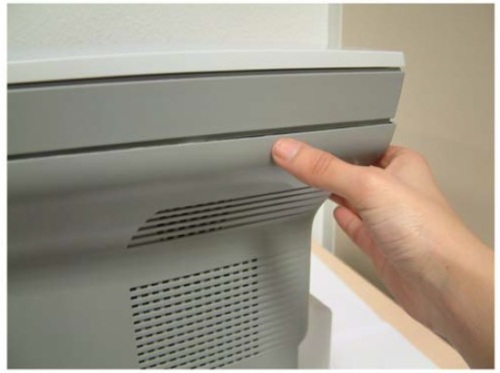

Освободите крышки от защелок, расположенные сзади устройства.



Плата ЦП
Выкрутите 3 винта крепления экрана платы ЦП.
Снимите экран платы ЦП.



Выкрутите 1 винт крепления шины заземления платы ЦП, отключите шину заземления.



Отключите все разъемы от платы ЦП.

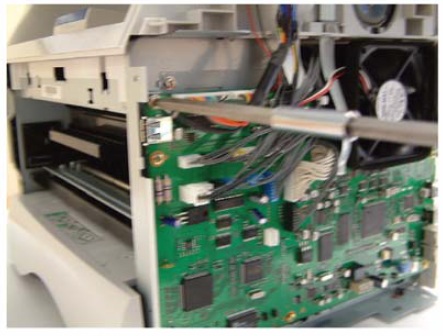

Выкрутите 8 винтов крепления платы ЦП и снимите ее.



Задняя крышка

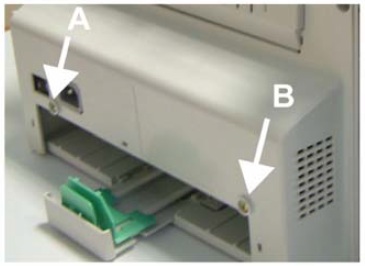

Выкрутите 2 винта на задней крышке (А и В).

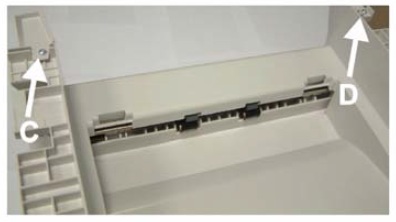

Выкрутите еще 2 винта сверху на задней крышке (C и D).



Выходной лоток

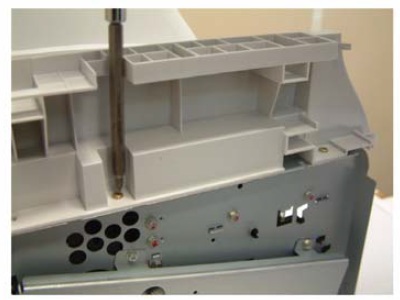

Выкрутите 2 винта с левой и правой стороны выходного лотка.



Снимите выходной лоток.



Модуль сканера

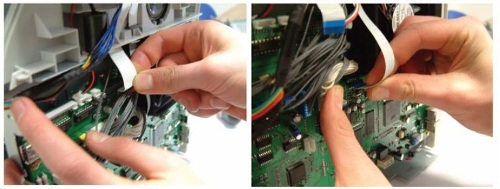

Отключите шлейф сканера от платы ЦП, вытащите его из ферритового кожуха и кабельного канала.
Отключите разъем от платы ЦП, идущий к панели управления, и шлейф, идущий к сенсору изображений.

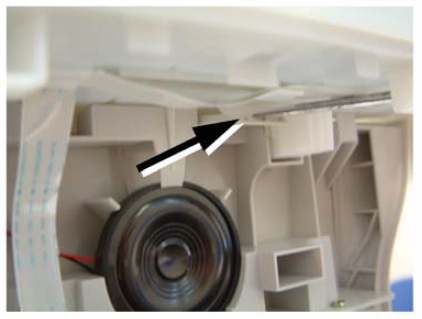

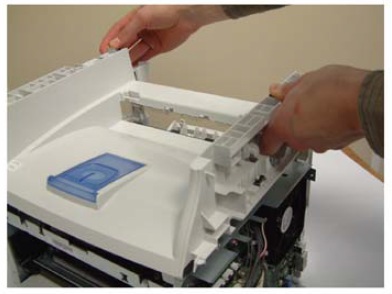

Отверткой отогните модуль сканера.



Снимите сканер в сборе.



Блок питания
Отсоедините 4 разъема (отмеченные синим).
Выкрутите 9 винтов по периметру платы и снимите ее с основания.



Узел лазера
1. Отключите питание лазерного диода.
2. Отключите кабель электродвигателя многогранного зеркала.
3. Выкрутите 3 винта крепления узла лазера.



Термоблок
1. Отключите разъем термистора.
2. Отключите разъем датчика выхода бумаги.
3. Отключите разъем лампы нагревательного вала.
4. Выкрутите 4 винта крепления термоблока.



Сборка осуществляется в обратной последовательности.
