Инструкция по заправке Konica Minolta PagePro 8E, 8L, 1100, 1100L, 1200W, 1250E, 1250W

Мануал по заправке картриджа konica minolta pagepro 8e, 8l, 1100, 1100l, 1200w, 1250e, 1250w, как заправить картридж 1710399-002, 1710400-002, 1710405-002

Предлагаем Вам информацию о заправке Konica-Minolta PagePro 8 E, 8 L, 1100, 1100 L, 1200 W, 1250 E, 1250 W, мануал для самостоятельной заправки 1710399-002, 1710400-002, 1710405-002 принтера Konica Minolta

Эта Мануал актуальная для следующих принтеров:

  • Page Pro 1100 / 100X / 1200W / 1250E / 8 / 8E / 8L


Инструкции по заправке лазерных картриджей:

Для заправки вам понадобится:
— совместимый тонер;
— плоская отвертка;
— остроконечные щипцы (пинцет).



  • Шаг: 1

    Найдите подпружиненную крышку, защищающую ролик девелопера. Снимите крышку, потянув за два конца, которыми она соединяется с картриджем. Пружинка останется незакрепленной. Позже покажем, как вернуть её на место.



  • Шаг: 2

    Снимите пробку с левой стороны картриджа. Вычистите остатки тонера. Немного пропылесосьте или выдуйте мусор у основания ролика девелопера.



  • Шаг: 3

    Чтобы картридж нормально работал, ролик девелопера нужно снять и почистить дозирующее лезвие.



  • Шаг: 4

    Снимите две пружинки по бокам дозирующего лезвия.



  • Шаг: 5

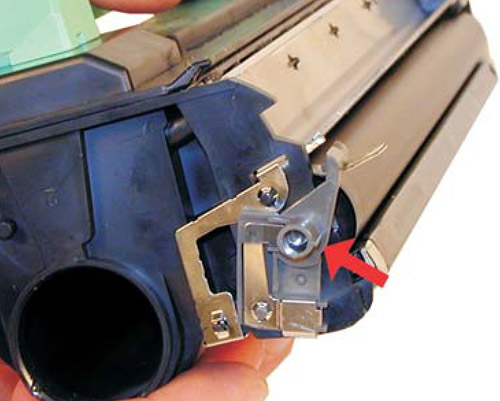

    Снимите маленькие втулки по бокам ролика девелопера.
    С левой стороны – контактная втулка, с правой – нет.
    Они могут быть черного или серого цвета.



  • Шаг: 6

    Выньте ролик девелопера и пластиковые шайбы.



  • Шаг: 7

    Почистите поверхность ролика безворсовой хлопковой тканью и отложите в сторону.
    Не используйте химикатов!



  • Шаг: 8

    Выкрутите на дозирующем лезвии 2 винта. Когда снимите доз. лезвие уплотнитель скорее всего отделится вместе с ним. Аккуратно снимите уплотнитель с задней стенки лезвия. Вычистите бункер от остатков тонера, почистите металлический ролик подачи. Дозирующее лезвие нужно отложить подальше, чтобы ацетон не капнул в бункер.

    Примечание: когда пылесосите бункер будьте осторожны, не повредите поролоновый уплотнитель.



  • Шаг: 9

    Почистите дозирующее лезвие ватной палочкой с ацетоном. Не давите, чтобы не повредить лезвие. Ацетон всё сделает сам. Остатки уберите другой ватной палочкой – со спиртом. Лезвие должно быть идеально гладким и сухим.



  • Шаг: 10

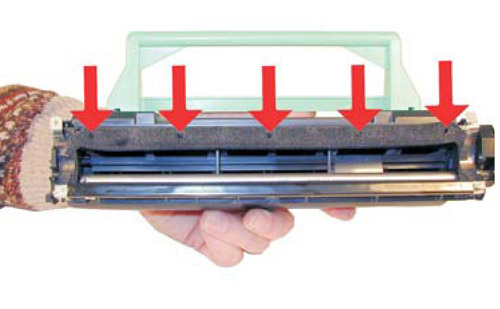

    Установите уплотнительный поролон на пять направляющих пальцев.



  • Шаг: 11

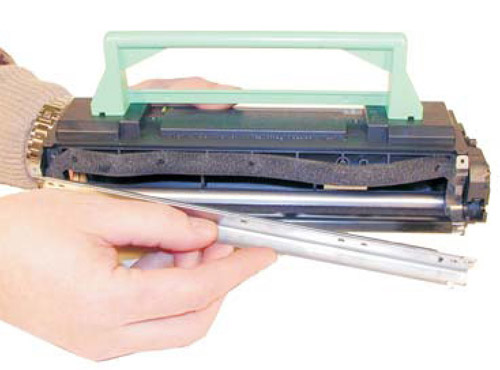

    Установите дозирующее лезвие и прикрутите его двумя винтами.
    Убедитесь, что поролон остался на месте.



  • Шаг: 12

    Вставьте ролик девелопера с шайбами в бункер. Шайбы должны быть плоской стороной наружу.



  • Шаг: 13

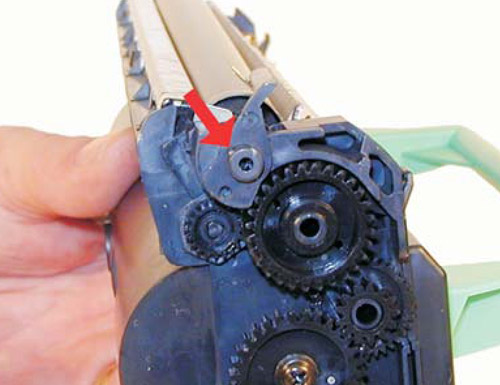

    Вставьте втулки ролика девелопера: контактная слева.



  • Шаг: 14

    Оденьте пружинки по бокам лезвия. Открытая сторона пружины должна быть направлена в сторону лезвия.



  • Шаг: 15

    Оденьте пружину крышки фотобарабана на вал.



  • Шаг: 16

    Оденьте крышку. Потяните верхний хвостик пружины, чтобы зацепить его за крышку фотобарабана. Хвостик пружины должен быть покрашен, чтобы лучше его видеть. Крышка барабана должна двигаться легко и полностью закрывать его.



  • Шаг: 17

    Засыпьте тонер в картридж.
