Инструкция по заправке Lexmark E321, E323, E323n

Мануал по заправке картриджа lexmark e321, e323, e323n, как заправить картридж 12a7300, 12a7305, 12a7400, 12a7405

Предлагаем Вам информацию о заправке Lexmark E321, E323, E323 n, мануал для самостоятельной заправки 12A7300, 12A7305, 12A7400, 12A7405 принтера Lexmark

Инструкции по заправке лазерных картриджей:

Для заправки вам понадобится:
— совместимый тонер;
— плоская отвертка;
— остроконечные щипцы (пинцет).



  • Шаг: 1

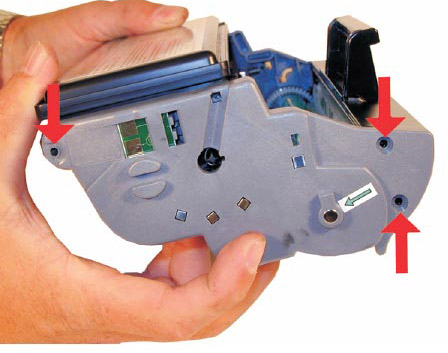

    С левой стороны картриджа (сторона чипа) открутите 3 винта.



  • Шаг: 2

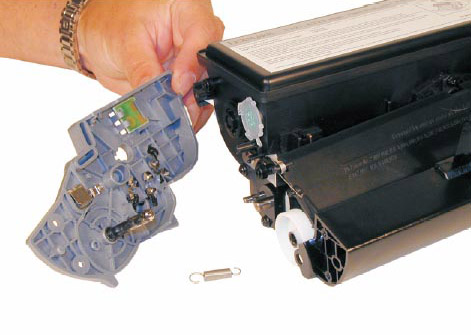

    Аккуратно снимите крышку. Выпадет пружина и картридж отсоединится. Если вы собираетесь повторно использовать барабан, то старайтесь не повредить его.



  • Шаг: 3

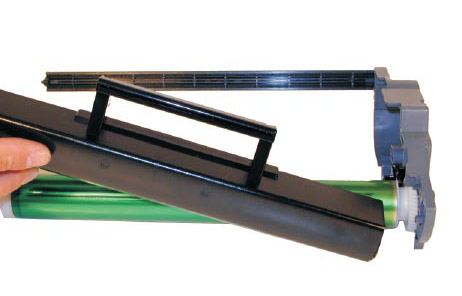

    Снимите крышку барабана. Запомните расположение пружин.



  • Шаг: 4

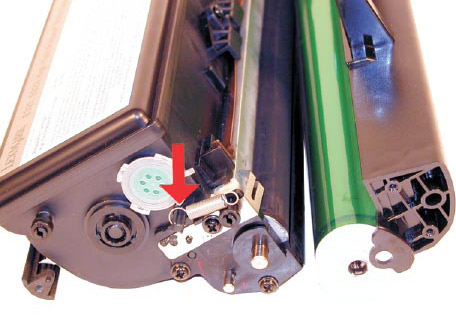

    Извлеките отсек для тонера (вторая пружина освободится). Следите, чтобы все шестеренки остались на месте. Пружина отсека выпадет, поэтому не потеряйте ее.



  • Шаг: 5

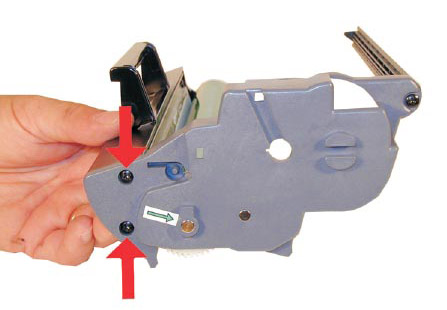

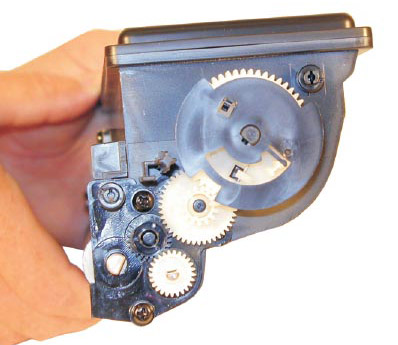

    Открутите два передних винта с правой крышки. Задние винты крепят длинную скобу, поэтому их не нужно откручивать.



  • Шаг: 6

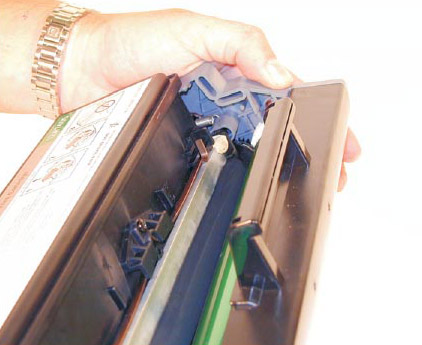

    Извлеките двойную барабанную шестеренку. Извлеките барабан и отсек для отходов. Отсек нужно вынимать последним.



  • Шаг: 7

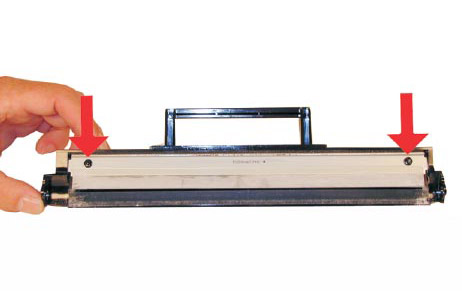

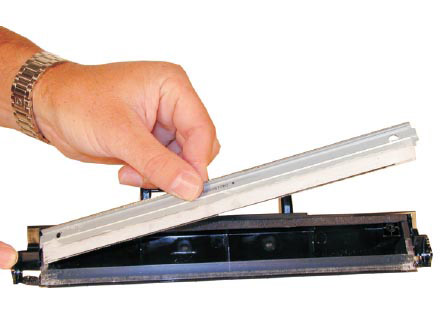

    Открутите да винта с ракеля и извлеките ракель. Очистите отсек для отходов. Винты для ракеля меньше, чем винты для крышки.

    Примечание: Не повредите тонкое пленочное лезвие рядом с ракелем. Если оно согнуто или повреждено, его нужно заменить.



  • Шаг: 8

    Нанесите на новый ракель смазку и установите его, прикрутив двумя винтами. Помните, что здесь нужны меньшие винты.



  • Шаг: 9

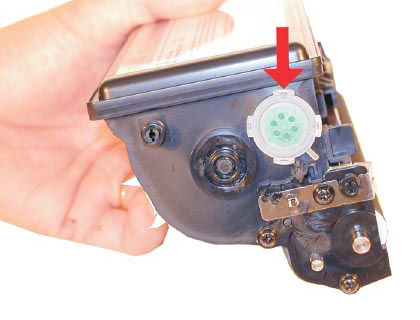

    Откройте пробку и вытряхните остатки тонера из отсека.



  • Шаг: 10

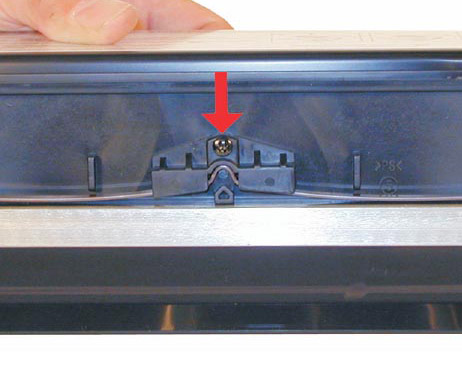

    Открутите винт с крепления дозирующего лезвия. Извлеките пружину и крепление.



  • Шаг: 11

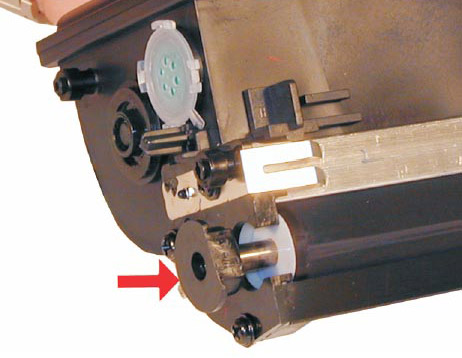

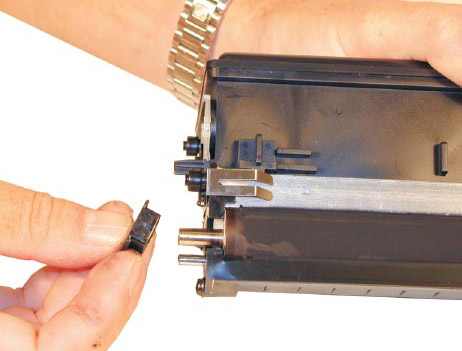

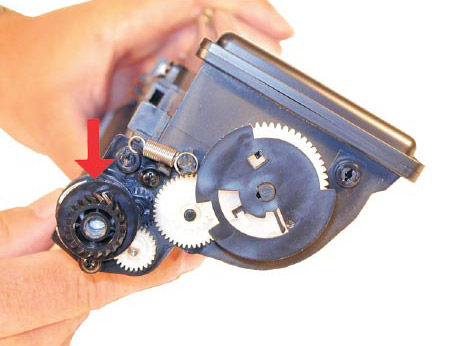

    С левой стороны отсека (с пробкой) снимите втулку вала проявки.



  • Шаг: 12

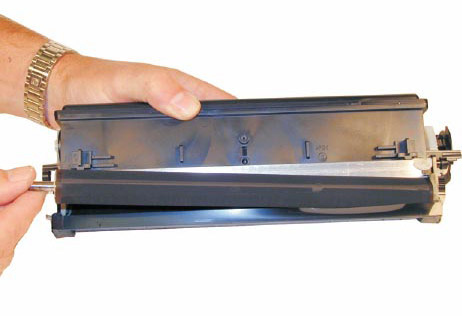

    Извлеките вал проявки. Не повредите черное лезвие.



  • Шаг: 13

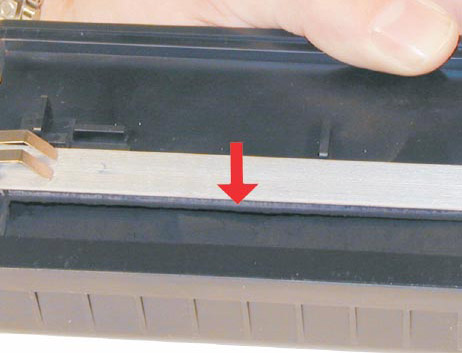

    Очистите рабочий край дозирующего лезвия при помощи широкой подушечки и спирта.



  • Шаг: 14

    Установите вал проявки обратно в отсек. Проверьте, чтобы прокладки не были повреждены. Установите втулку.



  • Шаг: 15

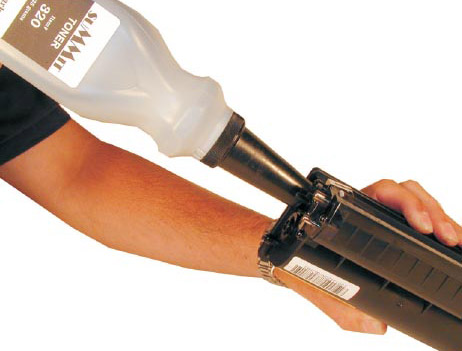

    Заполните отсек 225 грамм тонера. Закройте пробку.



  • Шаг: 16

    Установите крепление, пружину и винт.



  • Шаг: 17

    Установите отсек для отходов в правую крышку. Прикрутите двумя винтами.



  • Шаг: 18

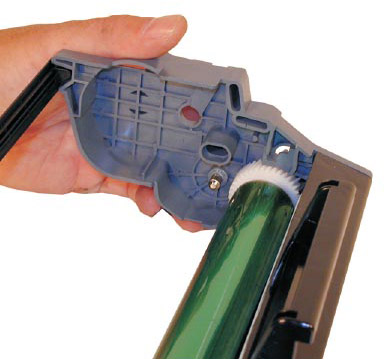

    Установите барабан (стороной с шестеренкой) в правую крышку.



  • Шаг: 19

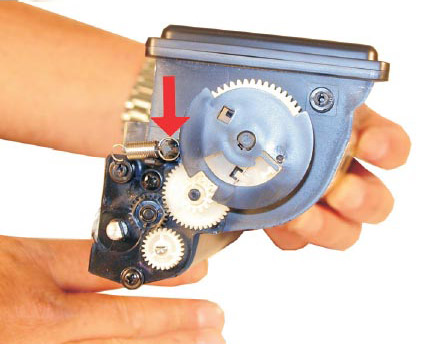

    Установите большую петлю пружины на больший выступ.



  • Шаг: 20

    Установите двойную шестеренку на ось отсека для тонера. Обратите внимание, что и шестеренка и ось защелкиваются.



  • Шаг: 21

    Установите отсек для тонера в крышку.



  • Шаг: 22

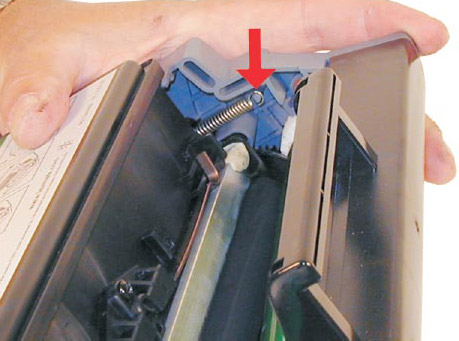

    Придержите отсек на месте и установите малую петлю пружины на малый выступ.



  • Шаг: 23

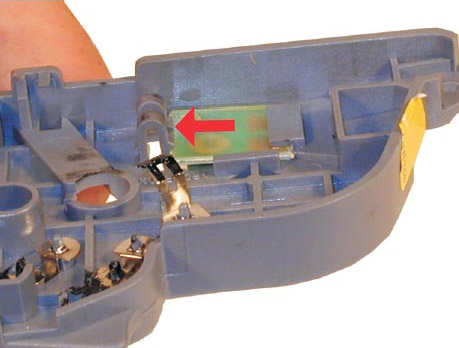

    Если у вас Prebate картридж, установите замененный чип в левую крышку. Проверьте, чтобы чип был зафиксирован к месту двумя петлями.



  • Шаг: 24

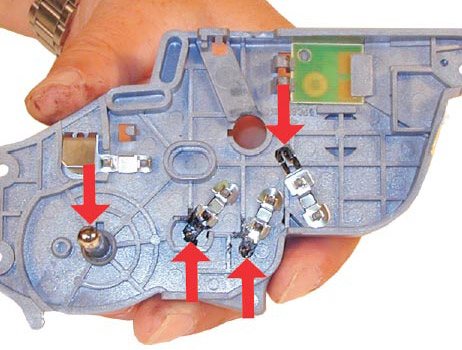

    Очистите левую крышку от старой смазки. Нанесите новую смазку на все контактные точки, включая ось барабана. Не наносите слишком много смазки.



  • Шаг: 25

    Установите большую петлю второй пружины на большой выступ.



  • Шаг: 26

    Выровняйте и установите левую крышку. Защелкните крышку к месту.



  • Шаг: 27

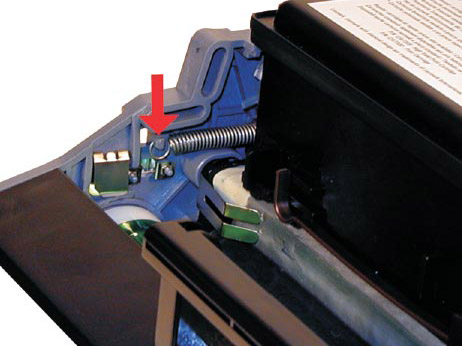

    Изогнутым инструментом захватите малую петлю пружины и установите ее на малый выступ на крышку.



  • Шаг: 28

    Прикрутите 3 винта на крышку.



  • Шаг: 29

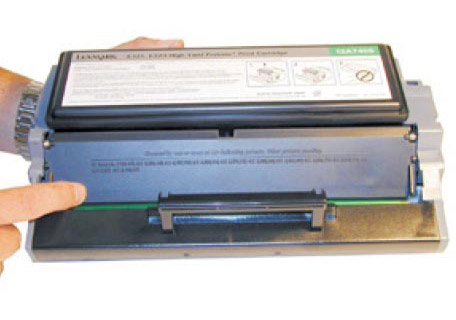

    Согните аккуратно крышку в середине. Установите штифты в соответствующие отверстия. Можете тестировать картридж.

  • Шаг: 30

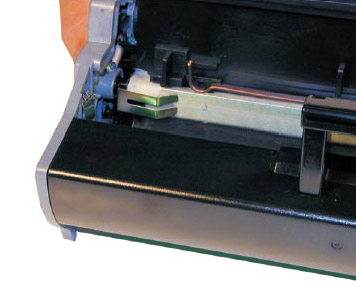

    После тестирования, установите зажим для транспортировки.
