Инструкция по заправке Oki MB260, MB280, MB290

Мануал по заправке картриджа oki mb260, mb280, mb290, как заправить картридж 01239901, 01240001

Предлагаем Вам информацию о заправке Oki MB 260, MB 280, MB 290, мануал для самостоятельной заправки 01239901, 01240001 принтера Oki

Инструкции по заправке лазерных картриджей:

Для заправки вам понадобится:
— совместимый тонер;
— плоская отвертка;
— остроконечные щипцы (пинцет).



  • Шаг: 1

    При помощи небольшой отвертки вытолкните два серебряных штифта с каждой из сторон картриджа. Захватите их кусачками и вытащите.



  • Шаг: 2

    Открутите Torx винты и снимите панели со сторон картриджа. Винты Torx используемые в этом картридже размера Т-7.



  • Шаг: 3

    Оттяните в сторону одну из боковых панелей и разделите две половины.



  • Шаг: 4

    Возьмите половину картриджа с барабаном. При помощи небольшого пробойника (размер ?) или отвертки вытолкните ось барабана наружу. Эта ось туго выходит. Убедитесь, что вы выталкиваете ось со стороны с шестеренкой. Если вы попытаетесь вытащить ось с противоположной стороны, то вы можете повредить контакты внутри барабана. Извлеките барабан.



  • Шаг: 5

    Вытащите ВПЗ и очистите его средством для чистки ВПЗ.



  • Шаг: 6

    Открутите два винта с ракеля и снимите его. Очистите отсек для отходов.

    Примечание: Не повредите тонкое пленочное лезвие рядом с ракелем. Если лезвие согнуто или повреждено, его нужно заменить.



  • Шаг: 7

    Установите обратно ракель и прикрутите его двумя винтами.



  • Шаг: 8

    Очистите контакты ВПЗ от старой смазки и нанесите новую смазку. Не наносите много смазки. Нужно совсем немного.



  • Шаг: 9

    Установите очищенный ВПЗ.



  • Шаг: 10

    Вставьте барабан в картридж.



  • Шаг: 11

    Установите ось барабан со стороны втулки. Убедитесь, что защелкивающий конец оси установлен первым. Будет легче, если вы отметите его маркером, что поможет вам сориентироваться при его установке. Показано положение защелкивающего конца.



  • Шаг: 12

    На отсеке для тонера найдите шестеренки.



  • Шаг: 13

    Снимите 4 шестеренки с отсека.



  • Шаг: 14

    Нажмите на петлю и снимите шестеренку возле пробки.



  • Шаг: 15

    Откройте пробку и вытряхните остатки тонера из отсека.



  • Шаг: 16

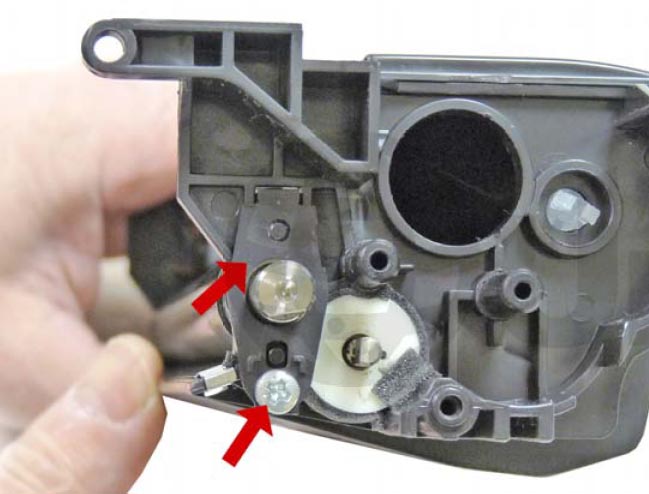

    Открутите винт и снимите крепление со стороны с шестеренкой вала проявки. Нажмите на пластиковые петли сзади крепления, чтобы снять его.



  • Шаг: 17

    Открутите винт и снимите крепление и контакт с контактной стороны вала проявки. Нажмите на пластиковые петли сзади крепления, чтобы снять его. Не потеряйте контакт!



  • Шаг: 18

    Снимите металлические втулки со сторон оси вала проявки.



  • Шаг: 19

    Извлеките вал проявки.



  • Шаг: 20

    Открутите два винта с дозирующего лезвия.

    Примечание: Лезвие состоит из 3 частей: верхняя металлическая скоба, дозирующее лезвие, т.е. очень тонкий лист металла, и нижняя металлическая скоба. Будьте осторожны, вынимая лезвие, его очень легко погнуть.



  • Шаг: 21

    Снимите верхнюю металлическую скобу, стараясь не повредить выравнивающие шпильки. Штифт с левой стороны очень туго вставлен.



  • Шаг: 22

    Извлеките дозирующее лезвие. Приподнимите его из слота с левой стороны отсека. Не повредите его. Очистите лезвие ватной палочкой и спиртом.



  • Шаг: 23

    Снимите нижнюю металлическую скобу. Приподнимите ее с левой стороны, т.к. конец правой стороны проходит через стенку картриджа.



  • Шаг: 24

    Очистите остатки тонера из отсека. Проверьте, чтобы подающий вал и губчатые уплотнители были чистыми. Необходимо вытащить вал, чтобы проверить его на чистоту.



  • Шаг: 25

    Установите очищенный механизм дозирующего лезвия в отсек. Установите сначала нижнюю скобу, вставив ее конец через стенку картриджа под медный контакт. Затем установите дозирующее лезвие. Проверьте, чтобы оно было правильно зафиксировано поверх выравнивающих шпилек.



  • Шаг: 26

    Установите верхнюю скобу и прикрутите два винта.



  • Шаг: 27

    Очистите вал проявки, используя чистую сухую ткань без ворса. Мы не рекомендуем использовать химические средства для чистки. Установите вал проявки в картридж. Сторона с длинной металлической осью должна войти в сторону с шестеренкой на отсеке.



  • Шаг: 28

    Установите металлические втулки на сторонах оси вала проявки.



  • Шаг: 29

    Установите крепление на шестереночную сторону оси вала и прикрутите его винтом.



  • Шаг: 30

    Установите контакт и крепление на контактную сторону оси вала и прикрутите крепление винтом.



  • Шаг: 31

    Очистите и замените смазку на вале проявки и оси подающего вала.



  • Шаг: 32

    Заполните отсек тонером для серии Okidata MB 200. Закройте пробку.



  • Шаг: 33

    Установите все шестеренки на отсек, как показано на фото.



  • Шаг: 34

    Соедините две половины вместе и вставьте две металлические шпильки.



  • Шаг: 35

    Установите металлические панели и прикрутите винты.



  • Шаг: 36

    Если есть, установите крышку. Ее нужно обмотать скотчем. Используйте ярко окрашенный скотч, чтобы пользователь заметил его.



  • Шаг: 37

    После того как картридж был протестирован и упакован, прикрепите ключ карту к верху упаковки, чтобы пользователь увидел ее. Эта карта устанавливается в принтер отдельно от картриджа.
