Как разобрать игровую консоль Sony PlayStation 3 Slim

PlayStation 3 Slim – обновлённая версия консоли для видеоигр PS3 производства Sony Computer Entertainment, пришедшая на смену PlayStation 2. Она была выпущена 11 ноября 2006 года. Sony радикально изменила дизайн приставки, сделав его более элегантным и привлекательным. Давайте же узнаем, что у неё внутри.



Вот что нам понадобится:

  • крестовая отвёртка размером #1
  • специальная пластиковая лопатка (spudger)
  • отвёртка-звёздочка для антивандальных винтов размером T8

Оригинальная статья на английском:

http://www.ifixit.com/Teardown/PlayStation-3-Slim-Teardown/1121/1.

Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

1.

Приставка здесь, у нас в руках!  Коробка PS3 Slim, как и само устройство, стала тоньше.

2.

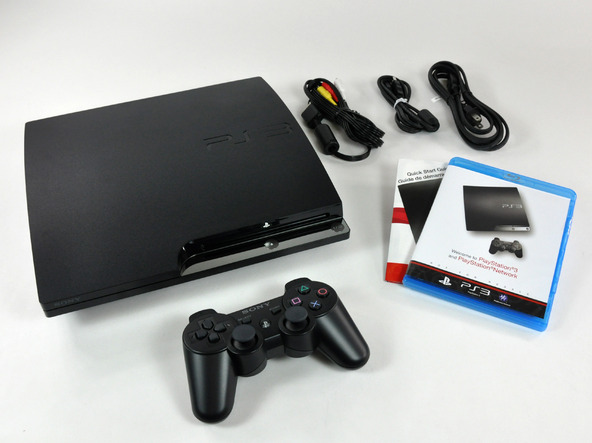

Помимо консоли PS3 Slim, мы получили аксессуары:

  • контроллер Sixaxis DualShock 3
  • кабель RCA («тюльпан»)
  • кабель USB
  • шнур питания
  • краткое руководство по началу работы и руководство пользователя
  • диск Blu-ray
  • одно из руководств по рейтингам видеоигр, на которые всем [вырезано цензурой].

3.

С левой стороны лицевой панели расположены два порта USB и светодиодные индикаторы жёсткого диска и Wi-Fi.

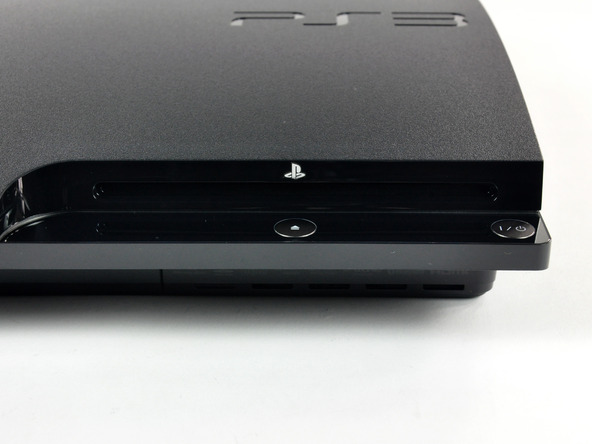

С правой стороны лицевой панели находится слот для дисков Blu-ray, кнопка включения и кнопка извлечения компакт-диска.

На задней панели находятся разъём LAN, порт HDMI, цифровой аудиовыход, разъём AV MULTI OUT (RCA или компонентное видео) и новый разъём питания.

Владельцы приставок PS3 предыдущего поколения заметят отсутствие кнопки включения на задней панели.  Теперь для включения служит только кнопка на лицевой панели.

4.

А теперь перейдём к самому вкусному. И начнём с жесткого диска.
Под заглушкой, показанной на картинке, скрывается синий шуруп с крестообразным шлицем. Выкручиваем этот шуруп.

Затем снимаем крышку жёсткого диска.

5.

В держателе жёсткого диска имеется специальная металлическая ручка. Потяните за эту ручку и вытащите диск из отсека.

Вот он, жёсткий диск Toshiba на 120 Гб во всей своей красе. У нас есть ощущение, что его можно проще простого заменить диском объёмом 500 Гб…

6.

Затем нужно выкрутить из нижней панели PS3 slim 3 антивандальных винта при помощи специальной отвёртки-звёздочки размером T8.

Вы спросите, это ещё что такое? Антивандальные винты? Да, именно так. Эти винты изготавливаются со штырём посередине, чтобы их нельзя было выкрутить обычной отвёрткой-звёздочкой. Специальные отвёртки-звёздочки для антивандальных винтов тоже продаются, но не так распространены, как обычные.

Sony придумала эту хитрость, чтобы люди вроде нас не могли разбирать её приставки.

Похоже, в устройстве только 3 таких антивандальных винта T8, остальные с крестообразным шлицем.

Наверное, это прозвучит несколько злорадно, но взлом железа является прекрасной американской традицией.

7.

Отклеиваем гарантийную пломбу.

Поддеваем и снимаем заглушки винтов.

8.

Из нижней панели консоли нужно выкрутить 7 винтов при помощи крестовой отвёртки (обведены кружками на картинке).

Интересно, что под резиновой заглушкой в правом верхнем углу нижней панели  PS3 не оказалось никакого винта. Представьте себе наше изумление!

9.

Переверните консоль PS3.

Снимаем панель, ещё чуть-чуть…

Готово! Мы видим МЕГА-ВЕНТИЛЯТОР!

Этот монстр напряжением 12 В и током 13 А может соперничать с лучшими вентиляторами настольных ПК. Sony не поскупилась.

10.

Огромный вентилятор и антенны контроллера крупным планом.

Это бесщёточный двигатель постоянного тока, довольно стандартный для вентиляторов в подобных устройствах. Бесщёточные двигатели тише традиционных, но требуют точного компьютерного управления. Однако это вентилятор не с магнитной левитационной системой, какие использует фирма Apple.

Антенны Bluetooth и WLAN трёхмерного дизайна прикреплены к нижней части корпуса винтами с крестообразным шлицем.

11.

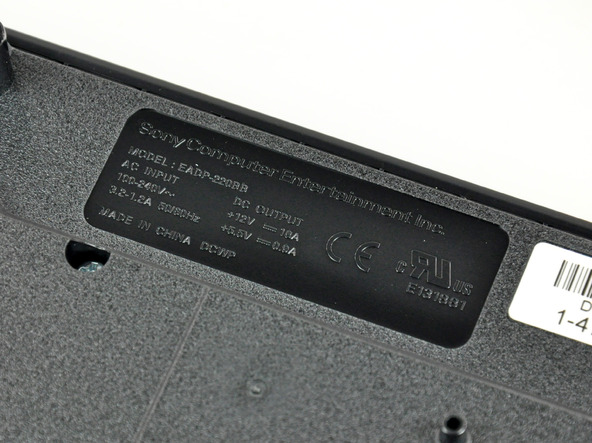

Отсоединяем 2 кабеля блока питания.

Во вводном кабеле отсутствует третий штырь заземления, что удивительно для устройства мощностью почти 250 Вт.

12.

Извлекаем блок питания.

Он гораздо меньше блока питания оригинальной консоли PS3 и предположительно обладает улучшенными температурными характеристиками.

К большому облегчению пользователей во всём мире, блок питания рассчитан на напряжение питания 100-240 В переменного тока.

13.

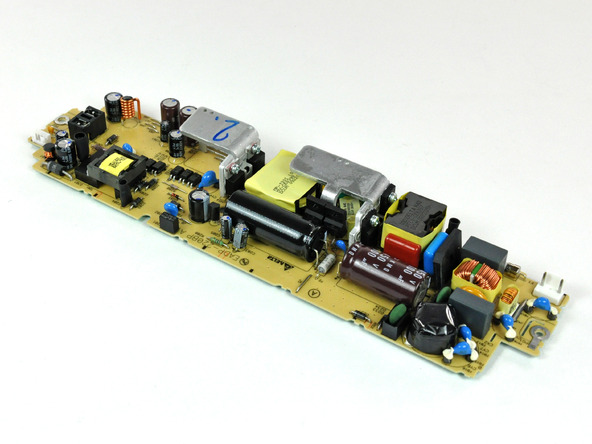

Давайте разберём этот новый блок питания.

Это на удивление компактное устройство. Будет интересно оценить его теплорассеяние.

Эта штучка выдает 18 ампер при напряжении 12 В переменного тока! Берегите пальцы!

14.

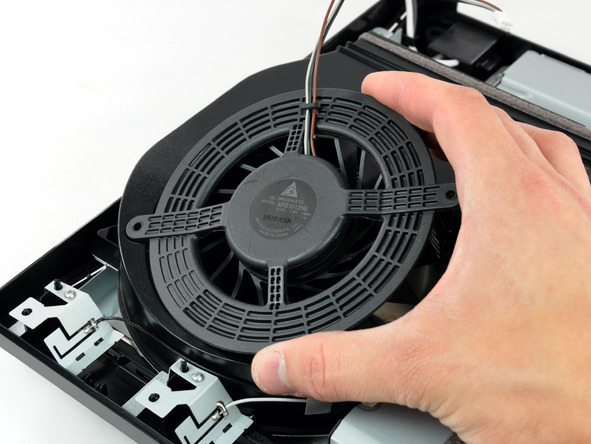

Отсоединяем вентилятор.

Это самый огромный вентилятор, который нам попадался в устройствах бытовой техники такого размера.
Sony весьма серьёзно подходит к вопросу охлаждения.

Рабочее колесо вентилятора диаметром около95 ммс 17 лопастями было явно разработано для тихого функционирования. Оно чрезвычайно жёсткое и предположительно изготовлено из  пластика на основе акрилонитрила, бутадиена и стирола.

15.

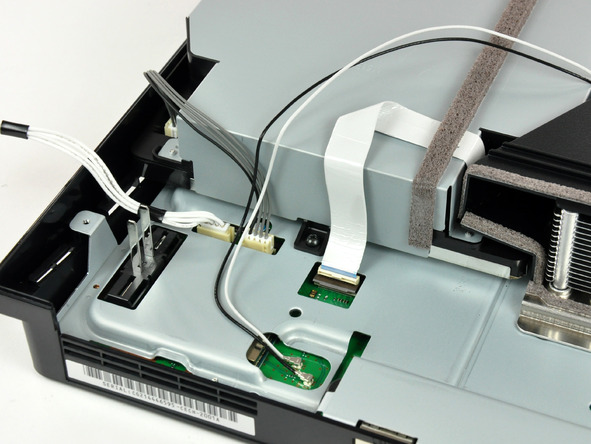

Кабели антенны и питания закреплены полосками скотча.

Рьяно отдираем этот скотч.

16.

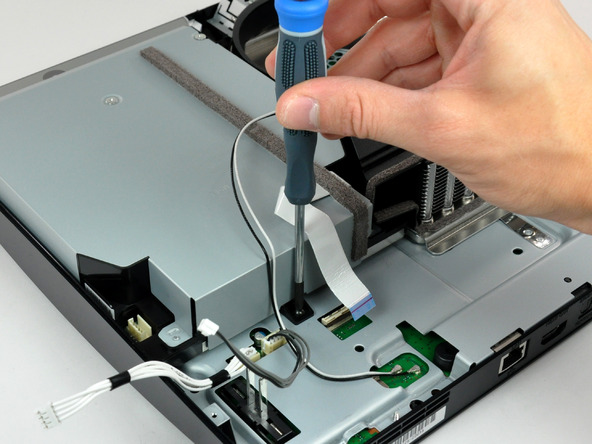

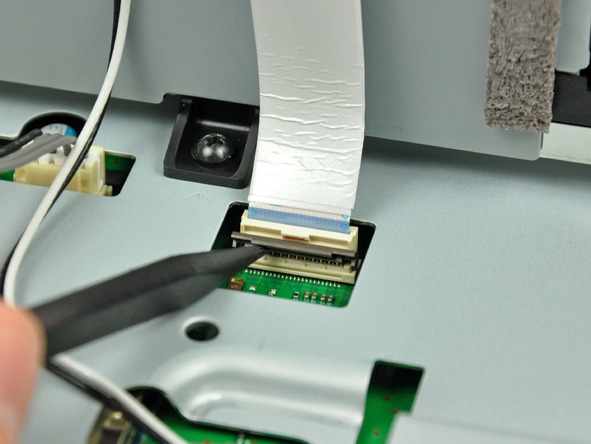

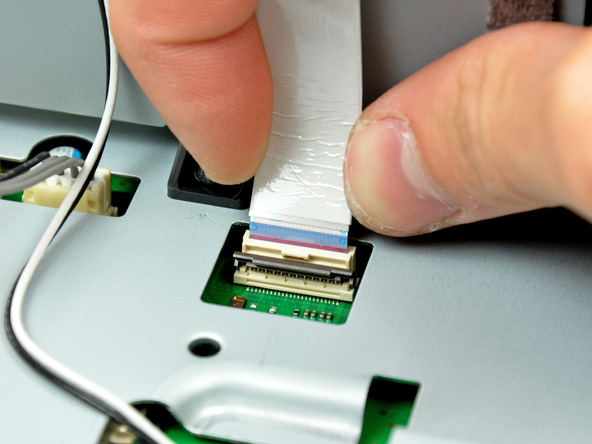

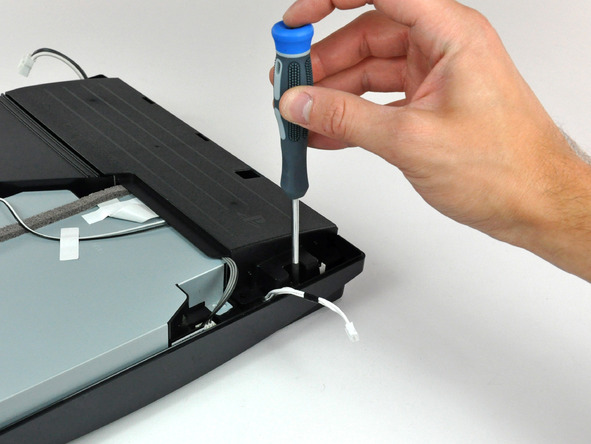

Поддеваем разъём пластиковой лопаткой и отсоединяем шлейф.

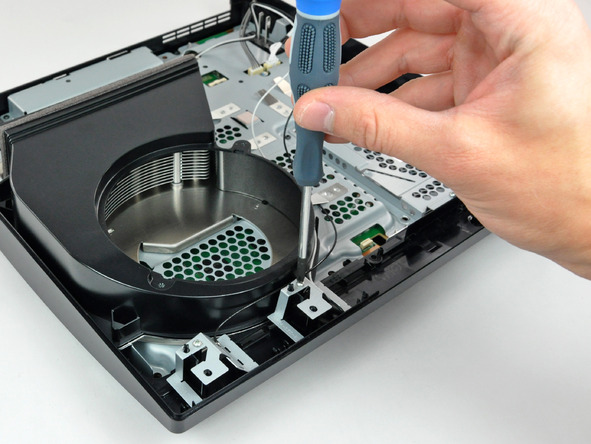

Выкручиваем винт рядом.

17.

Снимаем привод дисков Blu-ray.
Этот привод довольно крупный и занимает много места внутри корпуса  PS3.

Мы разобрали привод и обнаружили, что это, по-видимому, фирменная деталь производства Sony.

18.

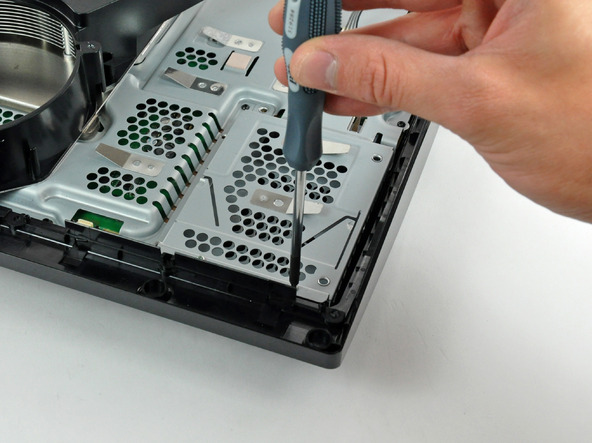

Отсоединяем ещё несколько разъёмов и выкручиваем ряд винтов.

По своей эстетике дизайн этого устройства несколько минималистичен по сравнению с Apple, но всё же по-своему прекрасен.

Несколько компонентов, включая разъём питания, держатся в устройстве лишь за счёт сцепления верхней и нижней панелей винтами.

19.

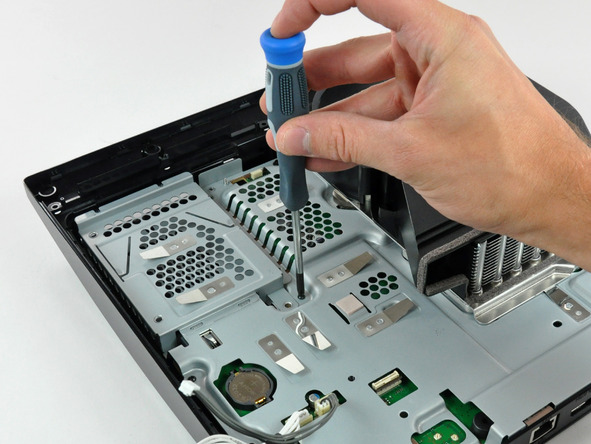

Выкручиваем ещё несколько винтов, и можно снять системную плату!

20.

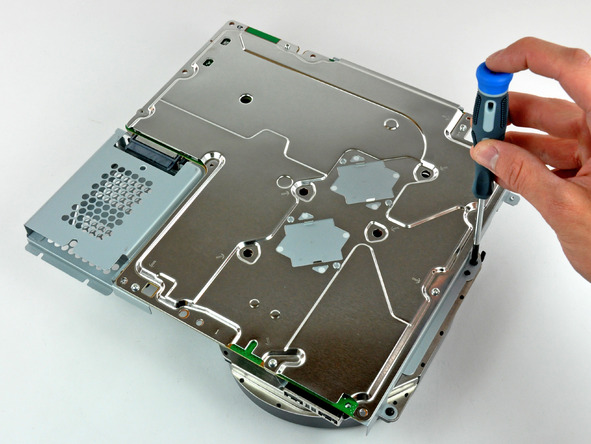

Выкручиваем несколько винтов крепления электромагнитных щитов.

Два одинаковых держателя на картинке служат для плотного прижимания процессоров посередине к радиаторам.

 21.

Открепляем металлические пластины для защиты от электромагнитных помех от системной платы

22.

Вот что у нас получилось! Мы разобрали приставку PlayStation 3 Slim на части.

Против часовой стрелки, слева направо:
блок питания, материнская плата, жёсткий диск, электромагнитный щит, радиатор, вентилятор, привод Blu-ray, контроллер и пластиковый корпус.

23.

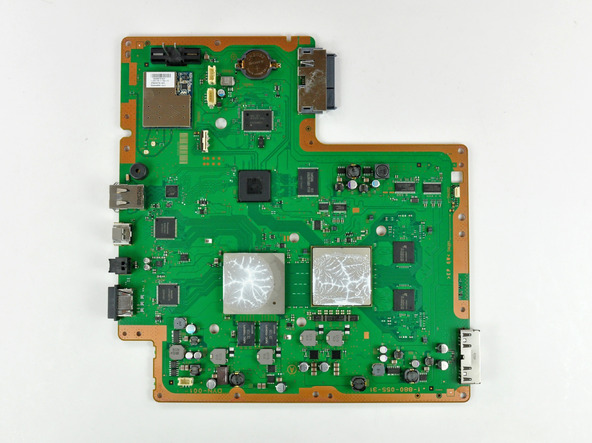

Разборка завершена, но мы ещё хотим проанализировать информацию о системной плате.

Итак, системная плата. Sony сделала её зелёного цвета, чтобы подчеркнуть преданность фирмы делу защиты окружающей среды.

Первый раз видим такое: после удаления термопасты с радиатора остались разводы, похожие на морозные узоры. Возможно, термопасты было нанесено слишком много или она была распределена неравномерно.

Присмотритесь: это прямо какой-то фрактальный узор!

24.

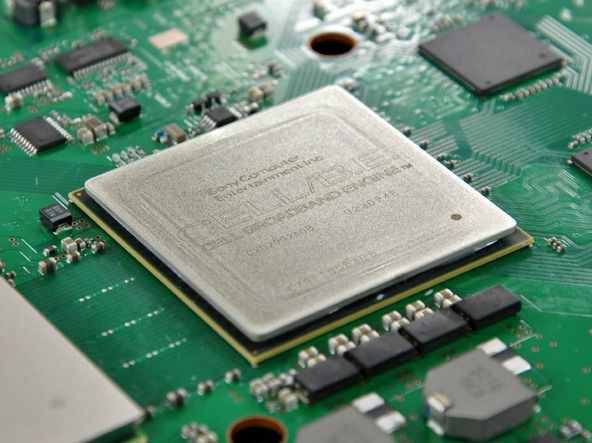

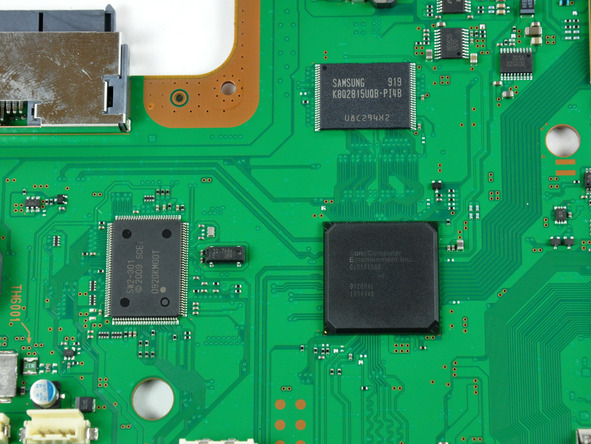

Процессор Cell выглядит просто великолепно.

Мы считали, что синтезировать реальность невозможно, но чип RSX (производства Acura?!) это опровергает.

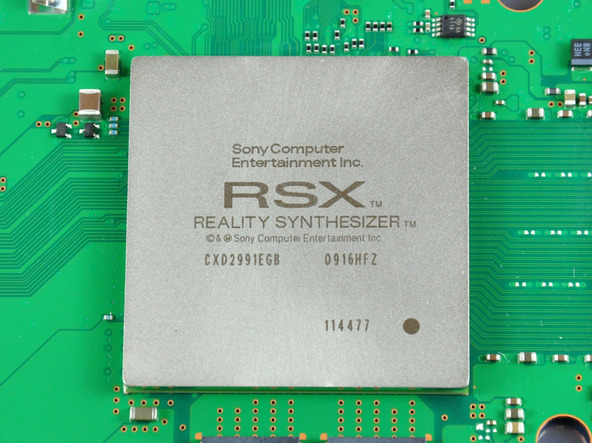

На чипе нанесена маркировка: RSX Reality Synthesizer CXD2991EGB 0916HFZ 114477.

25.

Детали различного назначения изготовлены различными производителями. На следующей картинке мы видим 2 из 4 конденсаторов NEC/TOKIN 0e108.

Двойные микросхемы оперативной памяти Elpida 512 Мбит (всего на плате их 4).

На следующей картинке, слева направо:

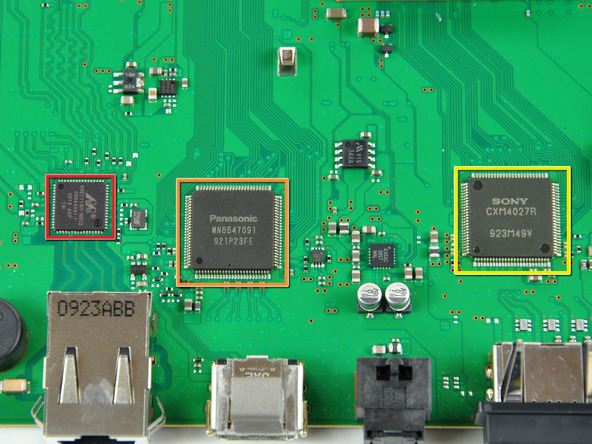

  • контроллер Ethernet Marvell (обведён красным)
  • контроллер HDMI Panasonic (обведён оранжевым)
  • контроллер Sony AV multi-out (обведён жёлтым)

26.

Но погодите – это ещё не всё!
Генераторы синхроимпульсов, слева направо:

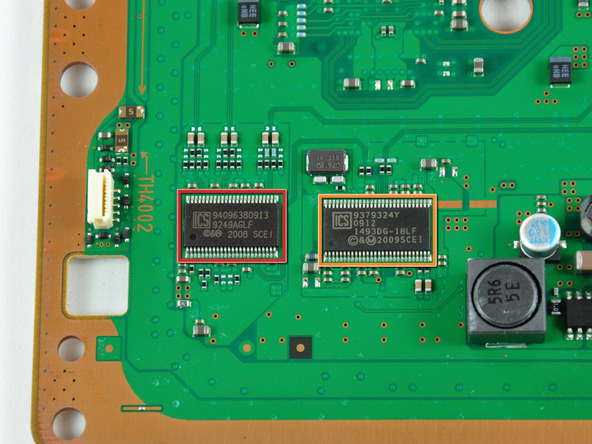

  • Генератор синхроимпульсов (1): ICS 9249AGLF (обведён красным)
  • Генератор синхроимпульсов (2): ICS 1493DG (обведён оранжевым)

  • Samsung K8Q2815UQB-PI4B
  • SW2-301 0920KMOOT
  • Sony CXD9963G8

27.

Мы положили новейшую модель iPod Shuffle сверху процессора для сравнения. Плеер Shuffle чуть-чуть длиннее, но в целом процессор занимает гораздо большую площадь.
