Как разобрать ноутбук серии Asus K

Разборка ноутбука серии Asus K

Вот что нам понадобится

PH1 крестовая отвертка Phillips 2 мм плоская отвертка

Снимите аккумулятор. Выкрутите винт, который крепит нижнюю крышку.

Выкрутите четыре винта, расположенных на нижней панели ноутбука и крепящих нижнюю крышку.

Сдвиньте нижнюю крышку в указанном направлении. Снимите нижнюю крышку.

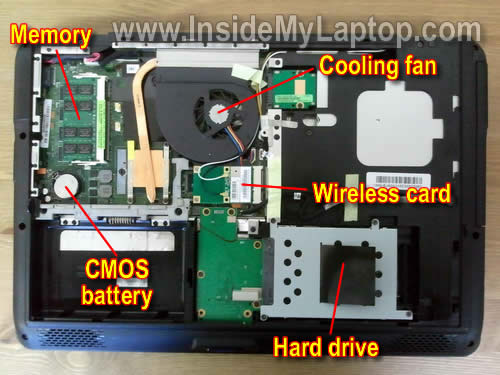

Открывается доступ к модулям памяти, жесткому диску, аккумулятору КМОП-памяти, вентилятору охлаждения, DVD-приводу, карте беспроводной связи и радиатору с процессором.

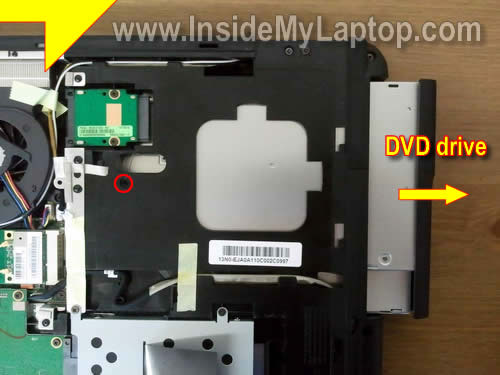

Выкрутите винт, крепящий DVD-привод. Сдвиньте DVD-привод вправо и извлеките его из корпуса ноутбука.

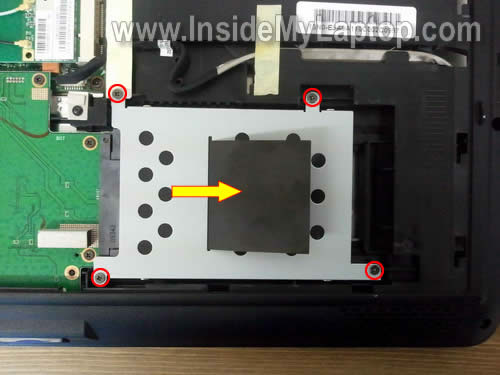

Выкрутите четыре винта, крепящих жесткий диск. Сдвиньте жесткий диск вправо, чтобы отсоединить его от разъема на материнской плате.

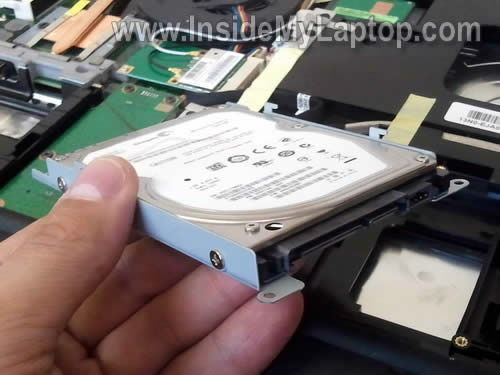

Извлеките жесткий диск в сборе из корпуса ноутбука. Теперь при необходимости можно извлечь жесткий диск из лотка и заменить его новым. Как видно, это диск с интерфейсом SATA.

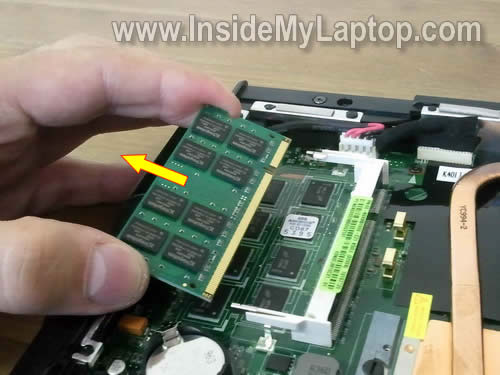

Раздвиньте в стороны защелки, расположенные с обеих сторон модуля памяти и, когда модуль памяти выдвинется из слота под углом в 30 градусов, аккуратно снимите его. В данной модели ноутбука установлен только один слот под модуль памяти. Похоже на то, что часть памяти интегрирована в материнскую плату. Сказать с уверенностью, что во всех ноутбуках серии Asus K используется только один слот под модуль памяти, я не могу.

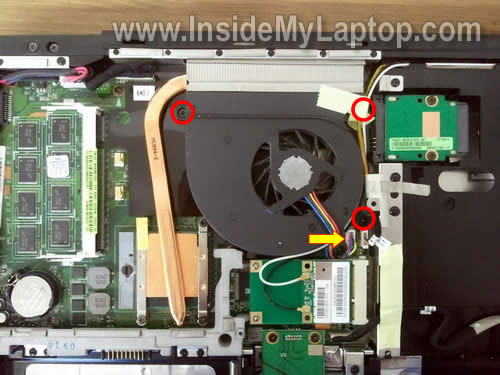

Выкрутите три винта, крепящих вентилятор. Отсоедините кабель вентилятора от материнской платы. Теперь можно снять вентилятор.

Как снять клавиатуру

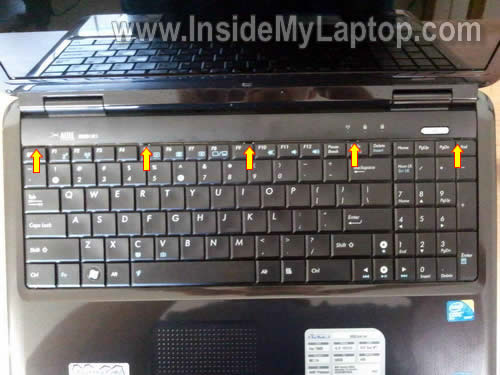

Клавиатура крепится с помощью маленьких защелок на пружинках. На фото они отмечены желтыми стрелками.

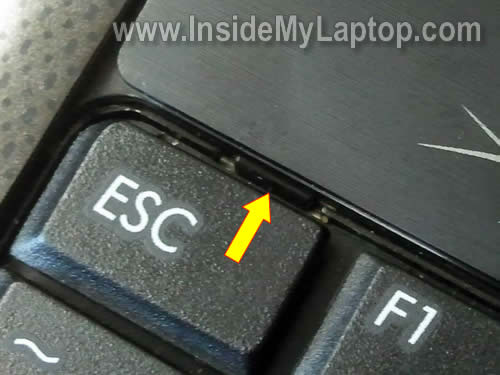

Чтобы открыть защелку, просто надавите на нее острым предметом и одновременно приподнимайте клавиатуру вверх.

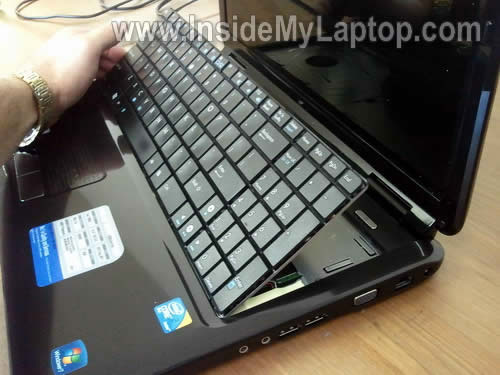

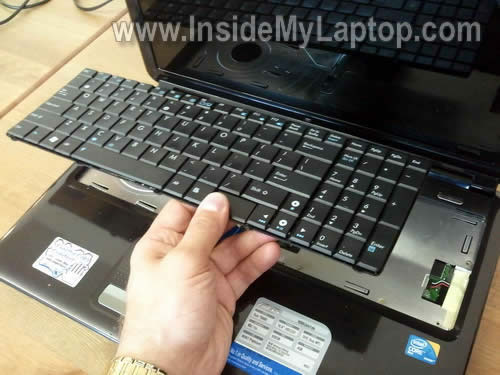

Когда будут открыты все защелки, можно приподнять клавиатуру, как показано на следующем рисунке.

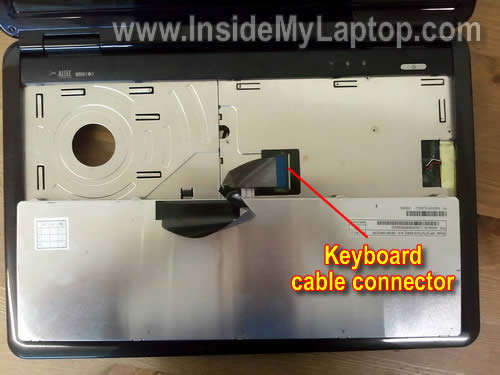

Аккуратно переверните клавиатуру и разместите ее на упоре для рук. Чтобы отсоединить кабель клавиатуры, нужно открыть защелку разъема.

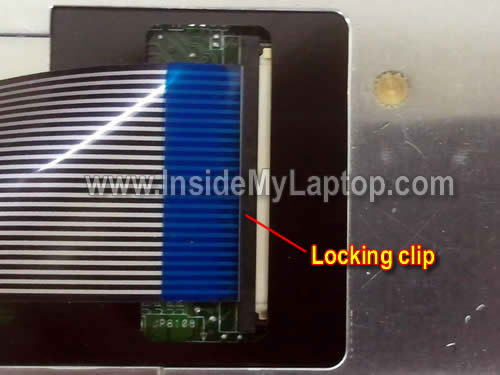

Кабель клавиатуры зажат между белым основанием разъема и коричневым фиксирующим язычком. На следующем рисунке показан разъем с закрытой защелкой.

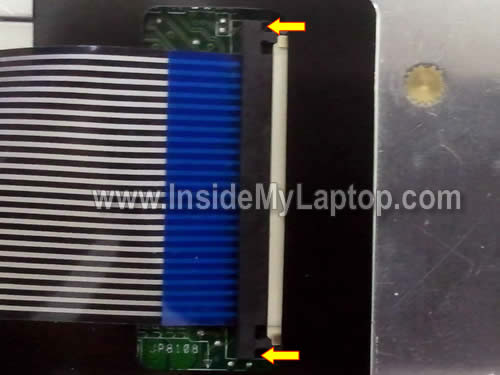

Сдвиньте коричневый язычок примерно на 2 мм влево (и ни в коем случае не более). Фиксирующий язычок должен оставаться на белом основании. На следующем рисунке показан разъем с открытой защелкой. Теперь можно отсоединить кабель клавиатуры от разъема.

Наконец, аккуратно извлеките клавиатуру из корпуса ноутбука и при необходимости замените ее новой клавиатурой.

Собираем в обратной последовательности.
