Как разобрать телефон BlackBerry Bold 9900

Разборка телефона BlackBerry Bold 9900.



Вот что нам понадобится

T5 отвертка Torx Инструмент для разбора корпусов аналог SRT-6 или медиатор

Сначала снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти.

Затем подденьте накладку внизу телефона и осторожно открепите.

Вы увидите под ней 2 шурупа. Выкрутите эти шурупы.

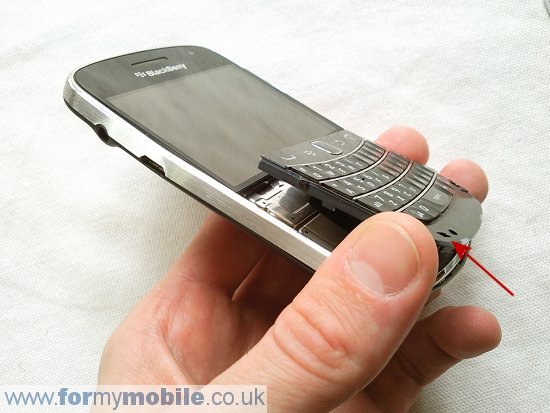

Затем подденьте отвёрткой клавиатуру, вставив её в специальное углубление, указанное стрелочкой на картинке.

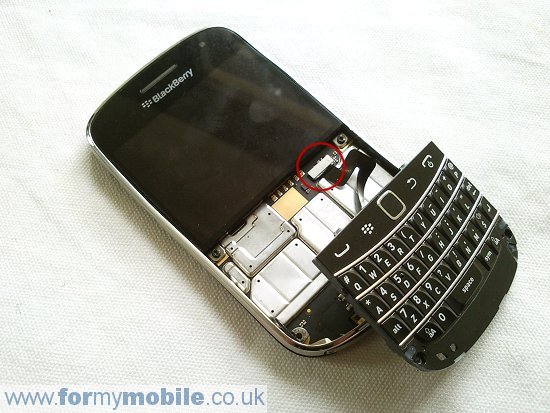

Клавиатура ещё держится на шлейфе. У него штепсельный разъём (обведён кружком). Просто потяните и отсоедините шлейф.

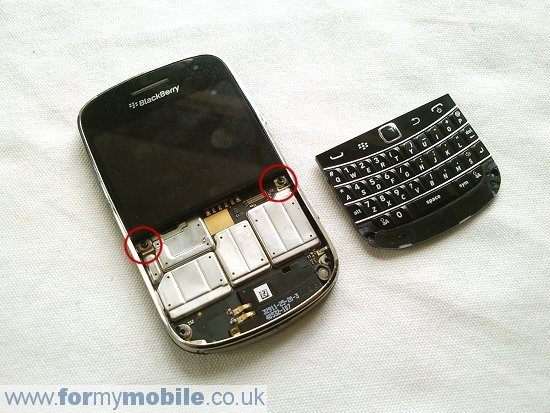

Итак, вы сняли клавиатуру телефона. Затем выкрутите 2 чёрных шурупа, которые вы увидите (обведены кружками).

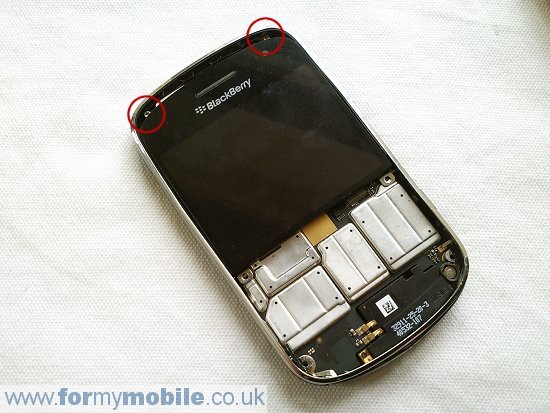

Затем сдвиньте экран телефона вниз, и вы увидите ещё 2 шурупа (обозначены кружками). Выкрутите эти шурупы.

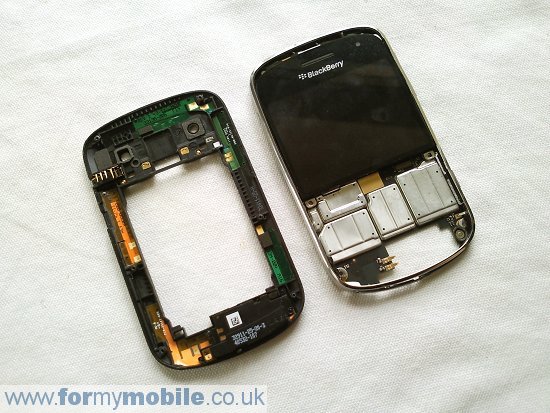

Теперь можно отделить переднюю часть корпуса телефона от аккумуляторного отсека, как показано на картинке ниже. Детали должны разделиться без усилий.

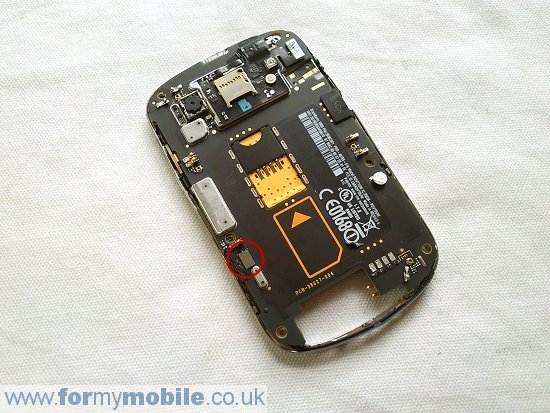

А теперь переверните телефон. Вы увидите ещё один шлейф (обведён кружком на картинке). У него тоже штепсельный разъём. Просто потяните и отсоедините шлейф от системной платы.

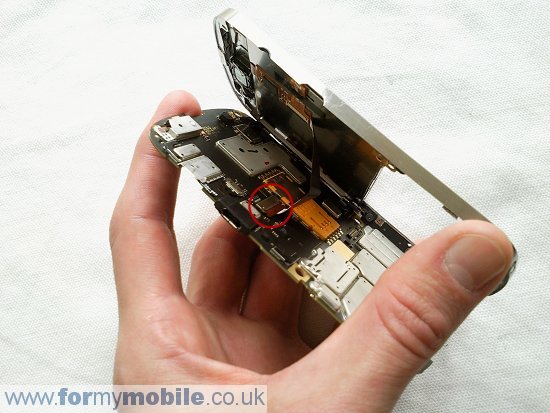

Приподнимите системную плату с одного края, и вы увидите ещё один шлейф. У этого шлейфа разъём отличается от предыдущих, он называется самофиксирующимся. Серебристая деталь – это шарнирный фиксатор. Осторожно отогните фиксатор вверх, в сторону шлейфа, и шлейф открепится.

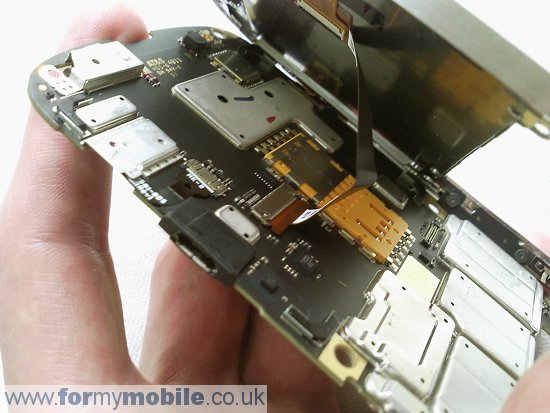

На картинке ниже изображён фиксатор разъёма шлейфа в закрытом положении.

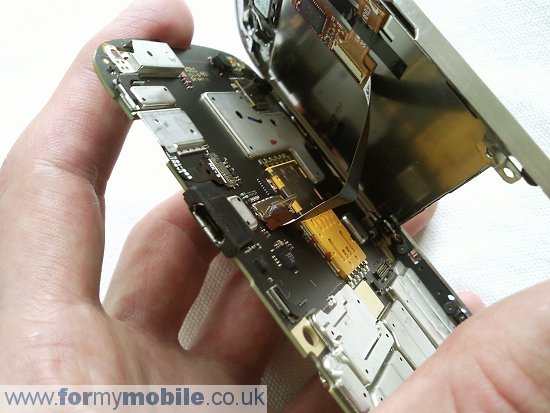

А на следующей картинке показан разъем шлейфа в открытом положении. Теперь можно потянуть и вытащить шлейф.

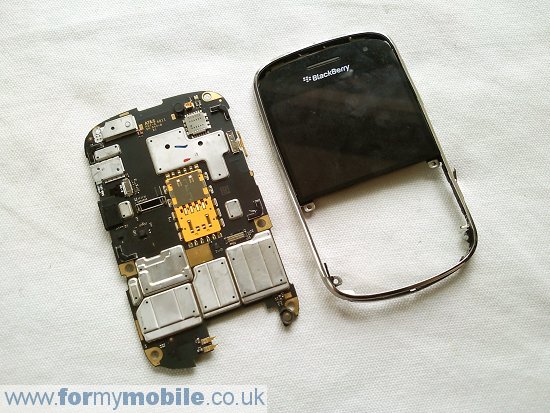

Затем можно отделить дисплей от печатной платы, как показано на картинке ниже.

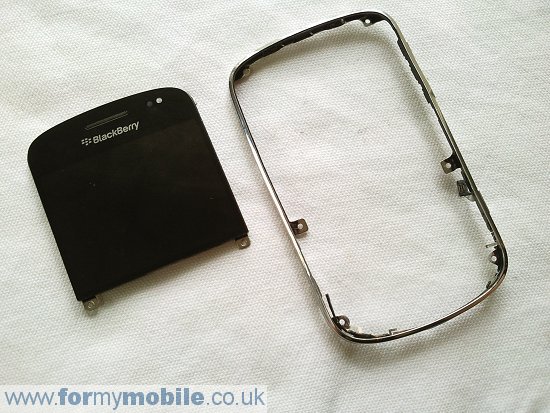

Дисплей теперь можно просто взять и вытащить из рамки.   Разборка завершена. Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/bold9900disassembly.php.
