Как разобрать телефон BlackBerry Curve 3G 9300 для замены дисплея или корпуса

Разборка телефона BlackBerry Curve 3G 9300 для замены дисплея или корпуса.



Вот что нам понадобится

TX6 отвертка Torx Plus
Фен
Инструмент для разбора корпусов аналог SRT-6 или медиатор

Сначала снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Затем нужно выкрутить два шурупа, обозначенных красными кружками на картинке:

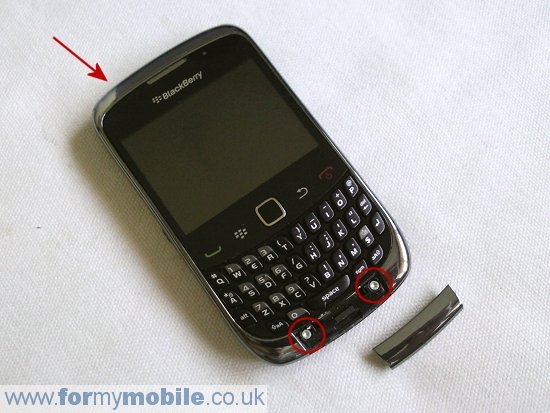

Теперь снимите декоративную накладку в нижней части телефона, поддев ее с верхнего края инструментом для разбора корпусов или кредиткой. Вы увидите еще два шурупа (показаны красными кружками на картинке). Выкрутите их. Теперь подденьте лицевую панель телефона в месте, указанном стрелочкой на картинке, и снимите:

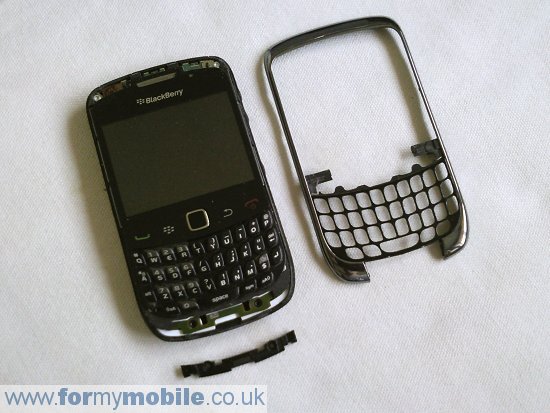

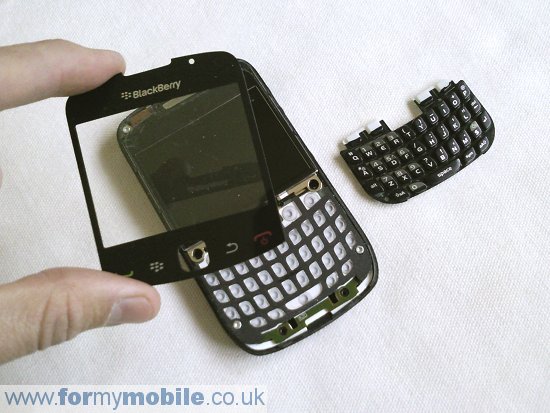

Телефон со снятой лицевой панелью должен выглядеть так, как на картинке ниже. Черная деталь, которая крепится к лицевой панели внизу с обратной стороны, также может открепиться, как показано на картинке. При этом клавиатура отсоединится, и ее тоже можно снять.

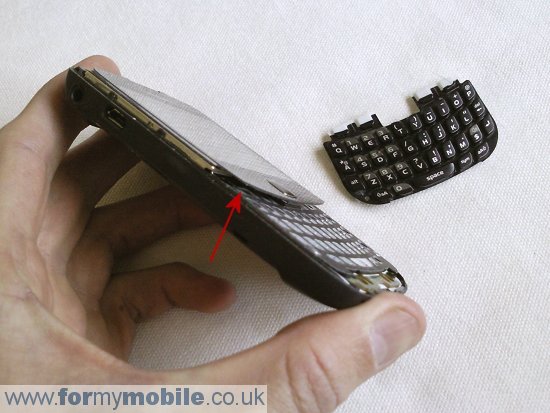

Теперь осторожно приподнимите защитное стекло дисплея в месте, указанном стрелочкой на картинке. Можно воспользоваться инструментом для разбора корпусов или кредиткой. Затем приподнимите его с другой стороны. Защитное стекло держится на двустороннем скотче и легче снимается, если его сначала прогреть феном.

Итак, вы сняли защитное стекло дисплея, как показано на картинке ниже. С обратной стороны оно липкое, так что положите его лицом вниз, чтобы оно ни к чему не прилипло, и чтобы его можно было надежно прикрепить на место при сборке.

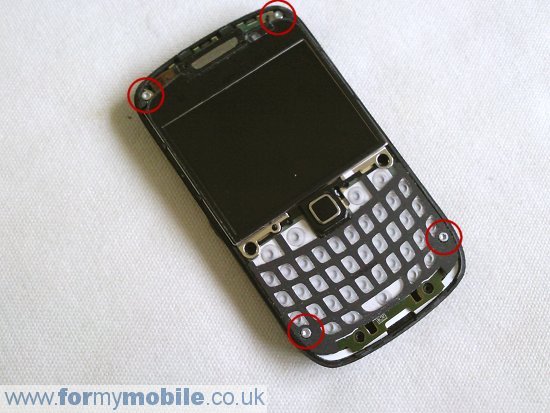

Теперь выкрутите 4 шурупа, обведенных кружками на картинке.

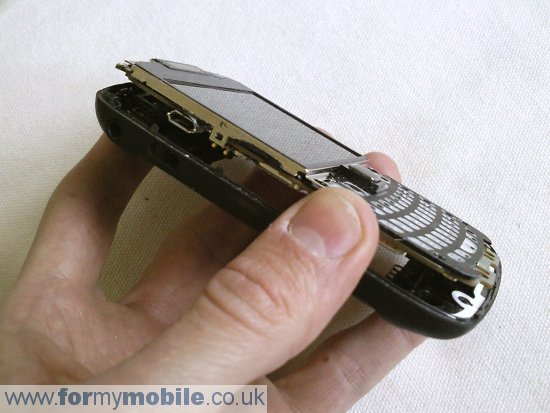

Теперь можно вынуть основную часть телефона из корпуса:

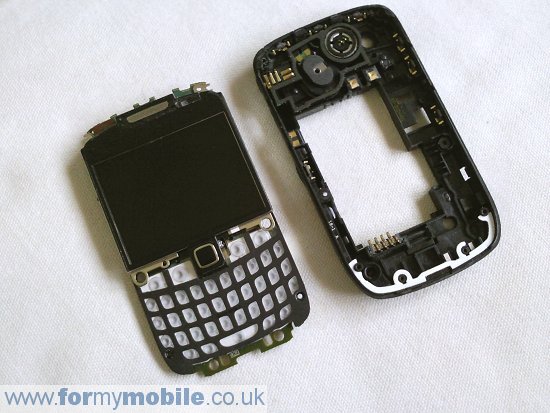

Должно получиться так:

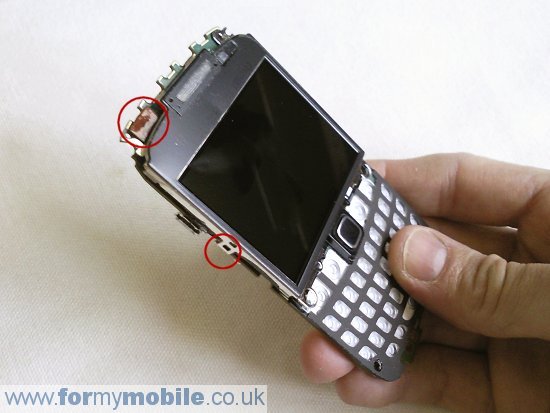

Теперь нужно отсоединить шлейф (отмечен кружком в левом верхнем углу). Просто потяните его вверх и вытащите из разъема. Затем отогните металлические защелки с обеих сторон телефона (где указывает кружочек), чтобы открепить дисплей.

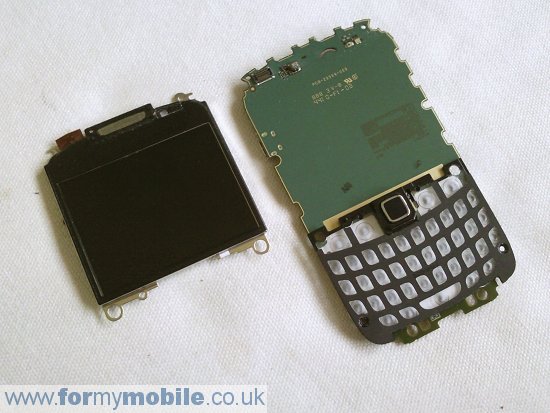

Теперь можно снять блок дисплея с системной платы, как показано на картинке ниже. Если вам также нужно заменить оптический трекпад, читайте дальше. А если вам нужно только заменить дисплей – разборка закончена, производите сборку в обратном порядке.

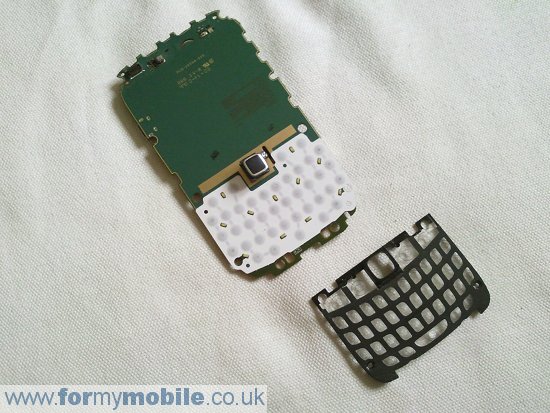

Разборка телефона дальше. Снимите рамку клавиатуры. Она должна отделяться без труда.

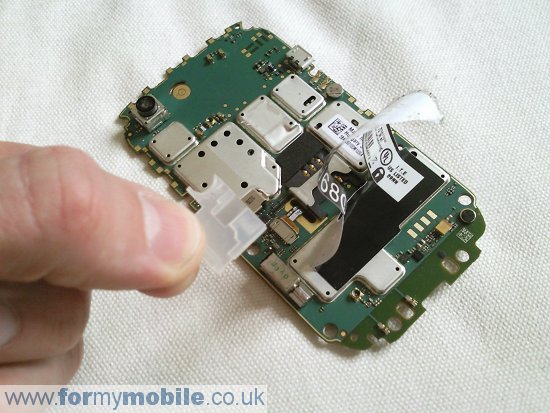

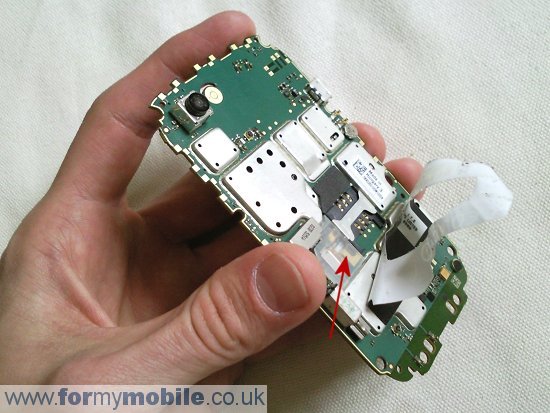

Затем переверните системную плату и отклейте идентификационный маркировочный стикер, как показано на картинке ниже. Чтобы добраться до разъема оптического трекпада, нужно сначала снять прозрачную пластиковую крышечку, показанную стрелочкой на картинке. Она легко открепляется от системной платы.

Итак, вы сняли пластиковую крышечку:

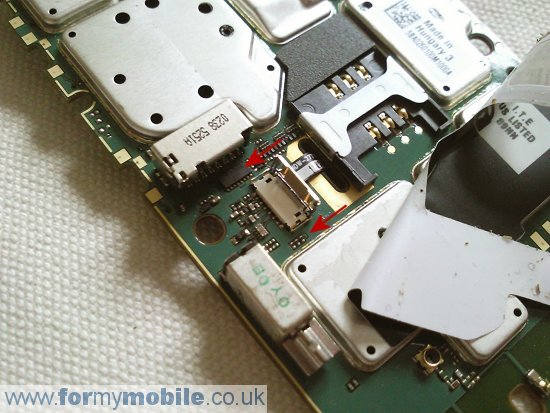

На следующей картинке вы видите разъем гибкого шлейфа трекпада. Он прижимается металлическим шарнирным фиксатором. На картинке показан фиксатор в открытой позиции. Он закрывается в направлении, указанном стрелочками. Поднимите фиксатор и просто вытащите трекпад с другой стороны.

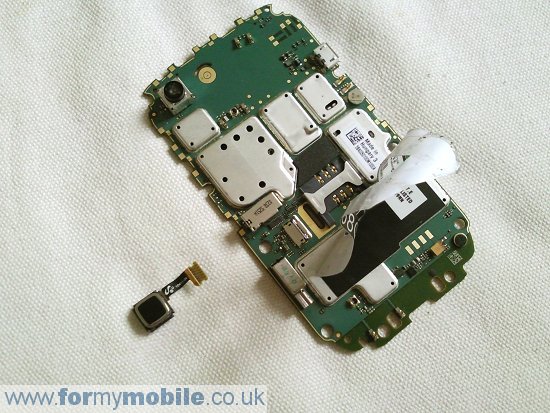

Итак, вы сняли оптический трекпад:

Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/9300curvedisassembly.php.
