Как разобрать телефон BlackBerry Torch 9800 для замены дисплея или корпуса

Разборка телефона BlackBerry Torch 9800 для замены дисплея или корпуса.



Вот что нам понадобится

TX6 отвертка Torx Plus
TX3 отвертка Torx Plus
Фен
Инструмент для разбора корпусов аналог SRT-6 или медиатор

Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Затем нужно выкрутить 4 шурупа, обведенных кружками на картинке:

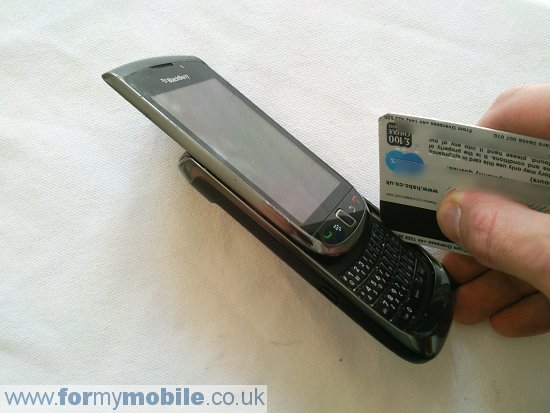

Снимите серебристую обрамляющую накладку телефона. Для этого вставьте инструмент для разбора корпусов (или кредитку) в щель между корпусом и накладкой и проведите им по периметру накладки, чтобы разъединить защелки, которые держат ее на месте.

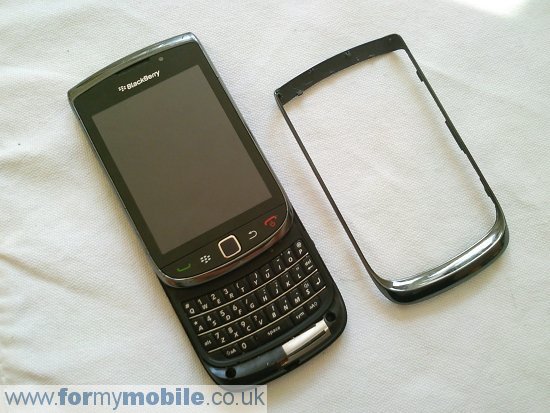

Должно получиться так:

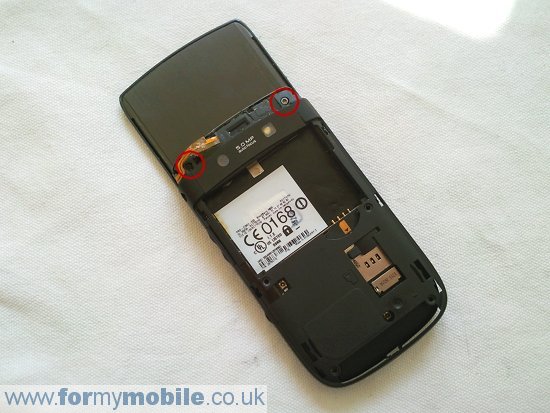

Переверните телефон, и вы увидите два шурупа, которые были под накладкой (показаны кружками на картинке). Выкрутите их.

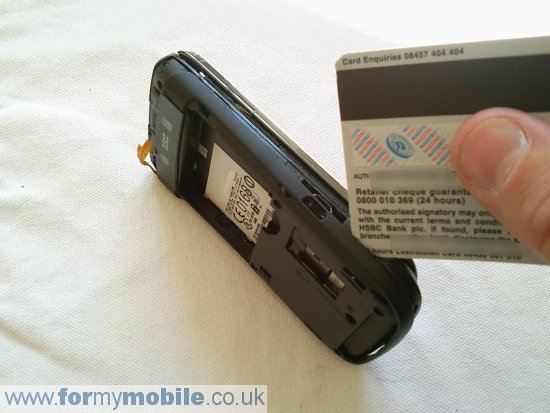

Теперь снимите аккумуляторный отсек телефона. Для этого вставьте инструмент для разбора корпусов (или кредитку) в щель между корпусом и аккумуляторным отсеком и проведите им по периметру отсека, чтобы разъединить защелки, которые держат его на месте.

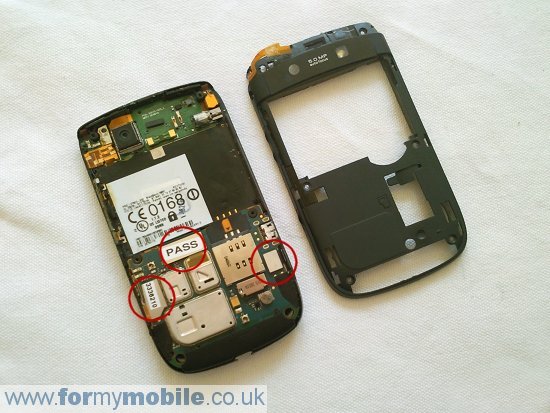

Телефон со снятым аккумуляторным отсеком должен выглядеть так, как на картинке ниже. Теперь нужно отсоединить 3 шлейфа, обведенных кружками. Просто потяните их вверх и вытащите из разъемов на системной плате.

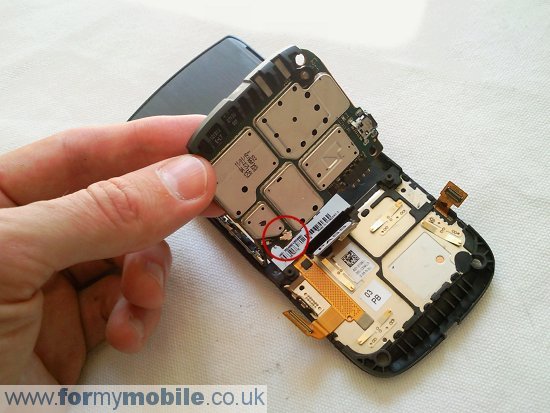

Затем отогните вверх системную плату, и вы увидите подсоединенный к ней кабель. Просто потяните его и вытащите из разъема на плате. Теперь системная плата открепится.

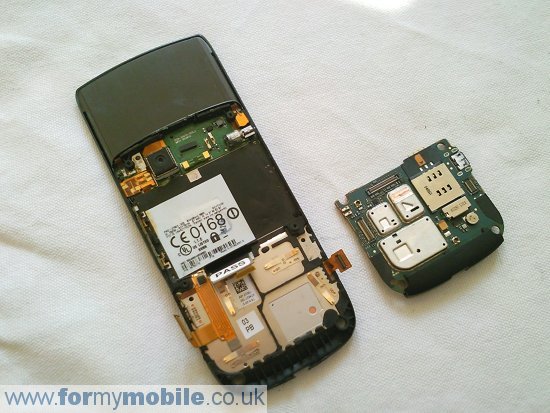

Телефон со снятой системной платой должен выглядеть так, как на картинке ниже:

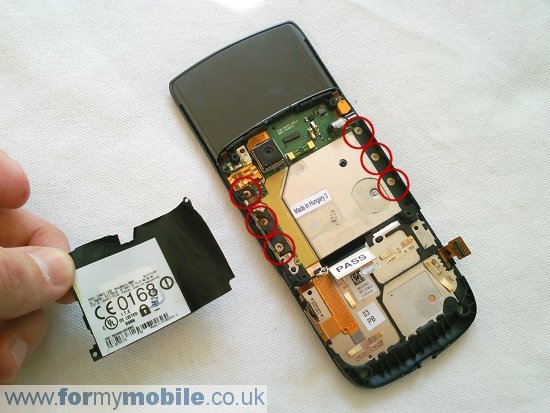

Затем отклейте идентификационный маркировочный стикер, и вы увидите еще 6 шурупов. Выкрутите их.

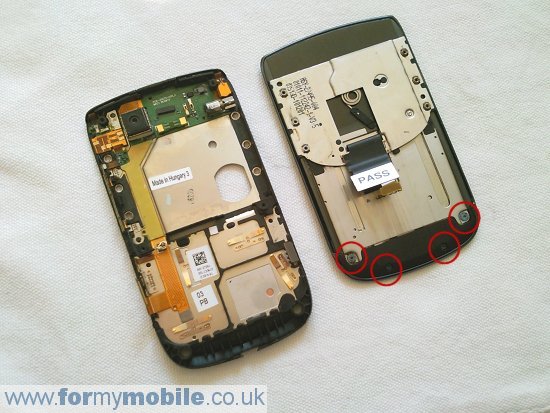

Теперь телефон можно разделить на две части, как показано на картинке ниже. Выкрутите 4 шурупа, которые вы увидите (отмечены кружками):

Снимите черную панель внизу телефона, как показано на картинке ниже. Вы увидите два гибких шлейфа (обведены кружками), которые нужно отсоединить. Просто потяните их вверх и вытащите из разъемов.

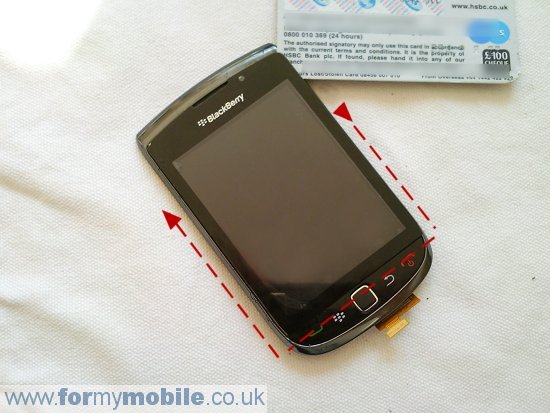

Теперь переверните телефон и прогрейте его феном вдоль краев сенсорного дисплея. Затем вставьте инструмент для разбора корпусов или кредитку под самый краешек дисплея и проведите им в направлении пунктирной линии на картинке:

Теперь сдвиньте сенсорный дисплей в сторону и выкрутите шуруп в верхнем углу, который вы увидите. Повторите то же самое с другой стороны.

Теперь можно отделить слайдер от дисплея. Для начала нужно выкрутить два шурупа под черными наклейками на металлической части слайдера, одна наклейка находится там куда указывает кредитка на фотографии, вторая симметрично на противоположной стороне. После воспользуйтесь инструментом для разбора корпусов или кредиткой.

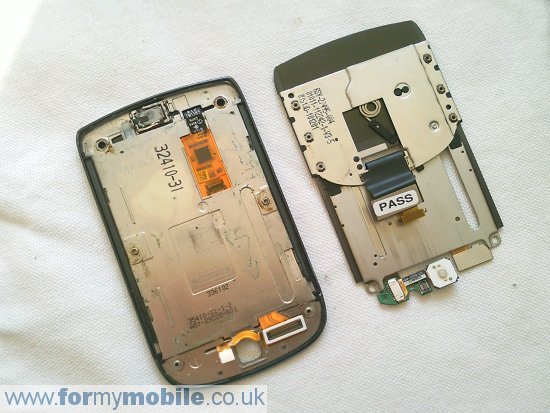

Итак, слайдер и экран отделены:

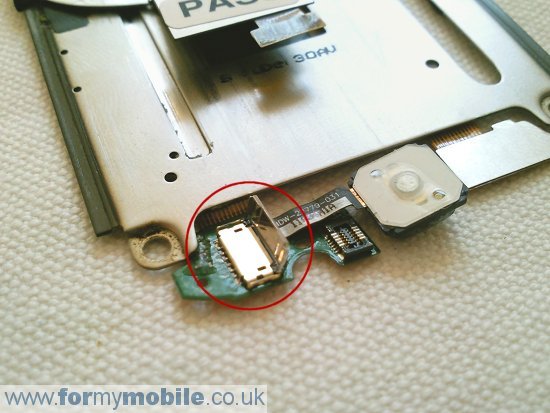

Чтобы снять трекпад, поднимите металлическую дверцу фиксатора (обведена кружком на картинке), затем просто потяните трекпад, и его шлейф выскользнет из разъема.

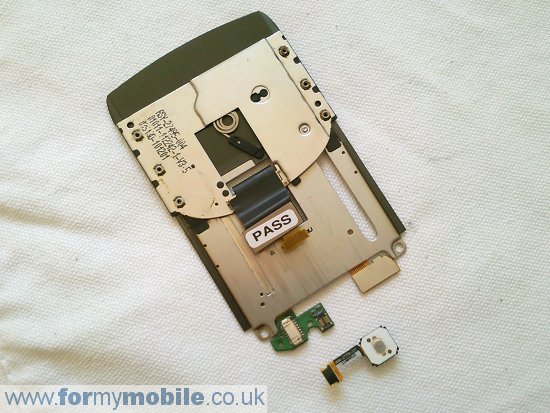

Разборка завершена:

Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/9800disassembly.php.
