Как разобрать телефон HTC Evo 4G

Оригинал статьи на английском:

http://www.ifixit.com/Teardown/HTC-Evo-4G-Teardown/2979/1.

Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

Вот что нам понадобится:

  • крестовая отвертка размером #00
  • пластиковые инструменты для вскрытия корпусов
  • отвертка-звездочка размером T5

1.

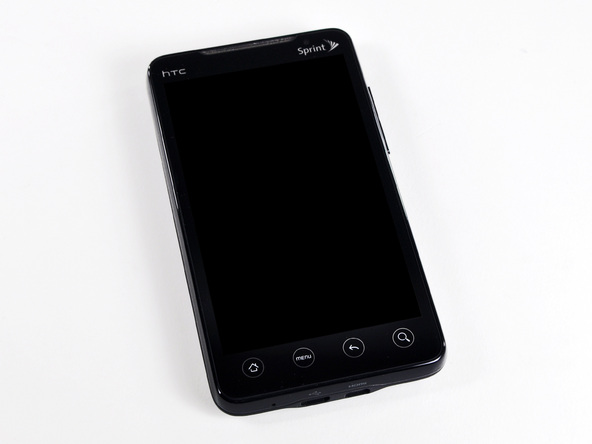

Технические характеристики HTC Evo 4G:

  • процессор с тактовой частотой 1 ГГц Qualcomm QSD8250 Snapdragon
  • 4,3-дюймовый ЖК-дисплей
  • оперативная память 512 Мб
  • 2 камеры (1,3 МП фронтальная камера и 8 МП камера с тыльной стороны)
  • выход HDMI (через адаптер)
  • операционная система Android 2.1

2.

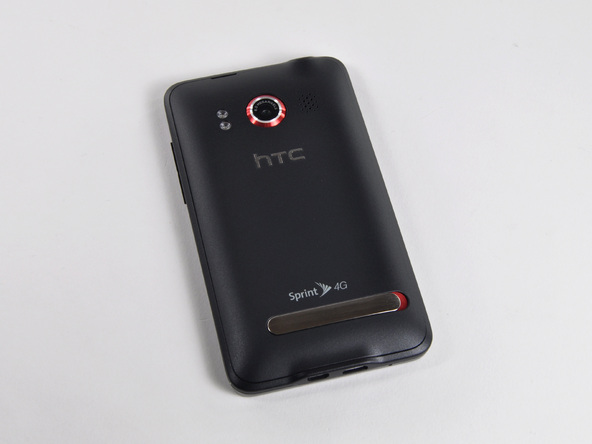

На задней панели Evo обтекаемой формы, вверху, доминирует 8-мегапиксельная камера и сдвоенная светодиодная вспышка.

Откидная подставка внизу корпуса позволяет установить Evo горизонтально для просмотра видео на гигантском экране с диагональю 4,3 дюйма.

3.

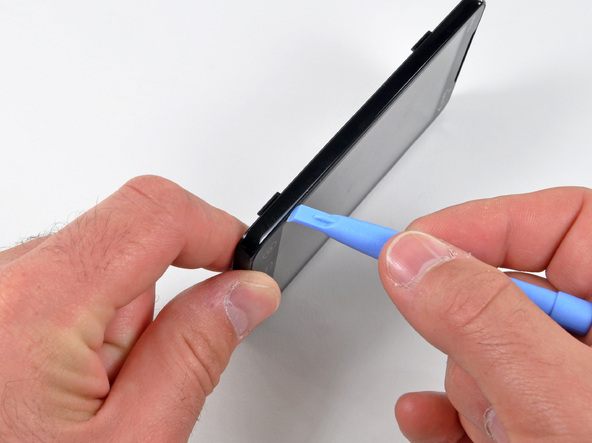

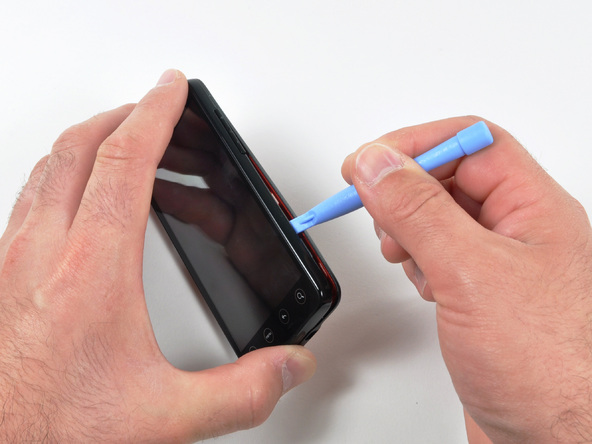

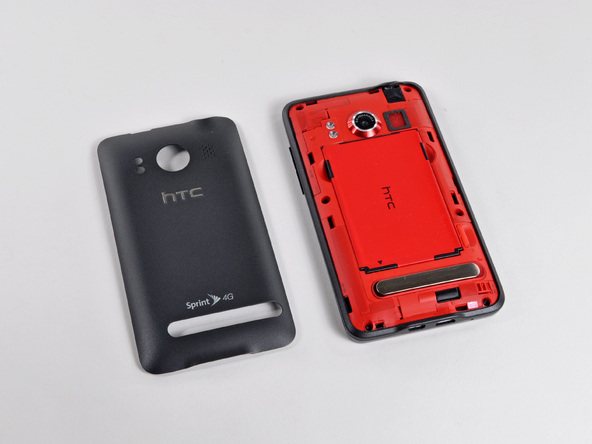

Осторожно поддеваем заднюю панель телефона пластиковым инструментом и снимаем.

Надо же, он внутри красный! Может, под цвет китайского флага?

4.

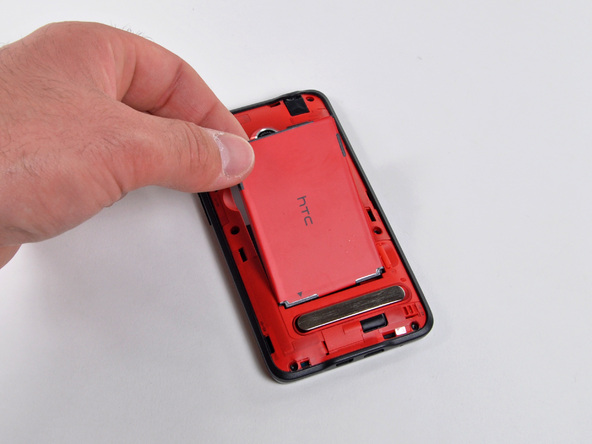

Как в большинстве адекватных телефонов, замена аккумулятора в Evo не представляет труда.

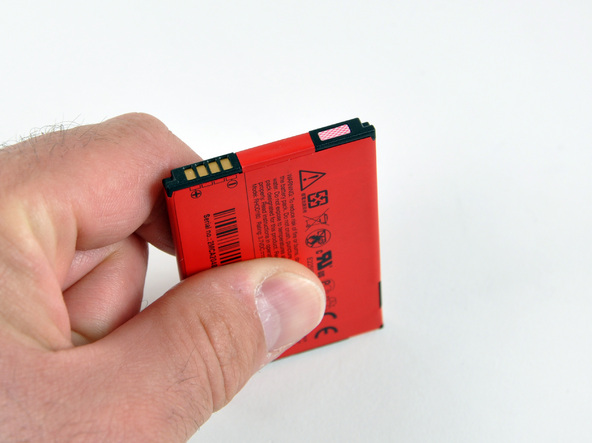

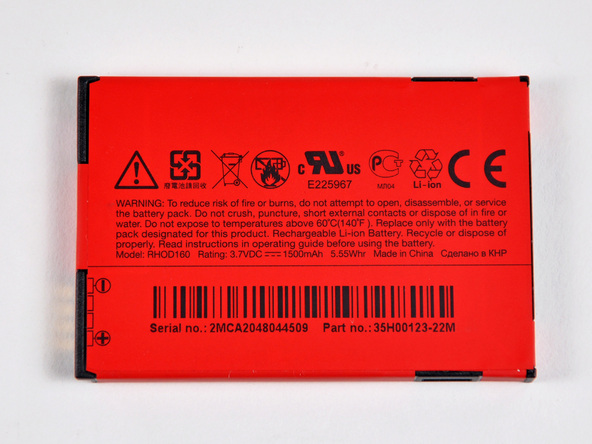

Перезаряжаемый литий-ионный аккумулятор напряжением 3,7 В и емкостью 1500 мАч весит 31 г.

Его емкость на 23% больше, чем в iPhone 3GS, на 15% больше, чем в Droid Incredible, и на 7% больше, чем в Nexus One.

Осторожно! Вверху аккумулятора расположен индикатор влаги.

5.

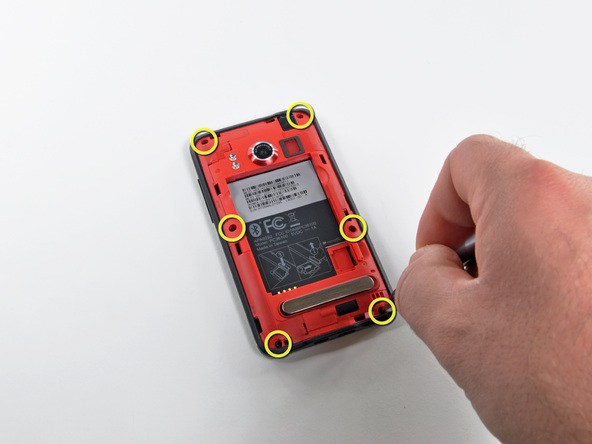

Разборка телефона Evo 4G дальше: выкручиваем 6 шурупов при помощи отвертки-звездочки размером T5.

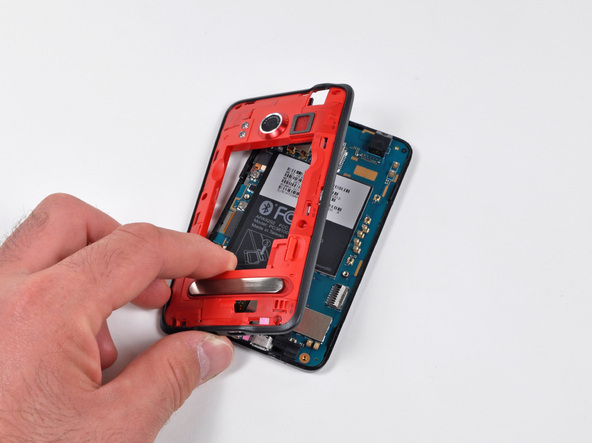

Затем осторожно поддеваем и снимаем внутреннюю рамку при помощи пластикового инструмента для разбора iPod.

6.

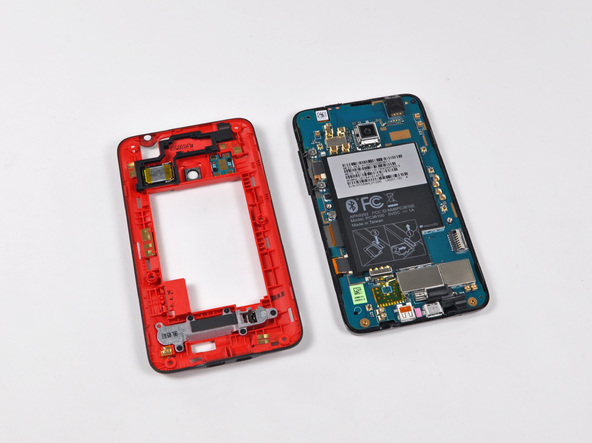

Внутренняя рамка легко снимается с корпуса Evo.

На ней расположены подставка, антенны, светодиодные вспышки и динамик.

7.

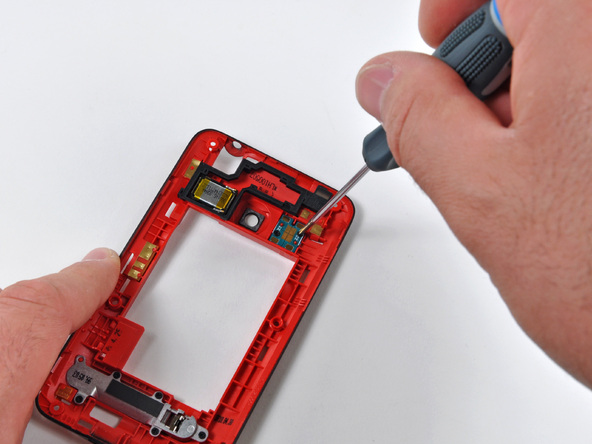

При помощи крестовой отвертки выкручиваем 2 небольших винта крепления светодиодной вспышки к рамке.

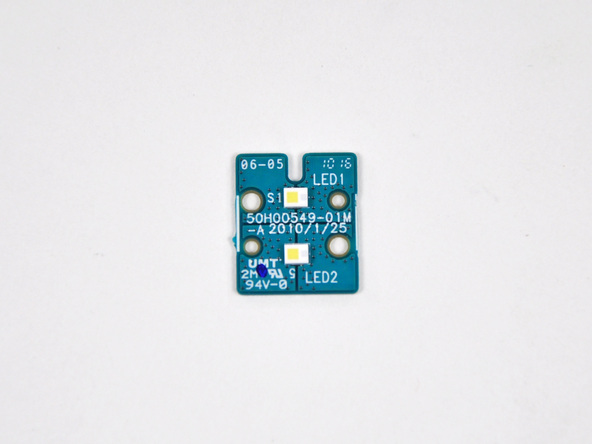

Модуль двойной вспышки состоит из двух светодиодов, припаянных к небольшой соединительной плате.

8.

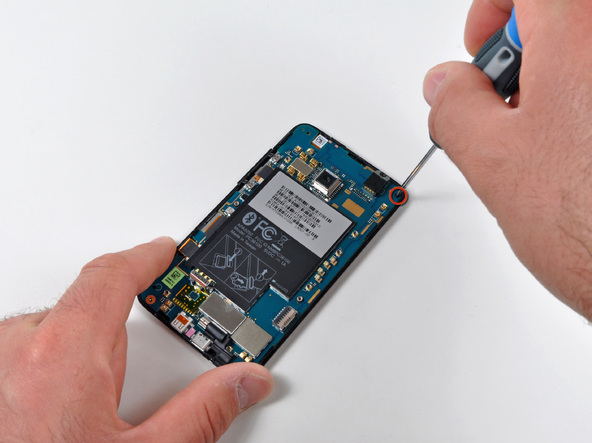

Системная плата Evo держится лишь на одном винтике в левом верхнем углу. Выкручиваем этот винтик с помощью крестовой отвертки.

9.

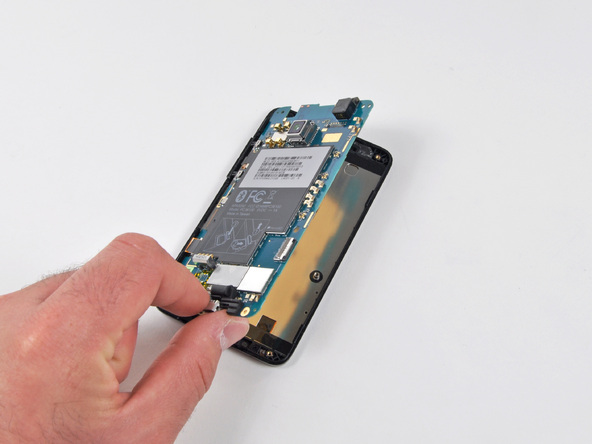

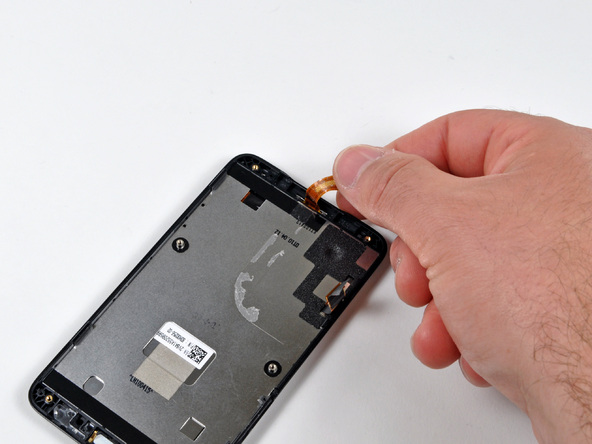

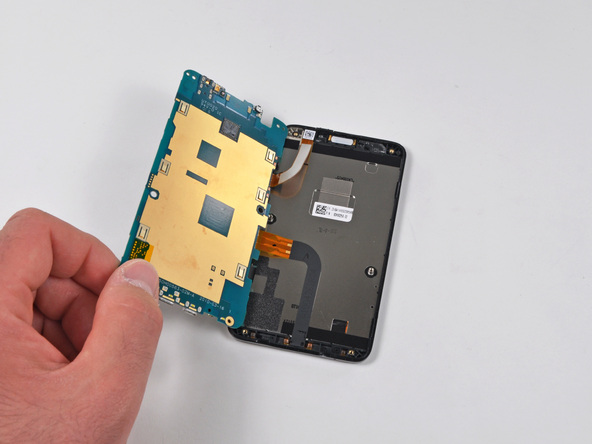

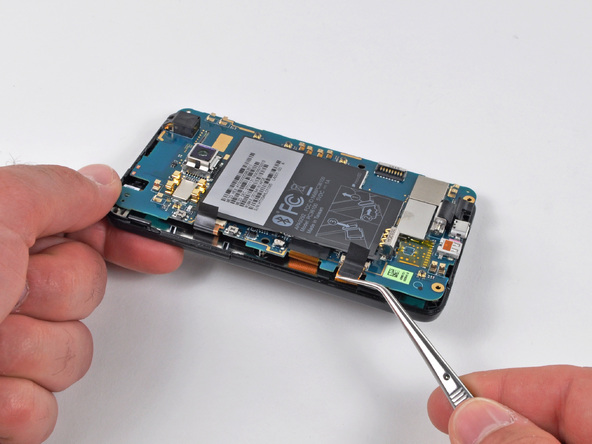

Отсоединяем шлейфы дисплея, дигитайзера и фронтальной камеры, а затем снимаем системную плату с передней части корпуса Evo.

10.

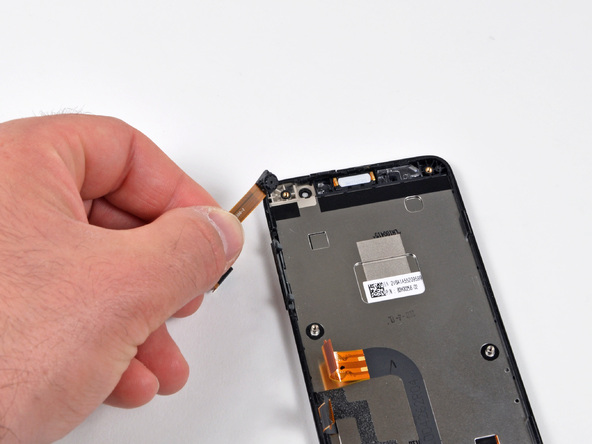

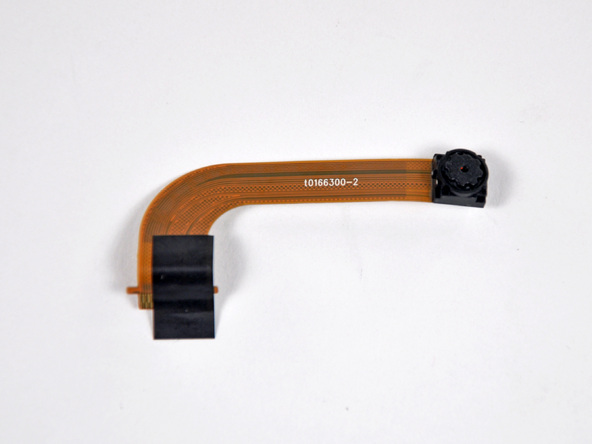

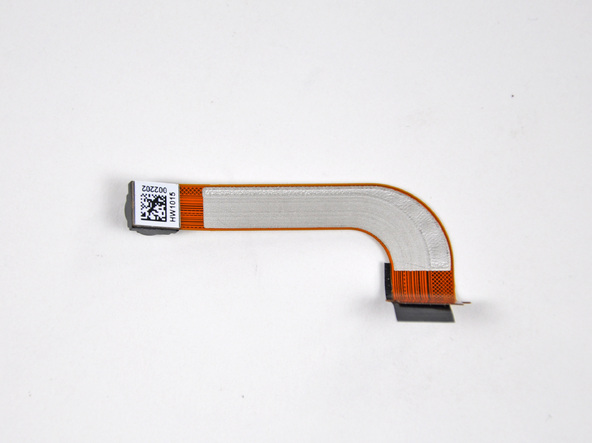

Фронтальная 1,3-мегапиксельная камера просто извлекается из гнезда в верхней части корпуса Evo 4G.

11.

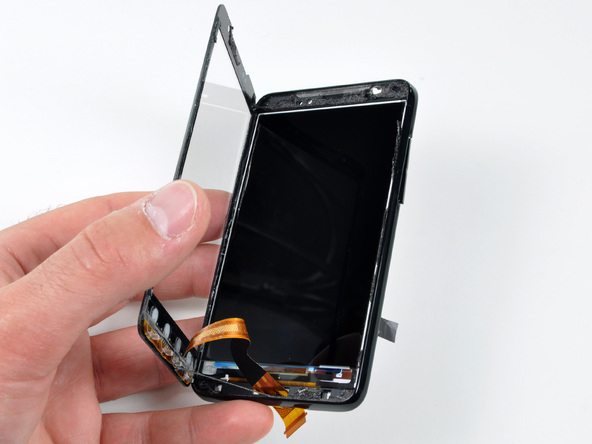

С помощью пластикового инструмента для разбора iPod отделяем стеклянную лицевую панель от ЖК-дисплея и рамки.

Как оказалось, ничего жутко сложного. Это хорошая новость для несчастных, умудрившихся уронить телефон и разбить стекло.

12.

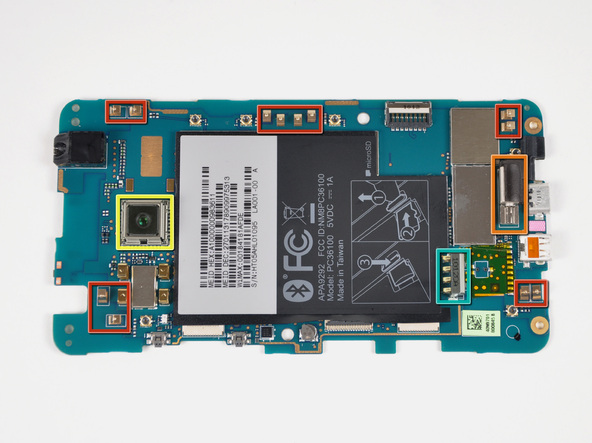

С фронтальной стороны системной платы находятся:

  • Несколько рядов прижимных контактов для антенн (обведены красным)
  • Виброзвонок (обведен оранжевым)
  • Датчик 8-мегапиксельной камеры (обведен желтым)
  • Разъем для аккумулятора (обведен бирюзовым)

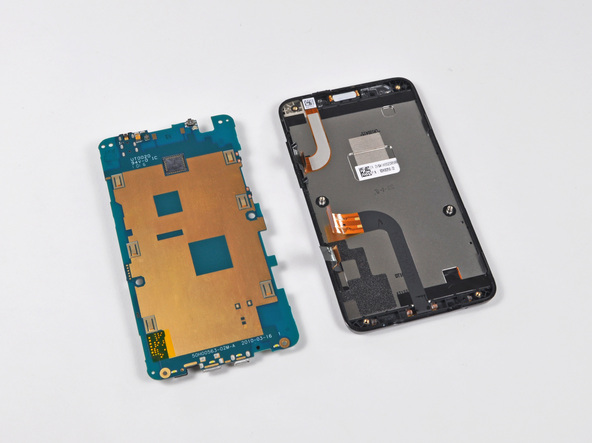

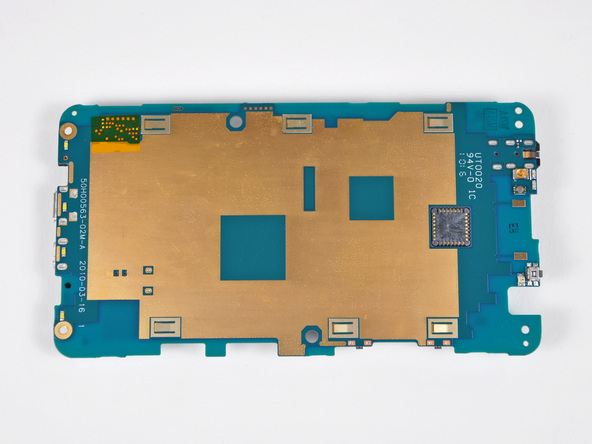

С другой стороны плата совершенно пустая.

13.

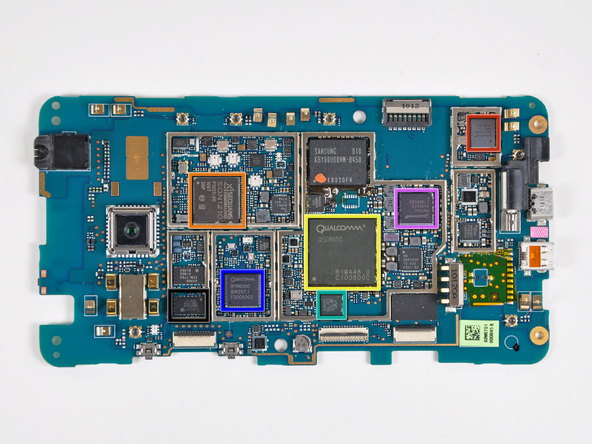

Микросхемы на системной плате:

  • Чип беспроводной связи Broadcom BCM4329, обеспечивающий подключение Wi-Fi, Bluetooth и FM со скоростью до 50 Мбит/с по стандарту 802.11n (обведен красным)
  • Комбо-чип Sequans SQ1210 RF (обведен оранжевым)
  • Процессор с тактовой частотой 1 ГГц Qualcomm QSD8650 Snapdragon (обведен желтым)
  • Контроллер сенсорного экрана Atmel MXT224 (обведен бирюзовым)
  • Трансивер Qualcomm RTR6500 CDMA2000 с GPS (обведен синим)
  • Интегральная схема управления питанием Qualcomm PM7540 (обведена розовым)
  • Модуль усилителя мощности/дуплексной антенны для мобильных устройств TriQuint TQM613029 CDMA (обведен черным)

14.

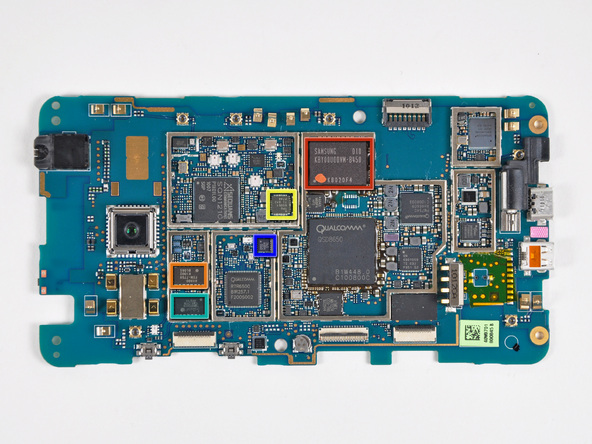

Остальные чипы:

  • NAND Flash память Samsung KBY00U00VM (обведена красным)
  • Стыковочный модуль Avago FEM7758 (обведен оранжевым)
  • 6-канальный контроллер питания Texas Instruments TPS65051 (обведен желтым)
  • Модуль усилителя мощности/дуплексной антенны для мобильных устройств TriQuint TQM613029 (обведен бирюзовым)
  • Цифровой трехосевой акселерометр Bosch Sensortec BMA150 (обведен синим)

15.

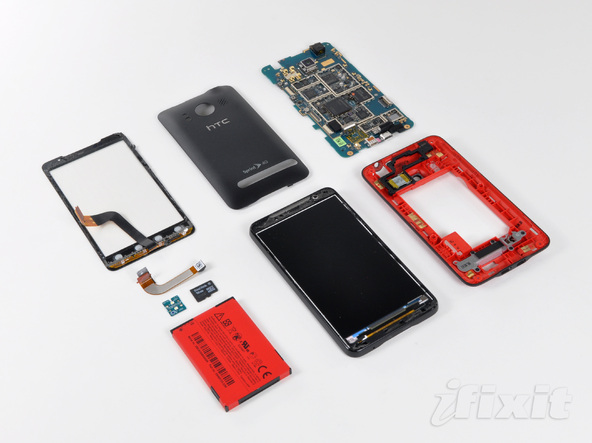

Разборка HTC Evo 4G завершена!
