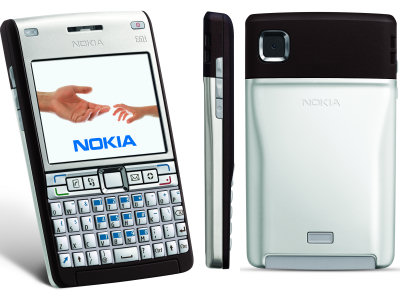

Как разобрать телефон Nokia E61i

Оригинальная статья на английском:

http://www.ifixit.com/Teardown/Nokia-E61i-Teardown/5812/1.



Вот что нам понадобится:

  • отвертки-звездочки размером T7, T6 и T5
  •  плоская отвертка

Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

1.

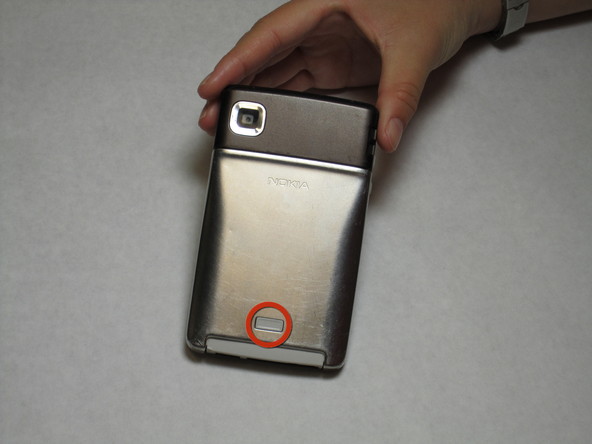

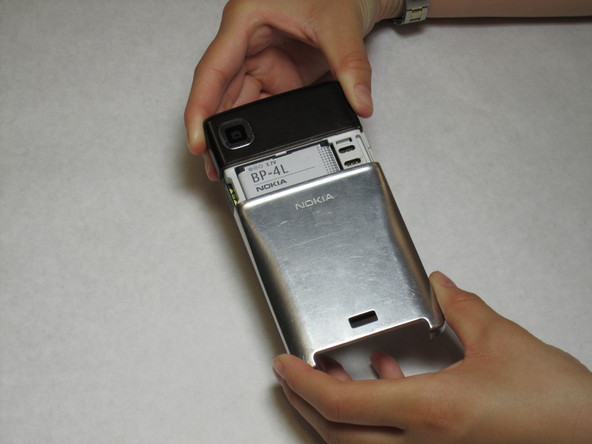

Чтобы извлечь аккумулятор, нужно снять заднюю крышку. Нажмите на выступ внизу крышки, сдвиньте ее вниз и снимите.

2.

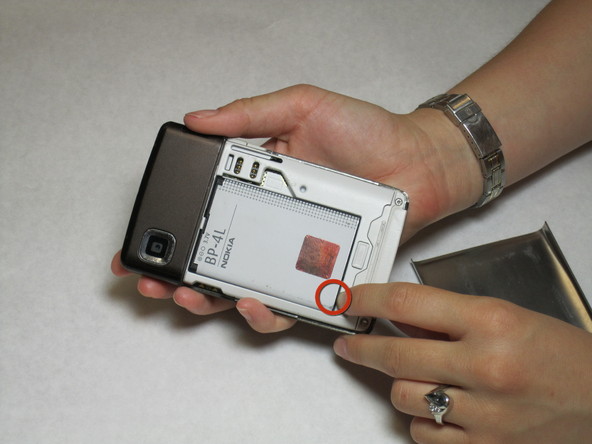

Сняв крышку, посмотрите внимательно: в левом нижнем углу корпуса должна быть специальная выемка для извлечения аккумулятора.

3.

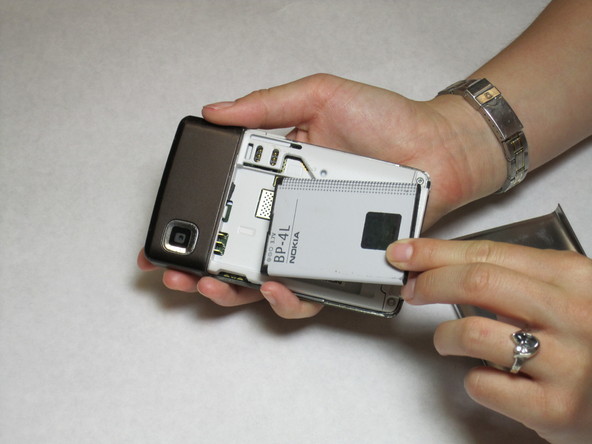

Подденьте аккумулятор пальцем через эту выемку и извлеките.

В модели e61i используется стандартная батарея Nokia BP-4L.

4.

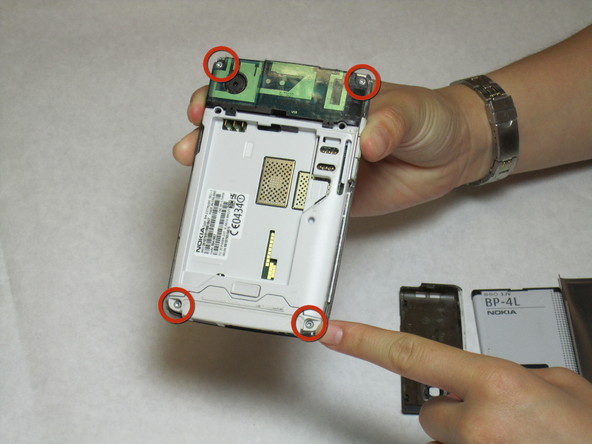

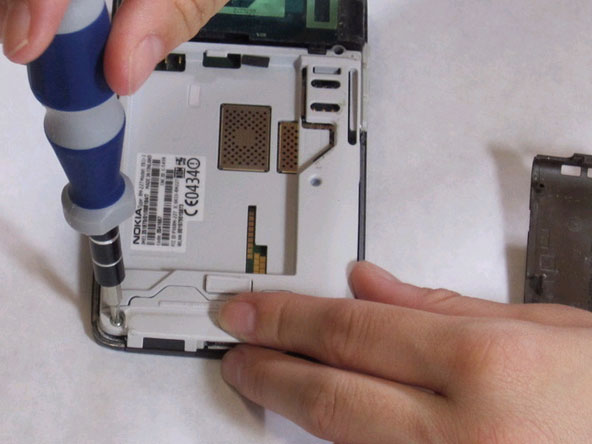

Выкрутите 4 шурупа крепления лицевой панели с помощью отвертки-звездочки размером T7.

5.

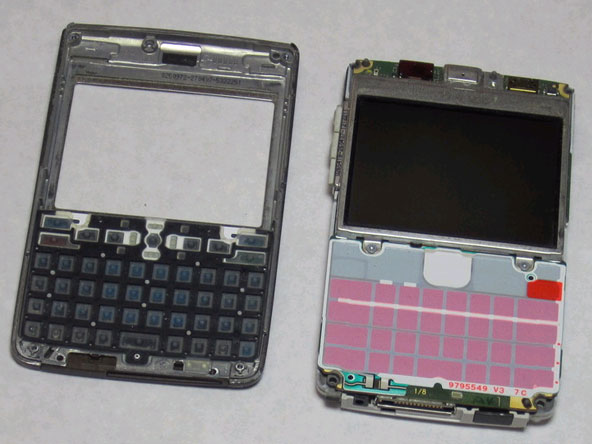

Лицевая панель крепится к корпусу только шурупами. Так что теперь просто потяните ее и снимите.

6.

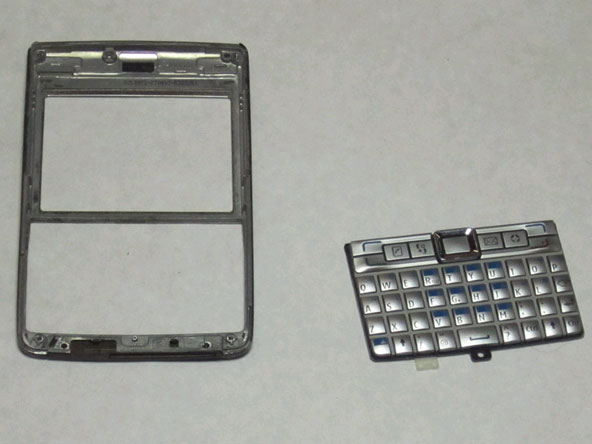

При этом также открепится клавиатура, т.к. она прижималась к корпусу лицевой панелью. Просто возьмите и вытащите клавиатуру из рамки лицевой панели.

7.

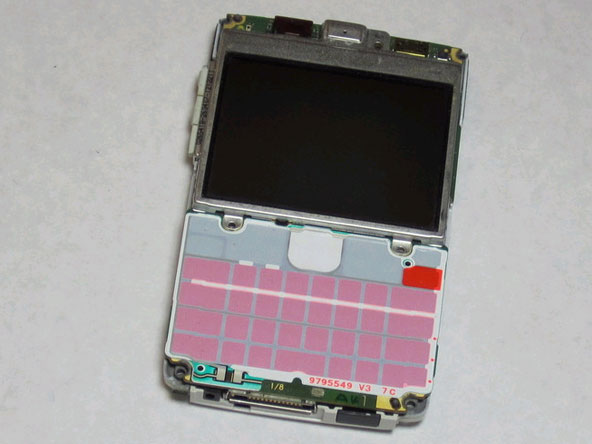

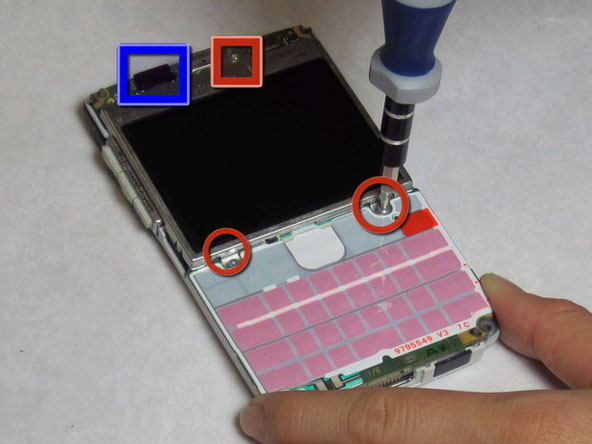

Теперь нужно выкрутить винты крепления экрана. Используйте насадку-звездочку размером T-6 для винтов, обозначенных красными кружками на картинке, и насадку-звездочку размером T-5 для винта, обозначенного красным квадратиком.

Отсоедините шлейф дисплея от разъема на системной плате.

ПРИМЕЧАНИЕ: при сборке нужно обязательно удостовериться, что контакты шлейфа плотно закрепились в разъеме системной платы.

8.

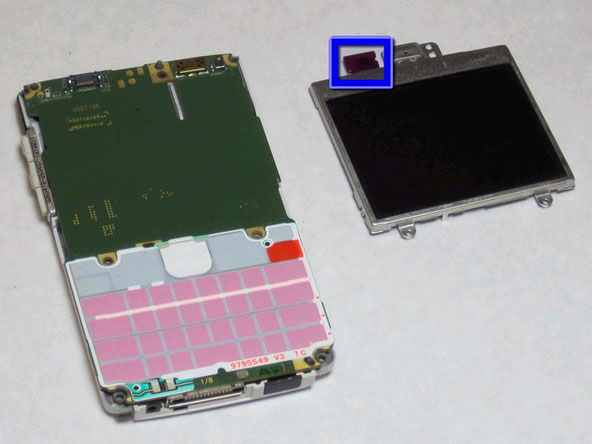

Итак, винты выкручены, теперь можно снять экран. Осторожно потяните и снимите его с корпуса телефона. ПРИМЕЧАНИЕ: Будьте осторожны, не повредите шлейф дисплея (обозначен на картинке синим квадратиком).

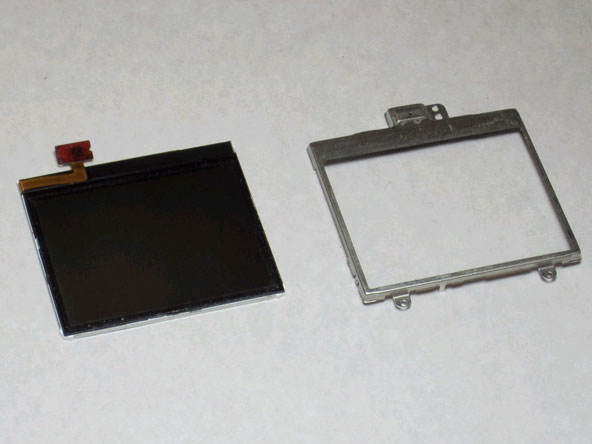

И наконец, если нужно заменить разбитый или треснувший экран, снимите серебристую рамку экрана.

9.

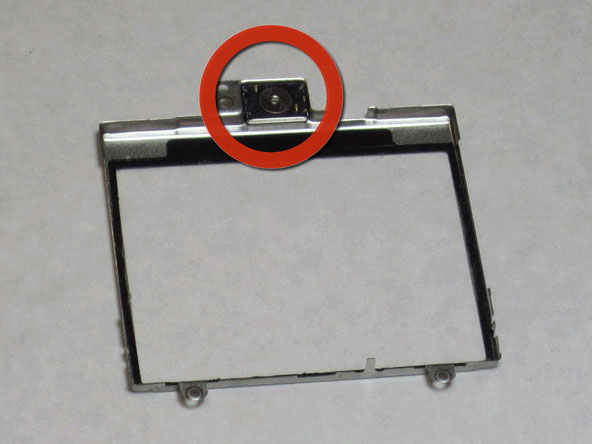

На рамке экрана установлен динамик. Потяните и снимите его.

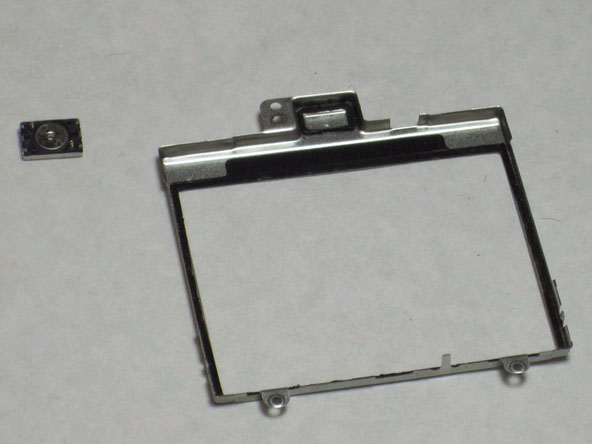

Динамик приклеен к рамке экрана на слой поролона (его видно на следующей картинке).

Если отклеить динамик, поролон рвется. Однако при сборке необязательно заново приклеивать динамик, он и так будет довольно плотно держаться на рамке экрана.

10.

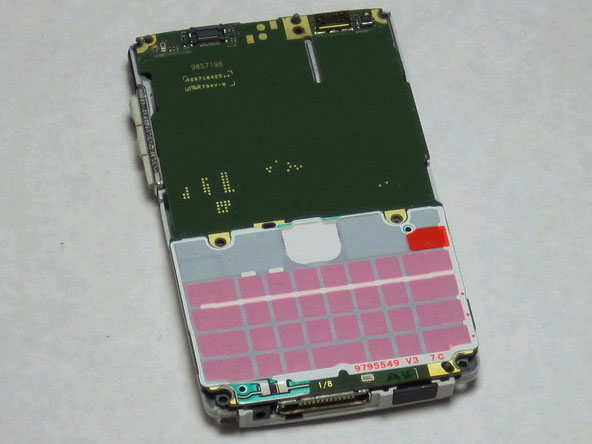

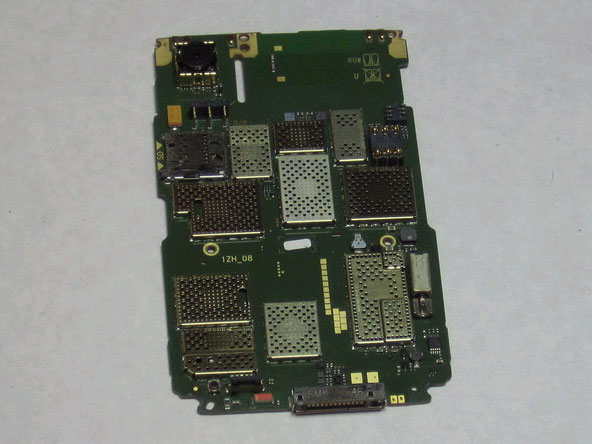

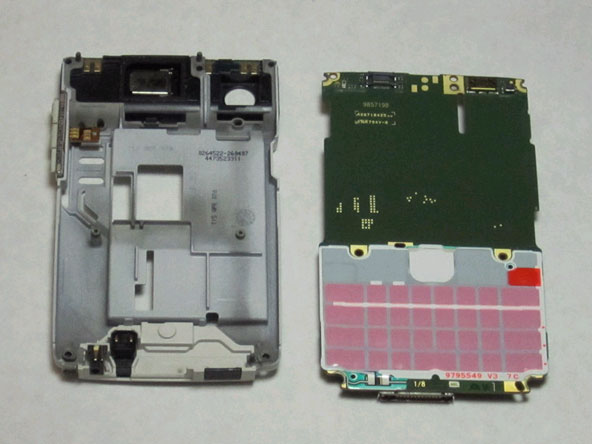

Когда вы сняли экран и клавиатуру, можно извлечь системную плату. Она больше ничем не крепится к корпусу.

Просто вытащите зеленую системную плату из корпуса телефона.

Теперь плату можно заменить на новую.

11.

Антенна держалась в корпусе телефона только за счет системной платы.

Теперь ее можно просто вытащить, подтолкнув изнутри.

12.

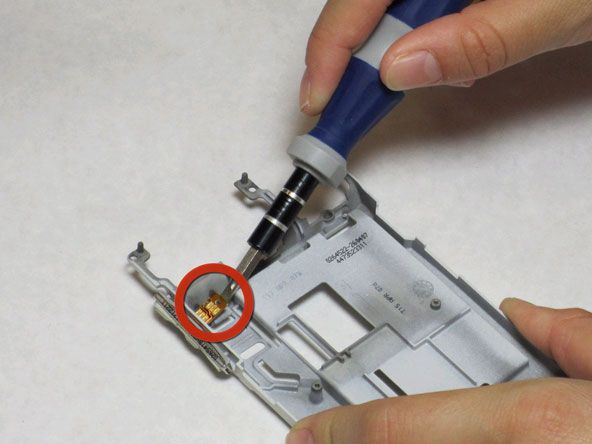

Кнопки регулировки громкости закреплены в корпусе небольшим кусочком пластика. Возьмите плоскую отвертку или еще какой-нибудь плоский предмет и приподнимите шлейф над этим кусочком пластика.

13.

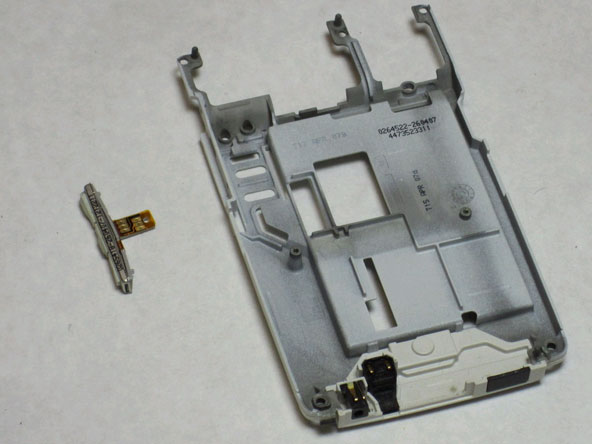

Затем потяните и вытащите кнопки громкости из корпуса.

14.

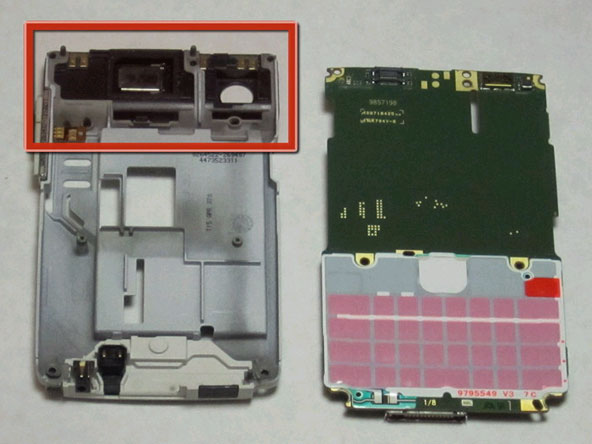

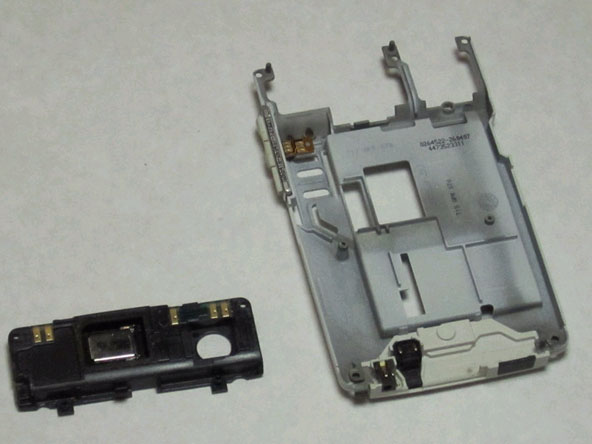

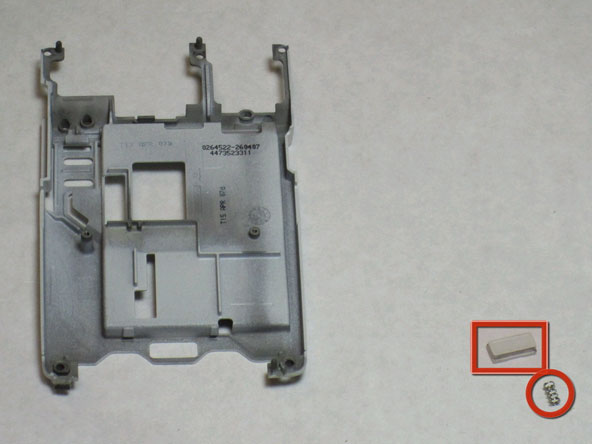

Теперь разберем заднюю панель корпуса. Нужно подтолкнуть и сдвинуть соединительную панель, и она снимется.

ПРИМЕЧАНИЕ: Будьте очень осторожны! Не потеряйте маленькую пружинку под кнопочкой или саму кнопочку. Так что действуйте не спеша.

15.

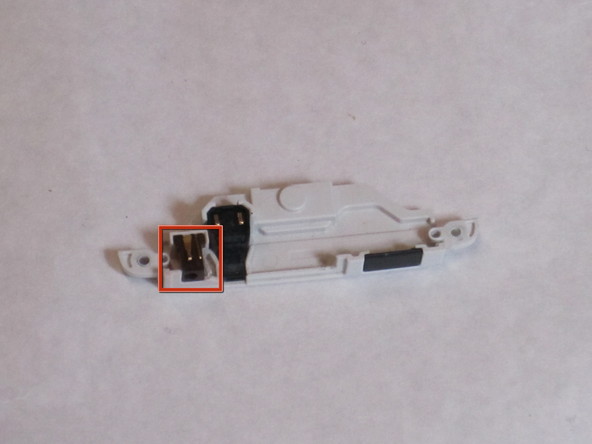

После этого можно снять микрофон. Просто потяните и вытащите его из гнезда на соединительной панели.

16.

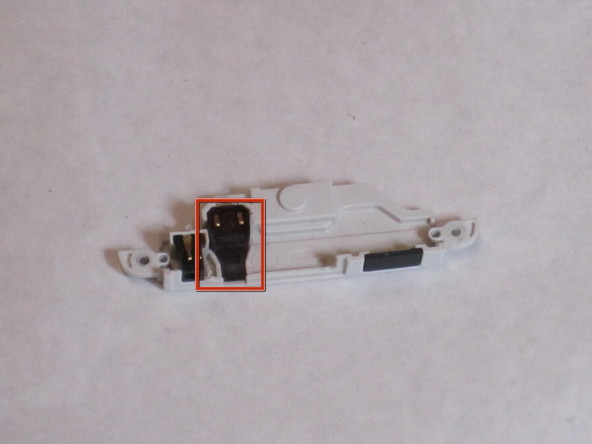

После этого можно снять с панели разъем гарнитуры. Просто потяните и вытащите его из гнезда на соединительной панели.

Разборка завершена. Собираем в обратной последовательности.
