Как разобрать телефон Samsung Google Nexus S

Оригинальная статья на английском:

http://www.ifixit.com/Teardown/Nexus-S-Teardown/4365/1.

Вот что нам понадобится:

  • термофен или фен для волос
  •  крестовая отвертка размером #00
  •  пластиковые инструменты для вскрытия корпусов

Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

1.

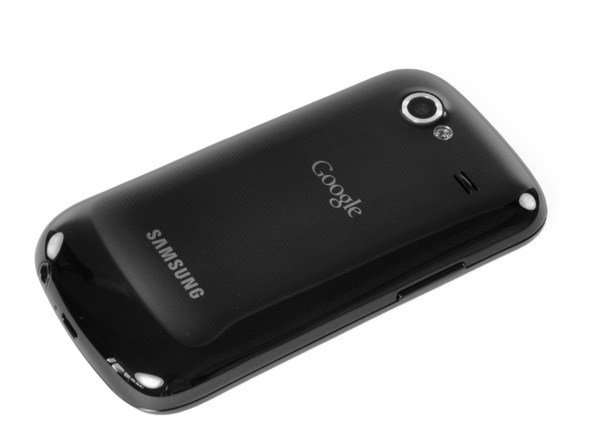

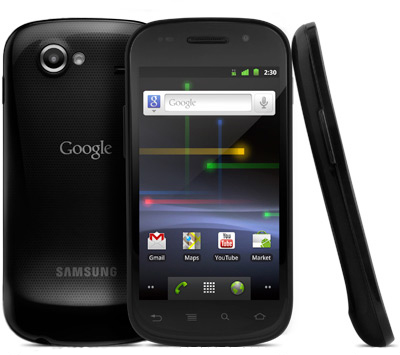

Nexus S – вариант модели Samsung Galaxy S с более-менее похожими техническими характеристиками.

Примечательные изменения модели Nexus S включают поддержку технологии беспроводной связи NFC и изогнутый дисплей Super AMOLED.

Технические характеристики:

  • Процессор ARM Cortex-A8 Hummingbird с тактовой частотой 1 ГГц для мультимедийных устройств, на базе архитектуры ARMv7
  • Встроенный модуль памяти емкостью 16 Гб
  • Оперативная память 512 Мб
  • 5-мегапиксельная камера с тыльной стороны и фронтальная камера VGA (640×480 пикс)
  • Операционная система Android 2.3 (Gingerbread)

2.

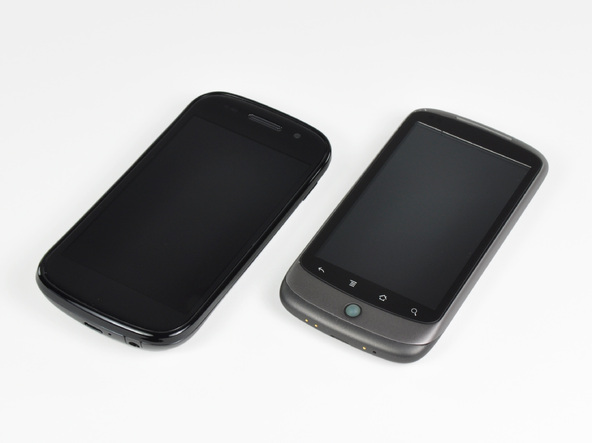

Для сравнения положим рядом старшего собрата Nexus S, изготовленного фирмой Samsung – телефон Nexus One производства HTC.

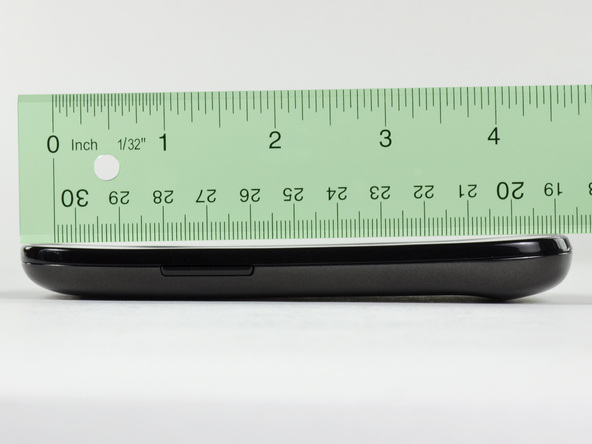

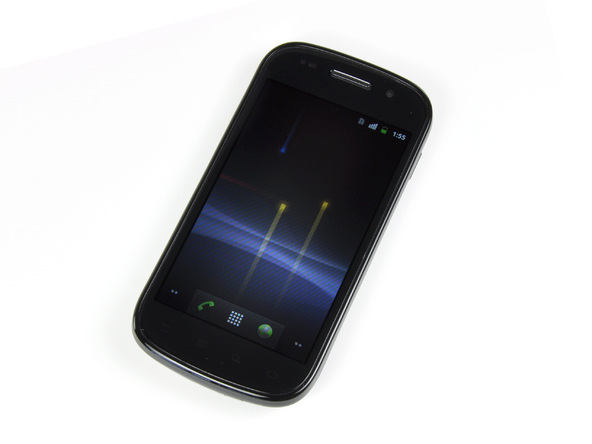

Это не просто обман зрения. Nexus S нам улыбается! Это первый смартфон с эргономичным изогнутым дисплеем для удобства пользователей.

3.

А теперь без промедления приступим к разборке!

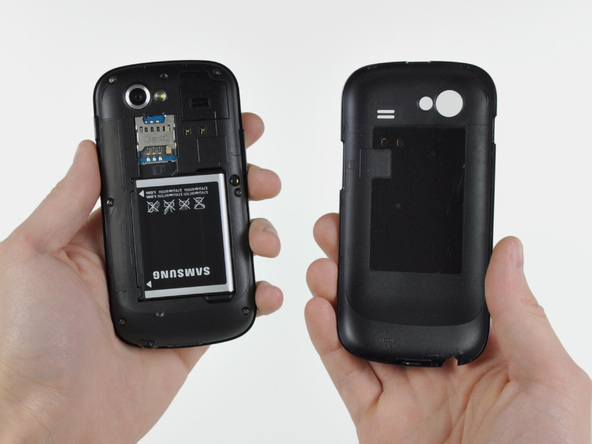

Задняя крышка телефона легко снимается, и можно взглянуть на аккумулятор.

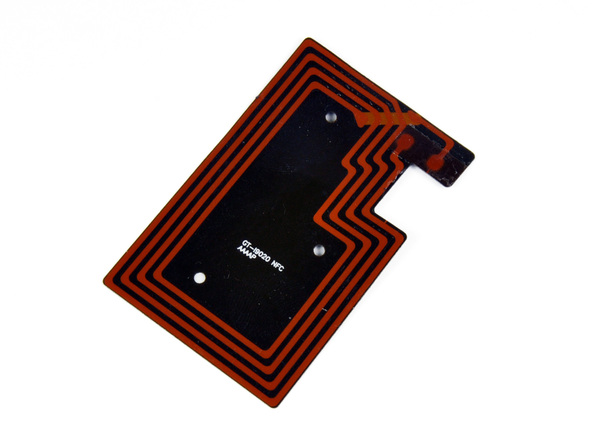

На задней крышке установлен модуль NFC-антенны, и мы поддели его пластиковым инструментом, чтобы получше рассмотреть. Как утверждает Google, Nexus S может использоваться в качестве смарт-карты и для считыванияи интерактивной рекламы.

Выглядит эта штука так, словно сошла с экрана фантастического фильма «Трон: Наследие».

4.

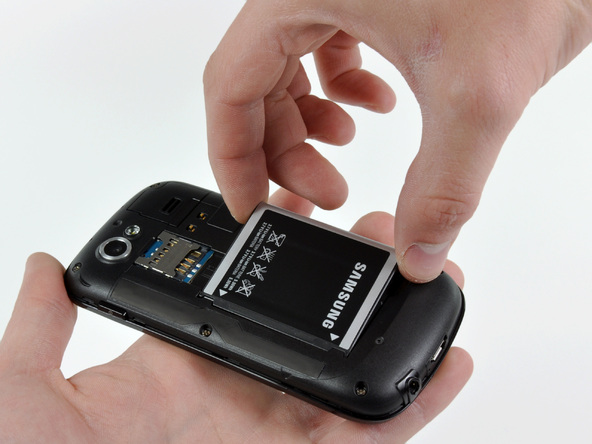

Далее настал черед аккумулятора. Он очень легко извлекается.

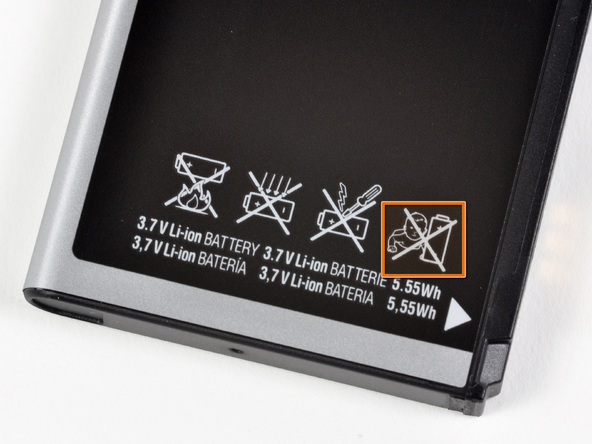

Литий-ионная батарея напряжением 3,7 В и емкостью 5,55 Вт/ч обеспечивает время работы в режиме разговора до 6,7 часов в сетях 3G и до 14 часов в сетях 2G. Емкость аккумулятора Nexus S – 1500 мАч– немного превышает емкость аккумулятора модели Nexus One, 1400 мАч.

Не разрешайте детям пробовать батарею на зуб.

5.

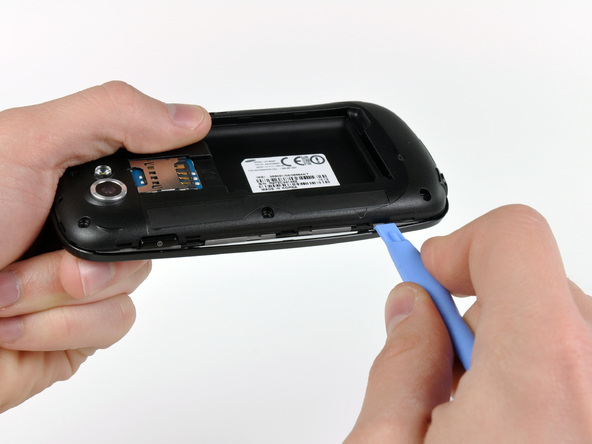

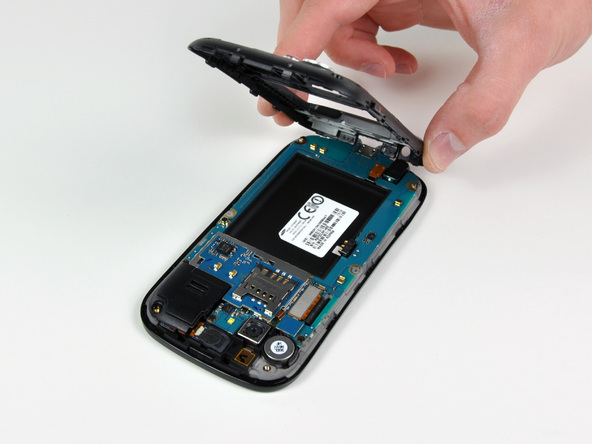

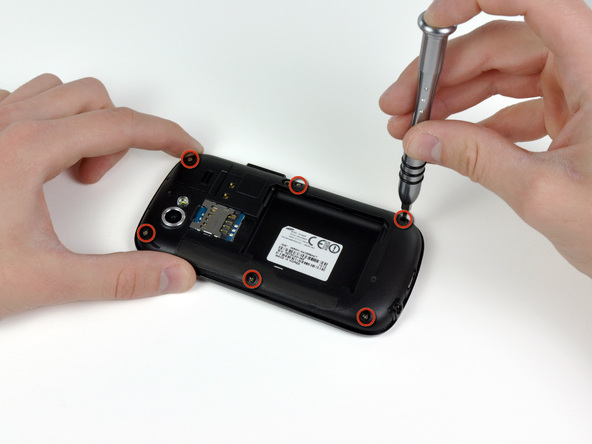

Выкручиваем 6 винтов на задней части корпуса нашей верной крестовой отверткой размером #00, слегка поддеваем заднюю панель пластиковым инструментом, и она снимается.

6.

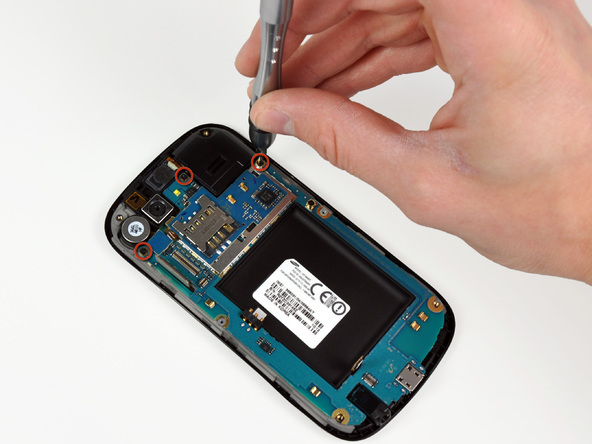

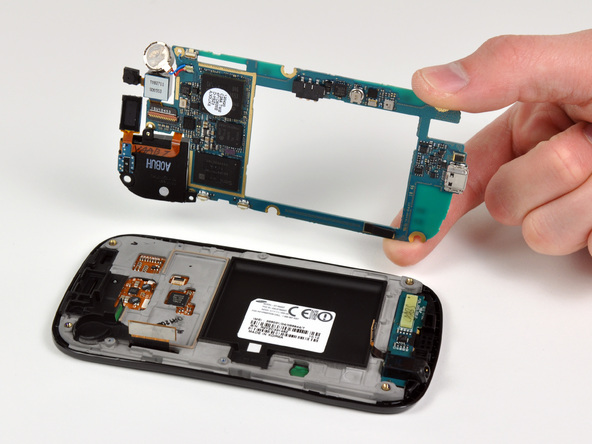

Чтобы вытащить материнскую плату, нужно выкрутить еще 3 винта с крестовым шлицем и отсоединить несколько шлейфов тут и там.

Конструкция материнской платы нас озадачивает. В центре платы вырезано отверстие под аккумуляторную батарею. Каких только плат нам видеть не приходилось, но экземпляры с гигантскими дырами посередине встречаются нечасто.

7.

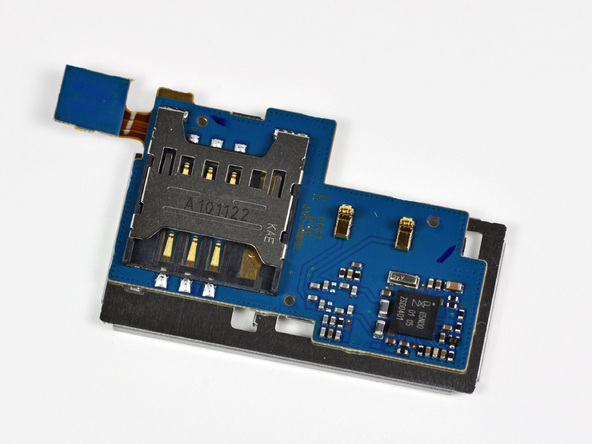

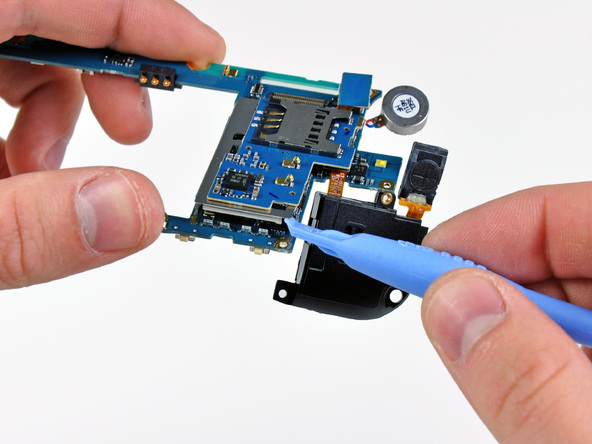

Сподручный пластиковый инструмент помогает нам отделить считыватель SIM-карты от материнской платы.

Nexus S всегда продается разлоченным и может работать в сотовых сетях 2G (850/900/1800/1900) и 3G (900/1700/2100).

8.

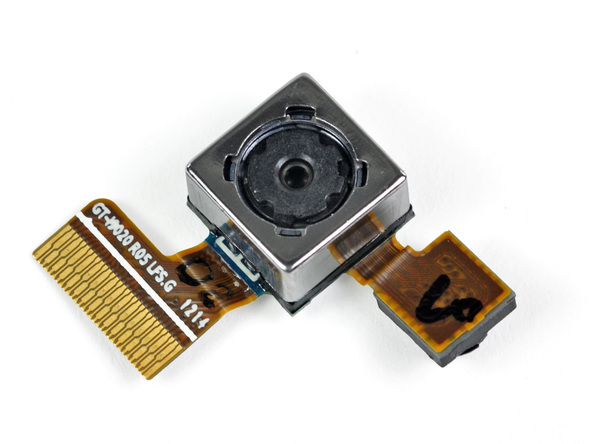

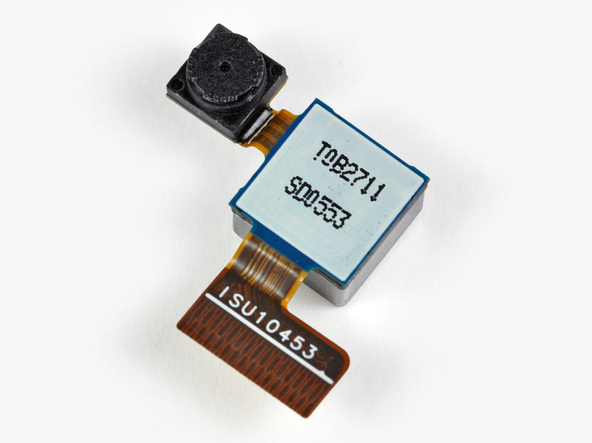

Как и в модели Samsung Galaxy S, в телефоне Nexus S установлены 2 камеры: с тыльной и фронтальной стороны.

Интересно, что эти камеры изготовлены в виде единого модуля, использующего один разъем на материнской плате.

Фронтальная VGA-камера имеет разрешение 640 x 480 пикс.

9.

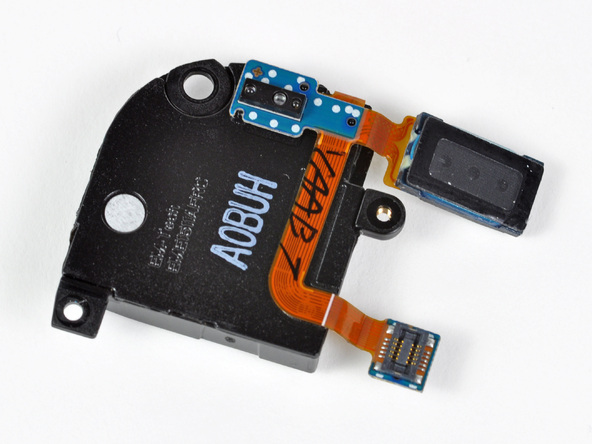

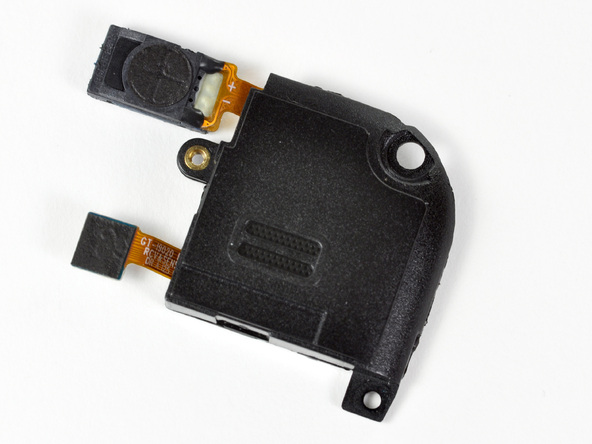

Деталь EM-Tech EME1511AFRC объединяет слуховой динамик, динамик для громкой связи и проигрывания мультимедиа и датчики в единый модуль с общим шлейфом.

Это явно шаг в сторону интеграции, но в то же время вынуждает пользователей в случае неисправности одного компонента заменять весь модуль целиком.

10.

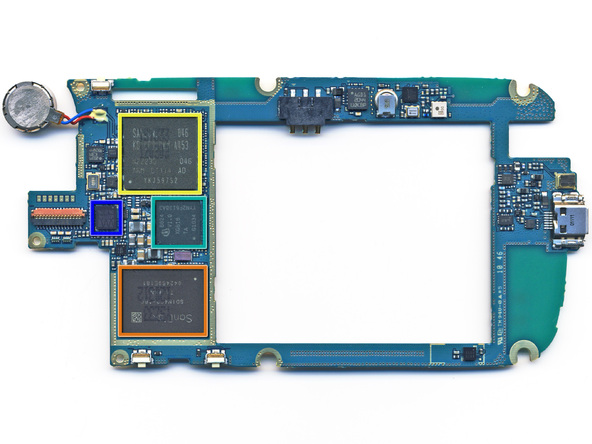

На материнской плате находятся:

  • модуль Skyworks SKY77529 Tx для поддержки двухдиапазонных сетей GSM / GPRS / EDGE (обведен красным)

  • NAND-флеш память SanDisk SDIN4C2 16 Гб MLC (обведена оранжевым)
  • модуль памяти Samsung KB100D00WM-A453 и процессор S5PC110A01 Cortex A8 Hummingbird с тактовой частотой 1 ГГц (обведены желтым)
  • модуль беспроводной связи Infineon 8824 XG616 X-Gold (обведен бирюзовым)
  • энергоэффективный аудиомодуль Wolfson Microelectronics WM8994 (обведен синим)

11.

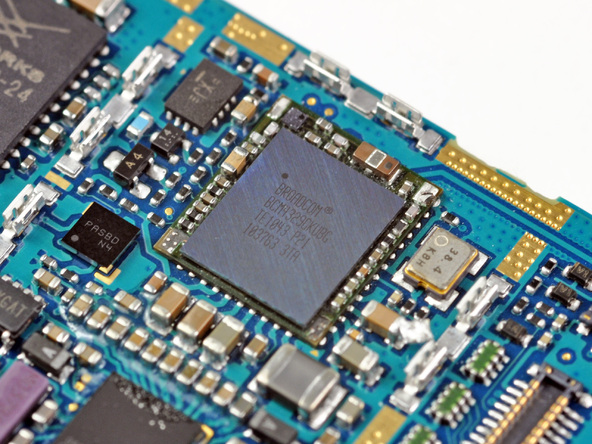

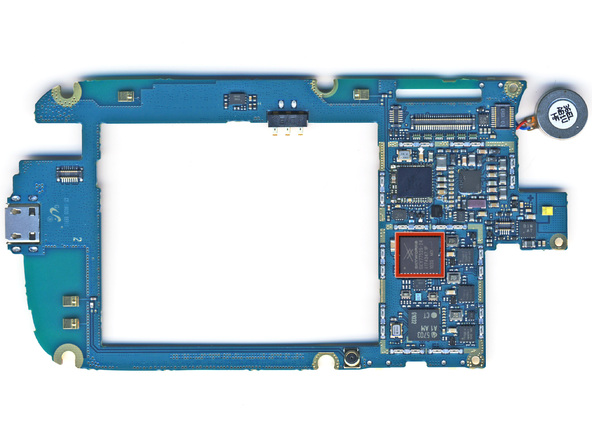

Под электромагнитным щитом находится чип Broadcom Wi-Fi. На чипе маркировка: BCM4329GKUBG TE1043 P21.

По данным компании UBM Techinsights, это энергоэффективный чип с поддержкой 802.11n, Bluetooth 2.1 и FM-радио.
Различные версии этого чипа применяются уже около года. Впервые мы увидели его в плеере iPod Touch 3-го поколения.

12.

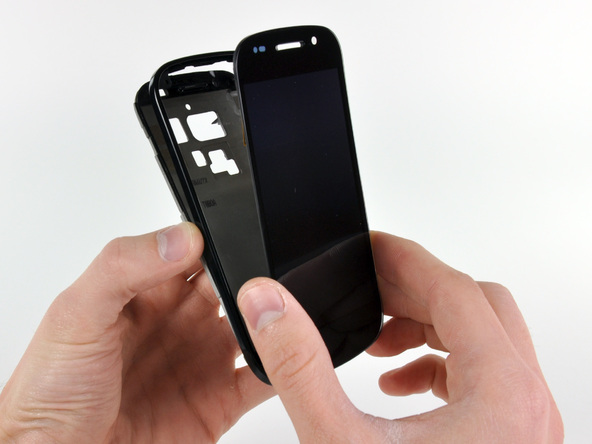

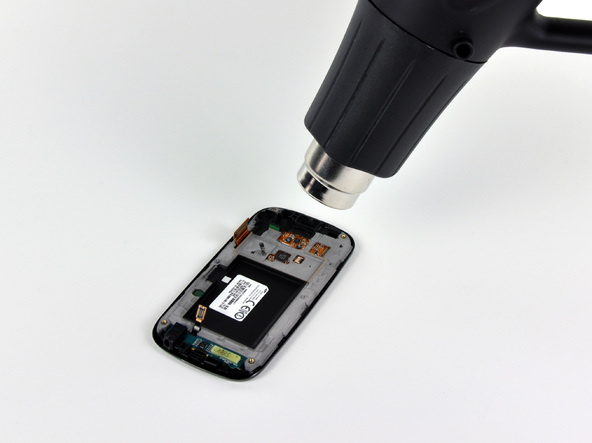

Первым камнем преткновения в нашей разборке оказалось снятие дисплея. Однако с помощью нагревания термофеном нам удалось отделить лицевую панель.

13.

Ниже изображен вид дисплея Super AMOLED и фронтальной стеклянной панели сбоку.

Дисплей Super AMOLED прикреплен к фронтальному стеклу. Между стеклом и дисплеем находится сенсорная подложка.

Как видите, на самом деле изогнута только стеклянная панель. А дисплей и сенсорная подложка совершенно плоские, как у любого другого телефона на рынке.

Google использует выражение «…изогнутый дисплей…». Это может быть неправильно истолковано как изогнутый дисплей Super AMOLED, что несколько вводит в заблуждение.

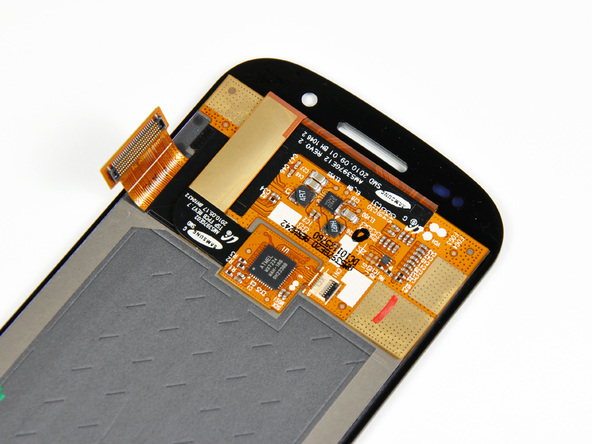

С обратной стороны дисплея находится небольшая печатная плата с контроллером сенсорного экрана Atmel MXT224.

14.

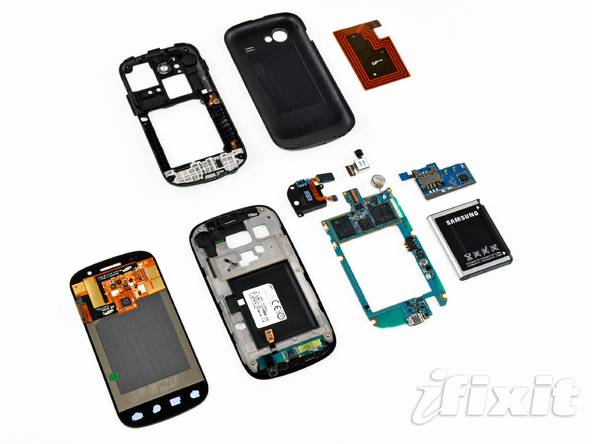

Простота ремонта Nexus S: 7 из 10 (10 баллов означают максимальную простоту).

  • Аккумулятор очень легко заменить – для этого нужно просто снять заднюю крышку телефона.
  • Материнская плата легко снимается, т.к. держится на обычных винтах и разъемах.
  • Многие компоненты телефона имеют модульную конструкцию, а это значит, что их проще заменить. Однако при этом возрастает стоимость запасных частей.
  • Лицевая панель держится на клеевой основе вместо винтов, так что ее снять сложнее, чем на iPhone.
  • Если разбить защитное стекло, то придется менять ее вместе с дисплеем SAMOLED – они приварены друг к другу.
