Как разобрать телефон Samsung i600 для замены дисплея или корпуса

Разборка телефона Samsung i600 для замены дисплея или корпуса.

Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

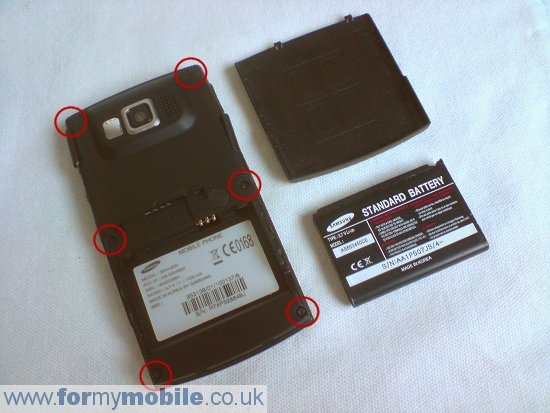

Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Затем нужно выкрутить 6 шурупов, обведенных кружками на картинке ниже. Два шурупа в верхней части телефона прикрыты резиновыми заглушками, которые можно поддеть отверткой.

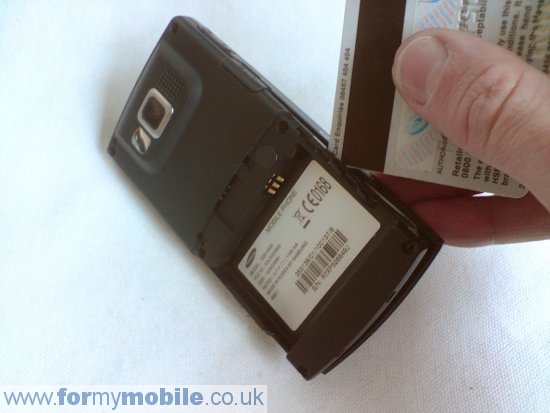

Вставьте инструмент для разбора корпусов (или кредитку) в щель между корпусом и аккумуляторным отсеком и проведите им по периметру отсека, чтобы разъединить защелки, которые держат его на месте. Обратите внимание, что аккумуляторный отсек также держится на шлейфе, так что не пытайтесь снять его полностью.

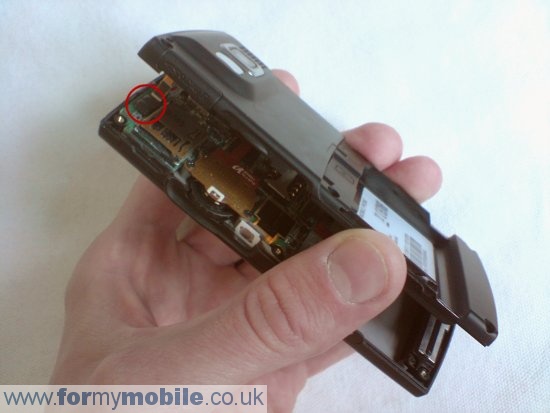

Слегка сдвиньте аккумуляторный отсек в сторону, как показано на картинке, и вы увидите, что он соединен с телефоном шлейфом в верхнем левом углу (обозначен кружком). Просто потяните шлейф и вытащите из разъема.

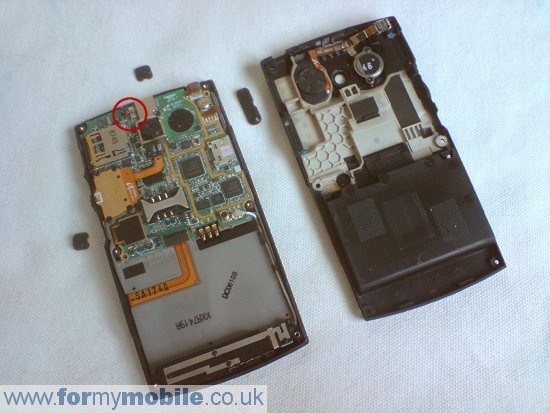

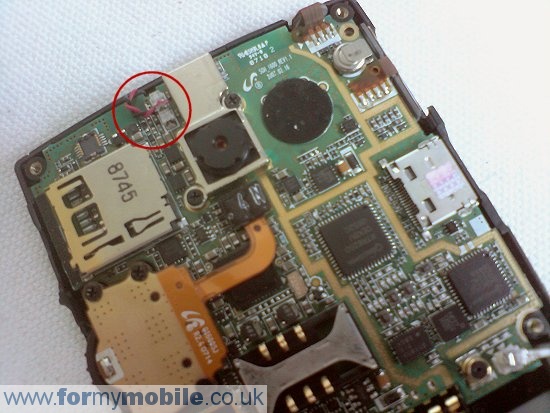

Телефон со снятым аккумуляторным отсеком должен выглядеть так, как на картинке ниже. При этом могут также открепиться кнопки громкости, спуска затвора камеры и включения телефона – они просто вставляются на место. Затем нужно отсоединить кабель, обведенный кружком. Просто потяните кабель вверх и вытащите из разъема.

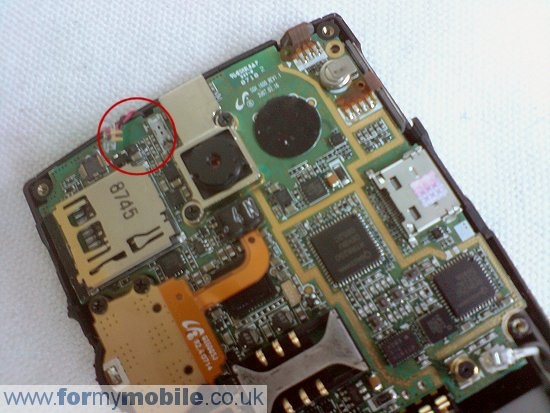

Вот так выглядит этот кабель крупным планом:

А так выглядит отсоединенный кабель:

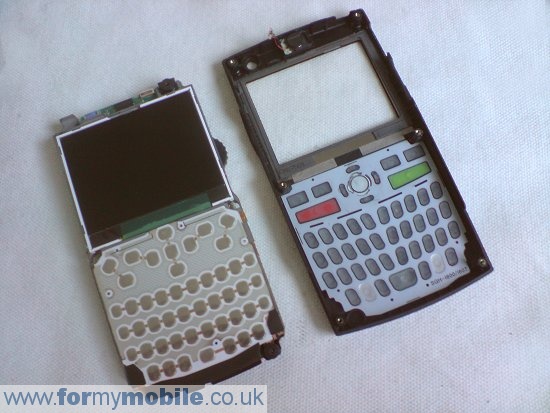

Теперь можно снять лицевую панель телефона. Должно получиться так:

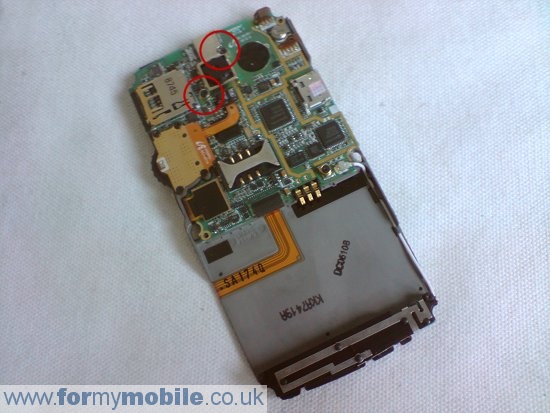

Переверните телефон и выкрутите два шурупа, обведенных кружками:

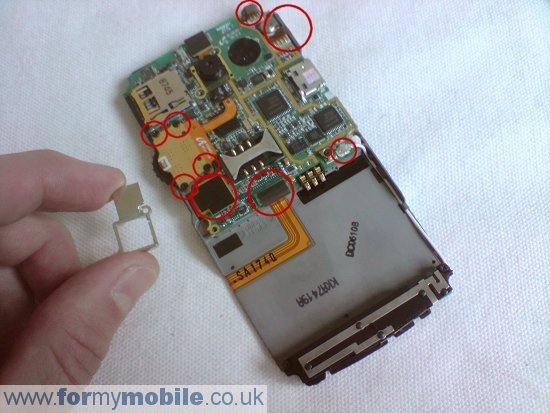

Теперь можно снять металлическую рамку объектива камеры. Затем нужно отсоединить несколько шлейфов. Начните с верхнего правого угла, где находятся кнопки включения телефона и громкости, которые держатся на двустороннем скотче. Их нужно отклеить с торца телефона. Затем нужно выкрутить 4 шурупа с левой стороны. В нижнем левом углу нужно отсоединить шлейф, просто потянув его вверх и вытащив из разъема. Шлейф внизу посередине имеет другой разъем. Сначала отклейке полоску черного скотча, затем поднимите коричневый шарнирный фиксатор и вытащите оранжевый шлейф из разъема на зеленой системной плате. Белый шлейф в правом нижнем углу нужно просто потянуть вверх и вытащить их разъема.

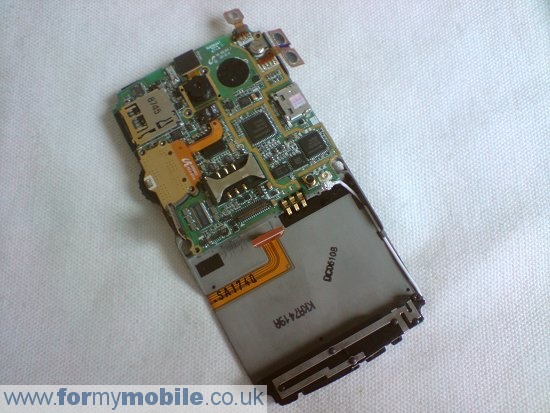

Итак, вы отсоединили все шлейфы:

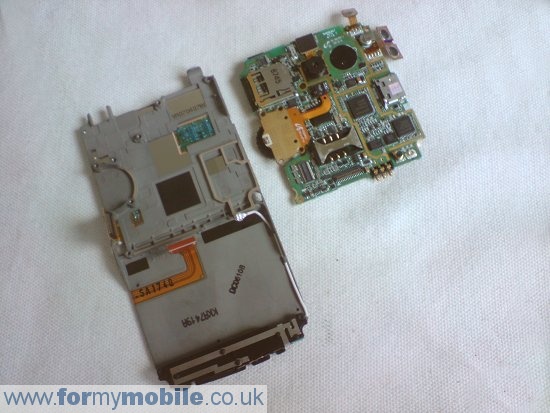

Теперь можно снять системную плату с обратной стороны экрана:

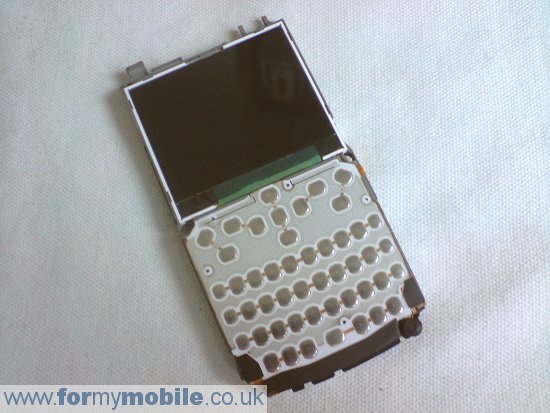

Экран с рамкой и платой клавиатуры выпускаются в виде цельного модуля, так что их разделять не нужно:

Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/i600disassembly.php.
