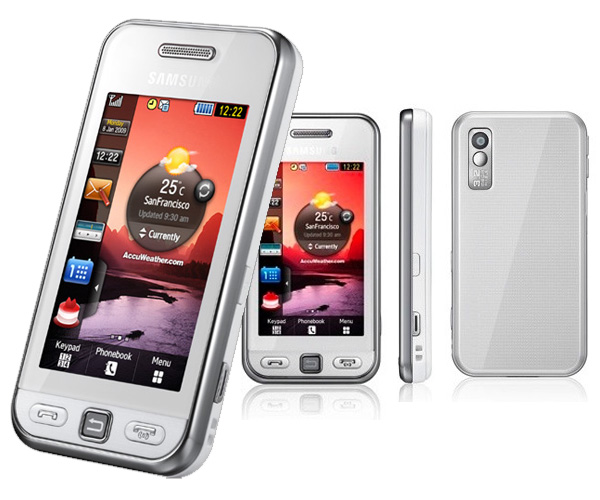

Как разобрать телефон Samsung Tocco Lite S5230

Разборка телефона Samsung Tocco Lite S5230.

Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

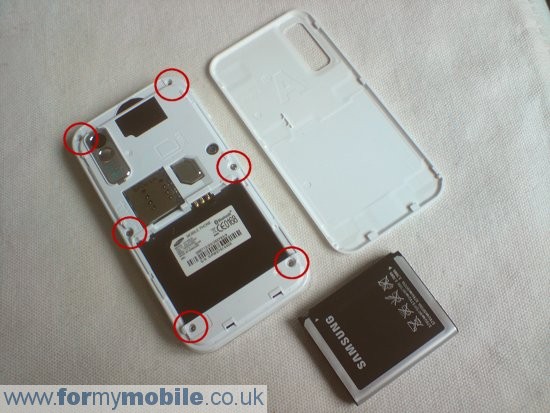

Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Выкрутите 6 шурупов, которые вы увидите.

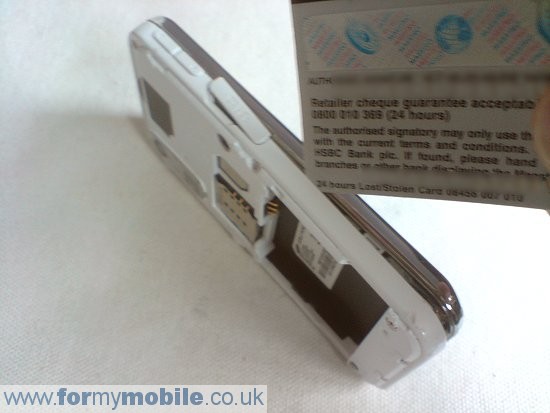

Снимите аккумуляторный отсек телефона. Для этого вставьте инструмент для разбора корпусов (или кредитку) в щель между корпусом и аккумуляторным отсеком и проведите им по периметру отсека, чтобы разъединить защелки, которые держат его на месте.

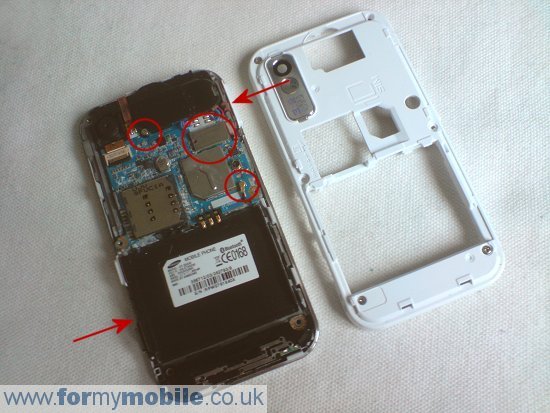

Теперь ваш телефон должен выглядеть так, как на картинке ниже. Далее нужно выкрутить еще один шуруп, обведенный кружком вверху слева. Также нужно отсоединить шлейф, обведенный кружком вверху справа. Просто потяните его вверх и вытащите из разъема на системной плате. Таким же образом отсоедините шлейф, обведенный кружком внизу справа.

Стрелочка вверху справа указывает на кнопки громкости, приклеенные к торцу телефона. Осторожно отклейте их от корпуса (они держатся на двустороннем скотче). Не пытайтесь открепить их от системной платы, просто снимите с торца телефона. Точно так же снимите кнопки спуска затвора камеры и блокировки, на которые указывает стрелочка внизу слева.

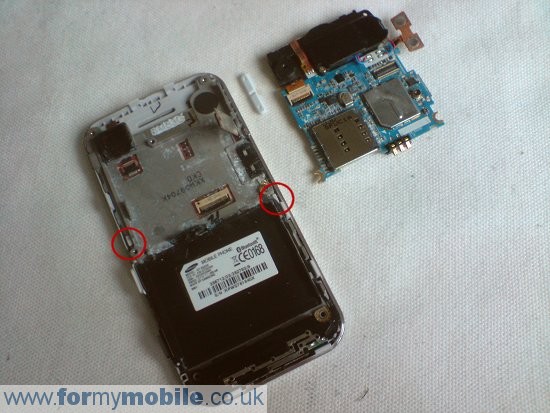

Телефон со снятой системной платой должен выглядеть так, как на картинке ниже. Теперь нужно снять серую металлическую пластину с черной деталью с идентификационным стикером (вы поймете, о каких деталях идет речь, посмотрев на картинку следующего шага разборки). Для этого подденьте пластину отверткой в местах, обозначенных кружками. При этом откроются защелки, фиксирующие ее. Затем вставьте в зазор инструмент для разбора корпусов или кредитку и проведите по периметру серой пластины, чтобы открепить ее полностью.

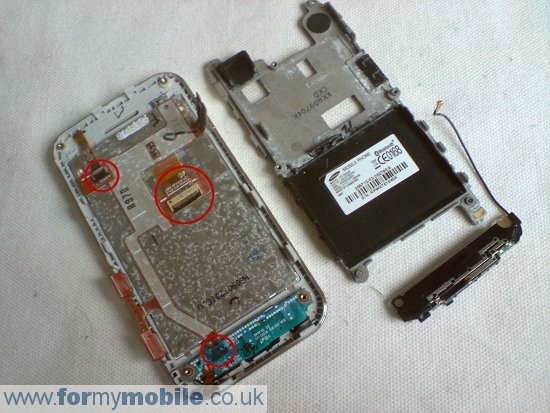

Теперь ваш телефон должен выглядеть так, как на картинке ниже. Обратите внимание, что антенна также открепится. Она просто вставляется на место.

Далее нужно отсоединить еще три шлейфа, обведенных кружками. Они имеют другой разъем, с шарнирным фиксатором. Поднимите черные фиксаторы и вытащите шлейфы из разъемов. При этом вы увидите, что шлейф внизу телефона также закреплен полоской синего скотча. Перед тем как отсоединять шлейф, просто отклейте скотч.

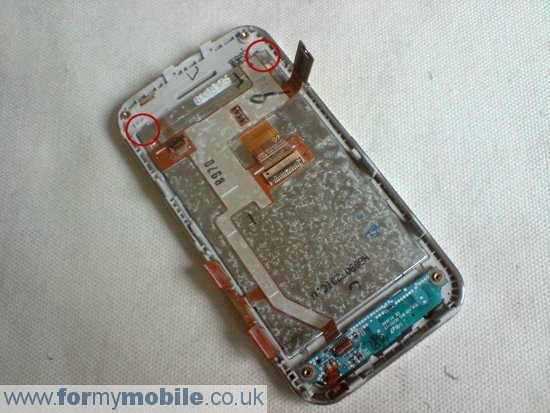

Теперь подденьте дисплей в уголках, отмеченных кружками на картинке, и снимите:

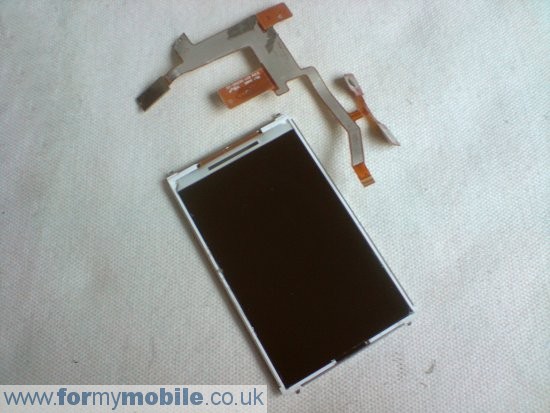

Итак, вы сняли дисплей телефона. Переверните дисплей, и вы увидите шлейф с его обратной стороны. Осторожно отклейте его от обратной стороны дисплея, он держится на двустороннем скотче. Этот шлейф вам нужно будет приклеить к обратной стороне нового дисплея.

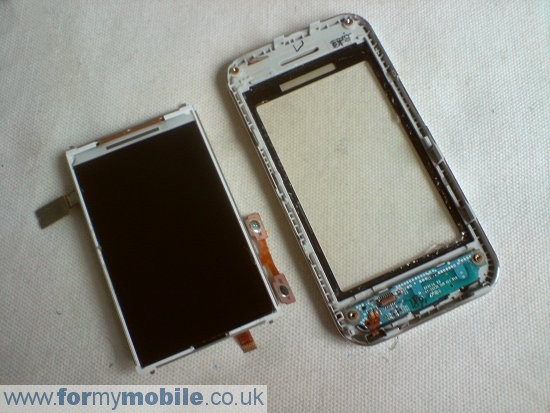

Разборка завершена:

Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/s5230disassembly.php.
