Как разобрать телефон Siemens SX1

Разборка телефона Siemens SX1.



Вот что нам понадобится

TX6 отвертка Torx Plus
PH0 крестовая отвертка Phillips
Инструмент для разбора корпусов аналог SRT-6 или медиатор
2 мм плоская отвертка

Переверните телефон, снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти MMC.

Подденьте  панель камеры телефона с помощью тонкой плоской отвертки. Она приклеена, так что действуйте с силой, но осторожно.

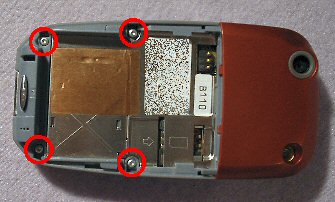

Выкрутите 4 шурупа, обведенные кружками на картинке:

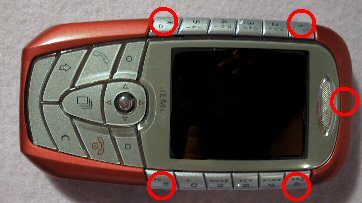

Откройте 5 защелок по периметру телефона с помощью инструмента для разбора корпуса (примерно там, где отмечено красными кружками на картинке):

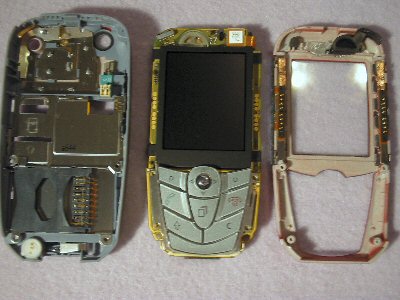

Разделите телефон на 3 части. Теперь можно добраться до LCD-дисплея.

LCD-дисплей держится на 4 защелках, которые легко открываются. При этом в нижней части дисплей соединен гибким шлейфом с системной платой телефона. Осторожно отсоедините шлейф и снимите экран. Теперь его можно заменить на новый.

Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/sx1lcd.htm.
