Как разобрать телефон Sony Ericsson P900 для замены дисплея или корпуса

Разборка телефона Sony Ericsson P900 для замены дисплея или корпуса.



Вот что нам понадобится

PH0 крестовая отвертка Phillips Инструмент для разбора корпусов аналог SRT-6 или медиатор

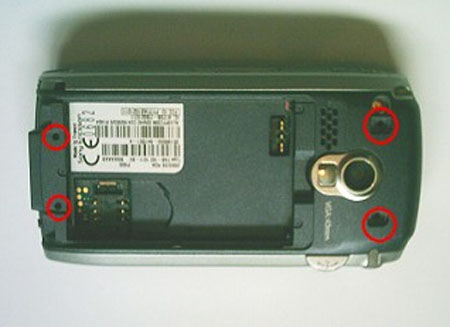

Снимите заднюю крышку, достаньте аккумулятор, стилус, симку и карту памяти. Затем выкрутите 4 шурупа (обведенных кружками на картинке ниже). Два шурупа в верхней части телефона прикрыты пластиковыми заглушками, но они легко вытаскиваются.

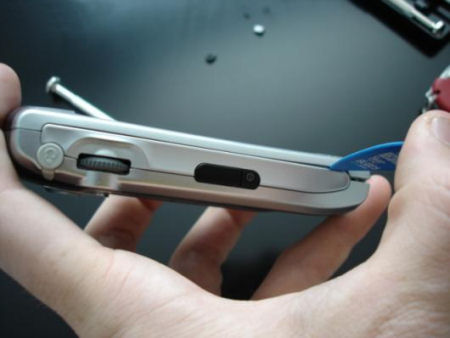

Переверните телефон и снимите переднюю часть корпуса. Для этого вставьте инструмент для разбора корпусов (или подручные средства вроде медиатора) в щель между частями корпуса и осторожно подденьте переднюю часть. Поддевать деталь нужно с нижней части телефона, чтобы не повредить защелки, которыми она закреплена в верхней части.

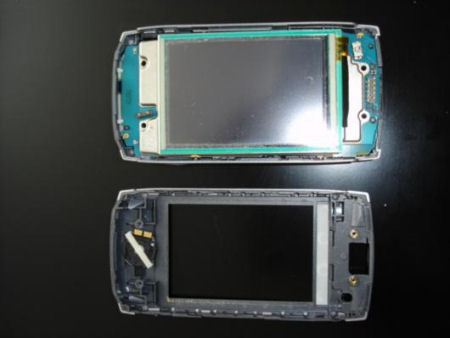

Теперь телефон должен разделиться на две части:

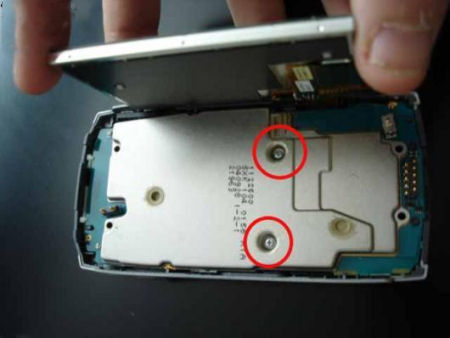

Приподнимите дисплей, отогнув его слева направо. Важно отгибать именно слева, потому что справа дисплей держится на шлейфе, и его можно порвать при попытке отогнуть дисплей не с той стороны. Под дисплеем вы увидите шурупы (обведенные кружками на картинке). Выкрутите их, придерживая дисплей вертикально.

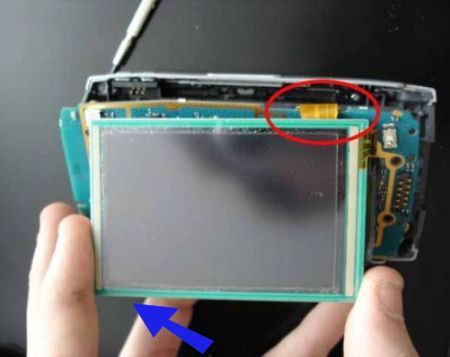

Теперь нужно снять системную плату. Она прикреплена к корпусу на защелках. Осторожно откройте защелки по краям телефона, постепенно освобождая плату. Затем поднимите системную плату вместе с дисплеем, который соединен с ней шлейфом (отмечен красным кружком), отгибая ее справа налево, потому что на левой стороне телефона (обозначенной синей стрелочкой) находится еще один шлейф (прикрепленный к поворотному переключателю). Если попытаться отогнуть системную плату слева направо, можно порвать шлейф поворотного переключателя.

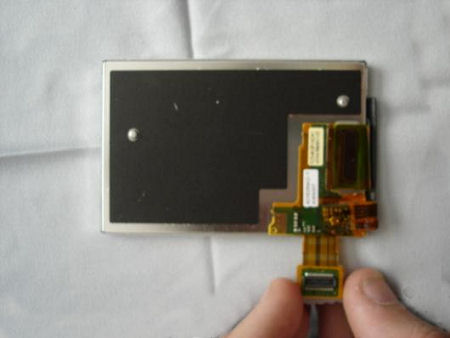

Теперь можно отсоединить шлейф ЖК-дисплея и снять дисплей:

Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/Dismantle/p900lcd.htm.
