Как разобрать телефон Sony Ericsson P990i для замены дисплея или корпуса

Разборка телефона Sony Ericsson P990i для замены дисплея или корпуса.

Вот что нам понадобится

TX6 отвертка Torx Plus
PH00 крестовая отвертка Phillips
Инструмент для разбора корпусов аналог SRT-6 или медиатор

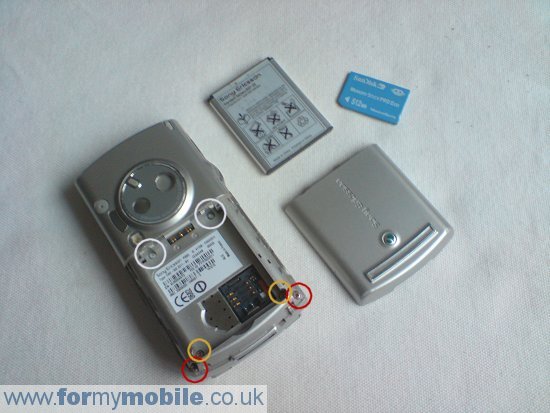

Снимите заднюю крышку, достаньте аккумулятор, симку, стилус и карту памяти. Выкрутите 6 шурупов, которые вы увидите. Они все разной длины и должны быть прикручены на свое место при сборке. Чтобы было проще, ориентируйтесь по картинке: шурупы красного, серебристого и золотистого цветов обведены кружками соответствующего цвета.

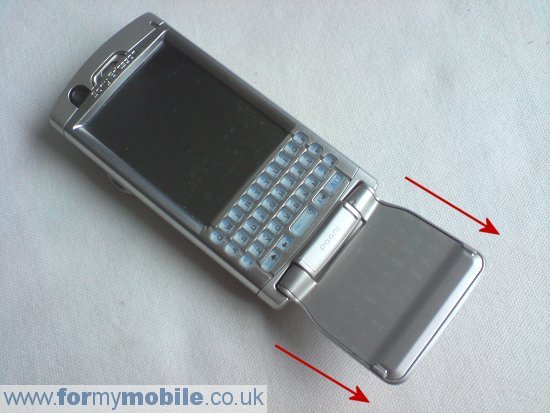

Потяните откидную крышку-флип в направлении, указанном стрелками, и снимите:

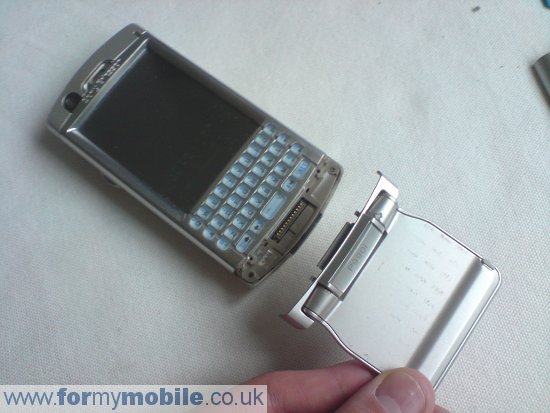

Итак, вы сняли флип телефона:

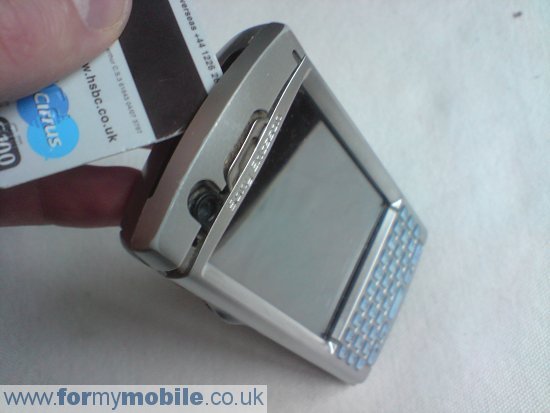

Снимите верхнюю декоративную накладку телефона, поддев ее инструментом для разбора корпуса или кредиткой:

Теперь ваш телефон должен выглядеть так, как на картинке ниже. Выкрутите два длинных серебристых шурупа, которые вы увидите.

Теперь можно без особого труда снять заднюю часть корпуса телефона.

Теперь ваш телефон должен выглядеть так, как на картинке ниже. Далее, потяните и снимите лицевую панель телефона. Она должна легко сниматься.

Должно получиться так:

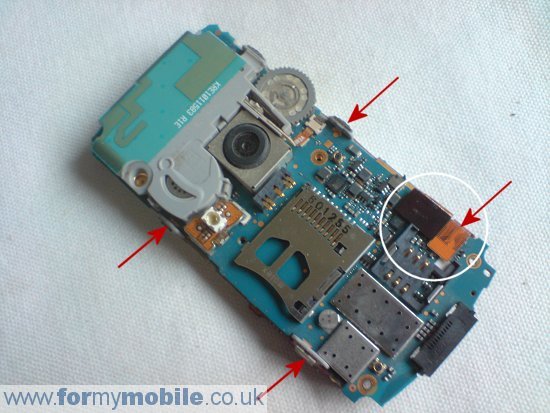

Теперь отсоедините два шлейфа (обведены кружком на картинке). Просто потяните их вверх и вытащите из разъемов. Системная плата держится на 4 защелках по краям в местах, указанных стрелками на картинке. Слегка отогните защелки и извлеките системную плату. Теперь можно снять дисплей с рамкой.

Теперь ваш телефон должен выглядеть так:

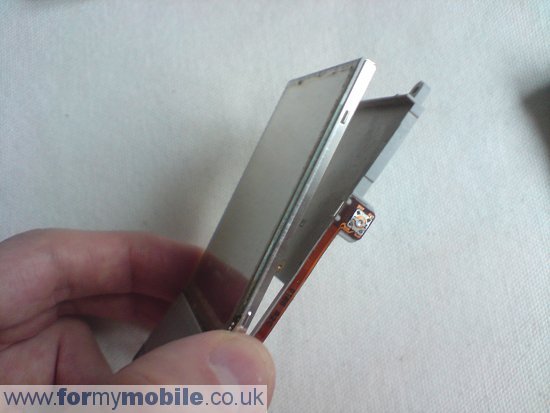

Извлеките ЖК-дисплей из рамки, как показано на картинке ниже. Переверните рамку и снимите ее, продев шлейф дисплея сквозь отверстие в рамке.

Итак, вы сняли ЖК-дисплей телефона:

Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/p990disassembly.php.
