Как разобрать телефон Sony Ericsson W800i

Разборка телефона Sony Ericsson W800i.

Вот что нам понадобится

TX6 отвертка Torx Plus Инструмент для разбора корпусов аналог SRT-6 или медиатор

Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Выкрутите два шурупа, обведенных кружками на картинке:

Снимите лицевую панель телефона. Для этого вставьте инструмент для разбора корпусов (или кредитку) в щель между корпусом и панелью и проведите им по периметру панели, чтобы разъединить защелки, которые держат панель на месте.

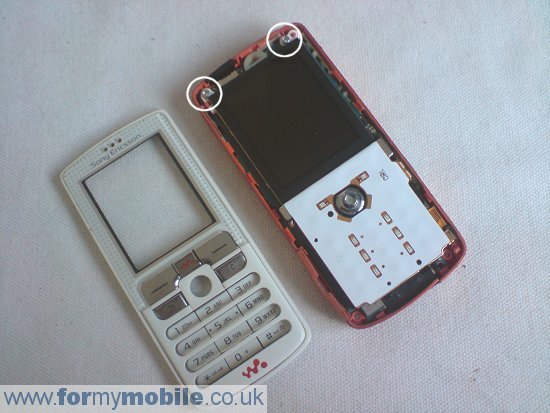

Должно получиться так, как на картинке ниже. Выкрутите еще два шурупа, обведенные кружками на картинке:

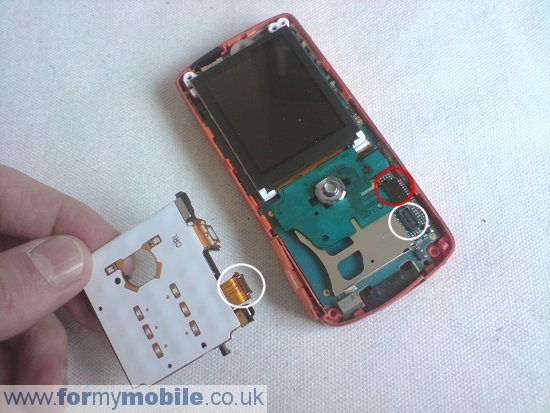

Теперь снимите белую подложку клавиатуры. Она снимается без особых усилий. Обратите внимание, что при этом шлейф подложки вытащится из разъема (отмечены белыми кружками на картинке).

Затем нужно отсоединить другой шлейф, обведенный красным кружком. Он крепится точно так же, просто потяните и вытащите его из разъема.

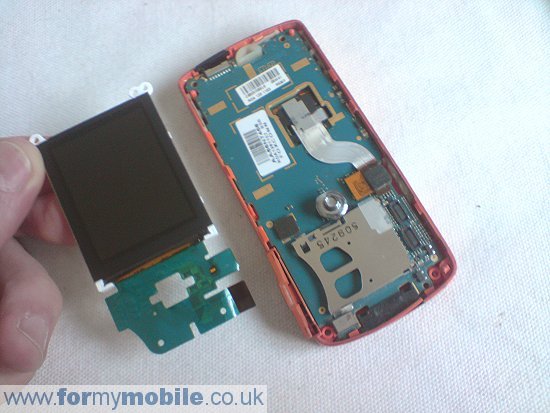

Теперь можно снять LCD-дисплей телефона:

Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/w800disassembly.php.
