Как разобрать телефон XDA Orbit 2

Разборка телефона XDA Orbit 2.



Вот что нам понадобится

T5 отвертка Torx
PH00 крестовая отвертка Phillips
Инструмент для разбора корпусов аналог SRT-6 или медиатор

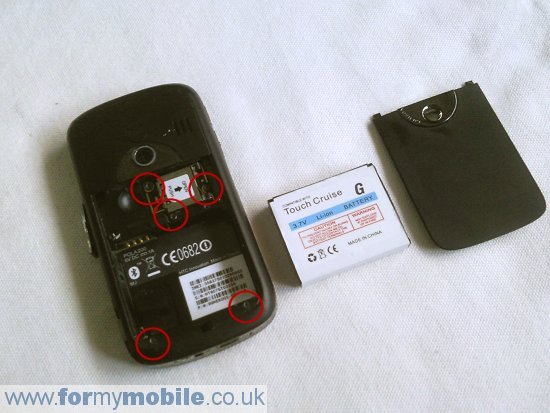

Сначала снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Затем нужно выкрутить 5 шурупов, обведённых кружками на картинке. 2 шурупа внизу телефона длиннее остальных трёх. Постарайтесь не перепутать их при сборке.

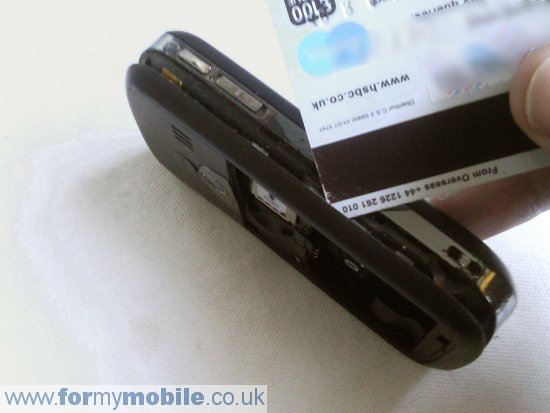

Теперь нужно снять аккумуляторный отсек. Для этого вставьте инструмент для разбора корпусов или кредитку в щель между корпусом и аккумуляторным отсеком и проведите им по периметру отсека, чтобы разъединить защёлки, которые держат его на месте.

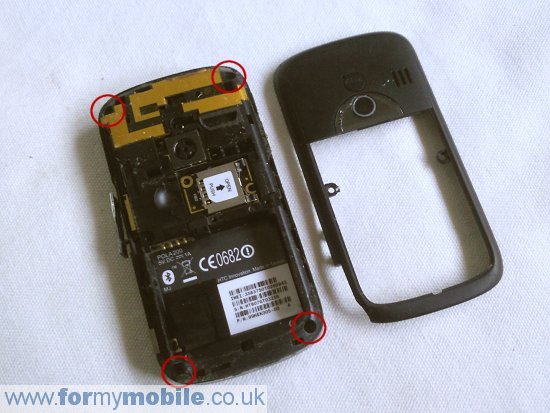

Телефон со снятым аккумуляторным отсеком должен выглядеть так, как на картинке ниже. Затем выкрутите 4 шурупа, которые вы увидите (обведены кружками):

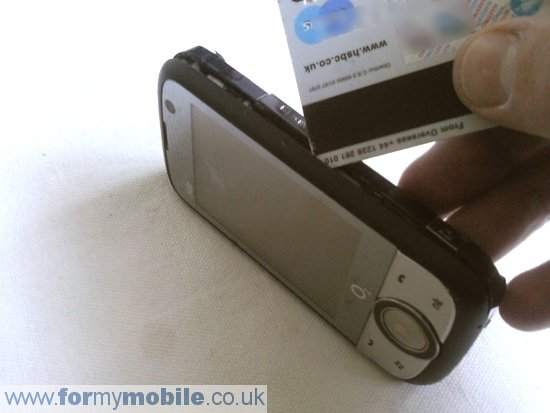

Теперь нужно снять лицевую панель. Для этого вставьте инструмент для разбора корпусов или кредитку в щель между корпусом и панелью и проведите им по периметру панели, чтобы разъединить защёлки, которыми она крепится. Затем можно отделить лицевую панель от задней части корпуса телефона.

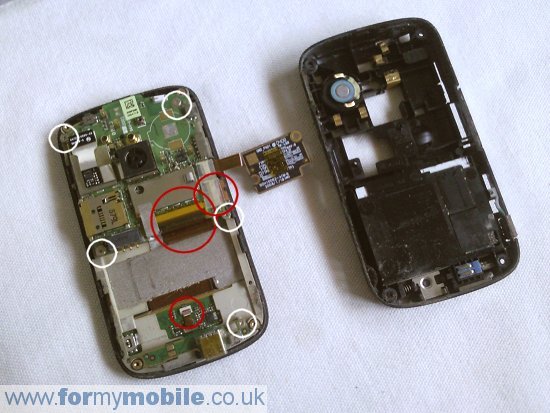

Теперь ваш телефон должен выглядеть так, как на картинке ниже. Затем выкрутите 4 шурупа, которые вы увидите (обозначены белыми кружками). Далее нужно отсоединить 3 шлейфа, обведённых красными кружками на картинке. У этих шлейфов самофиксирующиеся разъёмы. У разъёмов такого типа есть шарнирный фиксатор. Подняв фиксатор, можно потянуть и вытащить шлейф из гнезда. 2 шлейфа посередине телефона закреплены скотчем. Отклейте полоски скотча, а затем отсоедините шлейфы. Также отсоедините небольшой шлейф, обведённый кружком внизу телефона.

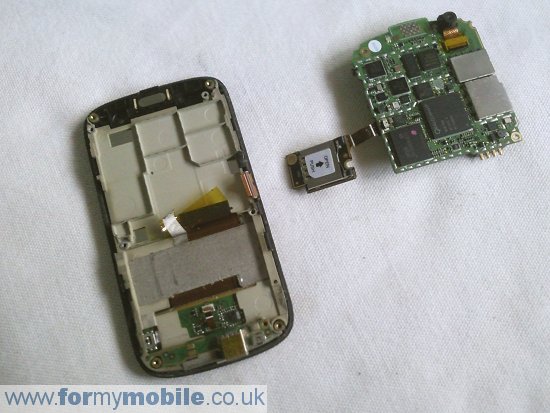

Теперь можно снять системную плату с корпуса телефона, как показано на картинке ниже. Лицевая панель держится на нескольких защёлках. Отогните защёлки и снимите лицевую панель.

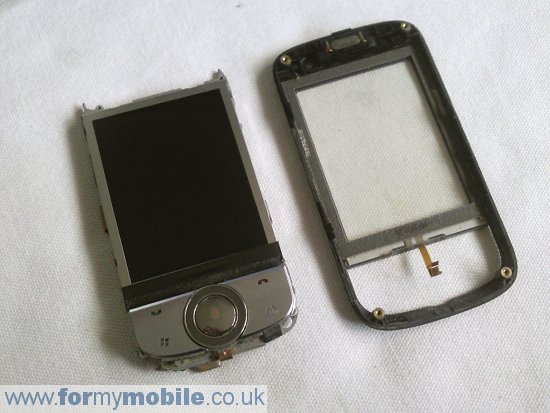

Телефон со снятой лицевой панелью должен выглядеть так:

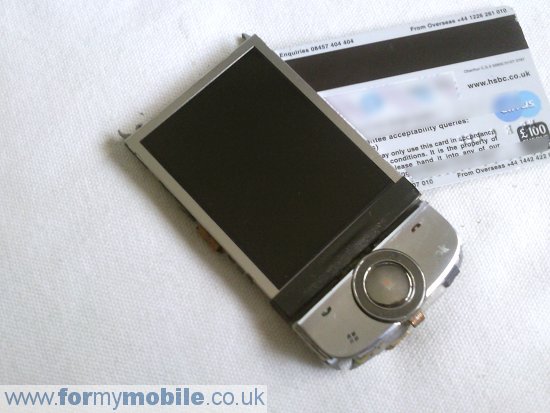

Затем осторожно вставьте под дисплей пластиковый инструмент или кредитку и подденьте его, чтобы открепить. Дисплей держится на двустороннем скотче, и его нужно отклеить.

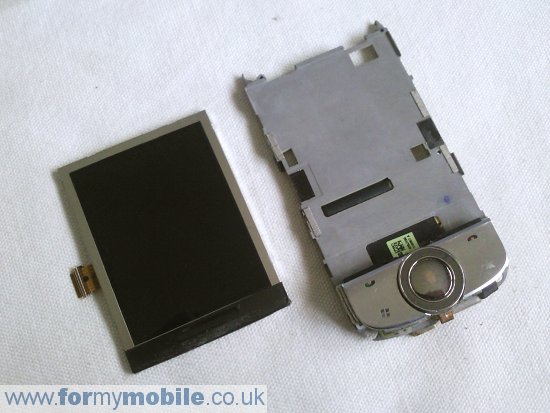

Итак, вы сняли ЖК-дисплей. Разборка завершена. Собираем в обратной последовательности.

Оригинал статьи: http://www.formymobile.co.uk/orbit2disassembly.php.
