Разбираем нетбук eMachines 250

В этой статье рассмотрен порядок разборки нетбука eMachines 250, я покажу как удалить жесткий диск, память и клавиатуру.

Прежде чем приступить к разборке, убедитесь, что нетбук отключен из сети и батарея удалена.

В этой статье рассмотрен порядок разборки нетбука eMachines 250, я покажу как удалить жесткий диск, память и клавиатуру.
Прежде чем приступить к разборке, убедитесь, что нетбук отключен из сети и батарея удалена.

Шаг 1.
Открутите два винта, удерживающих крышку жесткого диска, открутите один винт крышки оперативной памяти и один винт удерживающий крышку беспроводной карты WWAN.

У нетбуков eMachinges 250 есть стандартный 2.5 ″ жесткий диск с интерфейсом SATA.
Есть только олин слот памяти (RAM).
В моем случае установленной карты беспроводной связи не было.

Шаг 2.
Открутите один винт крепящий жесткий диск к корпусу нетбука.

Шаг 3.
Сдвиньте жесткий диск в сторону батареи и отсоедините его от системной платы.

Шаг 4.
Если вы обновляете или меняете жесткий диск, то вам необходимо отсоединить его от кронштейна, открутив по два винте по обеим сторонам.

Шаг 5.
Для того чтобы извлеч карту памяти из слота, необходимо приподнять ее под углом 30 градусов, после этого фиксаторы, удерживающие ее, раскроются.

УДАЛЕНИЕ КЛАВИАТУРЫ
В следующих шагах я объясню как удалить клавиатуру, для этого нет необходимости проходить все вышеописанные шаги.
Есть черыре фиксатора и одна защелка удердивающие клавиатуру. Фиксаторы находяться по четырем углам, как показано на рисунке ниже, а защелка над клавишей F8.

Шаг 6.
С помощью лезвия ножа или другого острого инструмента, отсоедините фиксаторы левого края клавиатуры и осторожно приподнимите ее.

Шаг 7.
Отверткой нажмите на защелку, нажодящуюся над клавишей F8, чтобы продолжить извлечение клавиатуры.

Шаг 8.
Поднимите клавиатуру вверх.

Шаг 9.
поместите клавиатуру таким образом, чтобы вы могли получить доступ к кабельному разъему, надодящемуся по ней.

Шаг 10.
Прежде чем вы сможете отсоединить кабель, вам необходимо разблокировать разъем, для этого необходимо сдвинуть коричневый зажим в сторону экрана, примерно на 2 мм. Проделайте это осторожно, не прикладывая больших усилий, коричневый зажим должен остаться прикрепленным к белой основе разъема.

На рисунке ниже показан разблокированный разъем, как вы видите коричневый зажим остался прикрепленным к белой основе разъема. Теперь вы можете удалить шлейф из разъема.

Шаг 11.
Теперь вы можете удалить клавиатуру и заменить ее на новуй, при необходимости.

Чтобы подобрать новую клавиатуру для вашего нетбука, посмотрите на номера на этикетке снизу.

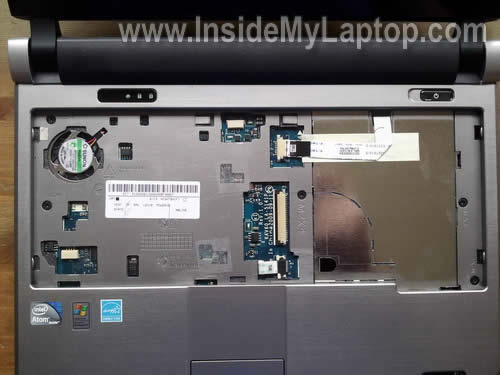

Наконец клавиатура удалена, теперь вы получаете некоторый доступ к вентилятора, если он загрязнен, продуйте его сжатым воздухом.
