Инструкция по замене термопленки в HP LaserJet 2200














Для работы потребуется пара отверток и пинцет.

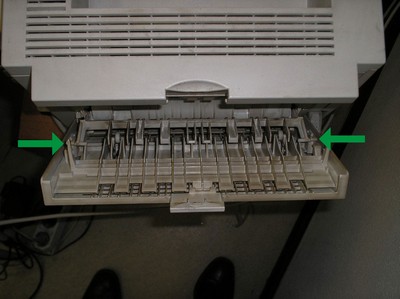

1. Открываем заднюю крышку (рис.1) и выводим ее составляющие из зацепления друг с другом.



 Рис.1

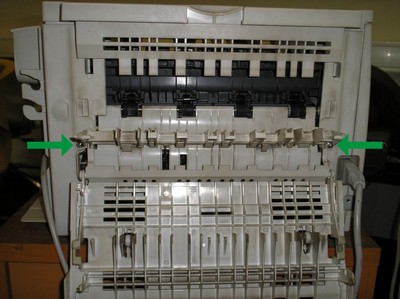

2. Откручиваем два винта крепления задней стенки (рис.2)

Рис.2

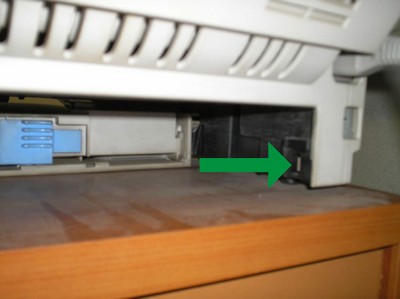

3. Вытаскиваем лоток для бумаги, за которым находятся две (по одной с каждой стороны) пластиковых защелки (рис.3).

Рис.3

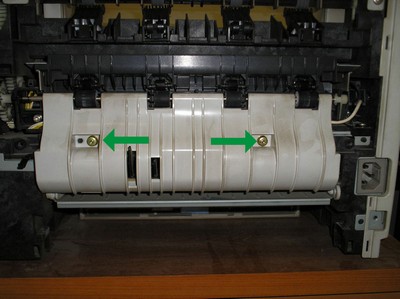

4. Откручиваем два болта, которые фиксируют пластиковые направляющие (рис.4), эти же болты держат и печку. Направляющая снизу фиксируется защелками.

Рис.4

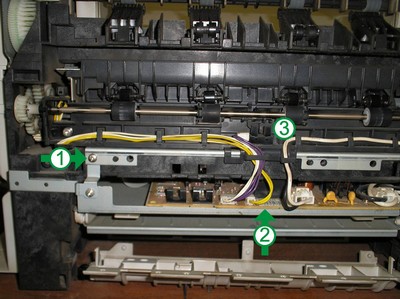

5. Отворачиваем (рис.5) винт заземления (1), отключаем три штекера (2) и вытаскиваем термоблок (3). Гнезда держатся на плате только за счет запаянных выводов, при неаккуратном обращении можно нарушить пайку, тогда придется вытаскивать и пропаивать плату. Постарайтесь этого избежать, придерживая ответные части разъемов пинцетом.

Рис.5

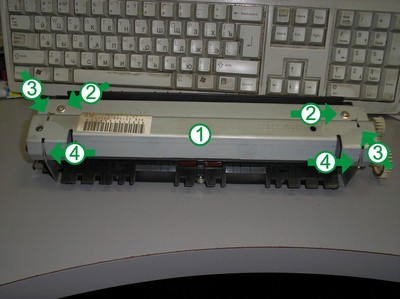

6. Крышка термоблока (1) удерживается (рис.6) двумя винтами (2) и двумя защелками (3). Снизу крышка поддерживается двумя пружинами. Отворачиваем винты, нажав на крышку выводим из зацепления защелки и, повернув крышку, вытаскиваем ее из крепеления (4).

Рис.6

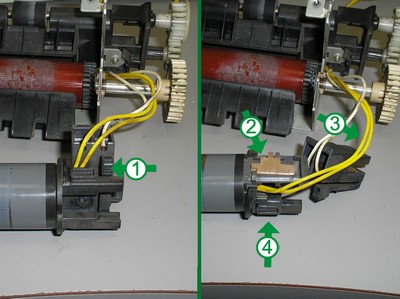

7. Вытаскиваем из термоблока нагревательный элемент с термопленкой. Нажав (рис.7) на защелку (1) снимаем контактную группу. Обратите внимание на положение пластинки (2), что бы при обратной сборке поставить ее правильно. Полностью освобождаем желтый провод (3) из термоблока и снимаем напрявляющие термопленки (4).

Рис.7

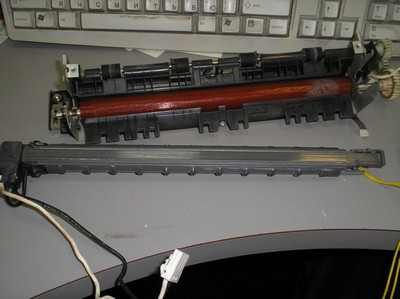

8. Теперь аккуратно снимаем термопленку с нагревательного элемента (рис.8). Удаляем старую смазку, осматриваем термоэлемент на предмет отсутствия повреждений, наносим на его поверхность новую термосмазку и устанавливаем новую пленку. Темная полоса должна находится со стороны шестеренок. Собираем все в обратной последовательности, укладываем на место желтый провод, защелкиваем и фиксируем винтами крышку и устанавливаем термоблок в принтер. Постарайтесь не повредить новую термопленку и разъемы на плате.

Рис.8
