Инструкция по заправке картриджа Hewlett Packard Q2613A / Q2613X, для аппарата Hewlett Packard LaserJet 1300.

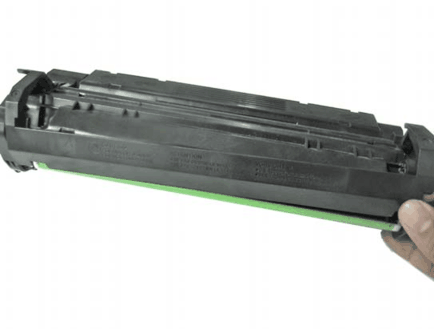

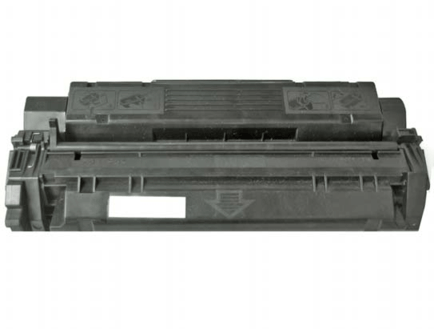

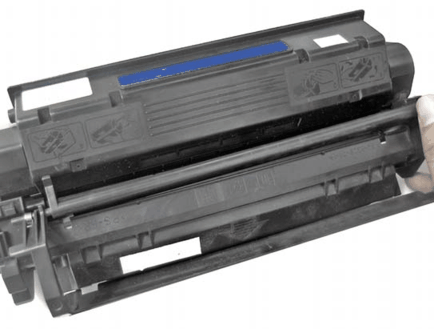

Установите картридж так, чтобы стрелка сверху смотрела на вас.

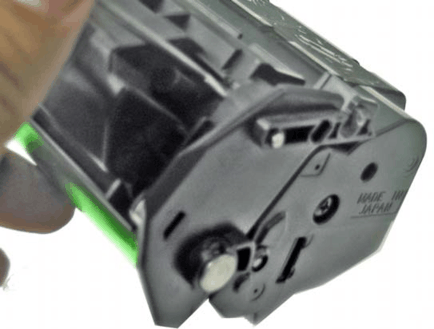

Откройте шторку фотобарабана по направлению вверх и отщелкните справа крепление.

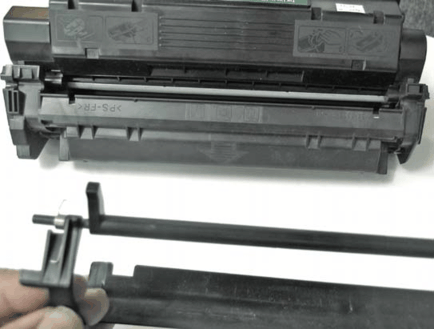

Теперь аккуратно удалите шторку. Не потеряйте пружину на левом выступе.

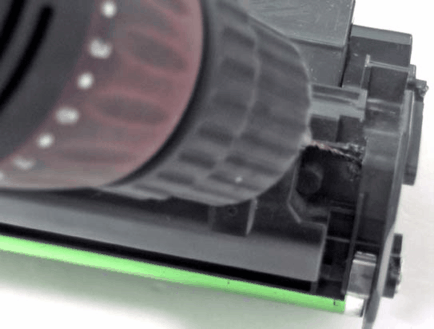

Высверлите два отверстия, чтобы получить доступ к штифтам.

Затем вытолкните штифты изнутри так, чтобы показались головки.

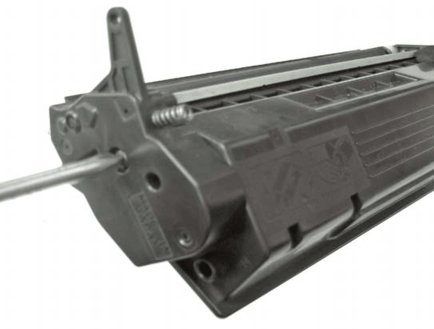

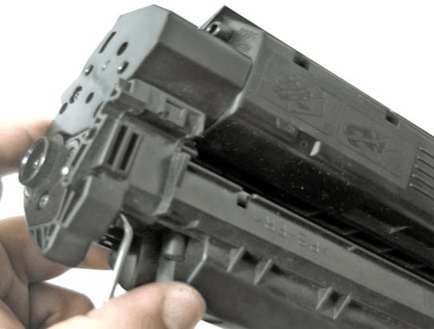

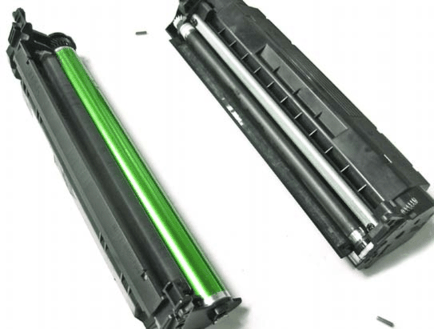

Зацепите головки штифтов кусачками, вытяните их и разберите картридж на две части.

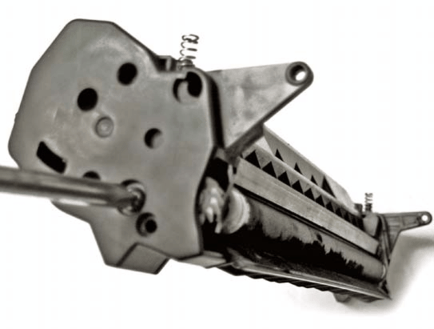

Возьмите левую часть и открутите один винт.

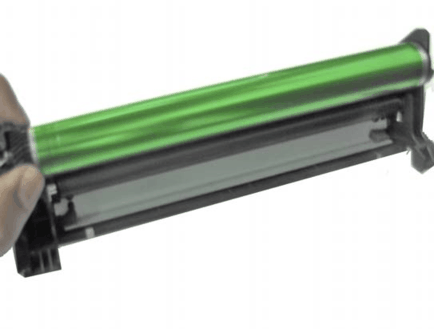

Теперь удалите крепление, фотобарабан и ролик заряда.

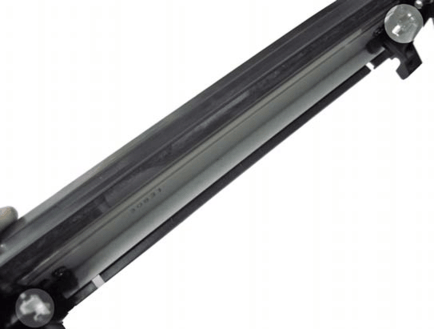

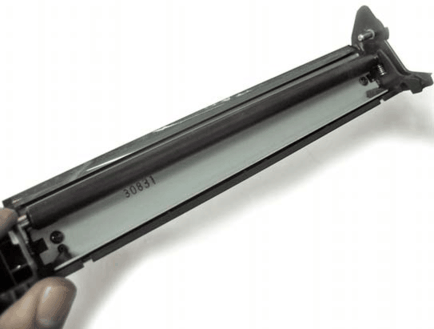

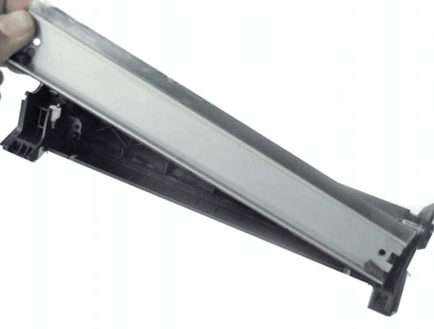

Открутите два винта и снимите лезвие очистки.

Тщательно удалите отработанный тонер и установите лезвие обратно.

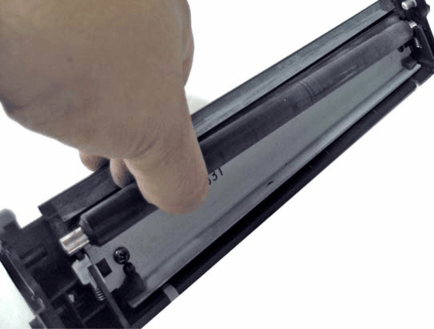

Очистите гнезда ролика заряда от грязи и установите его.

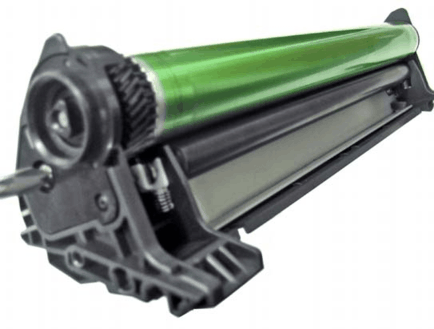

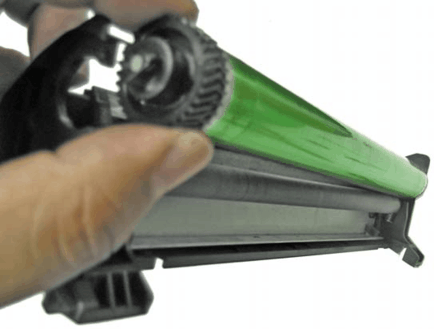

Установите фотобарабн.

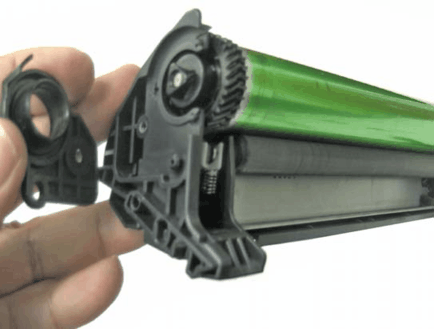

Установите крепление и зафиксируйте его винтом.

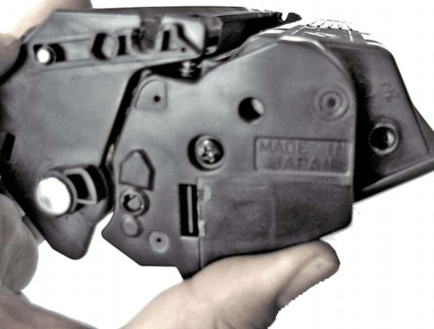

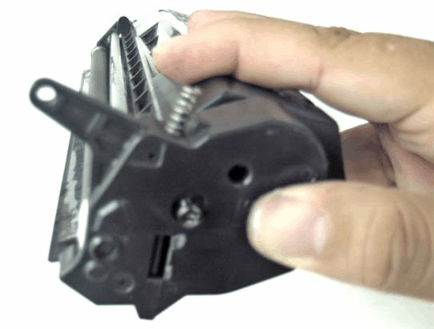

Переходим ко второй части: Откручиваем справа один винт и снимаем крышку и шестерни.

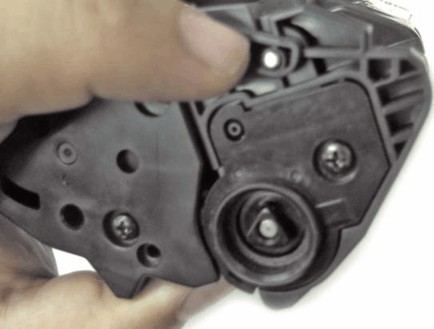

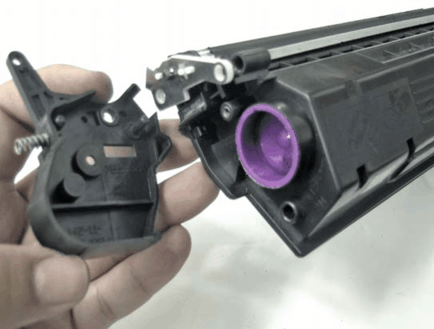

Теперь откручиваем и снимаем крышку слева.

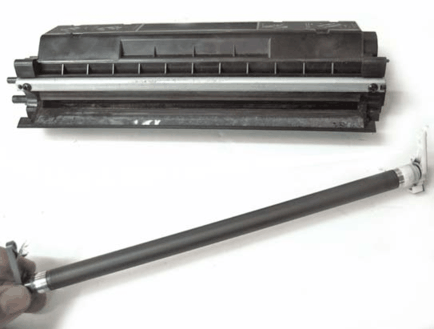

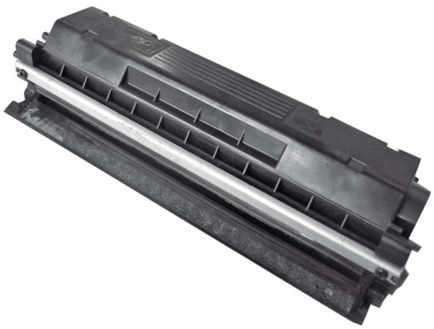

Снимаем вал переноса.

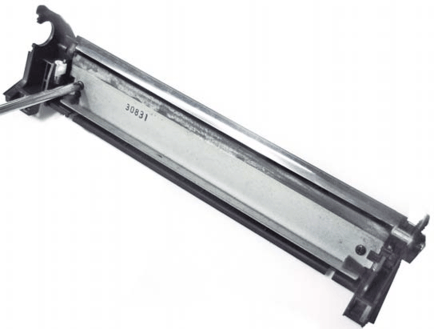

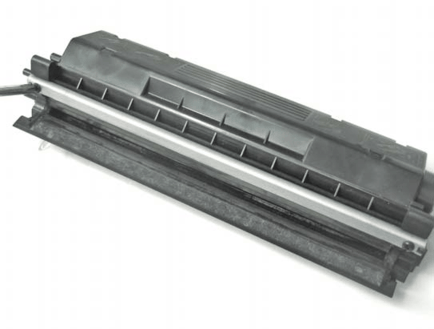

Откручиваем два винта и снимаем лезвие подбора.

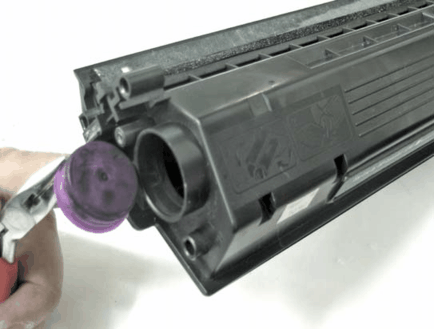

Вытаскиваем пробку.

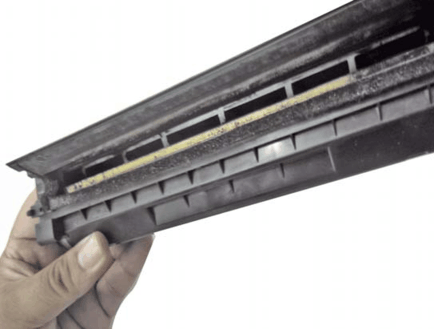

Тщательно очищаем картридж от остатков старого тонера и устанавливаем обратно лезвие подбора.

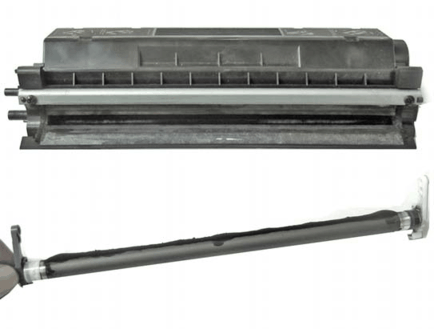

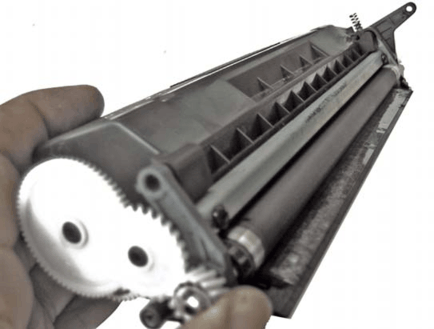

Ставим наместо вал переноса, предварительно очистив его сухой чистой тряпкой, шестерни и правую крышку.

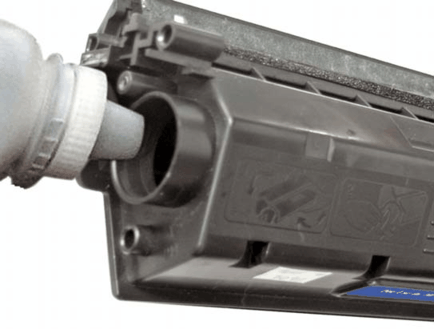

Засыпаем новый тонер. Для Q2613A — 150 грамм, для Q2613X — 215 грамм.

Вставляем пробку и одеваем левую крышку.

Соединяем обе половины картриджа и скрепляем их штифтами.

Ставим на место шторку фотобарабана. Убедитесь, что пружина установлена в правильном положении.

Вот и все, можно работать.
