Как разобрать фотоаппарат Sony Cyber-Shot DSC-W120

Оригинальная статья на английском:

http://www.ifixit.com/Teardown/Sony-Cyber-Shot-DSC-W120-Teardown/1243/1.

Разбираем цифровой фотоаппарат Sony Cyber-Shot DSC-W120… какой милый розовый цвет!

Эти приёмы подойдут и к другим камерам Sony серии W, включая фотоаппарат W150, которым сделаны фото процесса разборки. Как правило, фотокамеры эксплуатируются весьма нещадно – их часто ударяют или роняют. К сожалению, разбитый фотоаппарат чаще всего приходится выбрасывать. Если удаётся найти запчасти, многие распространённые неполадки вроде заклинивания или загрязнения объектива несложно починить, приложив некоторые усилия. Итак, приступим!

Вот что нам понадобится:

  • Крестовая отвёртка размером #0
  • пластиковые инструменты для вскрытия корпусов
  • небольшая плоская отвёртка
  • специальная пластмассовая лопатка (spudger)

Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

 1.

Прежде чем разбирать камеру, нужно вытащить аккумулятор и карту памяти.

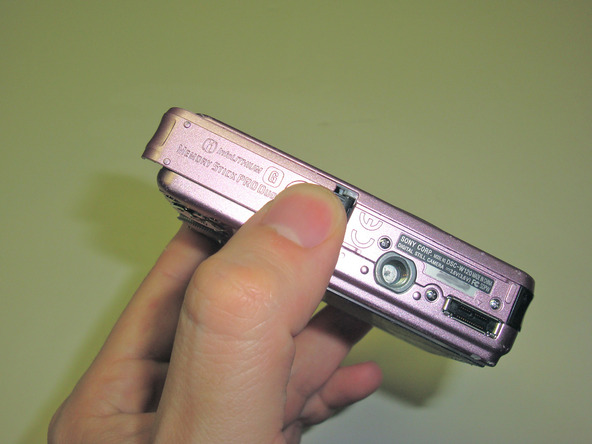

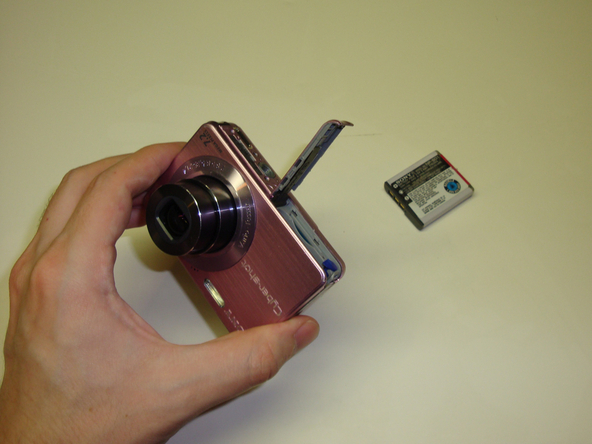

Переверните камеру и осторожно сдвиньте в сторону дверцу аккумуляторного отсека.

Дверца имеет пружинную фиксацию, и она откинется.
Когда дверца откроется, нажмите на специальный рычажок, и аккумулятор выдвинется.

После этого аккумулятор легко извлекается.
Если в камере установлена карта памяти, слегка надавите на карту, и она выдвинется из слота.
Вытащив аккумулятор и карту памяти, закройте дверцу аккумуляторного отсека, чтобы не повредить её во время разборки.

2.

Прежде чем разбирать корпус фотоаппарата, давайте рассмотрим, как разобрать зум-объектив. Именно эта деталь чаще всего повреждается, когда камеру роняют или ударяют. Попадание пыли и грязи в объектив также сказывается на качестве снимков.

Итак, сначала включите камеру, чтобы полностью выдвинуть объектив. Когда объектив выдвинется, извлеките аккумулятор описанным выше способом. Иначе камера задвинет объектив обратно.

Возьмитесь за внешний сегмент оправы объектива и покрутите туда-сюда. Рекомендую другой рукой придерживать внутренний сегмент во избежание излишнего давления на объектив.

Внешняя оправа закреплена тонкой полоской клейкой ленты, так что вы столкнётесь с некоторым сопротивлением.
Продолжайте осторожно крутить оправу туда-сюда, и внешняя оправа снимется. Вы увидите механизм затвора.

3.

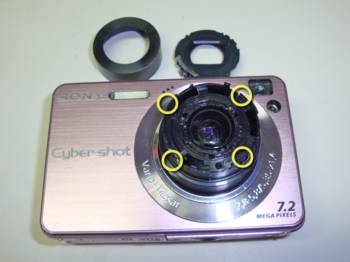

Механизм затвора прикреплён к модулю объектива 4 выступами-защёлками. Эти выступы вставляются в модуль объектива в 4 местах, обведённых жёлтыми кружками на картинке.

Чтобы отсоединить затвор, осторожно приподнимите выступы специальной пластиковой лопаткой.
Как только вы отсоедините выступы, затвор снимется с объектива.

Сняв затвор, можно добраться до линзы объектива. Это отличная возможность очистить её от грязи и отпечатков пальцев. Если действовать очень осторожно, можно добраться и до внутренней линзы через отверстия по краям.

Три выступа имеют одинаковую форму (такую, как обозначено на картинке в красной рамочке). Четвёртый отличается по форме, но открепляется точно так же.

4.

Если в камере возникала неисправность (как показано здесь), связанная с неполным открытием или закрытием затвора, на этом этапе её можно устранить.

Зачастую для починки механизма затвора достаточно просто разобрать его и собрать заново. Если это не помогает, можно сполоснуть его дистиллированной водой, чтобы смыть загрязнения, вызывающие застревание затвора.

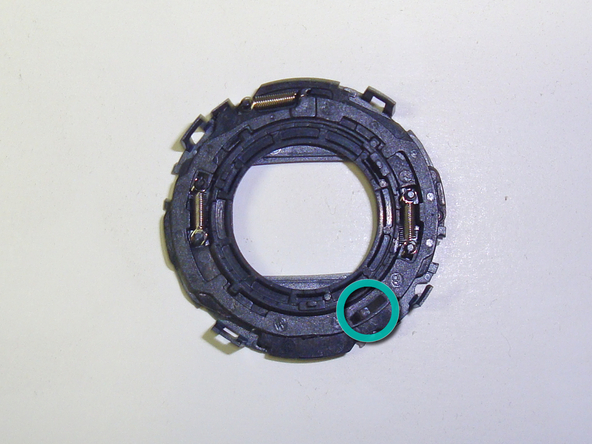

Затвор открывается и закрывается с помощью выступа, обозначенного зелёным кружком на картинке. Когда фотоаппарат собран, при выдвижении затвора происходит нажатие этого выступа.

Если вы разобрали объектив, соберите его в обратном порядке, затем вставьте на место аккумулятор, чтобы объектив задвинулся, прежде чем переходить к разборке корпуса камеры. Не забудьте снова вытащить аккумулятор перед дальнейшей разборкой!

5.

Теперь мы готовы приступить к разборке корпуса фотоаппарата. К счастью, фирма Sony любезно позаботилась, чтобы все винтики были хорошо видны и в пределах досягаемости.

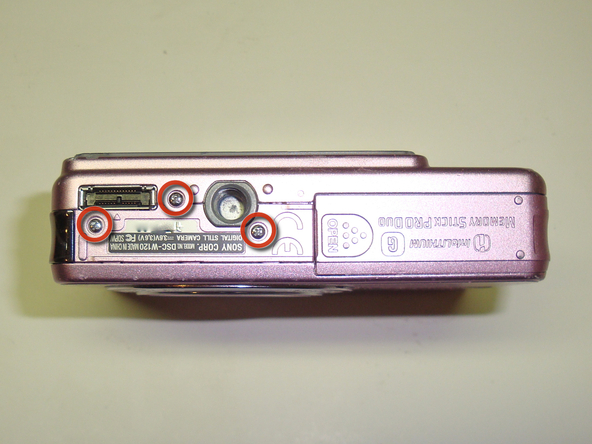

Выкрутите с помощью крестовой отвёртки 3 небольших одинаковых шурупа внизу камеры.

Выкрутите с помощью крестовой отвёртки 2 небольших одинаковых шурупа с правой стороны камеры.

Выкрутите с помощью крестовой отвёртки 2 небольших одинаковых шурупа с левой стороны камеры.

Все шурупы кроме одного в этой камере совершенно одинаковые, так что можно особо не следить, откуда именно вы их выкрутили.

6.

Выкрутив эти 7 шурупов, вы можете снять заднюю панель камеры.
Осторожно покачайте заднюю панель, пока она не открепится.

Начиная снизу камеры, приподнимите заднюю панель и отогните вверх. Достигнув угла в 45 градусов, верхние защёлки панели открепятся, и она легко снимется.

Снимите заднюю панель камеры и отложите в сторону. Итак, вы добрались до ЖК-дисплея и системной платы.

7.

Далее мы снимем блестящие пластиковые панельки по бокам камеры.
Легче всего снимается панель возле объектива камеры. Она просто сдвигается к задней стороне камеры и снимается.

Панель с правой стороны тоже несложно снять. Слегка отогните панель к передней стороне камер, и она легко снимется.

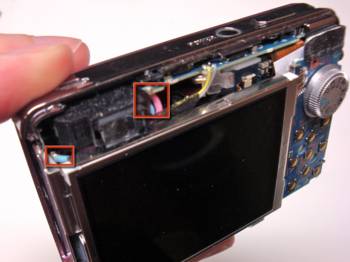

Будьте осторожны! Вверху камеры идут розовые и голубые провода, припаянные к печатной плате.  Они соединены с конденсатором для фотовспышки и даже при извлечённом аккумуляторе сохраняют приличный заряд. Не касайтесь этих проводов, иначе получите удар током!

8.

Итак, мы сняли боковые панели, теперь можно приступить к снятию лицевой панели.

Сначала нужно выкрутить с помощью крестовой отвёртки 2 небольших шурупа сбоку, со стороны камеры ближе к объективу. Эти шурупы идентичны тем, что мы уже выкрутили.

С помощью специальной пластмассовой лопатки или маленькой плоской отвёртки осторожно приподнимите металлический выступ с другой стороны камеры, чтобы открепить его от корпуса.

Немного сдвиньте вперёд лицевую панель, чтобы выступ снова не закрепился.

9.

Лицевая панель прикреплена к корпусу фотоаппарата несколькими выступами-защёлками, которые несложно открепить.

С помощью специальной пластмассовой лопатки или подобного инструмента открепите от корпуса защёлки панели по периметру камеры, начиная сверху. Защёлки должны открепляться практически без усилий.

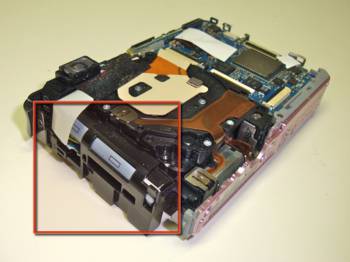

Нижнюю часть камеры разобрать немного сложнее. Она держится на 3 защёлках сбоку, со стороны камеры ближе к объективу. Вставьте пластмассовый инструмент для вскрытия корпусов или специальную лопатку в щель между корпусом и панелью и осторожно двигайтесь по периметру, слегка поддевая и открепляя панель. Вам может понадобиться не одна попытка.

Как только вы отсоедините защёлки, лицевая панель легко снимется с корпуса камеры. Примерное расположение защёлок показано на картинке жёлтыми рамочками.

10.

Итак, мы разобрали корпус, теперь можно перейти к разборке внутренних деталей камеры.

С помощью небольшой крестовой отвертки выкрутите маленький чёрный шуруп, расположенный справа возле переключателя режимов съёмки:

После этого можно повернуть вправо весь модуль ЖК-экрана и платы управления. Будьте осторожны! Он соединён с системной платой двумя шлейфами.

Осторожны приподнимите чёрные фиксаторы шлейфов пальцем или пластиковой лопаткой (обозначены зелёными рамочками на картинке). Затем отсоедините шлейфы от системной платы и снимите модуль ЖК-экрана и системной платы с корпуса камеры.

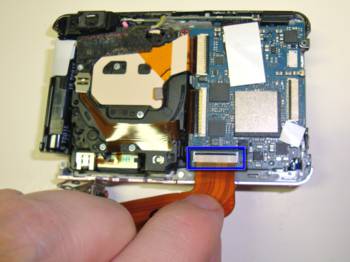

Фирменный порт ввода-вывода Sony соединён шлейфом с системной платой. При помощи специальной пластмассовой лопатки осторожно приподнимите чёрный фиксатор и отсоедините шлейф. Теперь можно снять порт ввода-вывода.

Если вам нужно заменить треснувшую ЖК-панель, это легко сделать на данном этапе разборки. Наряду с объективом, эта деталь камеры также чаще всего ломается.

11.

Помните опасный конденсатор для вспышки, контакта с которым вам (надеюсь) удалось избежать? Вот он, слева от модуля объектива. Постарайтесь его не задеть, т.к. под белым скотчем находятся контакты конденсатора.

При помощи специальной пластмассовой лопатки осторожно приподнимите чёрную поролоновую ленту над контактами конденсатора.

Открепив розовый и голубой провода, осторожно вытащите конденсатор и отложите в сторону возле камеры. Он по-прежнему соединён с камерой, но по крайней мере не будет мешать.

12.

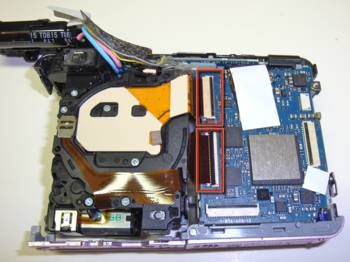

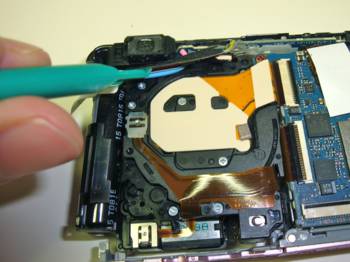

Пальцем или пластмассовой лопаткой осторожно приподнимите чёрные фиксаторы двух шлейфов, соединяющих модуль объектива с системной платой.

На этом этапе модуль объектива держится на месте исключительно за счёт этих шлейфов. Отсоединив шлейфы, можно легко снять весь модуль объектива с корпуса фотоаппарата.

Модуль объектива представляет собой неразборный элемент, и я не рекомендую его вскрывать, если только у вас не стерильной лаборатории или камера вам больше не нужна. Внутренние детали миниатюрные и очень чувствительные к воздействию пыли. При повреждении их лучше заменить.

Чтобы добраться до ПЗС-матрицы, выкрутите 2 небольших шурупа, обозначенных зелёными кружками, с помощью крестовой отвёртки. Тёмные пятна на фотографиях нередко возникают из-за пыли на матрице. Эти проблемы зачастую можно решить путём чистки матрицы. Но опять-таки это нужно делать в стерильных лабораторных условиях.

13.

На этом этапе камера уже почти разобрана. Далее нам осталось снять верхнюю панель и соответствующую электронику. В корпусе остались только аккумуляторный отсек и системная плата.

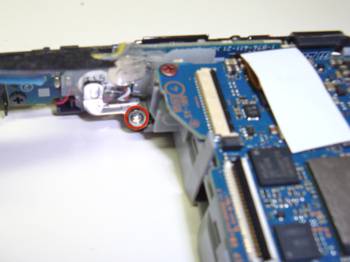

Переверните камеру лицом вниз и выкрутите с помощью крестовой отвёртки небольшой шуруп, обведённый красным кружком на картинке.

Переверните камеру лицевой стороной вверх. Пальцем или пластмассовой лопаткой осторожно открепите защёлку в левом верхнем углу.

Будьте осторожны, снимая верхний модуль. Он всё ещё соединён с корпусом шлейфом. При помощи специальной пластмассовой лопатки осторожно приподнимите чёрный фиксатор и отсоедините шлейф.

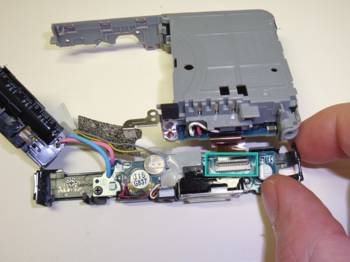

Теперь можно снять верхний модуль. Он состоит из лампы-вспышки, кнопок включения и спуска затвора. А также к нему присоединён конденсатор для вспышки, так что обращайтесь с этим модулем осторожно!

14.

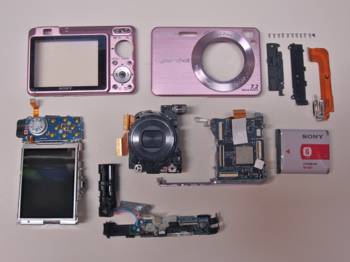

Готово! Мы разобрали фотокамеру на основные компоненты. Если задуматься, сколько стоит ремонт в сервисе, разборка камеры и замена деталей покажется не такой уж и сложной.

Некоторые наблюдения и выводы:

  • Фотоаппарат держится на небольшом количестве шурупов. Похоже, по большой части детали просто держатся за счёт плотного сцепления.
  • Учитывая сложность функций камеры, внутри не так уж много деталей. Большинство крупных деталей предназначены для взаимодействия с пользователем.
  • Приятный сюрприз: до разборки у камеры были проблемы с выдвижением объектива. После сборки, юстировки и чистки камера заработала нормально. Надо же!
