Как разобрать телефон Samsung Galaxy S III

Оригинальная статья на английском:

http://www.ifixit.com/Teardown/Samsung-Galaxy-S-III-Teardown/9391/1.

Вот что нам понадобится:

  • крестовая отвёртка размером #0
  • специальная пластмассовая лопатка (spudger)

Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

 1.

Во-первых, давайте поблагодарим коллег с сайта Chipworks за фотографии процесса разборки. Они здорово помогли с разборкой телефона Samsung Galaxy S III!

 2.

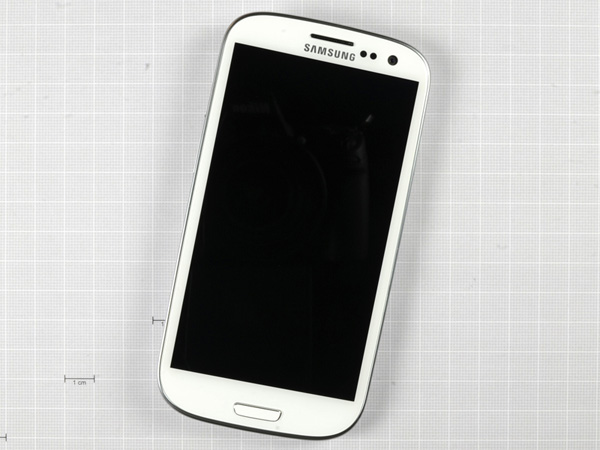

Пожалуй, самый раскрученный из телефонов на базе Android на рынке, Samsung Galaxy S III собрал впечатляющее число восторженных отзывов.

Технические характеристики:

  • Операционная система Android 4.0 Ice Cream Sandwich
  • 4,8-дюймовый дисплей Super AMOLED с разрешением 720 x 1280 пикселей
  • Четырёхъядерный процессор с тактовой частотой 1,4 Ггц
  • Аккумулятор ёмкостью 2100 мАч
  • 8 МП основная камера и 1,9 МП фронтальная камера
  • 16, 32 или 64 Гб встроенной памяти

 3.

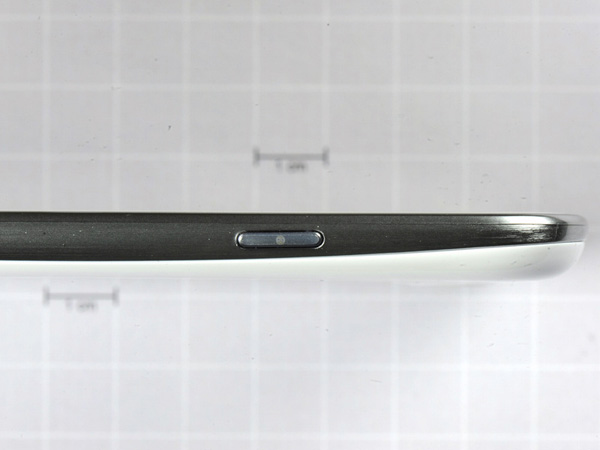

Простой, элегантный дизайн новейшего Galaxy S включает стандартную кнопку включения/режима «сна» сбоку устройства.

И пока мы тут возимся, собираясь приступить к разборке Galaxy S, он наблюдает за нами через свою 8-мегапиксельную камеру. Слева и справа от камеры расположены вспышка и динамик.
Между прочим, Galaxy S не только наблюдает за нами, но и подслушивает.

4.

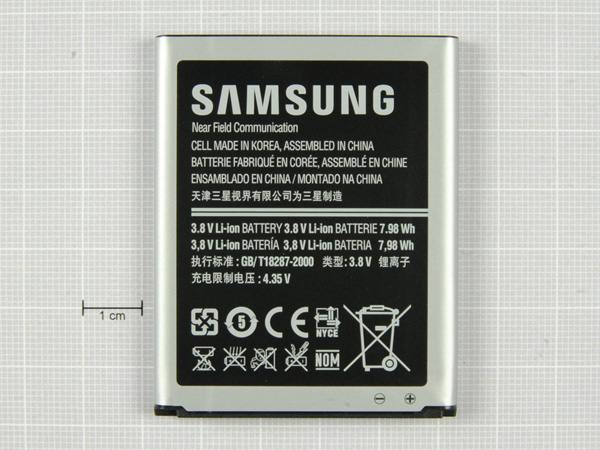

Так же как и в модели Galaxy Nexus, в Samsung Galaxy S III установлен заменяемый аккумулятор.

Аккумулятор напряжением 3,8 В и ёмкостью 2100 мАч включает модуль антенны NFC (Near Field Communications, «коммуникации ближнего поля»), который используется для функции беспроводной передачи данных «S Beam».

Если вам любопытно, 2100 мАч эквиваленты 7560 кулонам электрического заряда. Неудивительно, что это соответствует заряду батареи напряжением 3,8 В и ёмкостью 7,98 Вт/ч.

Интересно, а это что значит? Похоже, Samsung советует нам «ознакомиться с инструкцией перед использованием аккумулятора»? Да уж…

5.

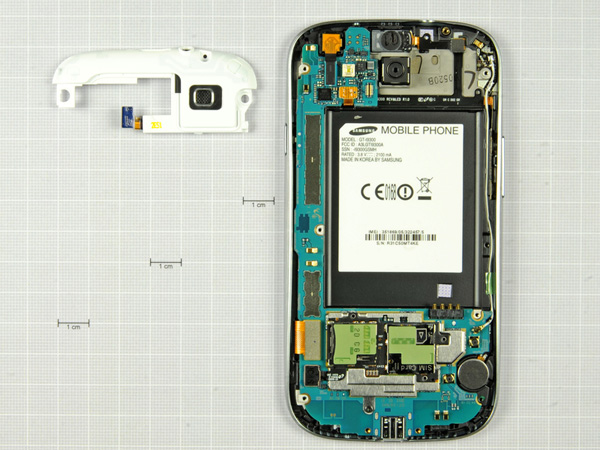

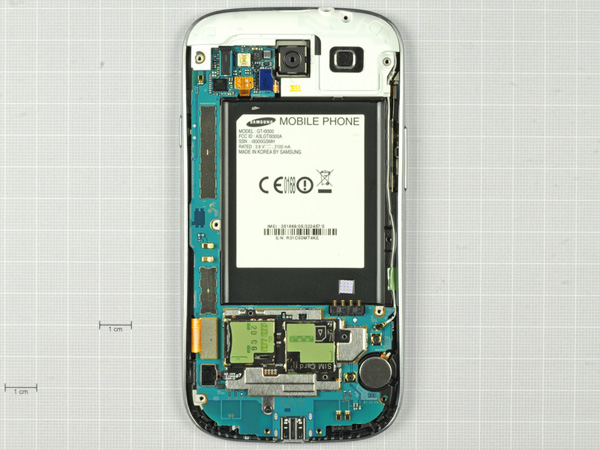

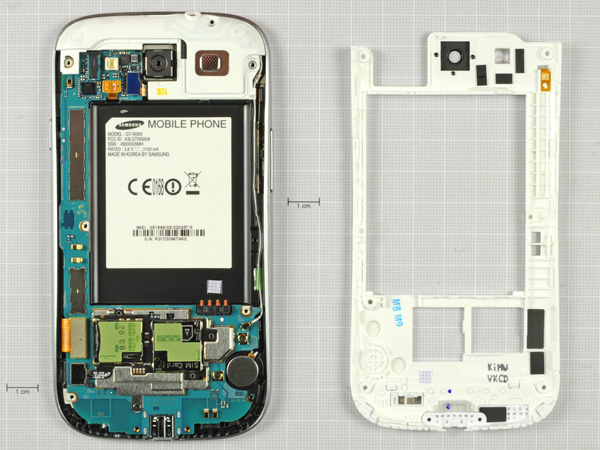

Пора переходить к внутренним деталям. Первые два пластмассовых модуля снимаем при помощи специальной лопатки.
Первый модуль – это пластмассовая рамка задней части корпуса, которая служит для защиты материнской платы и содержит индикатор влаги.

Сняв этот модуль, можно добраться до модуля динамика, который легко заменить.

6.

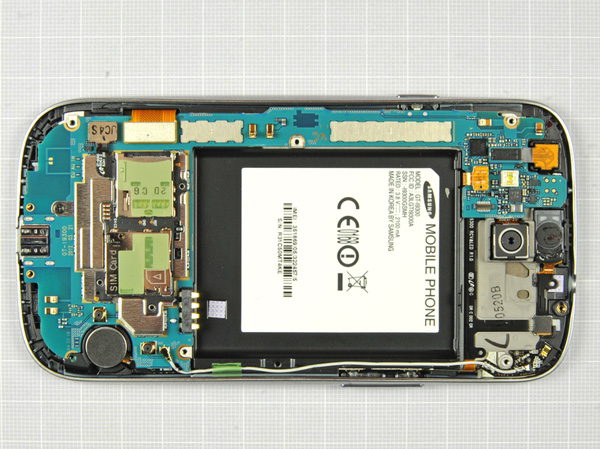

С чего же начать разборку? Столько деталей на небольшом пространстве, что глаза разбегаются!

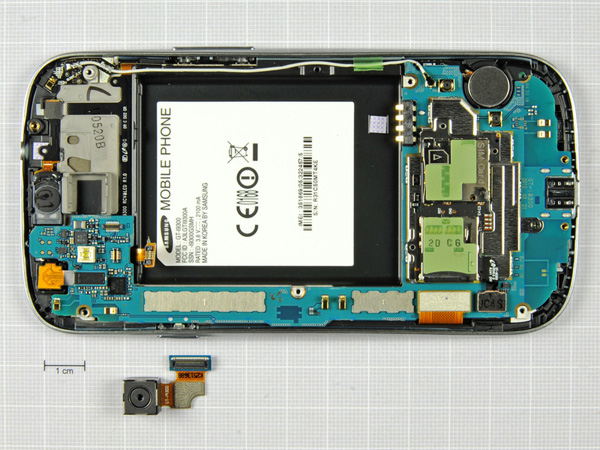

Может, начнём с основной камеры? Да пожалуйста, давайте подденем эту исполинскую 8-мегапиксельную камеру и вытащим из крепления.

7.

Теперь давайте снимем материнскую плату с корпуса.

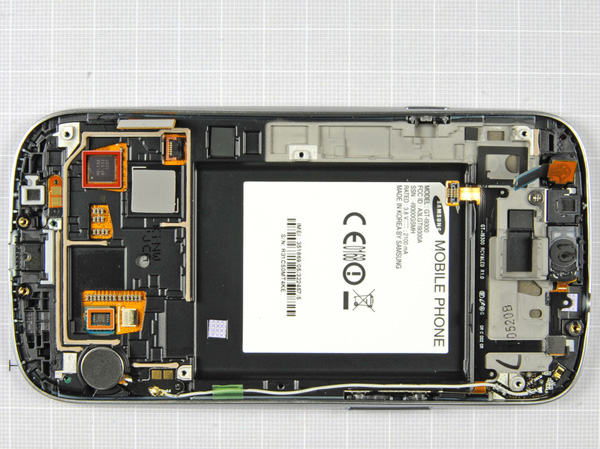

Сняв материнскую плату, можно повнимательнее разглядеть внутренний каркас. Хотя мы подозреваем, что каркас изготовлен из магния, у нас пока нет конкретных доказательств.

Мы обнаружили чип, установленный не на материнской плате: датчик касания Melfas 8PL533, который преобразует прикосновения в нолики и единички.

 9.

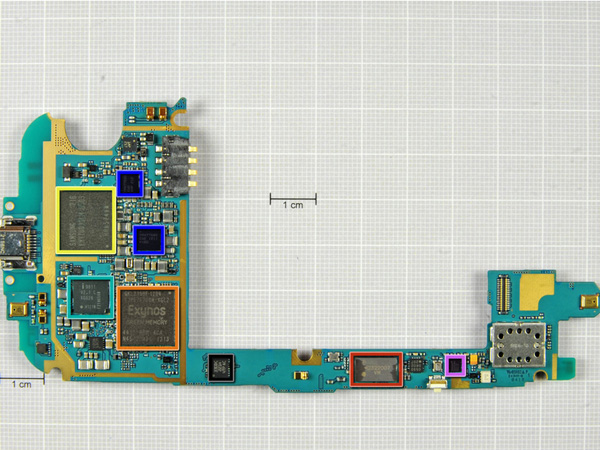

На фронтальной стороне материнской платы находятся:

  • WiFi-модуль Murata M2322007 (обведён красным)
  • Четырёхъядерный процессор Samsung Exynos 4412 на базе архитектуры ARM Cortex-A9 с 1 Гб оперативной памяти LP DDR2 Green Memory (K3PE7E700M-XGC2) (обведён оранжевым)
  • NAND Flash память Samsung KMVTU000LM eMMC(16 Гб)+MDDR(64 Мб) (обведена жёлтым)
  • Процессор беспроводной сети Intel Wireless PMB9811X Gold Baseband (обведён бирюзовым)
  • Микросхемы MAX77693 и MAX77686 (обведён синим)
  • Монолитный приемник спутниковой навигации GNSS Broadcom BCM47511 (обведён розовым)
  • Микросхема 33ODC 2214 4TP AC (обведена чёрным)

10.

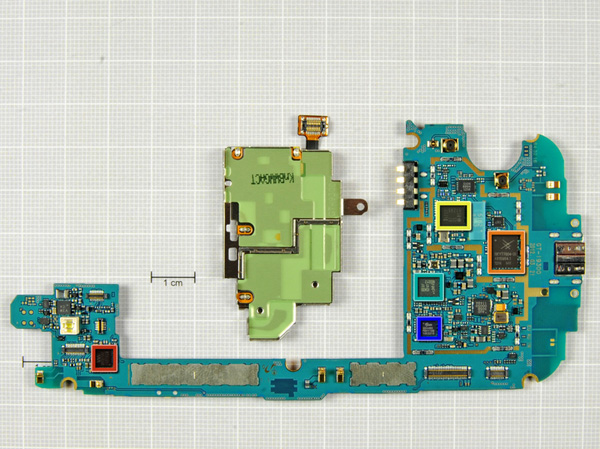

С обратной стороны материнской платы находятся:

  • Аудиокодек Wolfson Microelectronics WM1811 stereo (обведён красным).
  • Многополосный усилитель мощности Skyworks SKY77604 (обведён оранжевым).
  • Трансмиттер с низким энергопотреблением Silicon Image 9244 MHL (обведен синим).
  • Чип NFC pNXP PN544 (обведён бирюзовым).
  • Радиочастотный приёмопередатчик Infineon PMB5712 (обведён жёлтым).

11.

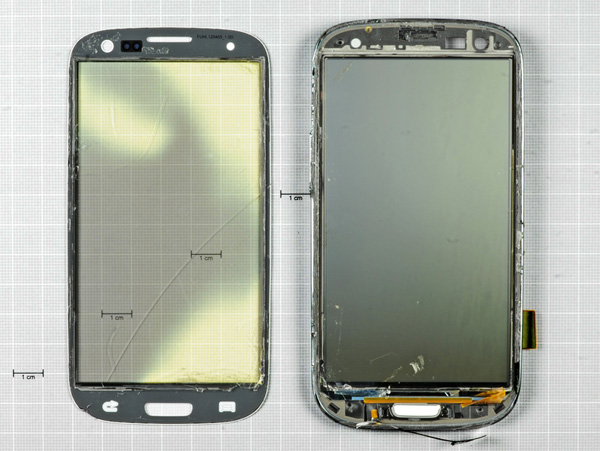

Защитное стекло припаяно к дисплею, а дисплей – к каркасу Galaxy S III.
Это очень сильно повышает стоимость замены стекла, если его нечаянно разбить.

 12.

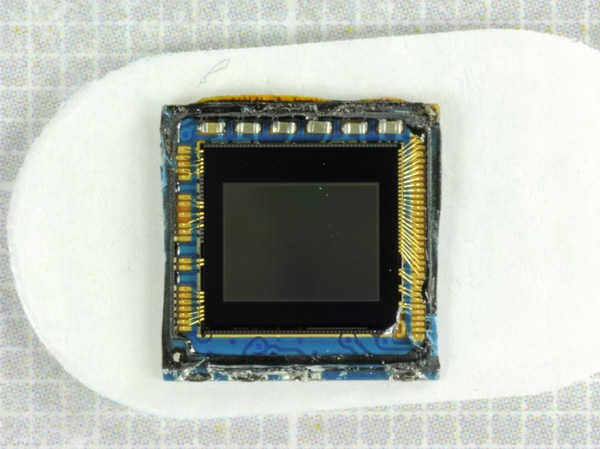

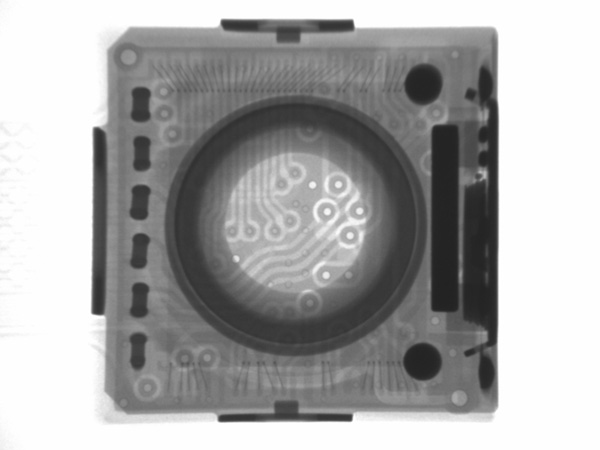

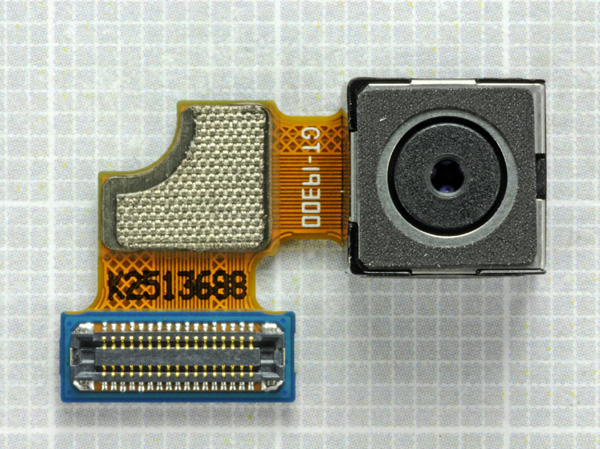

Ещё несколько снимков этой шикарной камеры, включая рентгеновский снимок, который сделали наши коллеги с сайта Chipworks!

По их данным, в камере установлена матрица Sony BSI. В отличие от прежних данных, после первоначального осмотра было сделано предположение, что это новая матрица, а не та, что используется в iPhone 4S.

Рисунок контактной площадки отличается как от матрицы IMX145 телефона iPhone 4S, так и от матрицы  IMX105, установленной в более ранних моделях телефонов Samsung.

13.

Разборка телефона Samsung Galaxy S III завершена!
Мы не будем оценивать простоту ремонта на этот раз, т.к. считаем, что негоже судить устройство по Интернету.
