Разборка и ремонт ноутбука Asus L3800 Asus L3C

Это инструкция по разборке подходит как к модели Asus L3800, так и к Asus L3C, эти модели либо одинаковые, либо очень похожи.

Снимите крышку батарейного отсека, удалите аккумулятор

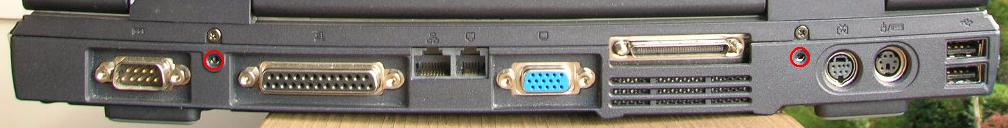

На задней панели ноутбука вы увидите четыре винта, открутите два из них, показанных красными кругами на рисунке.

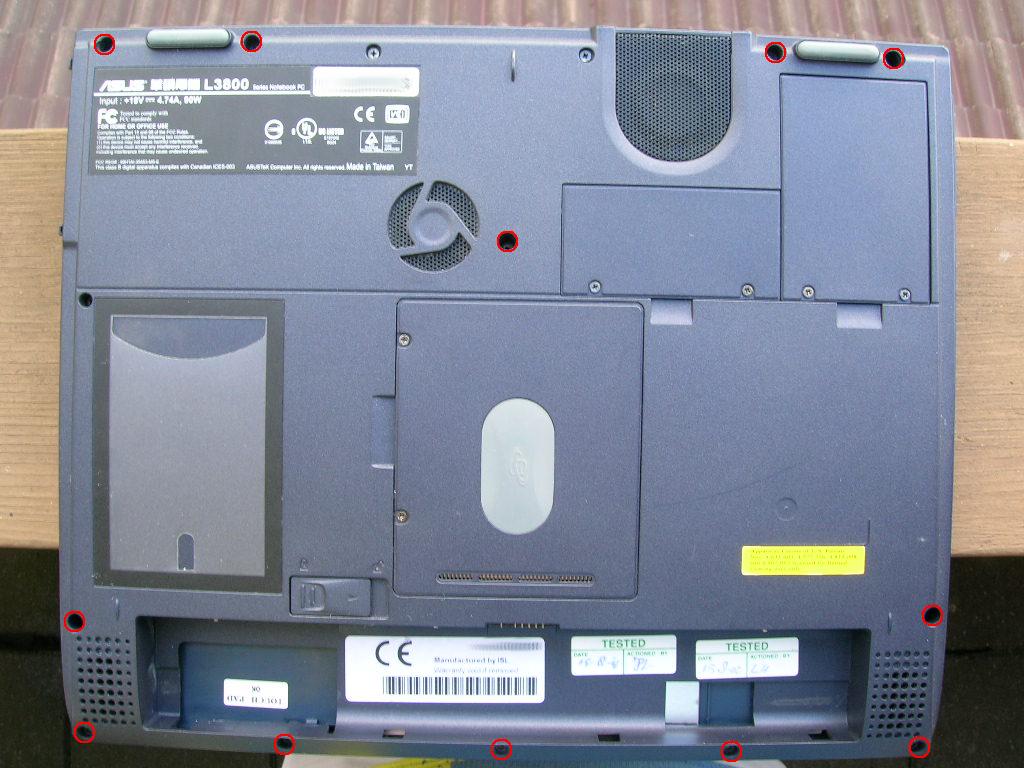

Переверните ноутбук нижней частью корпуса вверх, открутите 12 винтов, которые обведены на картинке красным

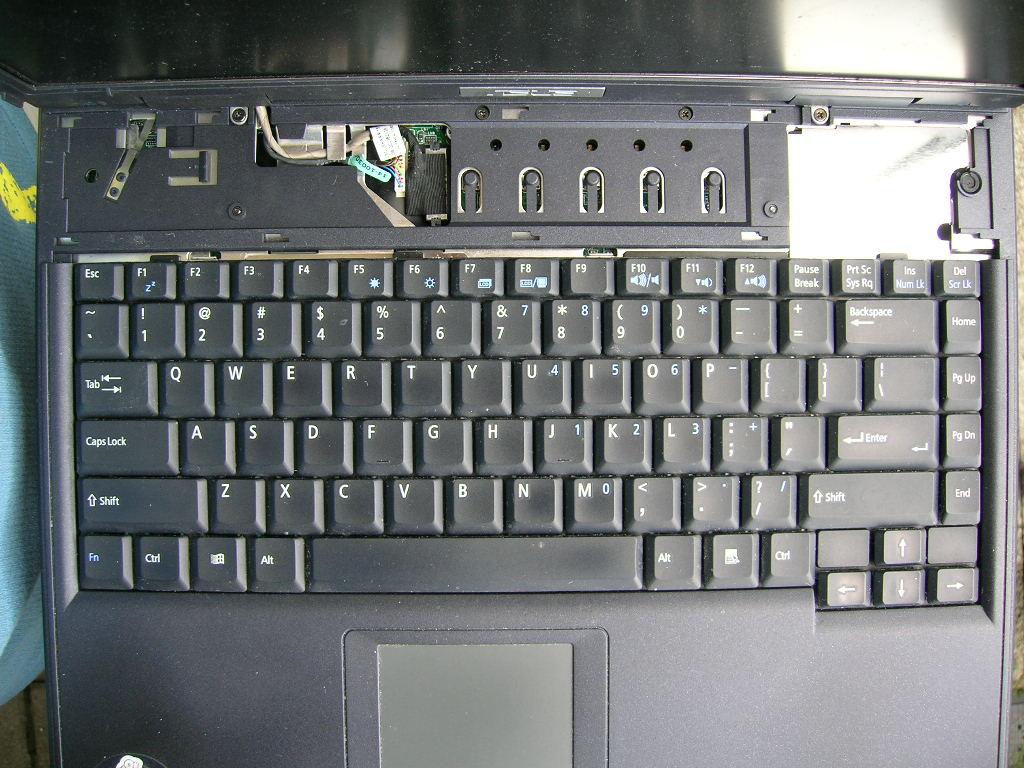

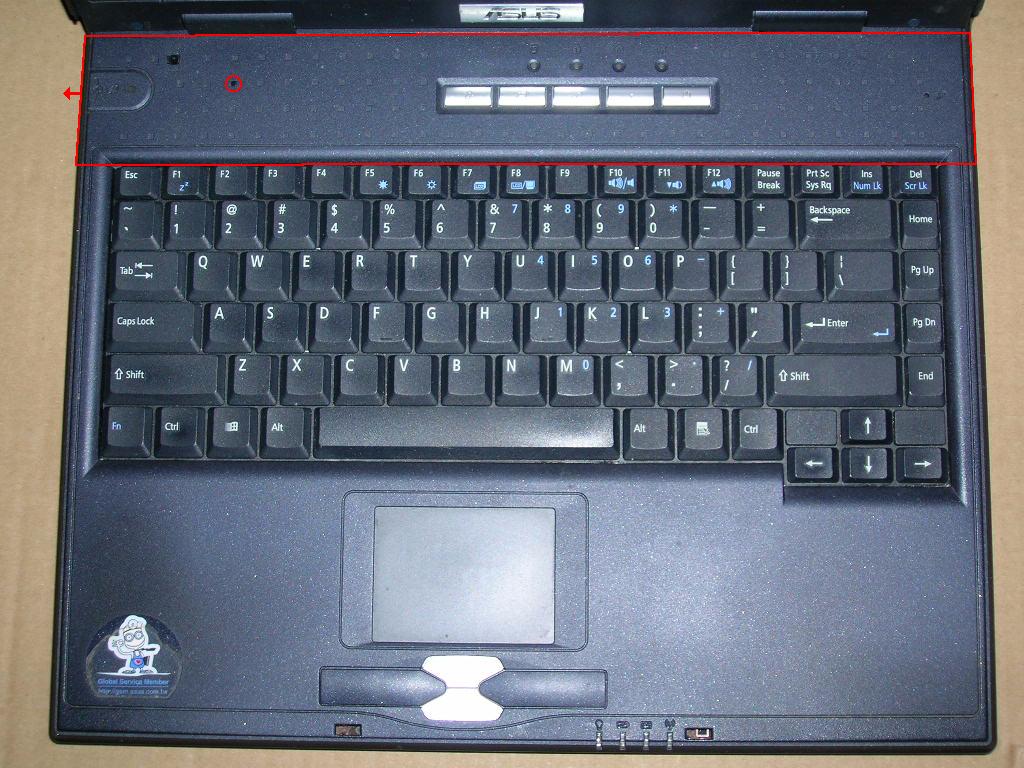

Нажмите в отверстие обведенное на следующем рисунке каким-либо острым инструментом и сдвиньте влево панель кнопок и индикации.

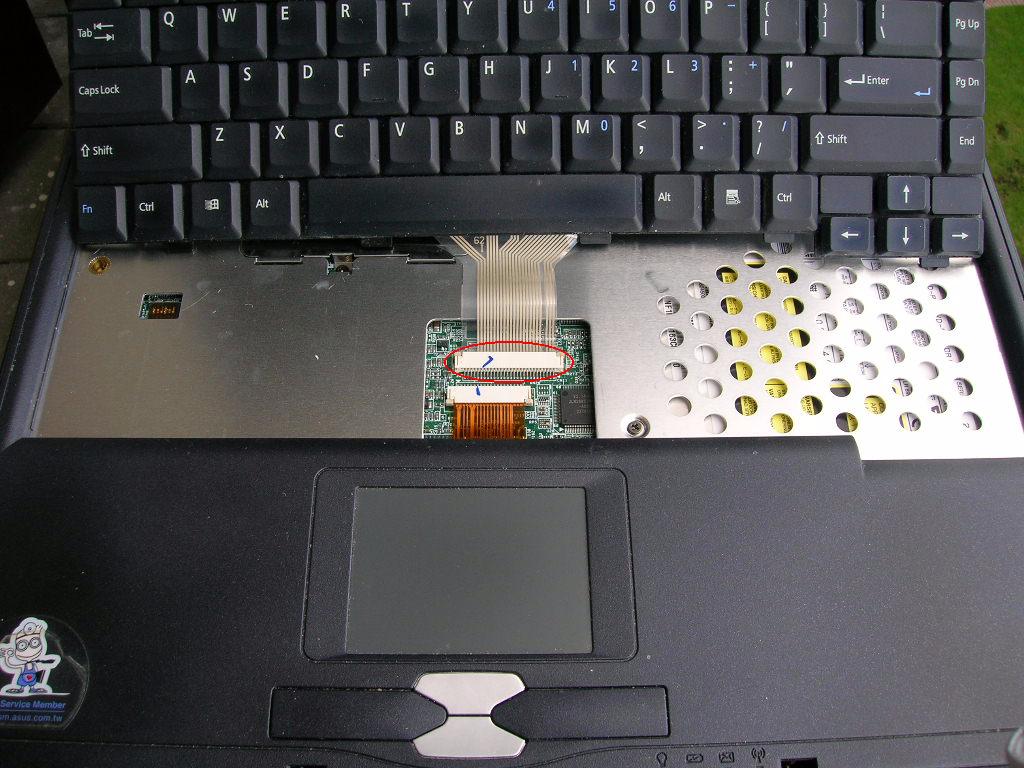

Затем поднимите клавиатуру и отсоедините ее от материнской платы.

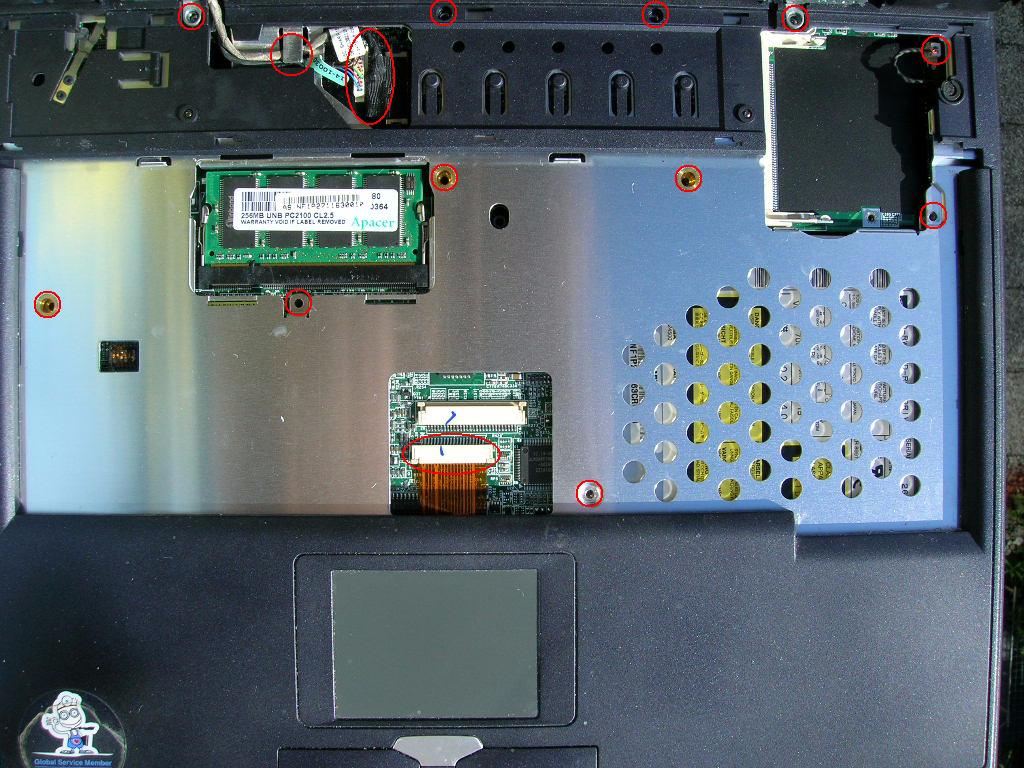

Отключите кабели тачпада, LCD-экрана и динамиков, открутите 10 винтов, которые обведены на следующем рисунке и снимите верхнюю металлическую панель.

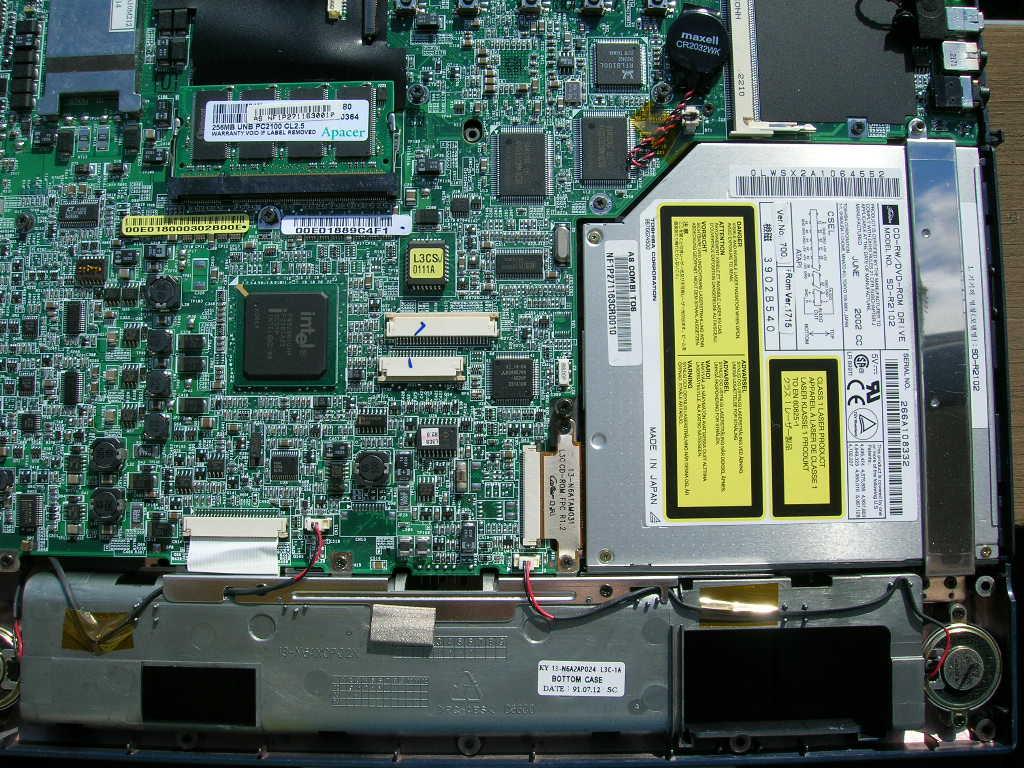

Теперь вы имеете доступ к материнской плате ноутбука.

Если у вас не приходит питание на ноутбук, то скорее всего дело в разъеме. Разъем питания припаян к плате, поэтому для его ремонта или замены вам понадобится паяльник.

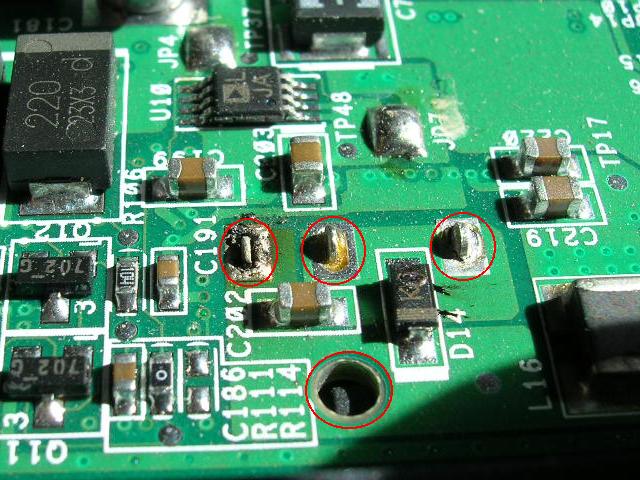

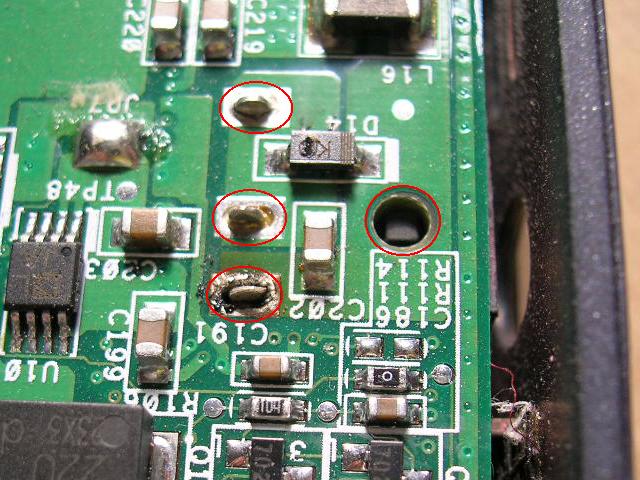

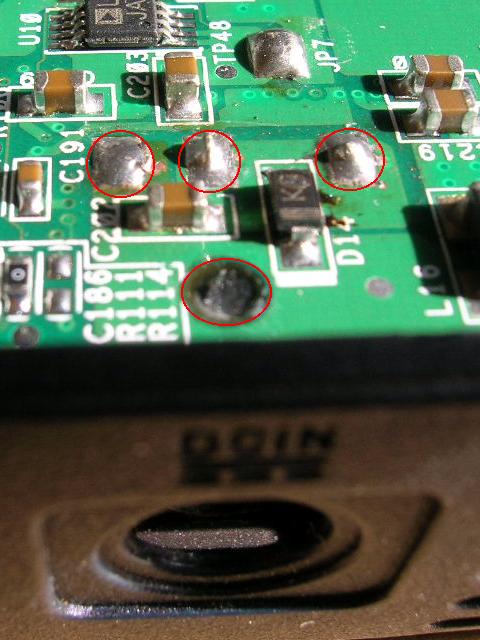

На снимках ниже показаны варианты плохой пайки разъема, которые необходимо устранить.



Эта неполадка легко устраняется с помощью паяльника флюса и припоя.

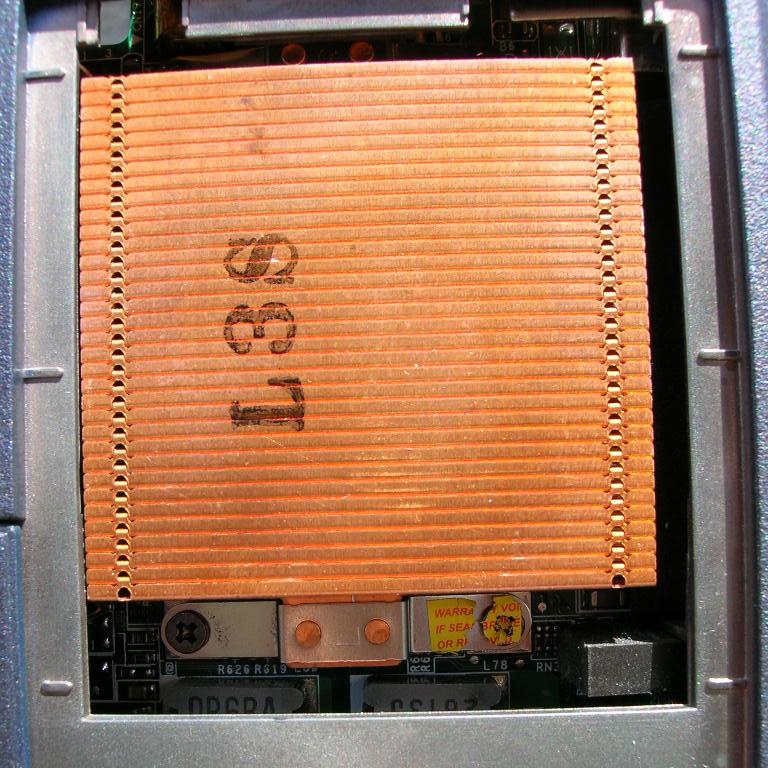

Далее рассмотрим как снять радиатор процессора для его продувки.
Процессор охлаждается вентилятором прогоняя поток воздуха через небольшой радиатор. Со временем это радиатор забивается пылью, что естественно снижает его теплоотдачу.
Чтобы снять радиатор открутите четыре винта, удерживающих его и поднимите радиатор вверх, вам возможно понадобиться повернуть его чуть в сторону, для того чтобы сдвинуть термопасту, которая находиться между ним и процессором, для лучшей теплопередачи.

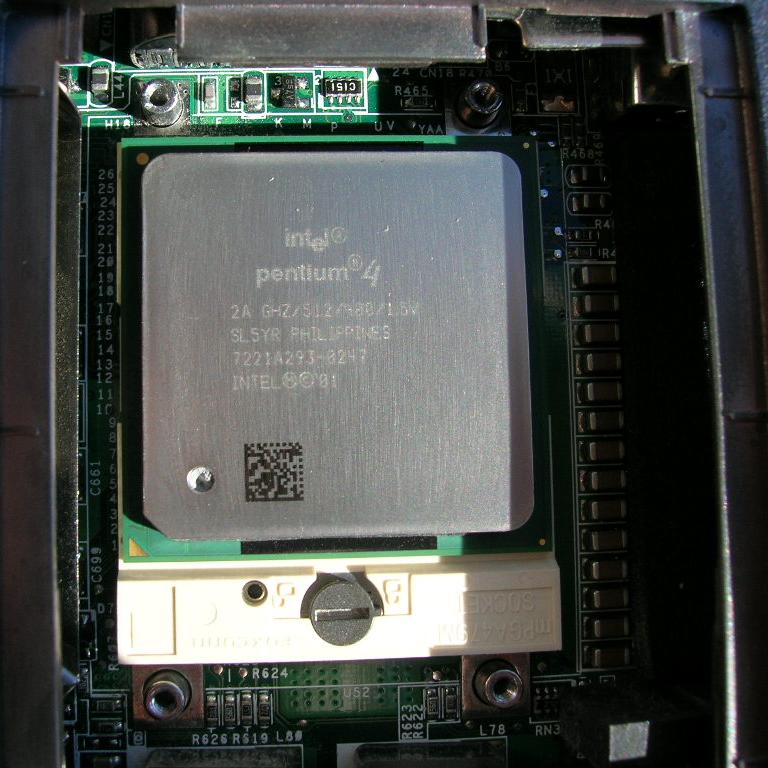

Очистите от пыли радиатор и соскоблите каким-нибудь пластиковым инструментом остатки термопасты с процессора.

Затем нанесите на процессор тонкий слой новой термопасты приложите радиатор, слегка притерев его и закрепите радиатор винтами.
