Как разобрать ноутбук Dell Inspiron 1420 / Vostro 1400: замена упора для рук с тачпадом

Подробно изучим, как разобрать и собрать ноутбук модели Dell Inspiron 1420 или Vostro 1400 (эти модели очень похожи).  Рассмотрим замену упора для рук с тачпадом.



Оригинальная статья на английском:

Вот что нам понадобится:

  • небольшая крестовая отвёртка
  • небольшая плоская отвёртка

Как снять упор для рук с тачпадом ноутбука Dell Inspiron 1420 / Vostro 1400

1. Прежде чем начать разборку, прочтите меры предосторожности.

ВНИМАНИЕ:

  • Для защиты от электростатических разрядов используйте заземляющий браслет или прикоснитесь к заземленному металлическому предмету для снятия статического напряжения (например, разъём с задней стороны ноутбука). Выключите питание системы и всех периферийных устройств, отсоедините шнур блока питания от сети переменного тока и все кабели питания и сигнальные кабели системы.
  • Прежде чем заменять жёсткий диск, обязательно сделайте резервную копию данных. Жёсткие диски в ноутбуках очень чувствительные, и их легко повредить. Обращайтесь с ними осторожно.

ПРИМЕЧАНИЕ: После замены некоторых деталей может потребоваться обновление  BIOS.

Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

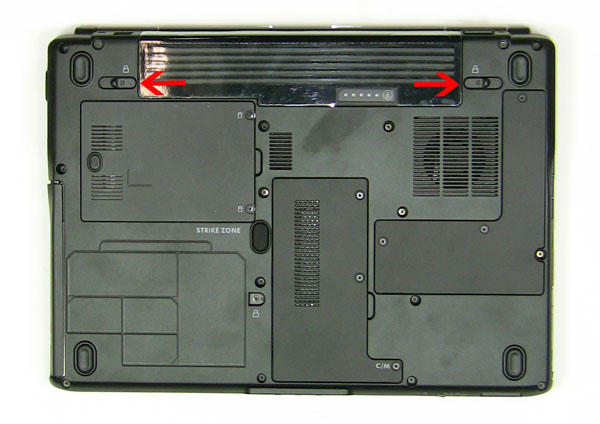

 2. Извлеките аккумулятор.

См. более подробную инструкцию >> как извлечь аккумулятор ноутбука Dell Inspiron 1420 / Vostro 1400.

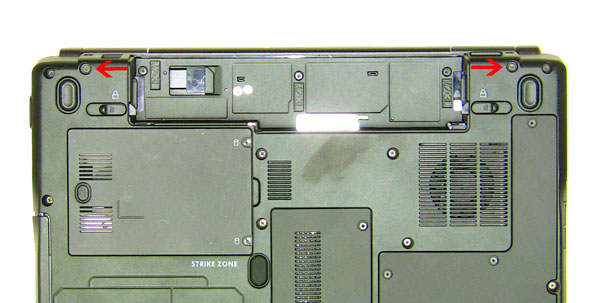

3. Выкрутите 2 шурупа 2,5 x 8 мм крепления петель монитора с нижней части корпуса (указаны стрелочками на картинке).

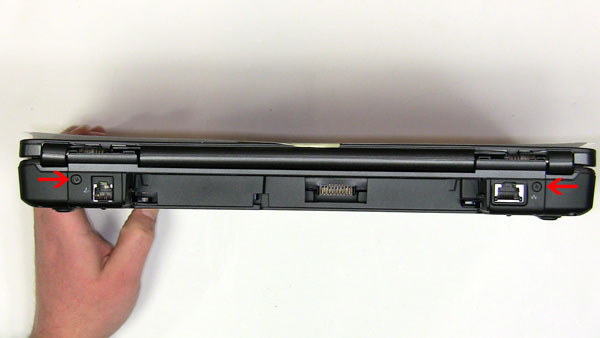

4. Выкрутите 2 шурупа 2,5 x 8 мм крепления петель монитора с задней части корпуса (указаны стрелочками на картинке).

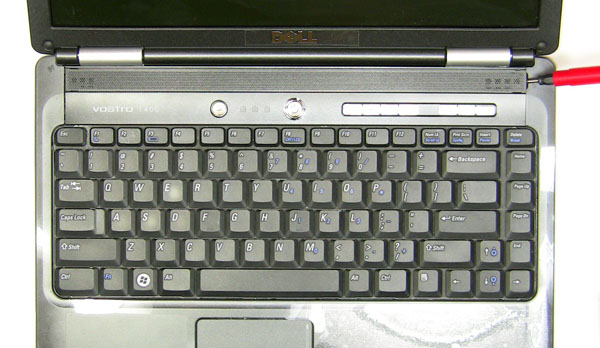

5. Снимите накладку над клавиатурой.

См. более подробную инструкцию >> как снять накладку над клавиатурой ноутбука Dell Inspiron 1420 / Vostro 1400.

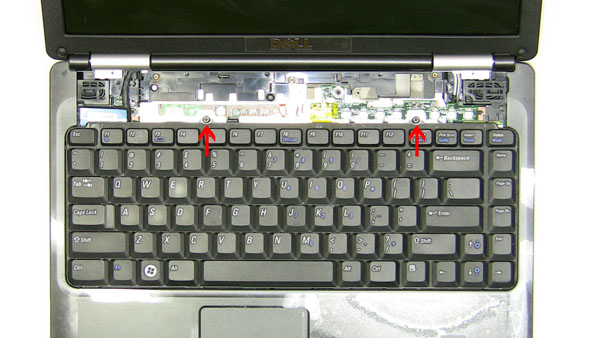

6. Снимите клавиатуру.

См. более подробную инструкцию >> как снять клавиатуру ноутбука Dell Inspiron 1420 / Vostro 1400.

7. Снимите модуль ЖК-монитора.

См. более подробную инструкцию >> как снять ЖК-монитор ноутбука Dell Inspiron 1420 / Vostro 1400.

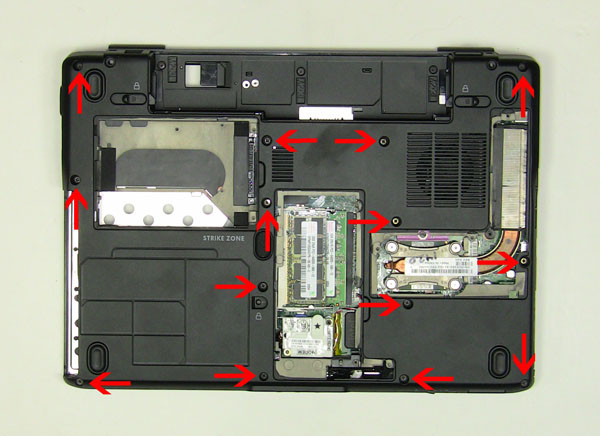

8. Выкрутите  13 шурупов 2,5 x 8 мм крепления нижней  части корпуса (указаны стрелочками на картинке).

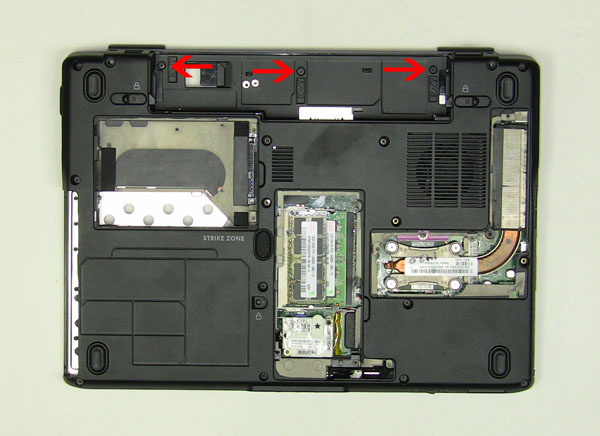

9. Выкрутите 3 шурупа 2 x 3 мм крепления нижней  части корпуса (указаны стрелочками на картинке).

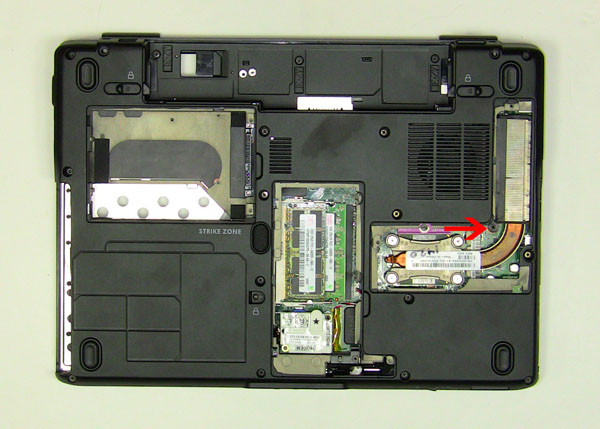

10. Выкрутите шуруп 2,5 x 5 мм крепления нижней части корпуса (указан стрелочкой на картинке).

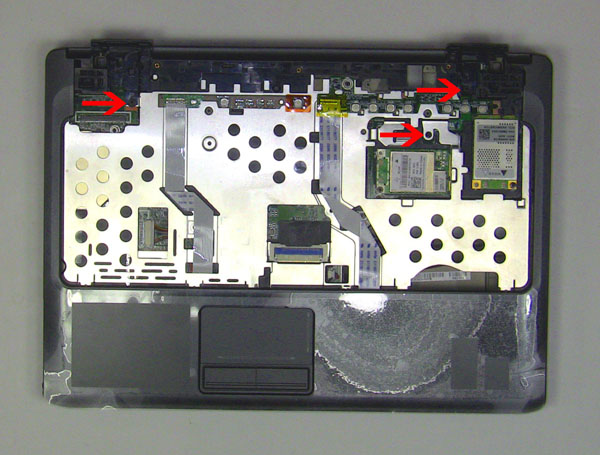

11. Переверните ноутбук и  выкрутите 3 шурупа 2,5 x 5 мм крепления верхней части упора для рук (указаны стрелочками на картинке).

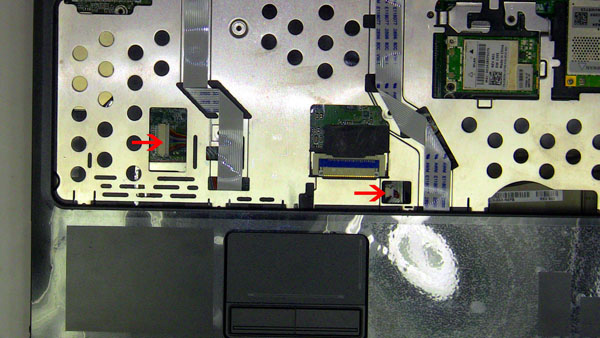

12. Отсоедините шлейфы тачпада (указаны стрелочками на картинке).

13. Снимите упор для рук с основания ноутбука.


Как установить упор для рук с тачпадом ноутбука Dell Inspiron 1420 / Vostro 1400

1. Установите упор для рук на нижнюю часть корпуса ноутбука.

2. Присоедините шлейфы тачпада.

3. Закрутите 3 шурупа крепления верхней части упора для рук и переверните ноутбук.

4. Закрутите шурупы крепления нижней части корпуса.

5. Установите модуль ЖК-монитора.

См. более подробную инструкцию >> как установить ЖК-монитор ноутбука Dell Inspiron 1420 / Vostro 1400.

6. Установите на место клавиатуру.

См. более подробную инструкцию >> как установить клавиатуру ноутбука Dell Inspiron 1420 / Vostro 1400.

7. Установите накладку над клавиатурой.

См. более подробную инструкцию >> как установить накладку над клавиатурой ноутбука Dell Inspiron 1420 / Vostro 1400.

8. Закрутите шурупы крепления петель монитора с нижней и задней части корпуса.

9. Установите аккумулятор.
